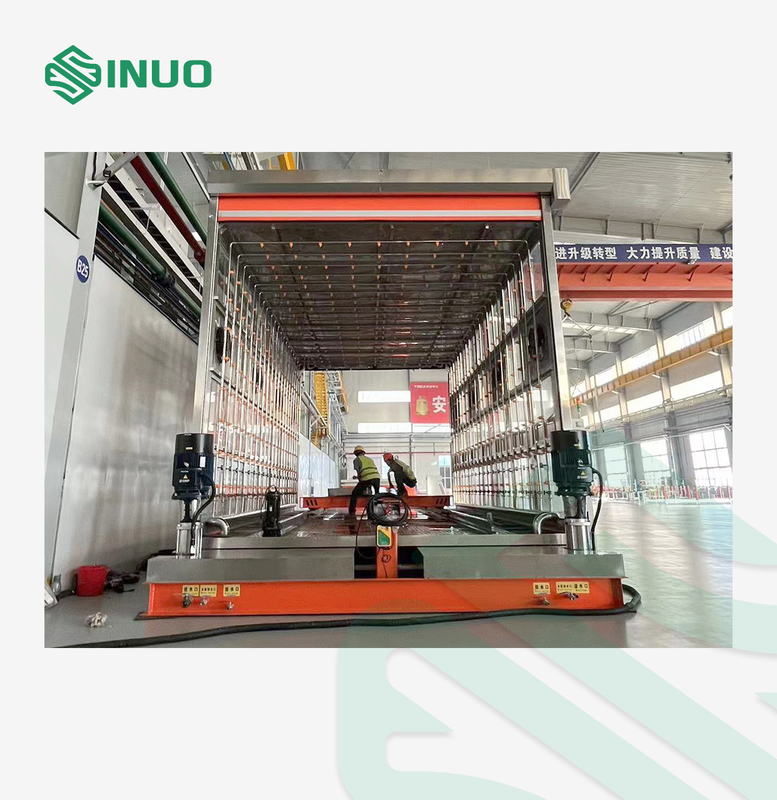

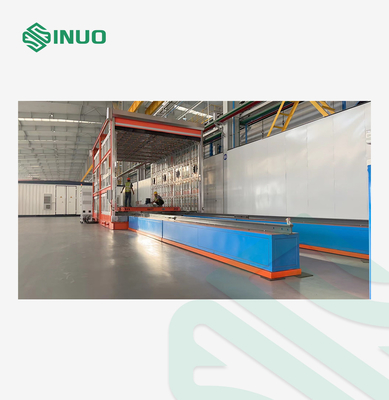

वाणिज्यिक वाहन वर्षा परीक्षण कक्ष बस यात्री कार के लिए पानी छिड़काव कक्ष

विवरण

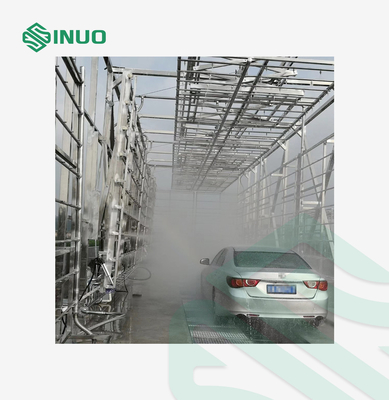

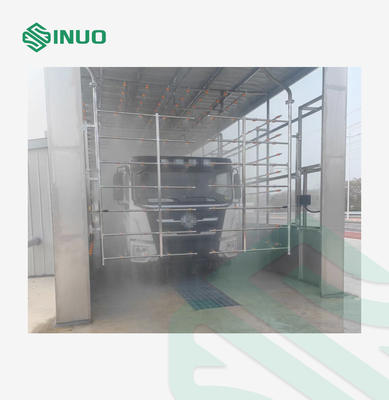

• वर्षा छिड़काव प्रणाली

पूरे स्प्रे सिस्टम में मुख्य रूप से पाइप, नोजल, वाल्व, फिल्टर, पंप, डिस्प्ले डिवाइस आदि होते हैं।

पाइप:

• मुख्य पाइप: सभी छिड़काव पाइप स्टेनलेस स्टील 304 पाइप से बने होते हैं; पानी पंप सक्शन पाइप का आंतरिक व्यास 80 मिमी है, पानी पंप पानी आपूर्ति मुख्य पाइप शीर्ष का आंतरिक व्यास 80 मिमी है,और पानी पंप के आउटलेट से प्रवाह मीटर के नीचे तक दोनों तरफ पानी की आपूर्ति के मुख्य पाइप का आंतरिक व्यास 80 मिमी है।
• शाखा पाइप: स्प्रिंकलर शाखाओं के लिए स्टेनलेस स्टील पाइप का प्रयोग किया जाता है, जिसका पाइप व्यास 32 मिमी होता है।

नोजल:

• 1. नोजल एक समायोज्य स्टेनलेस स्टील नोजल को अपनाता है। नोजल पानी को समान रूप से डिस्चार्ज करता है और 60° शंकु के आकार में है। स्प्रे छेद का व्यास 2.5mm±0.01mm है।उपयोग किए जाने वाले नोजल का आकार और आंतरिक संरचना समान है और राष्ट्रीय मानकों के अनुसार सटीक रूप से निर्मित हैं.
• 2नोजल प्रत्येक स्प्रे सतह शाखा पाइप पर समान रूप से स्थापित होते हैं। नोजल के बीच क्षैतिज और ऊर्ध्वाधर दूरी 400 मिमी है, और राष्ट्रीय मानक शॉवर दूरी 400 मिमी है।नोजल की संख्या यह सुनिश्चित करती है कि संबंधित सबसे बड़े वाहन मॉडल की बाहरी सतह का निरीक्षित भाग स्नान क्षेत्र में हो.
• 3. ऊपरी नोजल की धुरी क्षैतिज समतल पर लंबवत है. साइड नोजल की धुरी वाहन के अनुदैर्ध्य सममित समतल पर लंबवत है.नोजल और वाहन शरीर की बाहरी सतह के बीच की दूरी 700mm±200m है.

• सुखाने की प्रणाली

सुखाने का कमरा ठंडी हवा के सुखाने के लिए है। ब्लोइंग पाइप इकाई के ऊपर और दोनों पक्षों के साथ व्यवस्थित हैं। आंतरिक स्टेनलेस स्टील से बना है। सुखाने के प्रभाव को सुनिश्चित करने के लिए, यह एक बहुत ही अच्छी तरह से तैयार किया गया है।हवा के आउटलेट में एक निश्चित दबाव होता हैयह मौजूदा कार मॉडल की सुखाने की जरूरतों को पूरा करता है। बाहरी वायु नलिका 1.5 स्टेनलेस स्टील प्लेट से बना है। हवा का आउटलेट 1.5 स्टेनलेस स्टील प्लेट से बना है।और एक डिमपर समायोजन से लैस है.

सूखी हवा के आउटलेट की अधिकतम ऊंचाई 2800 मिमी है और साइड एयर आउटलेट की न्यूनतम दूरी 2600 मिमी से अधिक है।

पंखे देहुई और नानटोंग के केन्द्रापसारक पंखे हैं। योजना डिजाइन और पंखे का चयन दो ब्लोइंग के अनुसार किया जाता है। सुनिश्चित करें कि ब्लो-ड्राइंग पंखे को कमरे के शीर्ष पर रखा गया है।विद्युत उपकरण नमी और नमी से अच्छी तरह से संरक्षित है, और पार्टी बी रखरखाव के लिए सीढ़ियां और प्रकाश व्यवस्था प्रदान करती है। समस्या निवारण को आसान बनाने के लिए, रखरखाव के लिए एक अलग पैदल यात्री सुरक्षा दरवाजा सुखाने के क्षेत्र में स्थापित किया गया है।

सूखी कक्ष में अच्छा ध्वनि इन्सुलेशन है। शोर सूखी कक्ष से 1 मीटर की दूरी पर 75 डेसिबल से अधिक नहीं है। सूखी कक्ष के ध्वनि अछूता प्रभाव को सुनिश्चित करने के लिए,कमरे के शरीर एक दो परत जस्ती प्लेट संरचना को अपनाता हैबाहरी प्लेट 0.8 मिमी मोटी है और अंदर छिद्रित है। मध्य परत 100 मिमी मोटी रॉक ऊन प्लाईवुड है।अंतर-स्तर डिजाइन यह सुनिश्चित करने के लिए उचित है कि कपास यौगिक न तो लीक करता है और न ही नमी वापस करता है.
