| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन886 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट / महीना |

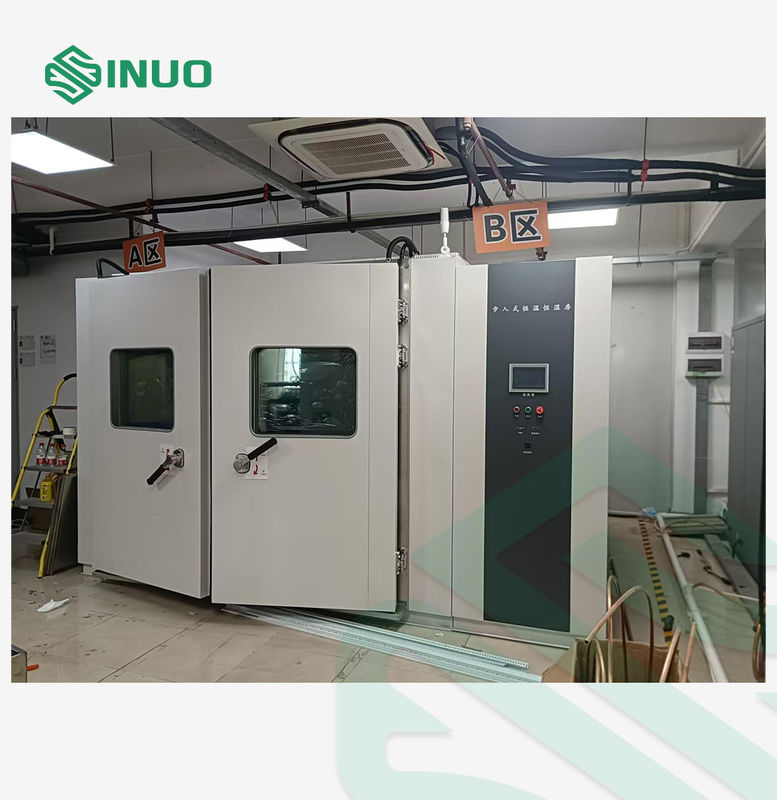

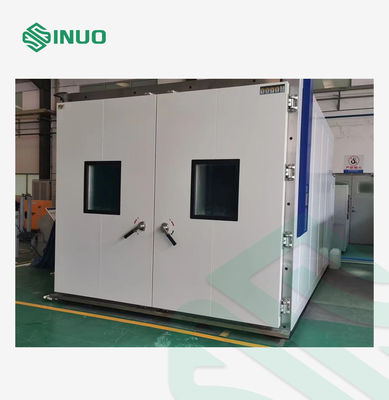

वॉक इन एनवायरनमेंटल टेस्ट चैंबर IEC 60068 तापमान आर्द्रता कक्ष
अनुपालन किए गए मानक एवं धाराएं
IEC60068-2-1:2007 “पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण A: शीत, IDT”
IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- टेस्ट बी-शुष्क गर्मी, IDT"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबी: नम गर्मी, चक्रीय (12 घंटे + 12 घंटे चक्र), आईडीटी"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: परीक्षण-परीक्षण कैब: नम गर्मी, स्थिर स्थिति, IDT"
उपकरण अवलोकन
वॉक-इन निरंतर तापमान और आर्द्रता परीक्षण कक्ष इलेक्ट्रॉनिक घटकों के सुरक्षा प्रदर्शन परीक्षण, विश्वसनीयता परीक्षण, उत्पाद स्क्रीनिंग परीक्षण आदि के लिए उपयुक्त है। साथ ही, इन परीक्षणों के माध्यम से उत्पाद की विश्वसनीयता में सुधार होता है और उत्पाद का गुणवत्ता नियंत्रण किया जाता है।
वॉक-इन निरंतर तापमान और आर्द्रता परीक्षण कक्ष विमानन, ऑटोमोबाइल, घरेलू उपकरणों, वैज्ञानिक अनुसंधान आदि के क्षेत्रों में एक आवश्यक परीक्षण उपकरण है। नमूना रेंज: विद्युत, इलेक्ट्रॉनिक, अर्धचालक, संचार, ऑप्टोइलेक्ट्रॉनिक्स, विद्युत उपकरण, ऑटोमोटिव विद्युत उपकरण, सामग्री और अन्य उत्पाद। इस उपकरण का उपयोग तापमान वातावरण में तेजी से बदलाव के साथ उच्च और निम्न तापमान और आर्द्रता परीक्षणों के बाद उपरोक्त नमूनों के मापदंडों, प्रदर्शन और अनुकूलन क्षमता का आकलन और निर्धारण करने के लिए किया जाता है।
यह स्कूलों, कारखानों, सैन्य उद्योग, अनुसंधान और विकास तथा अन्य इकाइयों के लिए उपयुक्त है।
| आयतन और आकार | |||||
| प्रभावी मात्रा | 83 | 12 मी3 | 48 मी3 | 60 मी3 | स्वनिर्धारित |
|
आंतरिक बॉक्स आयाम |
चौड़ाई: 2000 मिमी एच: 2000 मिमी डी: 2000 मिमी |
चौड़ाई: 2000 मिमी एच: 2000 मिमी डी: 3000 मिमी |
चौड़ाई: 4000 मिमी एच: 3000 मिमी डी: 4000 मिमी |
चौड़ाई: 5000 मिमी एच: 3000 मिमी डी: 4000 मिमी |
सभी आवश्यक आयामों को अनुकूलित किया जा सकता है |
|
बाहरी आयाम लगभग |
चौड़ाई: 3000 मिमी एच: 2530 मिमी डी: 2630 मिमी |
चौड़ाई: 2560 मिमी एच: 2950 मिमी डी: 4000 मिमी |
चौड़ाई: 4700 मिमी एच: 3200 मिमी डी: 5000 मिमी |
चौड़ाई: 5700 मिमी एच: 3200 मिमी डी: 5000 मिमी |
वास्तविक डिज़ाइन के अधीन |
तकनीकी मापदंड
| प्रदर्शन | (परिवेश तापमान -5℃~+28℃, बिना लोड की स्थिति) | |
| तापमान की रेंज |
-40℃~+120℃ या अनुकूलित किया जा सकता है (उच्चतम परीक्षण तापमान: 80℃, 100℃, 120℃, 150℃; न्यूनतम ...) तापमान: -60℃, -40℃, -20℃, 0℃ वैकल्पिक हैं) |
|
| तापन दर | -40℃~+120℃ लगभग 2～3℃/मिनट (बिना लोड, औसत) | |
| ठंडा करने की दर | +120℃~-40℃ लगभग 0.7～1℃/मिनट (बिना लोड, औसत) | |
| संकल्प सटीकता | 0.01℃ |
बिना लोड की स्थिति में मापा गया डेटा |
| तापमान में उतार-चढ़ाव | ±0.5℃ | |
| तापमान विचलन | ±2.0℃ | |
| आर्द्रता सीमा | 20%~98%आरएच | |
| आर्द्रता विचलन |
75%आरएच से नीचे: ≤±5.0%आरएच 75%आरएच से ऊपर: ≤+2/-3%आरएच |
|
| आर्द्रता में उतार-चढ़ाव | ≤±2.0%आरएच | |
| तापमान और आर्द्रता नियंत्रण क्षमता रेंज आरेख | |
|
| बिजली की आपूर्ति | AC3￠5W 380V 50/60Hz (R, STN तीन-चरण पांच-तार प्लस ग्राउंड वायर) (वोल्टेज उतार-चढ़ाव ≤ ±10%) | |
| शक्ति | उपकरण की कुल शक्ति लगभग 25 किलोवाट है | |
| शोर | GB/T14623-2008 के अनुसार मापा गया, शोर का स्तर ≤75dB है (शोर का पता लगाने वाले उपकरण को उपकरण के दरवाजे से 1 मीटर की दूरी पर मापा जाता है)। | |
| मानकों |
IEC60068-2-1:2007 “पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण A: शीत, IDT” IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- टेस्ट बी-शुष्क गर्मी, IDT" IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: परीक्षण-परीक्षण कैब: नम गर्मी, स्थिर स्थिति, IDT" IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबी: नम गर्मी, चक्रीय (12 घंटे + 12 घंटे चक्र), आईडीटी" |
|
| ऊर्जा-बचत डिजाइन | नियंत्रण प्रणाली के PLC (प्रोग्रामेबल लॉजिक कंट्रोलर) का उपयोग किया जाता है। रेफ्रिजरेटर की परिचालन स्थितियों को परीक्षण स्थितियों के अनुसार स्वचालित रूप से समायोजित किया जाता है। प्रशीतन प्रणाली लोड आकार के अनुसार बिजली को समायोजित कर सकती है। इसमें कंप्रेसर ऊर्जा विनियमन तकनीक भी है। यह उत्कृष्ट ऊर्जा-बचत प्रभाव प्राप्त कर सकता है। | |
| शीतलन विधि | उपकरण जल शीतलन को अपनाता है | |
| संरचनात्मक सामग्री | ||
| समग्र स्थापना | गोदाम को साइट पर ताले लगाकर इकट्ठा और स्थापित किया जाता है, और इसका स्वरूप सुंदर होता है। आंतरिक कमरे और बाहरी आवरण के बीच की परत पॉलीयूरेथेन फोम और प्रबलित स्टील प्लेटों से भरी हुई है। यह एक साथ गर्मी संरक्षण की भूमिका निभा सकता है और आंतरिक और बाहरी कमरों की ताकत को मजबूत कर सकता है। संरचना दृढ़ है, और स्थापना सुविधाजनक और तेज है, और निर्माण अवधि कम है। | |
| बाहरी बॉक्स सामग्री | A3 प्लेट छिड़काव: 1.0 मिमी | |
| आंतरिक बॉक्स सामग्री |

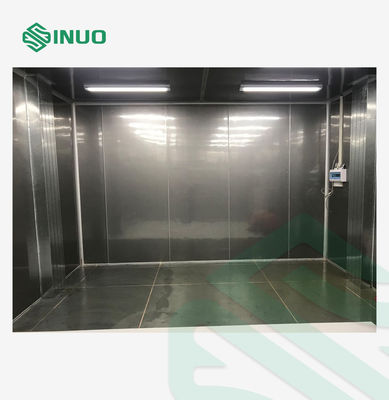

आंतरिक कक्ष SUS#304 मैट स्टेनलेस स्टील का उपयोग करता है मोटाई: 1.0मिमी |
|
| इन्सुलेशन सामग्री | 100 मिमी कठोर पॉलीयूरेथेन फोम और ग्लास ऊन लौ प्रतिरोधी और अग्निरोधक हैं, जो पर्यावरणीय आवश्यकताओं को पूरा करते हैं। आंतरिक कक्ष और बाहरी आवरण के बीच की परत पॉलीयूरेथेन से भरी हुई है, जो एक साथ गर्मी संरक्षण की भूमिका निभा सकती है और आंतरिक और बाहरी कक्षों की ताकत को मजबूत कर सकती है। संरचना दृढ़ है, और स्थापना सुविधाजनक और तेज है, एक छोटी निर्माण अवधि के साथ। | |
| ऊर्ध्वाधर बोर्ड और शीर्ष बोर्ड | SUS#304 मैट स्टेनलेस स्टील (1.0 मिमी मोटी) से बना | |
| नीचे की सामग्री | SUS#304 उभरा हुआ स्टेनलेस स्टील विरोधी पर्ची सामग्री से बना | |

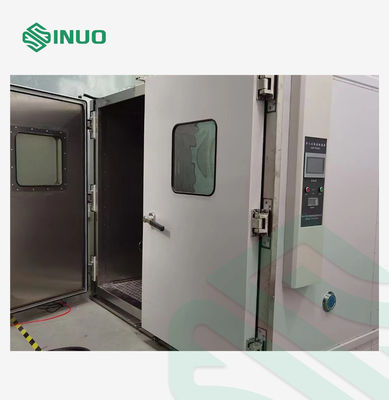

| बॉक्स दरवाज़ा | दरवाजे का बाहरी हिस्सा कोल्ड रोल्ड स्टील प्लेट से बना है, जिसमें सीएनसी कटिंग, फोल्डिंग और बेकिंग पेंट (मोटाई 1.2 मिमी) है। आंतरिक भाग को बिना किसी विरूपण और हवा के रिसाव के लंबे समय तक उपयोग सुनिश्चित करने के लिए चौकोर ट्यूबों के साथ मजबूत किया गया है। टिका हुआ एकल दरवाजा। कम तापमान परीक्षण के दौरान दरवाजे के फ्रेम और दरवाजे के किनारे पर संघनन या ठंढ को रोकने के लिए, दरवाजे के फ्रेम और दरवाजे के किनारे को इलेक्ट्रिक डीफ्रॉस्टिंग उपकरणों से सुसज्जित किया जाता है। | |
| तल | नीचे की जल निकासी नाली 60 मिमी चौड़ी और 30 मिमी गहरी है। यह नीचे के चारों ओर धँसी हुई है। उच्च तापमान और उच्च आर्द्रता के परीक्षण कक्ष परीक्षण में संघनन जल निर्वहन के लिए 2 स्टेनलेस स्टील फ़्लोर नालियाँ हैं। | |
| बॉक्स की निचली प्लेट |
(ए) एकसमान भार: 500 किग्रा/मी2; (बी) नीचे की प्लेट की असर क्षमता क्षैतिज चैनल स्टील द्वारा गारंटीकृत है। परीक्षण कक्ष एक विमान पर स्थापित है, और परीक्षण कक्ष की निचली प्लेट लोड-असर लकड़ी के वर्गों के साथ स्थापित है। स्टेनलेस स्टील की निचली प्लेट पर 3 मिमी एंटी-स्लिप एल्यूमीनियम प्लेट स्थापित है। यह सुनिश्चित करता है कि पूरे नीचे की प्लेट पर बल एक समान है। |
|
| अवलोकन विंडो | अवलोकन खिड़की का आकार: चौड़ाई 400*ऊंचाई 600 मिमी। दरवाज़ा एक बड़ी भाप-प्रूफ 3-परत वैक्यूम ग्लास अवलोकन खिड़की से सुसज्जित है। किसी भी परीक्षण के दौरान, सतह पर कोई ठंढ या संघनन नहीं होता है। | |
| प्रकाश उपकरण | परीक्षण कक्ष में दो प्रकाश लैंप लगाए गए हैं, जो विस्फोट-रोधी और नमी-रोधी हैं। | |
| परीक्षण छेद | मशीन बॉडी एक Φ100mm छेद, एक नरम प्लग और एक छेद कवर से सुसज्जित है। इसका उपयोग बाहरी परीक्षण बिजली लाइन या सिग्नल लाइन को जोड़ने के लिए किया जा सकता है। | |
| मुहर | परीक्षण कक्ष का दरवाजा सील सिलिकॉन रबर स्ट्रिप्स को अपनाता है, जो उच्च और निम्न तापमान, एंटी-एजिंग के लिए प्रतिरोधी है, और इसमें अच्छा सीलिंग प्रदर्शन है। | |
| दबाव संतुलन खिड़की | दबाव संतुलन खिड़की का उपयोग भंडारण के अंदर और बाहर दबाव को संतुलित करने के लिए किया जाता है। गर्म होने पर, यह आंतरिक दबाव को बहुत अधिक होने और दरवाजे पर बहुत अधिक बाहरी बल लगाने से रोकता है। ठंडा होने पर, यह दरवाजे को अंदर की ओर चूसने और खुलने में असमर्थ होने से रोकता है। यह आमतौर पर बंद रहता है और दबाव का अंतर बड़ा होने पर स्वचालित रूप से खुल जाता है। | |
| तापमान संवेदक | उच्च सटीकता के साथ आयातित प्लैटिनम PT100 तापमान सेंसर | |
| आर्द्रता संवेदक | उच्च सटीकता और लंबे जीवन के साथ उच्च संवेदनशीलता आर्द्रता सेंसर | |
चैम्बर विन्यास
| 1.1 वायु आपूर्ति प्रणाली | ||
| 1.1.1 वायु प्रवाह आरेख |
वायु आउटलेट ऊपरी वायु आउटलेट और निचले वायु रिटर्न के साथ एक परिसंचारी वायु रिटर्न मोड को अपनाता है। |
|
| 1.1.2 वायु आपूर्ति विशेषताएँ | हवा को केन्द्रापसारक पंखे के पहिये द्वारा ले जाया जाता है। एयर आउटलेट लूवर हवा की दिशा को समायोजित करते हैं ताकि बॉक्स के अंदर एकरूपता पूरी तरह सुनिश्चित हो सके। | |
| 1.1.3 परिसंचरण मोटर | 380V एसिंक्रोनस मोटर अपनाएं | |
| 1.1.4 पवन चक्की | बहु-ब्लेड केन्द्रापसारक परिसंचरण प्रशंसक, उच्च और निम्न तापमान प्रतिरोधी एल्यूमीनियम मिश्र धातु ब्लेड | |
| 1.2 प्रशीतन प्रणाली | टिप्पणी | |
| 1.2.1 प्रशीतन विधि | बाइनरी कैस्केड यांत्रिक वाष्प संपीड़न | |
| 1.2.2 कंप्रेसर | GEA BOCK सेमी-हर्मेटिक पिस्टन कंप्रेसर या एमर्सन स्क्रॉल कंप्रेसर | |
| 1.2.3 रेफ्रिजरेंट | गैर-फ्लोरीन पर्यावरण अनुकूल एचएफसी R404a+R23 | |
| 1.2.4 कंडेनसर | जल-शीतित उच्च दक्षता शैल और ट्यूब प्रकार | |
| 1.2.5 बाष्पित्र | उच्च दक्षता वाला बहु-चरणीय एल्युमीनियम मिश्र धातु फिन इवेपोरेटर (मोटा फिन प्रकार) | |
| 1.2.6 अन्य सहायक उपकरण | सभी अंतरराष्ट्रीय प्रथम पंक्ति ब्रांडों के उच्च गुणवत्ता वाले उत्पाद हैं (दाहिनी तस्वीर: ड्राई फिल्टर) | |
| 1.2.7 आर्द्रता-निराकरण | प्रशीतन प्रणाली द्वारा प्रशीतन और आर्द्रता-निराकरण (बॉक्स में हवा ओस बिंदु तापमान से नीचे वाष्पीकरणकर्ता के माध्यम से गुजरती है, और नमी अवक्षेपित होती है) | |
| 1.3 तापन और आर्द्रीकरण प्रणाली | |
| 1.3.1 हीटिंग ट्यूब | इलेक्ट्रिक हीटिंग, उच्च गुणवत्ता वाले निकल-क्रोमियम मिश्र धातु हीटिंग तार, पीआईडी पल्स चौड़ाई नियंत्रण एसएसआर स्वचालित रूप से हीटिंग पावर को समायोजित करता है। |
| 1.3.2 नियंत्रण विधि | नियंत्रक आउटपुट सिग्नल का उपयोग SSR सॉलिड-स्टेट रिले के माध्यम से उच्च-परिशुद्धता संपर्क रहित स्विच नियंत्रण प्राप्त करने के लिए किया जाता है |
| 1.3.3 आर्द्रीकरण ट्यूब | बॉयलर-प्रकार इलेक्ट्रिक हीटिंग। उच्च गुणवत्ता वाले निकल-क्रोमियम मिश्र धातु हीटिंग तार प्लस SUS304 कवच। PID पल्स चौड़ाई नियंत्रण SSR स्वचालित रूप से हीटिंग पावर को समायोजित करता है। आर्द्रीकरण के बाद, भाप को परीक्षण कक्ष में डाला जाता है। |
| 1.3.4 नियंत्रण विधि | नियंत्रक आउटपुट सिग्नल का उपयोग SSR सॉलिड-स्टेट रिले के माध्यम से उच्च-परिशुद्धता संपर्क रहित स्विच नियंत्रण को साकार करने के लिए किया जाता है |
| 1.4 नियंत्रण प्रणाली और नियंत्रण सर्किट | टिप्पणी | |
| 1.4.1 नियंत्रक | कोल्ड बैलेंस प्रोग्रामेबल कलर टच स्क्रीन तापमान और आर्द्रता नियंत्रक को अपनाएं। "7-इंच" चीनी और अंग्रेजी ट्रू कलर टच स्क्रीन। मानव-मशीन इंटरफ़ेस (ऑन-स्क्रीन संवाद शैली)। कंप्यूटर नियंत्रण। USB कर्व रिकॉर्ड। डेटा स्टोरेज डिवाइस। | |
| 1.4.2 स्क्रीन डिस्प्ले फ़ंक्शन |
|
|
| 1.4.3 नियंत्रण संकल्प | तापमान 0.01℃; आर्द्रता 0.1%; समय 1मिनट | |
| 1.4.4 सेटिंग रेंज |
तापमान की स्थिति: -40℃~100℃; उपकरण के तापमान संचालन सीमा के अनुसार समायोजित करें (ऊपरी सीमा +5℃, निचली सीमा -5℃); |
|
| 1.4.5 संचालन मोड | कार्यक्रम संचालन, निश्चित मूल्य संचालन | |
| 1.4.6 कार्यक्रम क्षमता |
निश्चित मान संचालन समय सेटिंग 9999h59m तक पहुंच सकती है (सेटिंग 0 का अर्थ है समय सीमा के बिना निरंतर संचालन); उपयोगी कार्यक्रम क्षमता: अधिकतम 120 समूह; प्रयोग योग्य मेमोरी क्षमता: प्रति समूह 120 कदम; दोहराए जाने योग्य आदेश: प्रत्येक आदेश को 999 बार तक निष्पादित किया जा सकता है। |
|
| 1.4.7 सेटिंग विधि | मानव-कंप्यूटर संवाद मोड, स्पर्श इनपुट और नियंत्रण का उपयोग करते हुए | |
| 1.4.8 संचार इंटरफ़ेस |
वक्रों को प्रदर्शित करने और डेटा एकत्र करने के लिए कंप्यूटर से जोड़ा जा सकता है; निगरानी और रिमोट-कंट्रोल प्रणाली के रूप में इस्तेमाल किया जा सकता है; एकाधिक मशीनों को समकालिक रूप से नियंत्रित करने के लिए इस्तेमाल किया जा सकता है; RS-232, RS-485 और USB संचार उपकरण। |
|
| 1.4.9 यूएसबी स्टोरेज कार्ड | ऐतिहासिक वक्रों और ऐतिहासिक डेटा को डाउनलोड करने के लिए एक यूएसबी फ्लैश ड्राइव डाला जा सकता है, और इसमें हॉट-स्वैपेबल फ़ंक्शन भी है। | |
| 1.4.10 डेटा रिकॉर्डिंग विधि | इसमें बैटरी से सुरक्षित रैम है। यह डिवाइस के सेट वैल्यू, सैंपलिंग वैल्यू और सैंपलिंग टाइम को सेव कर सकता है। कर्व रिकॉर्डिंग साइकिल को 30~60सेकंड पर सेट किया जा सकता है। अधिकतम मेमोरी टाइम 90 दिनों का ऐतिहासिक कर्व और ऐतिहासिक डेटा (सैंपलिंग करते समय) है। | |
| 1.4.11 पावर-ऑफ मेमोरी फ़ंक्शन | पावर विफलता रिकवरी मोड को इस प्रकार सेट किया जा सकता है: हॉट स्टार्ट/कोल्ड स्टार्ट/स्टॉप। | |
| 1.4.12 अनुसूचित पावर-ऑन फ़ंक्शन | स्टार्टअप समय को इच्छानुसार सेट किया जा सकता है। जब बिजली चालू होगी और समय पूरा हो जाएगा, तो मशीन अपने आप चलने लगेगी। | |
| 1.4.13 सॉफ़्टवेयर उपयोग वातावरण | सरलीकृत चीनी Windows2000 या सरलीकृत चीनी WindowsXP ऑपरेटिंग सिस्टम | |
| 1.4.14 नेटवर्क कनेक्शन (वैकल्पिक) | इसे पेशेवर सॉफ़्टवेयर के ज़रिए ईथरनेट से जोड़ा जा सकता है। इसे नेटवर्क के ज़रिए दूर से नियंत्रित और सहायता की जा सकती है। यह नेटवर्क के ज़रिए परीक्षण डेटा भी एकत्र कर सकता है। यह एक ही समय में कई इकाइयों को नियंत्रित कर सकता है। | |
| 1.4.15 मोबाइल फोन एपीपी फ़ंक्शन (ऑर्डर करने से पहले संवाद करने की आवश्यकता है) | डिवाइस को मोबाइल फोन ऐप के माध्यम से संचालित, पैरामीटर सेट और मॉनिटर किया जा सकता है। | |
| 1.4.16 नियंत्रण सर्किट के मुख्य घटक | नियंत्रण सर्किट के मुख्य घटक सभी उच्च गुणवत्ता वाले ब्रांड हैं। विस्तृत सूची के लिए, मुख्य सामग्री तालिका देखें | |
| 1.4.17 सर्किट सिस्टम संदर्भ आरेख | |
राष्ट्रीय मानक सर्किट आरेख के अनुसार, प्रत्येक लाइन को एक लाइन संख्या के साथ मानकीकृत किया जाता है। |
सुरक्षात्मक कार्य
| 1.5 सुरक्षात्मक कार्य | टिप्पणी |
|
1.5.1 फ्यूजलेस शॉर्ट-सर्किट ब्रेकर सुरक्षा स्विच से सुसज्जित 1.5.2 कंप्रेसर ओवरलोड और ओवरहीट सुरक्षा 1.5.3 सिस्टम ओवरकरंट/अंडरवोल्टेज सुरक्षा उपकरण 1.5.4 नियंत्रक स्व-निदान दोष प्रदर्शन 1.5.5 ठंडा पानी का दबाव बहुत कम होने से सुरक्षा 1.5.6 विद्युत आपूर्ति अंडर-फेज सुरक्षा, रिसाव, शॉर्ट सर्किट सुरक्षा 1.5.7 लोड शॉर्ट सर्किट सुरक्षा 1.5.8 सुरक्षा ग्राउंडिंग टर्मिनल 1.5.9 पंखे की मोटर के अधिक गर्म होने या अधिक भार से सुरक्षा 1.5.10 बॉक्स के अंदर और बाहर दबाव संतुलन उपकरण |
|
विवरण परिचय
| 1.6 अन्य घटक |
| 1.6.1 मानक उपकरण स्थापना मैनुअल, रखरखाव मैनुअल और संचालन मैनुअल |
| 1.7 उपयोग की शर्तें |
|
1.7.1 परिवेश तापमान: -5℃~+28℃; 1.7.2 सापेक्ष आर्द्रता: ≤85%आरएच; 1.7.3 वायुमंडलीय दबाव: 80kPa~106kPa 1.7.4 आस-पास कोई तेज़ कंपन न हो 1.7.5 उपकरण बिजली आपूर्ति: (ध्यान दें कि परीक्षण बिजली आपूर्ति शामिल नहीं है) 1.7.5.1 बिजली की आपूर्ति 380VAC (±10%), तीन चरण लाइन + सुरक्षात्मक ग्राउंड तार, ग्राउंडिंग प्रतिरोध ≤4Ω से कनेक्ट करें; 1.7.5.2 अधिकतम प्रभावी शक्ति: 25KW 1.7.6 आवृत्ति: 50±0.5HZ |
संरचना आरेख
| 1.8 उपकरण संरचना आरेख (केवल संदर्भ के लिए) |
|
1. एकल द्वार; 2. कार्य कक्ष; 3. ताप एवं आर्द्रता नियंत्रण कक्ष; 4. ह्यूमिडिफायर; 5. इवेपोरेटर; 6. हीटर; 7. पंखा; 8. रेफ्रिजरेशन यूनिट; 9. कूलिंग टावर। |
मुख्य सहायक उपकरण सूची
| 1.9 मुख्य सामग्री सूची | |||
| नाम | ब्रांड | नमूना | मूल |
| संरचना | |||
| बॉक्स बॉडी | अनुकूलन | चैंबर बोर्ड | चीन |
| भीतरी बॉक्स | 304 स्टेनलेस स्टील | चीन | |
| परिसंचरण मोटर | ताइवान यिझेंग | चीन | |
| प्रशीतन | |||
| कंप्रेसर | बॉक या एमर्सन | अर्द्ध-हर्मेटिक या स्क्रॉल कंप्रेसर | जर्मनी या संयुक्त राज्य अमेरिका |
| कंडेनसर | ताइवान | ||
| बाष्पीकरण करनेवाला | झोंगली | ताइवान | |
| प्रेशर स्विच | झोंगली | एचएनएस | डेनमार्क |
| ड्रायर | डैनफॉस | डीएमएल | डेनमार्क |
| सोलेनोइड वाल्व | डैनफॉस | वीबीबी501 | जर्मनी |
| रेफ्रिजरेंट और उपभोग्य वस्तुएं | ऑफ़ेनवैंगर | आर404ए+आर23 | संयुक्त राज्य अमेरिका |
| नियंत्रण | |||
| नियंत्रक | टैटो | एमएनटी-600 | चीन |
| सेंसर | नाव चलाना | पीटी100 | चीन |
| पावर स्विच | चिंट | रिसाव संरक्षण प्रकार | चीन |
| contactor | श्नाइडर | एलसी1ई1810एम5 | फ्रांस |
| हीटर | स्वनिर्धारित | निकल-क्रोमियम मिश्र धातु | चीन |
| थर्मल रिले | श्नाइडर | एलआरई12एन | फ्रांस |
| अंडर-रिवर्स फेज़ प्रोटेक्टर | श्नाइडर | फ्रांस | |
| अति-तापमान संरक्षण | इंद्रधनुष | 5~300° | कोरिया |
| सॉलिड स्टेट रिले | यांगमिंग | एसएसआर | ताइवान |
| रिले | श्नाइडर | 2पी,4पी | फ्रांस |
| केबल | चेंग्तियांताई | चीन | |
