| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN553 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

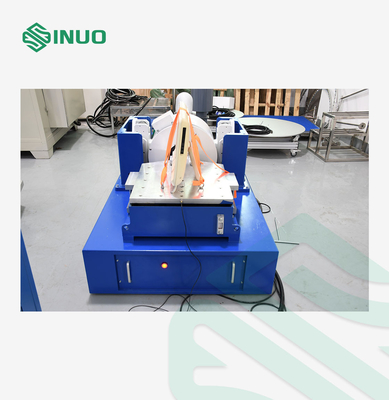

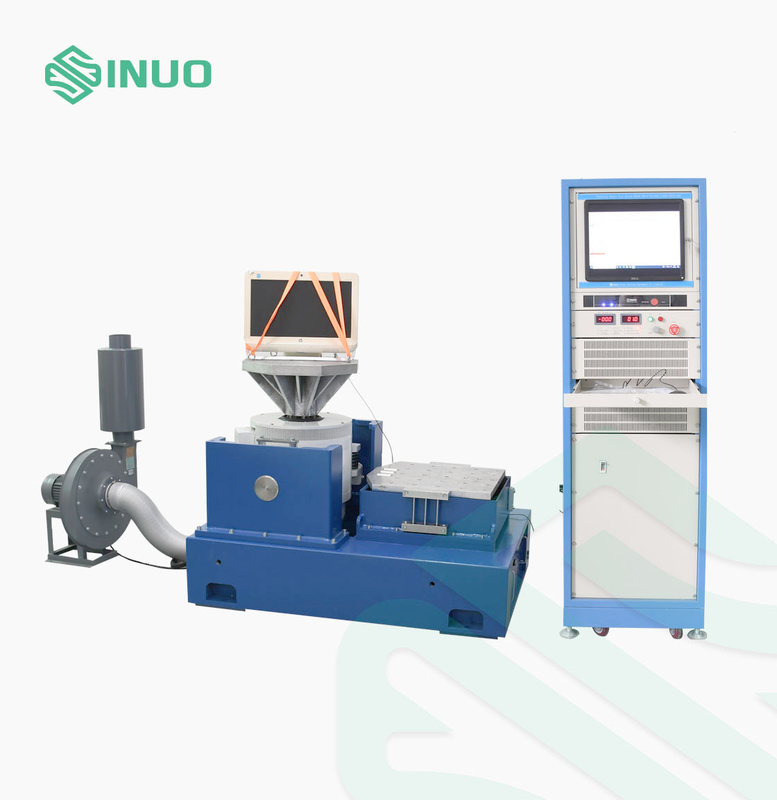

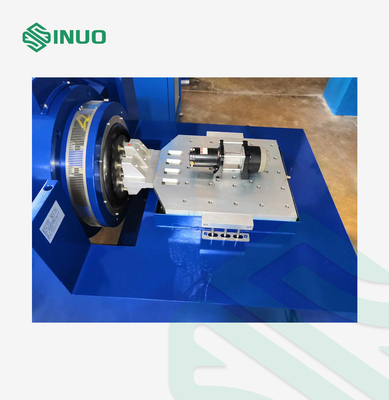

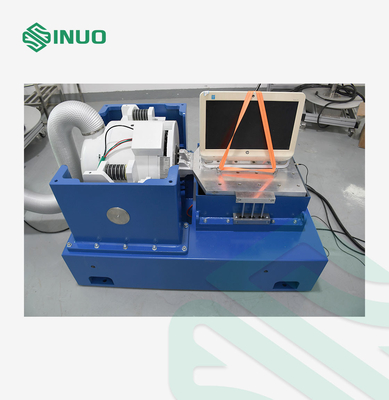

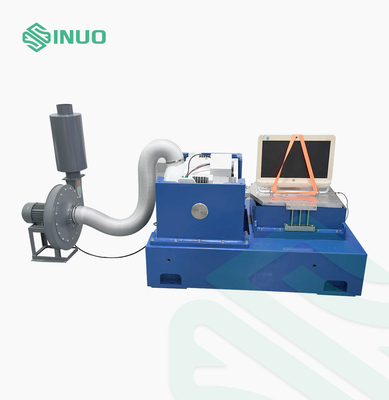

संयुक्त राष्ट्र 38.3 साइन शॉक नियंत्रण कंपन 51 मिमी परीक्षण प्रणाली 5 ¢ 3500 हर्ट्ज
मानकों और खंडों का अनुपालन
यह कंपन प्रणाली संयुक्त राष्ट्र 38.3 खंड 4.3 परीक्षण टी द्वारा आवश्यक है।3, आईईसी 62133-1:2017 खंड 7.2.2, आईईसी 62133-2:2017 खंड 7.3.8.1आदि।
उत्पाद का अवलोकन
कंपन परीक्षण एक घटक या उपकरण को उत्तेजित करने या चौंकाने का कार्य है ताकि यह देखा जा सके कि यह वास्तविक वातावरण में कैसे प्रतिक्रिया करेगा। कंपन परीक्षण का अनुप्रयोग दायरा बेहद व्यापक है,औद्योगिक उत्पादों जैसे सर्किट बोर्ड से, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल और घरेलू उपकरण।
तकनीकी मापदंड
| वीआक्रोश जनरेटर | डीसी-600 | डीसी-2000 |
| सीनस बल | 600 किलोग्राम फोर (6000 एन) | 2000 किलोग्राम एफ (20000 एन) |
| यादृच्छिक बल | 600 किलोग्राम फोर (6000 एन) | 2000 किलोग्राम एफ (20000 एन) |
| प्रभाव बल | 1200 किलोग्राम एफ (12000 एन) | 4000 किलोग्राम फोर (40000 एन) |
| आवृत्ति सीमा | ५३५०० हर्ट्ज | ५३५०० हर्ट्ज |
| निरंतर विस्थापन | 51 मिमी | 51 मिमी |
| कंपन पृथक्करण आवृत्ति | 3 हर्ट्ज | 2.5Hz |
| स्तर एक प्रतिध्वनित आवृत्ति | 3300±5% हर्ट्ज | 2600±5% हर्ट्ज |
| काउंटरटॉप स्क्रू | 17*M8 | 17*M10 |
| चुंबकीय प्रवाह रिसाव | <1 टन | <1 टन |
| अधिकतम गति | 2m/s | 2m/s |
| अधिकतम त्वरण | 750 मीटर/सेकंड2(75 ग्राम) | 980 मीटर/सेकंड2(100 ग्राम) |
| चलती भागों का समकक्ष द्रव्यमान | 8 किलो | 20 किलो |
| डायनामिक कॉइल व्यास | Φ230 मिमी | Φ280 मिमी |
| अधिकतम लोडिंग | 300 किलो | 300 किलो |
| वजन | 590 किलोग्राम | 2695 किलो |
| स्विचिंग पावर एम्पलीफायर | (KA-5) | KA-21 |
| प्रवर्धक आउटपुट | 5 केवीए | 21 केवीए |
| नामित आउटपुट वोल्टेज | 120Vrms | 120Vrms |
| संकेत से शोर अनुपात | > 65dB | > 65dB |
| पावर एम्पलीफायर की दक्षता | >95% | >95% |
| सिस्टम सुरक्षा | तापमान संरक्षण, अति-विस्थापन संरक्षण, अति-भोल्टेज संरक्षण, अति-वर्तमान संरक्षण, निम्न-भोल्टेज संरक्षण, बाहरी संरक्षण, तार्किक दोष संरक्षण | तापमान संरक्षण, अति-विस्थापन संरक्षण, अति-भोल्टेज संरक्षण, अति-वर्तमान संरक्षण, निम्न-भोल्टेज संरक्षण, बाहरी संरक्षण, तार्किक दोष संरक्षण |
| आयाम | 1800*900*800 मिमी | 1800*900*800 मिमी |
| वजन | 240 किलो | 450 किलो |
विवरण
कंपन मशीन चयन सूत्र और कंपन जनरेटर संरचना आरेख
1ग्राहक की कंपनी द्वारा प्रदान की गई परीक्षण स्थितियां;
2परीक्षण प्रकारः साइन स्वीप; यादृच्छिक
3आवृत्ति प्रतिक्रिया रेंजः 2-5000 हर्ट्ज
4सूत्र: A ((g) = ((2πf) 2Dcm/980 √A = 0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
कंपन तालिका शरीर विन्यास
1चलती कॉइल
वाइब्रेटिंग टेबल को कास्ट और मैन्युअल रूप से मशीनीकृत चलती कॉइल्स, ऑप्टोइलेक्ट्रॉनिक लोड सपोर्ट सिस्टम और डबल लेयरिंग अक्षीय मार्गदर्शन से लैस किया गया है।दोहरी असर मार्गदर्शन एक अनूठी विशेषता है जो बेहतर स्थायित्व के लिए कंपन परीक्षण के दौरान गतिशील अक्षीय क्रॉसिंग और रोटेशन को कम करने में मदद करता है.
2उत्तेजना कॉइल
दोहरी चुंबकीय सर्किट संरचना, कम प्रवाह रिसाव, समान चुंबकीय क्षेत्र।
3. शरीर की सतह
उन्नत फॉस्फेटिंग उपचार और कार पेंट तकनीक का उपयोग करके, इसका दीर्घकालिक विरोधी पहनने और विरोधी जंग प्रभाव है।
4टेबल रेफ्रिजरेटर:
कम शोर वाले प्रशंसकों को अपनाएं और टेबल बॉडी के हवा के सेवन संरचना में सुधार करें। उत्तेजना कॉइल एक शहद के पेड़ हवा नलिका को अपनाता है, और मध्य चुंबकीय अंगूठी एक दो परत शंट हवा नलिका को अपनाती है।शीतलन प्रभाव को बढ़ाने के लिए एक नया वायु नलिका डिजाइन अपनाया जाता है.
