| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1020A |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 10 Sets Per Month |

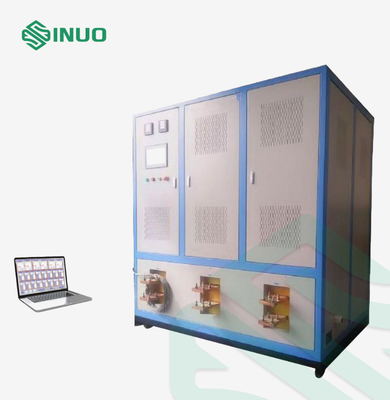

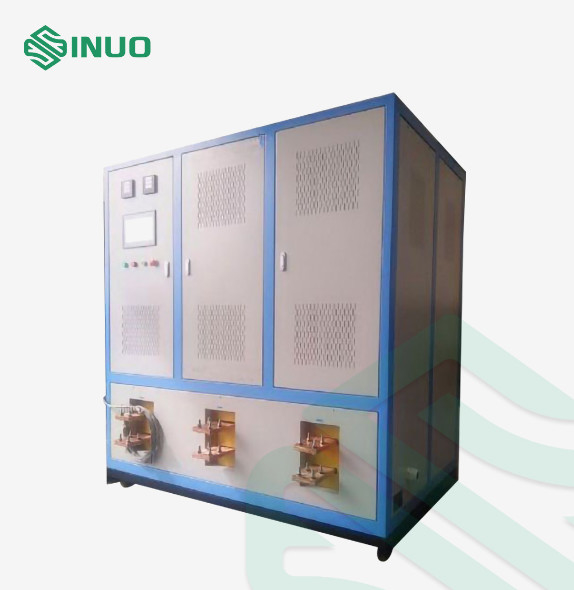

IEC62368-1 300V सीमित शॉर्ट सर्किट करंट प्रतिरोध परीक्षण प्रणाली
मानकों और खंडों का अनुपालन
आईईसी 62368-1 में अनुपूरक आर के अनुरूपः2019.
उत्पाद का अवलोकन
प्रणाली सेट पैरामीटर के अनुसार ऊर्जा को स्टोर करने के लिए एक ऊर्जा भंडारण डिवाइस का उपयोग करती है, और जब सेट वोल्टेज बड़े वर्तमान आउटपुट परीक्षण समारोह को महसूस करने के लिए पहुंच जाता है तो डिस्चार्ज करता है।वर्तमान की मंदता दोलन आवृत्ति 50±2Hz है, शक्ति आवृत्ति का अनुकरण, और पीक वर्तमान 14KA (10KA साइन वेव पीक) तक पहुंच सकता है, यह स्वचालित रूप से परीक्षण के अगले दौर के लिए चार्ज करेगा जब डिस्चार्ज पूरा हो जाएगा।
परीक्षण प्रक्रिया के दौरान, डिस्चार्ज वर्तमान तरंग रूप दर्ज किया जाता है और वर्तमान-समय वक्र स्वचालित रूप से उत्पन्न किया जाता है।
सामान्य प्रयोगशालाओं में 300V*10KA=3MVA की बिजली आपूर्ति शक्ति की परीक्षण आवश्यकताओं को पूरा करें;
उपरोक्त स्केमेटिक ब्लॉक आरेख में, डिजाइन को मंद मंदता दोलन (α<1) के रूप में दर्शाया गया है और लूप समीकरण हैः
वर्तमान तरंग का वास्तविक रूप ऊपर चित्र a में दिखाया गया है।
तकनीकी मापदंड
| डिस्चार्ज पीक करंट | डिजिटल रूप से विन्यस्त करने योग्य |
| डिस्चार्ज वोल्टेज | प्रोग्राम करने योग्य नियंत्रण |
| डिस्चार्ज वोल्टेज रेंज | DC10-300V, स्वचालित रूप से प्रोग्राम द्वारा नियंत्रित |
| डिस्चार्ज पीक सीमा वर्तमान | कम से कम 14KA (सिनस वेव पीक वैल्यू 10KA) |
| डिस्चार्ज का समय |
20ms से कम नहीं, सिन्यूसोइडल वक्र के अनुसार कमजोर दोलन (उच्च दक्षता वाले ऊर्जा भंडारण के लिए विशेष चार्जिंग और डिस्चार्जिंग घटकों का उपयोग, कोई मेमोरी प्रभाव नहीं, लंबा जीवन) |
| परीक्षण के दौरान विचलन सीमा | वर्तमान 95% ~ 105%; वोल्टेज 100% ~ 105%; आवृत्ति 95% ~ 105%; |
| वर्तमान सटीकता | स्तर 0.5 या बेहतर, संकल्प ≤1A; |
| वोल्टेज सटीकता | स्तर 1 या बेहतर, संकल्प ≤1V; |
| डिस्चार्ज प्रतिरोधक |
1स्थिर तार सामग्री से बना, प्रतिरोध लंबे समय के लिए स्थिर और विश्वसनीय है 2. स्विचिंग नियंत्रण के लिए विशेष उच्च वर्तमान संपर्क स्विच का उपयोग किया जाता है |
| वर्तमान तरंगरूप | उच्च परिशुद्धता वाले रोगोवस्की कॉइल माप का उपयोग करके, माप सीमा 20KA है और बैंडविड्थ 2MHz तक पहुंच सकती है। |
| नियंत्रण मेजबान |
1एक एकीकृत एलसीडी टच स्क्रीन कंप्यूटर होस्ट का उपयोग करें जिसमें 15 इंच का मॉनिटर, 64 जी सॉलिड स्टेट ड्राइव और 8 जी मेमोरी हो। 2- डिस्चार्ज करंट के तरंग रूप को सटीक रूप से मापने के लिए एक उच्च गति डेटा अधिग्रहण कार्ड को कॉन्फ़िगर करें। 3वर्तमान तरंगरूप वक्र को संग्रहीत और निर्यात किया जा सकता है। 4. पैरामीटर सेट होने के बाद, कार्यक्रम स्वचालित रूप से परीक्षण करता है, स्वचालित रूप से लूप प्रतिबाधा का विश्लेषण करता है, और स्वचालित रूप से अनुकूलित करने के लिए वोल्टेज को समायोजित करता है। |
| सुरक्षात्मक कार्य | ओवर वोल्टेज और ओवर करंट सुरक्षा कार्य से सुसज्जित |
| डिवाइस आउटपुट इंटरफ़ेस |
A. सुरक्षा स्विच SCPD (जैसे 25A) या फ्यूजः उपयोगकर्ता इसे बाहरी रूप से स्वयं से जोड़ सकता है B. आउटपुट तारः तार संख्या के अनुप्रस्थ क्षेत्र के अनुसार, उपयोगकर्ता इसे स्वयं से जोड़ सकता है C. जब उपकरण कारखाने से बाहर निकलता है, तो एक ऐक्रेलिक सुरक्षात्मक आवरण प्रदान किया जाता है, जिसे परीक्षण के तहत अधिकांश उत्पादों के लिए अनुकूलित किया जा सकता है। |
| उपकरण की बिजली आपूर्ति | AC220V 50Hz/60Hz,5KVA, |
| उपकरण के आयाम | अनुमानित W1800×D900×H1800 मिमी |
| उपकरण का वजन | 750 किलो |
| कार्य वातावरण | तापमान 0~30°C, सापेक्ष आर्द्रता 80% से अधिक नहीं और कोई संघनक, भाप और संक्षारक गैस नहीं |
