| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1006 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |
UL817 AC101300A चार्जिंग इंटरफेस तापमान वृद्धि परीक्षण प्रणाली
मानकों और खंडों का अनुपालन
UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, EIA-364-70 के अनुरूप है।
उत्पाद का अवलोकन
यह स्वतंत्र प्रोग्रामिंग सॉफ्टवेयर और कंप्यूटर नियंत्रित संचालन को अपनाता है। सभी मानक परीक्षण प्रक्रियाओं और डेटा निर्णयों को प्रणाली द्वारा नियंत्रित किया जाता है। यह संचालित करना आसान है।इसका उपयोग चार्जिंग इंटरफेस और विद्युत सामानों की सतह हीटिंग का आकलन करने के लिए किया जाता है जब वे लोड करंट से जुड़े होते हैं, और क्या इलेक्ट्रोड तापमान वृद्धि मानकों को पूरा करती है।
तकनीकी मापदंड
| आउटपुट स्टेशन | 1 एसी स्टेशन; |
| अधिकतम आउटपुट वोल्टेज | AC एकल चरण AC10V |
| आउटपुट स्थिर समायोज्य परीक्षण करंट | AC10 ¥1300A |
| वर्तमान प्रदर्शन सटीकता | ± ((0.25% रीडिंग + 0.25% रेंज), रिज़ॉल्यूशन 1A |
| वोल्टेज डिस्प्ले की सटीकता | ± ((0.25% रीडिंग + 0.25% रेंज), संकल्प 0.01V |
| परीक्षण करंट स्थिरता | ± ((1% सेट मूल्य + 0.5A), प्रतिक्रिया समय लगभग 1S है |
| नियंत्रण संपर्क शक्ति | वर्तमान सीमा AC (0~2) A; |
| ऑपरेटिंग मोड | निरंतर मोड, ऑन-ऑफ मोड, स्वचालित तापमान नियंत्रण मोड |
|
निरंतर चालू-बंद मोड |
निरंतर मोड परीक्षण समयः 0.01 ₹ 99.99 घंटे चालू/बंद मोड पावर चालू/बंद समयः 0.01 ₹99.99 घंटे चालू-बंद समय की संख्याः 1~9999 बार, संख्या तक पहुँचने पर स्वतः बंद वर्तमान सेटिंगः प्रोग्राम-नियंत्रित सेटिंग |
|
स्वचालित तापमान नियंत्रण मोड |
आप एक स्थिर तापमान वृद्धि मूल्य सेट कर सकते हैं और स्वचालित रूप से उपयुक्त वर्तमान मूल्य मिल तापमान वृद्धि सेटिंग रेंजः 0~100°C स्थिर सटीकता ±0.5°C स्वचालित रूप से तापमान वृद्धि मानों की आवश्यकता है कि वर्तमान परिणाम प्राप्त करें |
| तापमान वृद्धि परीक्षण ((आयातित तापमान अधिग्रहण मॉड्यूल) | |
| तापमान माप सीमा | 0°260°C सटीकता ±0.3% रीडिंग +1°C; संकल्पः 0.1°C |
| तापमान मापने का बिंदु | 20 चैनल (जिसमें परिवेश तापमान मापने के लिए 1 बिंदु शामिल है); |
| थर्मोकपल | उपकरण J, K, T, E, S, N, B, R और अन्य प्रकार के थर्मोकपल्स का समर्थन करता है। |
| तापमान मापने वाला थर्मोकपल | अमेरिकन ओमेगा कंपनी के प्रकार 30AWG फिलामेंट थर्मोकपल, 2 मीटर लंबा, कुल मिलाकर 20; |
| तापमान जांच उपकरण को क्षतिग्रस्त किए बिना बिजली के साथ परीक्षण किया जा सकता है। | |
| तापमान स्कैनिंग गति, रिकॉर्ड भंडारण अंतरालः सभी चैनलों के लिए 0.1 ~ 1800 सेकंड | |
| तापमान डेटा रिकॉर्डिंगः कंप्यूटर द्वारा स्वचालित रूप से भरा जाता है, कंप्यूटर परीक्षण सॉफ्टवेयर के साथ कॉन्फ़िगर किया गया | |
| सॉफ्टवेयर परिवेश तापमान चैनल सेट कर सकता है, और डेटा एकत्र करते समय परिवेश तापमान को स्वचालित रूप से घटाया जा सकता है। | |
| टच स्क्रीन एकीकृत औद्योगिक नियंत्रण कंप्यूटर से सुसज्जित | |
|
(पैन 4/1.8G या उससे अधिक CPU, 4G मेमोरी, 64G सॉलिड स्टेट ड्राइव, 15 इंच का एलसीडी मॉनिटर), XP चीनी ऑपरेटिंग सिस्टम, OFFICE प्रोसेसिंग सॉफ्टवेयर के साथ स्थापित। A. पावर सेटिंग मोडः इसमें प्रोग्राम करने योग्य संपादन सेटिंग्स हैं, वर्तमान कार्यक्रमों के कम से कम 10 खंड सेट कर सकते हैं, लगातार विभिन्न वर्तमान मूल्यों को लागू कर सकते हैं, एक घड़ी स्विच फ़ंक्शन है,ऑपरेशन इंटरफेस सेटिंग, स्वचालित समायोजन, और स्वचालित रीसेट; B. कई कार्य मोड विकल्पः निरंतर मोड, ऑन-ऑफ मोड, स्वचालित तापमान नियंत्रण मोड C. डेटा डिस्प्लेः यह वास्तविक समय में प्रत्येक चैनल के तापमान मूल्य, वर्तमान मूल्य और समय अक्ष वक्र प्रदर्शित कर सकता है। नमूनाकरण आवृत्तिः 100ms ~ 1800s समायोज्य है,और डेटा रिकॉर्डिंग अंतराल: 100ms~1800s समायोजित किया जा सकता है; D. डाटा सेविंग: इसमें परीक्षण डेटा के स्वचालित या मैनुअल सेविंग का कार्य है और स्टोरेज स्पेस कम से कम 8G है। ई. डेटा निर्यात: यूएसबी डेटा निर्यात फ़ंक्शन के साथ, डेटा को सीएसवी, एक्सएलएसएक्स और अन्य प्रारूप फ़ाइलों में निर्यात किया जा सकता है। F. पावर सेटिंग मोडः इसमें प्रोग्राम करने योग्य संपादन सेटिंग्स हैं, वर्तमान आउटपुट कार्यक्रमों के कम से कम 10 खंड सेट कर सकते हैं, लगातार विभिन्न वर्तमान मूल्यों को लागू कर सकते हैं,एक घड़ी स्विच समारोह है, ऑपरेशन इंटरफ़ेस सेटिंग, स्वचालित समायोजन, और स्वचालित रीसेट; |
|
| विद्युत आपूर्ति | AC220V±10%,50/60Hz,10KVA |
| आकार |
लगभग 1000mmW × 1000mmD × 1600mmH, वजन लगभग 300kg आसान फिक्सिंग और स्थानांतरण के लिए भारी शुल्क ब्रेक सक्षम मोबाइल रोलर्स से लैस। |
| सुरक्षात्मक कार्य |
1. अधिभार संरक्षण और अधिप्रवाह संरक्षण कार्यों से लैस 2जब उपकरण बंद हो जाता है, तो विद्युत उत्पादन स्वचालित रूप से बंद हो जाता है। 3यह उपकरण लंबे समय तक लगातार काम कर सकता है और स्थिर और विश्वसनीय है। |
| तापमान वृद्धि परीक्षण फिक्स्चर विन्यास | इन्सुलेटिंग फाइबरबोर्ड से लैस, आकार 1000 मिमी से कम नहीं लम्बा x 1000 मिमी चौड़ा है; (निम्न तापमान वृद्धि संदर्भ परीक्षण उपकरण उपयोगकर्ता द्वारा तैयार किए जाते हैं) |
|
A. तापमान वृद्धि परीक्षण के लिए संदर्भ परीक्षण उपकरण के लिए सामान्य आवश्यकताएंः बुनियादी संरचनात्मक आयाम GB/T 20234 के नवीनतम मानकों की आवश्यकताओं के अनुरूप होना चाहिए।2 और GB/T 20234.3. संदर्भ परीक्षण उपकरण में कोई गास्केट या सील नहीं होनी चाहिए और परीक्षण बेंच पर आसानी से रखने के लिए एक ब्रैकेट से लैस होना चाहिए। बी. डीसी वाहन सोकेट (संदर्भ 250A) और एसी वाहन सोकेट (संदर्भ 32A और 63A) के लिए दो-दो सेट संदर्भ परीक्षण उपकरण, जो कि के-प्रकार के थर्मोकपल्स से लैस हैं, जिनकी तार व्यास 0 से अधिक नहीं है.3 मिमी; सी. डीसी वाहन प्लग (250 ए) और एसी वाहन प्लग (32 ए और 63 ए) के दो सेट, जो कि K प्रकार के थर्मोकपल्स से लैस हैं, जिनमें तार का व्यास 0.3 मिमी से अधिक नहीं है। |
|

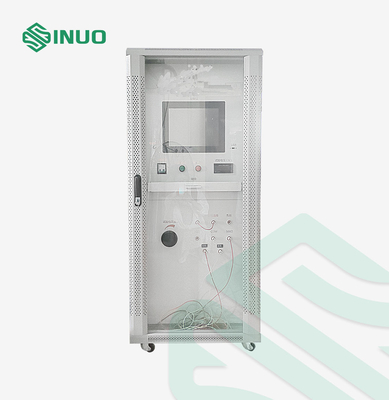

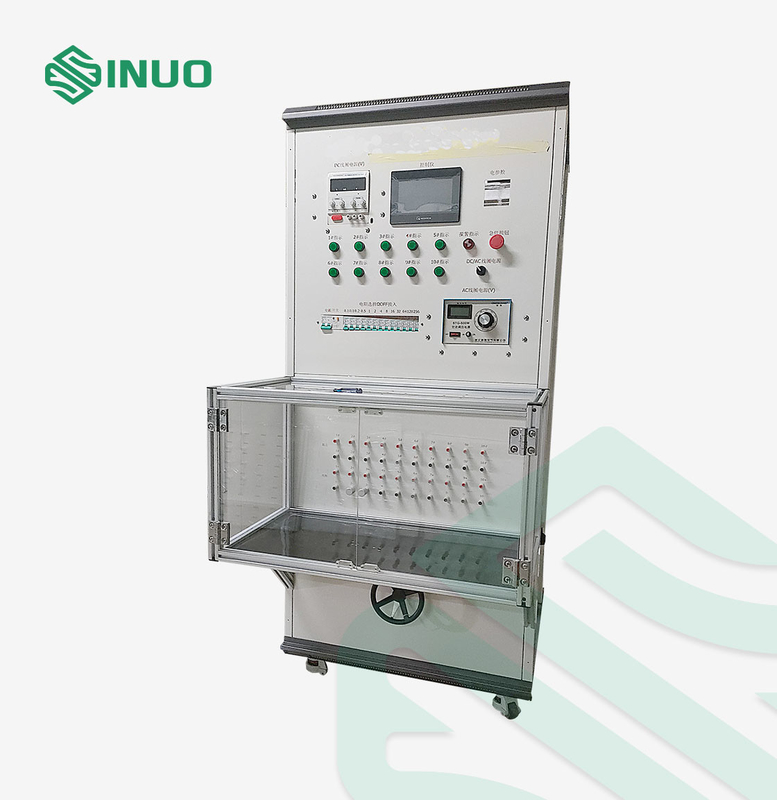

| उपकरण का अनुमानित आरेख (चित्र में कंप्यूटर शामिल है) | |
विवरण
