| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1007 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

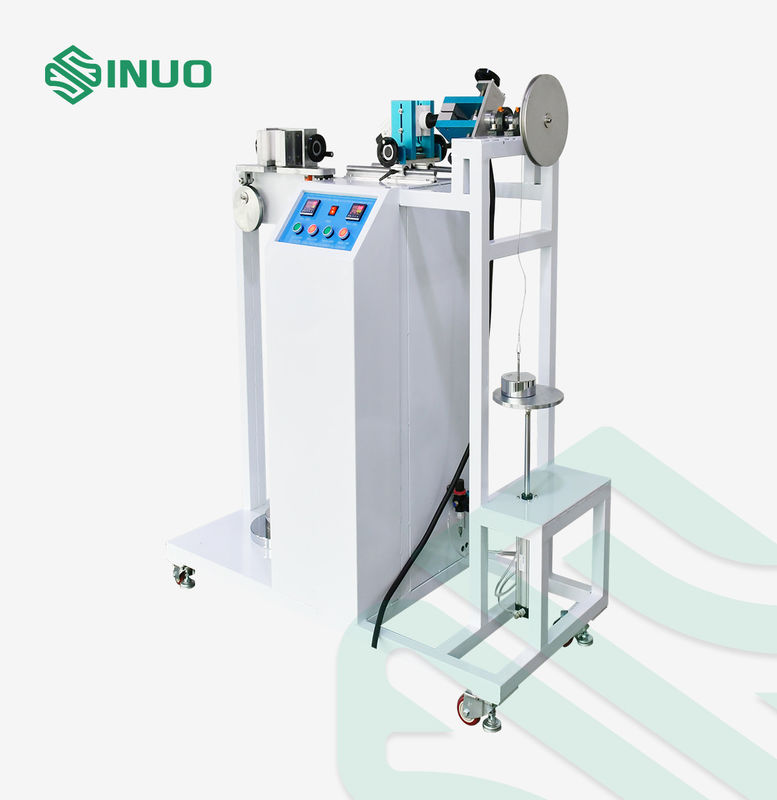

IEC60309-1 चार्जिंग इंटरफेस केबल तनाव और टोक़ परीक्षण उपकरण
मानकों और खंडों का अनुपालन
आईईसी 62196-1 के अनुरूपः2022, आईईसी 60309-1:2012.
उत्पाद का अवलोकन
खींचने की शक्ति एक मोटर चालित अभद्र तंत्र या पेंच तंत्र का उपयोग करके प्राप्त की जाती है, और मोटर की गति को यह सुनिश्चित करने के लिए समायोजित किया जाता है कि प्रत्येक खींचने की शक्ति का समय सटीक हो;टोक़ को सिलेंडर/मोटर का प्रयोग करके प्राप्त किया जाता है, एक ट्रे, एक वजन और एक समय रिले। वाहन प्लग और सॉकेट कनेक्शन केबल के सामानों को चार्ज करने की क्षमता का परीक्षण करने के लिए उपयोग किया जाता है ताकि निर्दिष्ट तन्य शक्ति और क्षणों का सामना किया जा सके।तनाव लगाने के लिए भार का प्रयोग किया जाता है, और भार और टोक़ हथियारों को टोक़ प्राप्त होता है। पीएलसी का उपयोग लागू तनाव के समय की संख्या और टोक़ परीक्षण समय को नियंत्रित करने के लिए करें।उपकरण स्वचालित रूप से बंद हो जाएगा जब परीक्षणों की संख्या या परीक्षण समय तक पहुंच जाता हैपरीक्षण के बाद, चार्जिंग गन कनेक्टर के लचीले केबल का अधिकतम अनुमत विस्थापन मानक आवश्यक मूल्य से अधिक नहीं होना चाहिए।
तकनीकी मापदंड
| आयाम | लगभग W1600*D600*H1450 मिमी |
| वजन | लगभग 180 किलो |
| परीक्षण आइटम | आपूर्ति प्लग और/या वाहन प्लग केबलों पर तन्यता और टोक़ परीक्षण |
| उपकरण संरचना की योजनाबद्ध आरेख |
चित्रा 1 की योजनाबद्ध आरेख देखें
|
| नियंत्रण संचालन मोड | पीएलसी स्वचालित नियंत्रण, टच स्क्रीन संचालन |
| ड्राइव मोड | विद्युत |
| तनाव लागू करें | 160N, 200N, 240N, 250N और 500N के विनिर्देशों को पूरा करें। |
| टॉर्क लागू करें | प्रत्येक 0.6N·m, 0.7N·m, 1.2N·m, 1.5N·m, 2.3N·m और 11.0N·m के विनिर्देशों को पूरा करता है |
| मोर्टार पहिया | 100 मिमी ((Ф200 मिमी) ±0.5 मिमी |
| तनाव आवृत्ति | 1 बार/सेकंड, विद्युत संकेत के माध्यम से वास्तविक तनाव समय का पता लगाने |
| खींचने की संख्या | 1-999999 बार, पूर्व निर्धारित किया जा सकता है, डिफ़ॉल्ट 100 बार ± 1 बार है |
| टोक़ लगाने का समय | 0-99H59M59S, पूर्व निर्धारित किया जा सकता है |
| विद्युत कटौती संरक्षण | बिजली बंद डेटा भंडारण और स्मृति समारोह के साथ |
| फिक्स्चर | सार्वभौमिक क्लैंप का एक सेट |
| वजन मिलान चयन तालिका |
|
विवरण
