| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN1013C |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / महीना |
IEC 62196-1 इलेक्ट्रिक वाहन चार्जिंग इंटरफेस मैकेनिकल लोड परीक्षण उपकरण
मानकों और खंडों का अनुपालन
आईईसी 62196-1Ed.4CDV 2020 खंड 16.16, IEC62196-1:2022
उपकरण का अवलोकन
This device is a special test instrument used to detect whether the force required to pull the plug out of the socket and the force required to insert the plug into the socket are within the specified rangeयह विद्युत सहायक उपकरण, घरेलू उपकरण निर्माताओं के लिए एक अपरिहार्य उपकरण है,दैनिक विद्युत उपकरणों का पता लगाने के लिए गुणवत्ता निरीक्षण विभाग और वैज्ञानिक अनुसंधान संस्थान.
संरचनात्मक विशेषताएं:

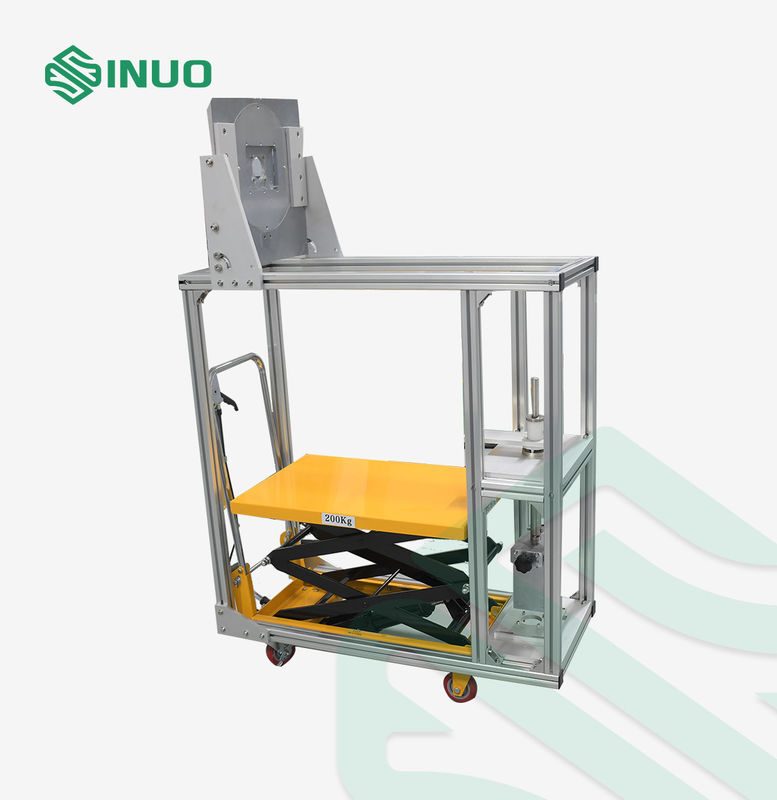

यह उपकरण मुख्य रूप से चार्जिंग लोड परीक्षण और प्लग-इन बल परीक्षण उपकरणों से बना है। खींचने बल डिवाइस में स्थापना स्थिरता और नीचे clamping डिवाइस, मुख्य वजन,अतिरिक्त भार, और परीक्षण प्लग और सॉकेट; सम्मिलन बल उपकरण में मुख्य वजन, अतिरिक्त वजन, माउंटिंग सीटें, और परीक्षण प्लग और सॉकेट शामिल हैं।पुल क्लैंप को एक काउंटरवेट में बदल दिया जाता है, वजन हुक सीधे परीक्षण प्लग से जुड़ा हुआ है, एक क्लैंप को नमूने को पकड़ने के लिए कॉन्फ़िगर किया गया है,और हाथ से परिवहन की असुविधा से बचने के लिए वजन या सम्मिलन बल के मुख्य वजन को उठाने के लिए एक लिफ्ट का उपयोग किया जाता है. , कार्य दक्षता में सुधार और श्रम लागत में कमी,
तकनीकी मापदंड
1चार्जिंग लोड परीक्षण को आवश्यकताओं को पूरा करना चाहिए।
परीक्षण बिजली आपूर्ति प्लग या परीक्षण वाहन प्लग, क्लैंपिंग डिवाइस, लोड-बेयरिंग डिवाइस, मुख्य वजन का कुल द्रव्यमानऔर अतिरिक्त भारों को एक खींचने बल है कि तालिका 1 के प्रावधानों के अनुरूप है लागू करना चाहिएअतिरिक्त भार का द्रव्यमान ऐसा होना चाहिए कि यह खींचने के बल के दसवें भाग के बराबर बल लागू करता है। मुख्य भार को बिना हिलाए परीक्षण प्लग पर लटकाएं।और फिर 5 सेमी की ऊंचाई से अतिरिक्त वजन को मुख्य वजन पर छोड़ दें.
| नामित धारा या निरंतर अधिकतम परिचालन धारा | बल | |
| एसी, डीसी | 6 |
165 |
| 40 |
300 | |
| एसी | 80 |
440 |
| 150 |
660 | |
| डीसी | I>80 | 750 |
| जब परीक्षण वस्तु एक एसी पावर सप्लाई सॉकेट या एक वाहन सॉकेट है, तो परीक्षण भार 300N है; जब परीक्षण वस्तु एक डीसी वाहन सॉकेट है, तो परीक्षण भार 750N है। | ||
ग्राफ 1 विभिन्न नामित धाराओं के साथ गुरुत्वाकर्षण भार
वजन का चयन
चार्ट 1 के अनुसार, वर्तमान के अनुसार एक उपयुक्त वजन का चयन करें और परीक्षण करें। उदाहरण के लिए 165N=148.5+16।5
300N=270+30
440N=396+44
660N=396+44+154+66
750N=396+154+44+66+15+75
इनमें से 148.5N, 270N और 396N मुख्य वजन हैं। आकार और आकार संलग्न चित्र में दिखाए गए हैं।
SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75 में दिखाया गया
छेद के साथ अतिरिक्त भारों का आकार और आकार संलग्न चित्र SN1013C-13 में दिखाया गया है।
कोड को बाद में अनुकूलित किया जा सकता है।
2चार्जिंग प्लग के खींचने के बल परीक्षण को आवश्यकताओं को पूरा करना चाहिए।
परीक्षण से पहले, पिन पर तेल पोंछें। परीक्षण बिजली आपूर्ति प्लग या परीक्षण वाहन प्लग सम्मिलन बॉक्स को 10 चक्रों के लिए बिजली आपूर्ति सॉकेट से या सॉकेट से बाहर निकालें।फिर एक प्लग के साथ स्थिरता पर इसे क्लैंप और फिर से परीक्षण करते हैंचार्जिंग प्लग को बाहर निकालने या प्लग करने पर समान गति से चलने की आवश्यकता नहीं है,और सम्मिलन बल और खींचने बल वजन और प्लग के गुरुत्वाकर्षण के बराबर हैं और ऊर्ध्वाधर नीचे की ओर हैं.
3. परीक्षण मानक प्लग
परीक्षण प्लग में कठोर इस्पात के बारीक पीसने वाले संपर्क होते हैं जिनकी सतह की मोटाई 0 से अधिक नहीं होती है।8 μm की कार्य लंबाई पर और ±0 की सहिष्णुता के साथ एक नामित दूरी पर स्थित है.5 मिमी. अन्य प्रकार के पिनों के लिए, पिनों के आयाम या पिनों की सतहों के बीच की दूरी को प्रासंगिक मानकों द्वारा दिए गए न्यूनतम आयामों का अनुपालन करना चाहिए.
विवरण
