| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN888-7200B-CT |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |

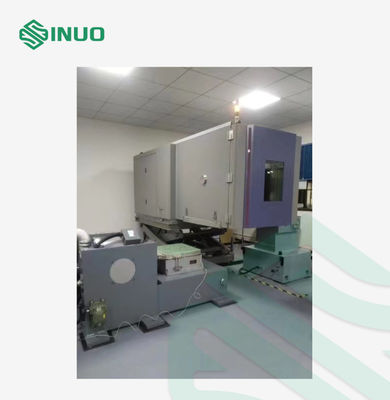

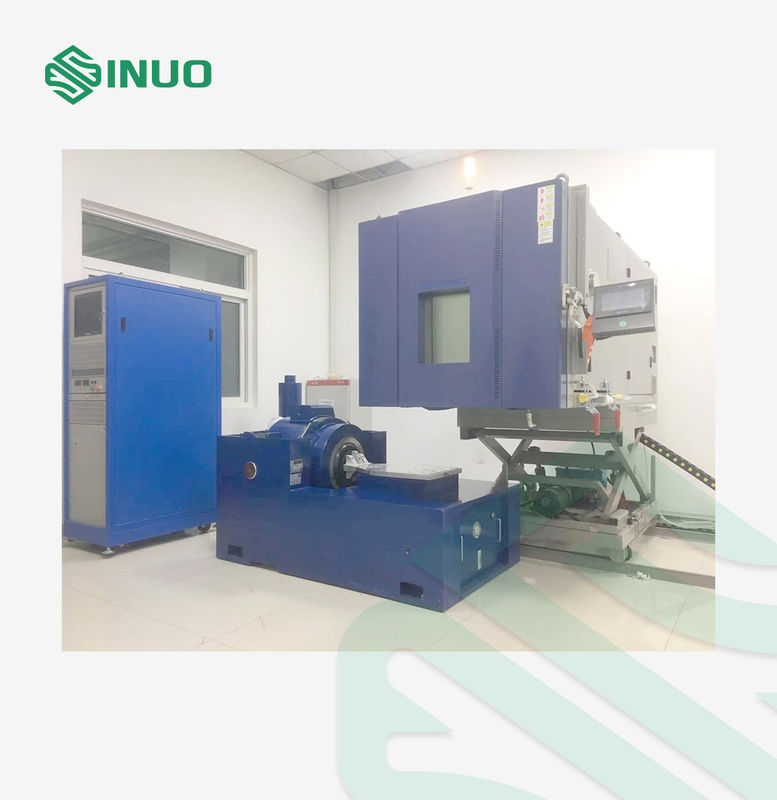

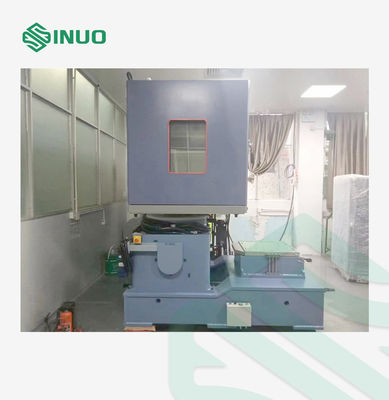

IEC 60068-2-6 रैखिक तापमान आर्द्रता और कंपन तीन व्यापक परीक्षण कक्ष 5400L
मानकों और खंडों का अनुपालन
IEC 60068-2-6:1995 इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण-भाग 2: परीक्षण विधियाँ परीक्षण Fc: कंपन (सिनोसाइडल)
आईईसी 60068-2-1:2007 इलेक्ट्रिक और इलेक्ट्रिक उत्पादों के लिए पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण एः ठंडा, आईडीटी
आईईसी 60068-2-2: 2007 पर्यावरण परीक्षण-भाग 2-1:परीक्षण-परीक्षण बी-सूखी गर्मी, आईडीटी
आईईसी 60068-2-30:2005 पर्यावरण परीक्षण-भाग 2-30:परीक्षण-परीक्षण डीबी.: नम गर्मी, चक्र ((12h+12h चक्र),आईडीटी
IEC60068-2-78:2001 पर्यावरण परीक्षण-भाग 2-78:परीक्षण-परीक्षण केबिनः नम गर्मी, स्थिर
राज्य, आईडीटी
उत्पाद का अवलोकन
आवेदनःयह वैज्ञानिक अनुसंधान और उत्पादन इकाइयों जैसे एयरोस्पेस, विमानन, पेट्रोलियम, रासायनिक उद्योग, सैन्य, ऑटोमोबाइल (मोटोसाइकिल) के लिए तापमान और आर्द्रता बदलते वातावरण प्रदान करता है,जहाज, इलेक्ट्रॉनिक्स, संचार, पावर बैटरी और अन्य वैज्ञानिक अनुसंधान और उत्पादन इकाइयां।सिमुलेटेड नमूनों को बदलते तापमान और आर्द्रता पर्यावरणीय परिस्थितियों में सिमुलेटेड कंपनों से लोड किया जाता हैइलेक्ट्रॉनिक घटकों के अनुकूलन परीक्षण और सुरक्षा परीक्षण विश्वसनीयता परीक्षण, उत्पाद स्क्रीनिंग आदि प्रदान करते हैं।
विशेषताएं:1यह उपकरण नया है, परीक्षण प्रणाली के उन्नत और उचित संरचनात्मक डिजाइन और मानकीकृत विनिर्माण प्रक्रिया के साथ।यह सुंदर और उदार उपस्थिति के साथ स्वतंत्र रूप से विकसित उत्पाद है.
2इस परीक्षण कक्ष के मुख्य कार्यात्मक घटक विश्व प्रसिद्ध ब्रांड कॉन्फ़िगरेशन को अपनाते हैं, तकनीकी सिद्धांत उन्नत और विश्वसनीय हैं,और शोर और ऊर्जा की बचत को अनुकूलित तरीके से नियंत्रित किया जाता है - इसका प्रदर्शन समान विदेशी उत्पादों के साथ तुलनीय है.
3भागों का मिलान और संयोजन अच्छी तरह से मेल खाता है, और मुख्य कार्यात्मक घटक सभी अंतरराष्ट्रीय स्तर पर उन्नत स्तरों से आयात किए जाते हैं,जो उत्पाद की सुरक्षा और विश्वसनीयता में सुधार करता है और उपयोगकर्ताओं की दीर्घकालिक और उच्च आवृत्ति उपयोग आवश्यकताओं को सुनिश्चित करता है.
4उपकरण में अच्छी कार्यक्षमता, रखरखाव, अच्छी तापमान स्थिरता और स्थायित्व, अच्छा सुरक्षा प्रदर्शन है, और पर्यावरण को प्रदूषित नहीं करता है या मानव स्वास्थ्य को नुकसान नहीं पहुंचाता है।
5नियंत्रण कैबिनेट में सभी तारों के सीरियल नंबर और सीरियल नंबर हैं जो विशेष उपकरण द्वारा मुद्रित और निर्मित किए गए हैं, और रेखाएं स्पष्ट और एक नज़र में दिखाई देती हैं।
तकनीकी मापदंड
| तापमान और आर्द्रता कक्ष के मुख्य तकनीकी मापदंड | ||
| स्टूडियो का आकार | (W×D×H) 220×220×150 सेमी, आयतन 5400L | |
| कुल आयाम (लगभग) |
(W×D×H) 260×585 सेमी*ऊंचाईः 1तापमान और आर्द्रता की अलग-अलग स्थितियां: अधिकतम 280 सेमी 2. ऊर्ध्वाधर कंपन और तापमान और आर्द्रता करते समयः ऊंचाई लगभग 360cm है
-------- गैर मानक उत्पादों अंतिम डिजाइन के अधीन हैं। ऊंचाई कंपन तालिका की ऊंचाई से संबंधित है। एक 2 टन कंपन तालिका लगभग 1.7 मीटर है) |
|
| तापमान सीमा |
आम तौर पर उपयोग किए जाने वाले तापमानः -40°C+180°C सीमा तापमानः -70°C+180°C |
|
| तापमान में उतार-चढ़ाव | ≤±0.5°C (कोई भार नहीं, स्थिर स्थिति) | |
| तापमान विचलन | ≤±2°C (कोई भार नहीं, स्थिर स्थिति) | |
| गर्म करने का समय | -40°C+180°C लगभग 70 मिनट, 3°C/मिनट, रैखिक, कोई भार नहीं | |
| ठंडा होने का समय | +180°C−40°C लगभग 70 मिनट, 3°C/मिनट, रैखिक, कोई भार नहीं | |
| मानक भार | कोई भार नहीं (एक अंधा प्लेट के मामले में, कंपन तालिका भार को छोड़कर) | |
| आर्द्रता सीमा | 20%% 98% आरएच | |
| आर्द्रता विचलन | ± 3% आरएच (जब आर्द्रता > 50% आरएच) ± 5% आरएच (जब आर्द्रता ≤ 50% आरएच) | |
| तापमान और आर्द्रता चार्ट | ||
| परीक्षण विधियाँ | GB/T5170 | |
| शोर | एक ध्वनि स्तर ≤80dB ((A), (1m दरवाजे के सामने, जमीन से 1.2m ऊपर, खाली स्थान में) | |
| प्रदूषण, विद्युत चुम्बकीय विकिरण | प्रासंगिक मानक आवश्यकताओं का अनुपालन | |
| उपरोक्त उत्पाद संचालन तकनीकी डेटा, ठंडा करने की गति को छोड़कर, सभी 25°C के कमरे के तापमान और सापेक्ष आर्द्रता ≤ 85%R.H. पर मापा जाता है। | ||
| बुनियादी कार्य सिद्धांत | ||
| बुद्धिमान नियंत्रण कार्य | बुद्धिमान नियंत्रण कार्यः केंद्रीय नियंत्रण प्रणाली स्वचालित रूप से परीक्षण कक्ष के बाहर पर्यावरण की स्थिति (जैसे तापमान और आर्द्रता) की पहचान कर सकती है,परीक्षण कक्ष में नमूने के काम की स्थिति (जैसे वजन, गर्मी क्षमता, काम और गर्मी आदि) और परीक्षण कक्ष में वर्तमान तापमान और आर्द्रता की स्थिति। , जिससे विभिन्न तापमान और आर्द्रता के सटीक नियंत्रण को प्राप्त करने के लिए स्वचालित रूप से संबंधित कार्य इकाई (जैसे कंप्रेसर या इलेक्ट्रिक हीटिंग, ह्यूमिडिफायर, आदि) को चालू या बंद कर दिया जाता हैःबुद्धिमान उच्च और निम्न तापमान नियंत्रण सॉफ्टवेयर). | |
| उच्च तापमान अनुभाग | उच्च तापमान अनुभाग: केंद्रीय नियंत्रण प्रणाली बॉक्स में एकत्रित तापमान संकेत के आधार पर प्रवर्धन, एनालॉग/डिजिटल रूपांतरण और गैर-रैखिक सुधार करती है,और फिर इसे तापमान सेट मूल्य (लक्ष्य मूल्य) के साथ तुलना करता है. The resulting deviation signal is calculated by PID and output The adjustment signal automatically controls the output power of the heater to achieve a dynamic balance between heating and heat dissipation in the test room, अंततः स्थिर तापमान प्राप्त करना। | |
| निम्न तापमान अनुभाग (ऊर्जा-बचत डिजाइन) | तापमान संतुलन विधिः स्थैतिक संतुलन तकनीक को अपनाया जाता है, अर्थात संतुलन विधि "ठंडा होने के दौरान कोई ताप नहीं" और "गर्म होने के दौरान कोई शीतलन नहीं" है।यह उच्च शक्ति वाले शीतलन के पारंपरिक प्रौद्योगिकी से अलग हैयह ऑन-ऑफ प्रशीतन ऊर्जा समायोजन तकनीक को अपनाता है जिसका अर्थ है कि केंद्रीय नियंत्रक विभिन्न तापमान बिंदुओं के अनुसार शीतलन क्षमता को नियंत्रित करता है,ताकि उपकरण हमेशा अपेक्षाकृत कम बिजली की खपत की स्थिति में काम करे. | |
| आर्द्रता | आर्द्रता तापमान के समान कार्य करती है। | |
| बॉक्स संरचना | ||
| संरचना |
1. एकीकृत हटाने योग्य सामने और पीछे की संरचना समग्र मानक थर्मल इन्सुलेशन गोदाम बोर्ड को अपनाती है,और ब्लॉक उच्च और निम्न तापमान प्रतिरोधी कार्बनिक सिलिकॉन सामग्री के साथ सील कर रहे हैं. यह साइट पर इकट्ठा और स्थापित किया जाता हैः सामने का हिस्सा कार्य कक्ष है, और पीछे का हिस्सा शीतलन प्रणाली और नियंत्रण है। कैबिनेट, नीचे स्टूडियो एक चल फर्श है,प्रत्येक में 1 अंधा प्लेट और 1 ऊर्ध्वाधर प्लेट से लैस. 2. कंपन इंटरफ़ेस बोर्ड को एक सिलिकॉन रबर नरम झिल्ली के माध्यम से कंपन तालिका से मुलायम रूप से जोड़ा जाता है, जो कंपन को अलग कर सकता है और सीलिंग और गर्मी इन्सुलेशन कार्य करता है; 3स्टूडियो में एक वायु आपूर्ति प्रणाली से लैस है: वायु आपूर्ति मोटर, केन्द्रापसारक पंखे, हीटर, ह्यूमिडिफायर, रेफ्रिजरेटर और डीह्यूमिडिफिकेशन वाष्पीकरण। |
|
| नियंत्रण कक्ष | ऑपरेशन कंट्रोल पैनल बॉक्स के दाईं ओर स्थित है। नियंत्रक तह योग्य है। | |
| खोल सामग्री | उच्च गुणवत्ता वाले ठंडे रोल्ड स्टील प्लेटों से संसाधित और निर्मित, सतह को अचार और फॉस्फेट किया जाता है और फिर इलेक्ट्रोस्टैटिक रूप से छिड़का जाता है | |
| एंडोसोम सामग्री | अंतर्राष्ट्रीय सामान्य SUS304# स्टेनलेस स्टील प्लेट | |
| इन्सुलेशन सामग्री | यह 100 मिमी मोटी पॉलीयूरेथेन फोम से बना है ताकि यह सुनिश्चित किया जा सके कि परीक्षण कक्ष की बाहरी सतह पर ठंढ या संघनक न हो। | |
| द्वार | डबल-डोर संरचना में सिलिकॉन रबर सीलिंग स्ट्रिप्स का उपयोग किया जाता है, जो उच्च और निम्न तापमान, एंटी-एजिंग के लिए प्रतिरोधी होते हैं, और अच्छे सीलिंग प्रदर्शन होते हैं।कम तापमान परीक्षण के दौरान दरवाजे के फ्रेम और दरवाजे के किनारे पर संघनक या ठंढ को रोकने के लिए, दरवाजे के फ्रेम और दरवाजे के किनारे पर एक विद्युत डीफ्रॉस्टिंग डिवाइस और एक विस्फोट-प्रूफ डिवाइस से लैस हैं। | |
| दरवाजे का हैंडल | एक खींच-प्रकार की संरचना और लीवर पावर खोलने को अपनाने से, स्विच सुविधाजनक, आसान और सुंदर है। | |
| अवलोकन खिड़की | बॉक्स के दरवाजे पर 40×33 सेमी (चौड़ाई × ऊंचाई) खोखली प्रतिरोध फिल्म हीटिंग और एंटी फ्रॉस्ट ऑब्जर्वेशन विंडो है। | |
| फ्लैशलाइट | अवलोकन खिड़की एक लंबे जीवन नियंत्रित अवलोकन प्रकाश स्रोत से सुसज्जित है, जिसे मैन्युअल रूप से सीधे चालू और बंद किया जा सकता है, और इसमें स्वचालित देरी बंद करने का कार्य है। | |
| परीक्षण सीसा छेद | बॉक्स के दाईं या बाईं ओर एक φ100 मिमी का छेद है। प्रत्येक छेद एक विशेष फोम रबर प्लग से लैस है।छेद की विशिष्ट स्थिति उपयोगकर्ता की वास्तविक जरूरतों के अनुसार डिजाइन किया जा सकता है. | |
| स्टूडियो के नीचे जल निकासी यंत्र | पर्यावरण कक्ष से संघनित पानी विद्युत चुम्बकीय कंपन तालिका पर नहीं लीक होना चाहिए।बॉक्स के नीचे सिंक और जल निकासी छेद हैं ताकि सुचारू रूप से जल निकासी सुनिश्चित हो सके और सभी पानी को निकाला जा सके. | |
| गेट फिटिंग | परिवहन और हैंडलिंग के दौरान परीक्षण कक्ष के दरवाजे की स्थिरता सुनिश्चित करने के लिए, एक दरवाजे की स्थिरता उपकरण विशेष रूप से प्रदान किया जाता है। | |
| वायु दबाव संतुलन उपकरण | कंपन के कारण होने वाले इनडोर वायु दबाव में उतार-चढ़ाव को संतुलित करने के लिए कार्य कक्ष के ऊपर एक वायु दबाव संतुलन उपकरण है। | |

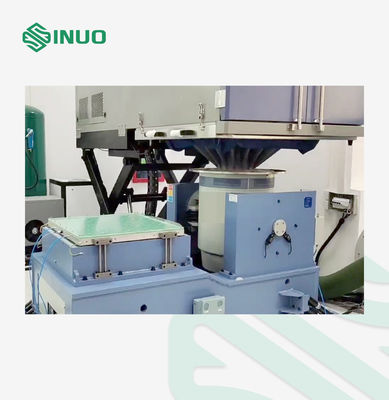

| वाइब्रेटिंग टेबल के साथ कैसे सहयोग करें | स्टूडियो में तीन चलती फर्श प्लेटें हैं, जो एक अंधा प्लेट और एक ऊर्ध्वाधर और क्षैतिज कंपन तालिका इंटरफ़ेस बोर्ड से लैस हैं; | |
| अंधा प्लेटः तापमान और आर्द्रता के अलग-अलग परीक्षणों के लिए प्रयोग किया जाता है; | ||
| ऊर्ध्वाधर और क्षैतिज इंटरफेस बोर्डों का उपयोग कंपन तालिका की ऊर्ध्वाधर या क्षैतिज दिशा में व्यापक कंपन परीक्षणों के लिए किया जाता है और कंपन अतिरिक्त तालिका के साथ इस्तेमाल किया जा सकता है।सिलिकॉन रबर नरम झिल्ली धीरे कंपन तालिका से जुड़ा हुआ है, जो कंपन को अलग कर सकता है और सील और गर्मी इन्सुलेशन कार्य करता है; | ||
| आंदोलन विधि (लिफ्टिंग प्लेटफार्म) | कंपन तालिका स्थिर है और परीक्षण कक्ष हाइड्रोलिक लिफ्टिंग प्लेटफॉर्म या चलती रोलर्स (इलेक्ट्रिकली चलती) से लैस है।बाएं और दाएं आंदोलन और ऊपर और नीचे परीक्षण कक्ष उठाने के माध्यम से, यह सटीक रूप से ऊर्ध्वाधर तालिका, क्षैतिज मंच या कंपन तालिका की निष्क्रिय स्थिति से कनेक्ट कर सकता है। कनेक्ट। | |
| वातानुकूलन प्रणाली | ||
| नियंत्रण विधि | मजबूर वायु परिसंचरण और संतुलित तापमान विनियमन। | |
| वायु परिसंचरण यंत्र | इसमें बहु centrifugal fans का प्रयोग किया जाता है जो कि long axis external motors द्वारा संचालित होते हैं। | |
| हीटिंग विधि | निकेल-क्रोमियम मिश्र धातु विद्युत हीटिंग तार हीटर, पीआईडी समायोजन, एक्ट्यूएटरः ठोस राज्य रिले | |
| वायु शीतलन विधि | पंख प्रकार के हाइड्रोफिलिक वाष्पीकरण। | |
| आर्द्रता और टपकने के प्रतिरोधी गुण | ||
|
||
| वायु नलिका की विशेषताएं | ||
|
||
| शीतलन प्रणाली | ||
| रेफ्रिजरेशन कंप्रेसर | 2 कंप्रेसरों से मिलकर कैस्केड निम्न तापमान प्रशीतन इकाई का एक सेट | |
| निम्न तापमान के लिए मुख्य सामान |
1. सोलेनोइड वाल्वः "डैनफोस" 2मैनुअल स्टॉप वाल्वः "डैनफोस" 3फ़िल्टरः "डैनफोस" 4दबाव सेंसर: चीनी-जर्मन संयुक्त उद्यम "होंगमु" 5विस्तार वाल्वः "डैनफोस" 6उच्च दक्षता वाले संघनक वाष्पीकरणकर्ता: "डैनफॉस" (लता प्लेट हीट एक्सचेंजर) 7तेल विभाजक: "ALCO" 8शॉक एम्बॉस्चर ट्यूबः अमेरिकी "पैकलेस" |
|
| कंडेनसर |
ताइवान का "योंगचियांग"
|
|
| रेफ्रिजरेटर वाष्पीकरण | ताइवान के "योंगकियांग" हाइड्रोफिलिक फिन वाष्पीकरणकर्ता में सामान्य वाष्पीकरणकर्ताओं की तुलना में 30% अधिक गर्मी विनिमय दक्षता है। इसमें सुंदरता, कॉम्पैक्टनेस और तेजी से ठंडा होने के फायदे हैं। | |
| नाइट्रोजन भरने वाली वेल्डिंग प्रक्रिया | कम तापमान वाली कनेक्टिंग पाइपलाइन उच्च गुणवत्ता वाले ऑक्सीजन मुक्त तांबे के पाइप, नाइट्रोजन से भरे वेल्डिंग और उच्च दबाव बनाए रखने और वेल्डिंग गुणवत्ता सुनिश्चित करने के लिए रिसाव रोधी प्रक्रियाओं को अपनाती है। | |
|
प्रशीतन ऊर्जा विनियमन प्रौद्योगिकी (ऊर्जा-बचत डिजाइन) |
तापमान संतुलन विधिः स्थैतिक संतुलन तकनीक को अपनाया जाता है, अर्थात संतुलन विधि "ठंडा होने के दौरान कोई ताप नहीं" और "गर्म होने के दौरान कोई शीतलन नहीं" है।यह उच्च शक्ति वाले शीतलन के पारंपरिक प्रौद्योगिकी से अलग हैयह ऑन-ऑफ प्रशीतन ऊर्जा समायोजन तकनीक को अपनाता है, अर्थात केंद्रीय नियंत्रक विभिन्न तापमान बिंदुओं के अनुसार शीतलन क्षमता को नियंत्रित करता है (यानी,गर्म किए बिना ठंडा करने की "स्थिर संतुलन" तकनीक, हीटिंग बिना कूलिंग), ताकि उपकरण हमेशा अपेक्षाकृत कम बिजली स्तर पर काम करे। | |
| शीतलन विधि | पानी ठंडा (चिलर से सुसज्जित), बाहरी आयामः L270*W115*H200CM | |
| रेफ्रिजरेंट | R404A और R23 पर्यावरण के अनुकूल शीतल पदार्थों का उपयोग करना | |
| प्रशीतन प्रणाली की विशेषताएं |
①सबसे उन्नत स्थिर संतुलन प्रौद्योगिकी का उपयोग करते हुए, नियंत्रण प्रणाली 0 से 100% के दायरे में शीतल द्रव प्रवाह को नियंत्रित करती है,इस प्रकार स्वचालित रूप से ऊर्जा बचत प्राप्त करने के लिए शीतलन क्षमता को समायोजित करना; ②आयातित ब्रांड के एग्जॉस्ट बायपास वाल्व का उपयोग कंप्रेसर के सक्शन दबाव को स्वचालित रूप से नियंत्रित करने के लिए किया जाता है, जैसे कि अमेरिकी स्पोर्लन कंपनी (या डेनिश डैनफोस),और डेनिश Danfoss थर्मल विस्तार वाल्व स्वचालित रूप से कंप्रेसर सक्शन तापमान को समायोजित करने के लिए उपयोग किया जाता है यह सुनिश्चित करने के लिए कि कंप्रेसर पूरी सीमा के भीतर काम करता है. स्थिर और विश्वसनीय; ③कम तापमान वाले कंप्रेसर के निकास दबाव को बहुत अधिक होने से रोकने के लिए आयातित संघनक दबाव विनियमन वाल्व का उपयोग करें, जैसेः डेनमार्क डैनफोस ④.कंप्रेसर की सुरक्षा की रक्षा और विश्वसनीय संचालन सुनिश्चित करने के लिए कंप्रेसर के अंदर शीतलक और स्नेहक तेल की पारस्परिक घुलनशीलता को कम करने के लिए कंप्रेसर क्रैंककेस हीटर का उपयोग करें; ⑤एक स्टेनलेस स्टील लेटेड प्लेट हीट एक्सचेंजर का उपयोग कैस्केड रेफ्रिजरेशन सिस्टम के वाष्पीकरण कंडेनसर के रूप में किया जाता है, जिसमें गर्मी हस्तांतरण तापमान का अंतर छोटा होता है,उच्च गर्मी हस्तांतरण दक्षता और कॉम्पैक्ट उपस्थिति; ⑥कंप्रेसर पर पिघले हुए पानी को स्वतंत्र रूप से बहने से रोकने के लिए, कंप्रेसर के नीचे एक जल संग्रह पैन स्थापित किया जाता है, जिसे एकत्र किया जाता है और केंद्रीय रूप से डिस्चार्ज किया जाता है। ⑦सभी प्रशीतन पाइपों को नाइट्रोजन के साथ वेल्डेड किया जाता है ताकि वेल्डेजिंग के दौरान तांबे के पाइपों के अंदर ऑक्साइड स्केल का गठन न हो। |
|
| झटके अवशोषण और शोर को कम करने की प्रणाली |
यह उत्पाद पर कंपन के कारण होने वाले शोर और विकृति और रिसाव को प्रभावी ढंग से कम करने के लिए कई झटके अवशोषण और शोर में कमी डिजाइन को अपनाता हैः कम्पेसर के नीचे आयातित स्प्रिंग्स और रबर पैड का उपयोग दोहरे सदमे के अवशोषण के लिए किया जाता है, जिससे कम्पेसर के कंपन और कैस्केड कम्पेसर के गूंज को प्रभावी ढंग से कम किया जाता है। B. शोर को और कम करने के लिए बाहरी बॉक्स के अंदर आग प्रतिरोधी ध्वनि अवशोषित कपास लगाएं। सी. शीतलन प्रणाली के तांबे के पाइपों में आर्क डिजाइन और सदमे-अवशोषित ट्यूबों को लागू किया जाता है ताकि कंप्रेसर के कंपन से शीतलन पाइपों में विकृति और रिसाव को प्रभावी ढंग से रोका जा सके। |
|
|
यूनिट के आवरण को ध्वनि-अवशोषित कपास से ढंका गया है। चूंकि यूनिट के अंदर वेंटिलेशन और गर्मी फैलाव की आवश्यकता होती है, ताकि हवा में शोर के प्रसार को कम किया जा सके,तेल आधारित ध्वनि अवशोषित कपास के साथ ध्वनि बैफल्स को हवा के इनलेट और आउटलेट पर स्थापित किया जाता है ताकि वेंटिलेशन छेद के माध्यम से ध्वनि तरंगों को आंतरिक रूप से प्रसारित होने से कम किया जा सके.
B. नायलॉन पाइप क्लैंप के व्यास से कम 10 मिमी के साथ झटके-अवशोषित नली और कंप्रेसर प्रक्रिया पाइपलाइनें झटके-अवशोषित मोड़ और अनुनाद से बचने के लिए दूरस्थ निर्धारण को अपनाती हैं; इकाई झटके-अवशोषणः
सी. ठोस आधार और जमीन के माध्यम से कंप्रेसर कंपन के संचरण को कम करने के लिए प्रशीतन इकाई के नीचे एक विशेष स्प्रिंग डम्पर स्थापित किया जाता है।
डी. थर्मल इन्सुलेशन कपास मशीन (गर्म और ठंडे झटके परीक्षण कक्ष) के गैर धातु विस्तार जोड़ के इन्सुलेशन और हवा की tightness में एक दोहरी भूमिका निभाता है।यह कांच के फाइबर के कपड़े से बना हैइसकी लंबाई और चौड़ाई बाहरी त्वचा के अनुरूप है, जिसमें अच्छी विस्तारशीलता और तन्यता शक्ति है। ई. शोर में कमी और कंपन में कमी: फाइबर कपड़े और थर्मल इन्सुलेशन कपास के शरीर में ही ध्वनि अवशोषण और कंपन पृथक्करण के कार्य होते हैं।जो प्रभावी ढंग से बॉयलरों के शोर और कंपन को कम कर सकता है, प्रशंसकों और अन्य प्रणालियों.
|
||
| आर्द्रता/अर्द्रता/पानी आपूर्ति प्रणाली | ||
| आर्द्रता पद्धति | इलेक्ट्रिक स्टीम ह्यूमिडिफिकेशन (स्टेनलेस स्टील बख्तरबंद हीटर); एक्ट्यूएटर एसएसआर गैर-संपर्क ठोस राज्य रिले। | |
| आर्द्रता मापने की विधि |
आयातित एकीकृत फिनिश "वैसाला" उच्च परिशुद्धता इलेक्ट्रॉनिक आर्द्रता सेंसर (अधिक स्थिर प्रदर्शन, उच्च परिशुद्धता, और मजबूत रखरखाव मुक्त समारोह) |
|
| जल स्तर नियंत्रक | ताइवान के "फान्या" तरल स्तर इलेक्ट्रॉनिक फ्लोट स्विच को अपनाएं। | |
| आर्द्रता जल आपूर्ति विधि | वास्तविक समय में गतिशील जल आपूर्ति प्रणाली: मुख्य रूप से जल स्रोत टैंक, पानी पंप, सोलेनोइड वाल्व, ह्यूमिडिफायर, जल स्तर नियंत्रक, कनेक्टिंग नली आदि से बनी होती है। | |
| स्वचालित जल आपूर्ति प्रणाली | जल पंप उठाने + स्वचालित जल जोड़ने की प्रणाली (शुद्ध जल मशीन से लैस नहीं) उच्च तापमान और उच्च आर्द्रता के तहत लंबे समय तक अनियंत्रित संचालन के उद्देश्य को प्राप्त कर सकती है। | |
| जल पंप | इसका उपयोग ह्यूमिडिफायर को वास्तविक समय में पानी की गतिशील आपूर्ति प्रदान करने के लिए ह्यूमिडिफिकेशन की जरूरतों को पूरा करने और बॉक्स में आर्द्रता बनाए रखने के लिए किया जाता है। | |
| दबाव संतुलन उपकरण | हमारी कंपनी के परीक्षण कक्ष सभी दबाव संतुलन उपकरणों के साथ सुसज्जित हैं, जो आर्द्रता की सटीकता और स्थिरता सुनिश्चित करने के लिए कक्ष के अंदर और बाहर के दबाव को मूल रूप से समान बनाए रखते हैं। | |
| निर्जलीकरण प्रणाली | संघनक विधि निर्जलीकरण: बॉक्स में निर्जलीकरण वाष्पीकरण स्थापित है,ताकि काम के कमरे में हवा में पानी के वाष्प dehumidifying वाष्पीकरण पर पानी में संघनित और बॉक्स से बाहर निकाल दिया जाता है, कार्य कक्ष की सापेक्ष आर्द्रता को कम करता है। | |
| आर्द्रता जल | डीआयन वाष्पित जल या आसुत जल को दीर्घकालिक आर्द्रकरण जल सुनिश्चित करने के लिए एक बड़ी क्षमता वाले जल भंडारण उपकरण से लैस किया जाता है, और स्वचालित जल जोड़ प्राप्त किया जा सकता है। | |
| विद्युत नियंत्रण प्रणाली | ||
| तापमान और आर्द्रता मापने की विधि |
तापमान संग्रह कक्षा ए उच्च परिशुद्धता Pt100 बख्तरबंद प्लेटिनम प्रतिरोधों का उपयोग करता है; आर्द्रताः उच्च सटीकता इलेक्ट्रॉनिक आर्द्रता सेंसर (अधिक स्थिर प्रदर्शन, उच्च सटीकता, और अत्यंत रखरखाव मुक्त कार्य) |
|
| प्रशीतन दबाव की निगरानी | परीक्षण कक्ष में कंप्रेसर के संचालन के दौरान वास्तविक समय में गतिशील दबाव का पता लगाने के लिए कंप्रेसर की कार्य परिस्थितियों का पता लगाने के लिए दबाव सेंसर से लैस है।हमारी कंपनी के विशेष सॉफ्टवेयर और उत्कृष्ट कार्य सिद्धांतों का उपयोग करना, कंप्रेसर हमेशा एक सौम्य कामकाजी स्थिति में है, जो काफी शीतलन प्रणाली की विश्वसनीयता में सुधार कर सकते हैं और अपने कोर घटकों (जैसे कंप्रेसर) की सेवा जीवन का विस्तार,एक ही समय में, आप पेशेवर इंजीनियरों को उपकरण के रखरखाव में सुविधा प्रदान करने के लिए शीतलन प्रणाली के स्थैतिक दबाव की जांच भी कर सकते हैं। | |
| तापमान और आर्द्रता नियंत्रक | सिन्बाओ का उपयोग करना: 7-इंच (रिज़ॉल्यूशन 800×480) टीएफटी चीनी रंग एलसीडी टच मानव-मशीन इंटरफ़ेस और "ओमरॉन" कंपनी का उच्च प्रदर्शन प्रोग्रामेबल नियंत्रक (पीएलसी) जो सीधे इनपुट, डिस्प्ले,और नियंत्रण तापमान, और परीक्षण कक्ष के लिए हमारी कंपनी के विशेष सॉफ्टवेयर से लैस है, नियंत्रण प्रणाली मानव-मशीन संवाद मोड को अपनाती है; इसमें स्वचालित, बुद्धिमान और मानवीय डिजाइन है।नियंत्रण प्रणाली क्रमशः तापमान और आर्द्रता को नियंत्रित करने के लिए दो-चैनल इनपुट और दो-चैनल आउटपुट नियंत्रण विधि को अपनाती हैयह परीक्षण मापदंडों, कार्यक्रम वक्रों, कार्य समय और हीटर, ह्यूमिडिफायर, प्रशीतन इकाइयों और प्रशंसकों की कार्य स्थिति को प्रदर्शित और सेट कर सकता है। | |
| इसमें परीक्षण कार्यक्रमों के स्वचालित संचालन और पीआईडी मापदंडों के स्व-समायोजन के कार्य भी हैं; यह स्वचालित रूप से हीटिंग सिस्टम, आर्द्रता / डीहिमिडिफिकेशन सिस्टम,प्रशीतन प्रणालीपूरे तापमान/आर्द्रता नियंत्रण प्रणाली की उच्च नियंत्रण गुणवत्ता सुनिश्चित करने के लिए, सर्कुलर वेंटिलेटर, अति-तापमान अलार्म और अन्य उपप्रणाली। . | ||
| मुख्य रूप से विद्युत उपकरणों का निर्माण करते हैं |
1एसी संपर्ककर्ताः "एबीबी" 2सर्किट ब्रेकर: "एबीबी" 3थर्मल रिलेः "एबीबी" 4छोटा रिले: "ओमरॉन" 5ठोस राज्य रिलेः ताइवान शियान |
|
| मानव-कंप्यूटर संवाद इंटरफ़ेस | रंग स्पर्श प्रकार मानव-मशीन इंटरफ़ेस और उच्च प्रदर्शन प्रोग्रामेबल नियंत्रक (पीएलसी) । नियंत्रक में तीन स्तर का पासवर्ड सुरक्षा कार्य है।मानव स्पर्श के कारण बंद होने से बचने के लिए विभिन्न पासवर्ड दर्ज करने के लिए विभिन्न ऑपरेटिंग अनुमतियां हैं. | |
| प्रदर्शन विधि | एलसीडी रंग तरल क्रिस्टल डिस्प्ले, टच कंट्रोल। अंग्रेजी इंटरफ़ेस | |
| प्रदर्शन सटीकता | तापमान 0.1°C, समय 1 मिनट, आर्द्रता 0.1%RH | |
| कार्यक्रम भंडारण क्षमता |
(1) 127 कार्यक्रम तक, सुपर लंबे समय तक चलने का समय (2) प्रति खंड 999 घंटे, अधिकतम 32,000 चक्र (3) प्रत्येक कमांड का उपयोग 9999 बार किया जा सकता है। समयः 0 ¢ 99 घंटे और 59 मिनट ग्राफिक वक्र वास्तविक समय में प्रदर्शित किया जा सकता है जब कार्यक्रम निष्पादित किया जाता है। प्रदर्शित सामग्री हैः तापमान सेटिंग (एसवी) वास्तविक (पीवी) मूल्य, कार्यक्रम निष्पादन चक्र,कार्यक्रम वक्र निष्पादन कार्य, सेगमेंट ऑपरेशन समय, सेगमेंट नंबर समय, ऑपरेशन समय, शेष समय, दोष की स्थिति और विफलता समय, कार्यक्रम निष्पादन के दौरान फ़ाइल स्किप और होल्ड कार्यों के साथ; |
|
| प्रणाली कैसे काम करती है | कार्यक्रम चल रहा मोड, निरंतर चल रहा मोड | |
| डेटा प्रदर्शन | उपकरण में वर्ष, महीना, दिन और समय प्रदर्शित होता है, उपकरण का कुल चलने का समय, कार्यक्रम खंडों का चलने का समय, और शीतलन पानी का तापमान प्रदर्शित होता है। | |
| दुर्घटना का विवरण | दोष की स्थिति और संभावित कारण विश्लेषण प्रदर्शित करें। | |
| नियमित रखरखाव की जानकारी | दैनिक रखरखाव और आवधिक रखरखाव आइटम सूची नियमित रूप से उपकरण रखरखाव करने के लिए ऑपरेटरों को याद दिलाने और मार्गदर्शन करने के लिए पॉप अप। | |
| नियंत्रण कार्य | ऊपरी और निचली सीमा तापमान सुरक्षा कार्य (ध्वनि और दृश्य अलार्म उपकरणों), नियंत्रण प्रणाली भी स्वयं का पता लगाने और स्वयं का निदान कार्यों, स्वचालित गलती प्रदर्शन और अलार्म है;स्वचालित चालू और बंद टाइमिंग कार्य; स्व-निदान समारोह, कई पावर-आउट वसूली मोड के साथ। परीक्षण पूरा होने के बाद, यह स्वचालित बंद और ध्वनि और प्रकाश संकेत है। | |
| दूरस्थ निगरानी |
अंतर्निहित यूएसबी इंटरफ़ेस ऐतिहासिक वक्रों और ऐतिहासिक डेटा डाउनलोड कर सकता है - यह रिकॉर्डर को बदल सकता है और RS485, LAN (नेटवर्क पोर्ट),जीपीआरएस (मोबाइल फोन) और दूरस्थ निगरानी और डेटा संग्रह की सुविधा के लिए अन्य संचार विधियां (मानक आरएस232 या यूएसबी). यह केंद्रीय नियंत्रण उपकरण और कंप्यूटर के बीच दूरस्थ संचार प्रबंधन का एहसास कर सकते हैं. मशीन कनेक्ट करने के बाद,उपकरण के संचालन और तापमान और आर्द्रता जैसे मापदंडों को लगातार कंप्यूटर के माध्यम से निगरानी की जा सकती है(अधिकतम 32 उपकरण ऑनलाइन कनेक्ट किए जा सकते हैं) । यूएसबी फ़ंक्शनः यूएसबी2.0, रिकॉर्ड और परीक्षण ऑपरेशन डेटा डाउनलोड कर सकते हैं, एक यूएसबी फ्लैश ड्राइव के साथ सुसज्जित (क्षमता 4 जी) |
|
| संचार कार्य |
(1) बड़ी स्टोरेज स्पेस, दिन में 24 घंटे चालू होने पर 3 महीने के डेटा को बचाया जा सकता है (2) नमूना आकार 1M है, जो कंप्यूटर भंडारण की जगह ले सकता है अंतर्निहित यूएसबी इंटरफ़ेस ऐतिहासिक वक्रों और ऐतिहासिक डेटा डाउनलोड कर सकता है - यह रिकॉर्डर को बदल सकता है और RS485, LAN (नेटवर्क पोर्ट),जीपीआरएस (मोबाइल फोन) और दूरस्थ निगरानी और डेटा संग्रह की सुविधा के लिए अन्य संचार विधियां. यूएसबी फ़ंक्शनः यूएसबी2.0, रिकॉर्ड और परीक्षण ऑपरेशन डेटा डाउनलोड कर सकते हैं, एक यूएसबी फ्लैश ड्राइव के साथ सुसज्जित (क्षमता 4 जी) |
|
| उपकरण चल रहा संकेत प्रकाश | इलेक्ट्रिक कंट्रोल कैबिनेट के शीर्ष पर एक तीन रंग का ध्वनि और प्रकाश अलार्म स्थापित किया गया है, जो उपकरण चलाने, रोकने और अलार्म देने की तीन स्थितियों को प्रदर्शित कर सकता है। | |
| उपकरण उपयोग की शर्तें | ||
| आर्द्रता जल | शुद्ध जल, आसुत जल, डीआयनयुक्त जल, प्रतिरोध ≥ 500Ω.m का प्रयोग करें | |
| वोल्टेज | AC 380V±10%, 50 हर्ट्ज, तीन चरण चार तार और ग्राउंड तार | |
| स्थापित शक्ति | 126 किलोवाट, जिसमें चिलर 28 किलोवाट शामिल है | |
| परिवेश का तापमान | 5°35°C | |
| पर्यावरण आर्द्रता | < 85% आर.एच ((25°C) | |
| वायुमंडलीय दबाव | 86 ‰ 106 केपीए | |
| स्थान की आवश्यकताएं | उपकरण को एक अच्छी तरह से हवादार परीक्षण कक्ष में क्षैतिज रूप से रखा जाना चाहिए, जिसके चारों ओर संचालन और रखरखाव के लिए पर्याप्त स्थान हो; परीक्षण बॉक्स के पास एक जल निकासी तल नाली होना सबसे अच्छा है। | |
| संयंत्र के लेआउट के आयाम |
A:≥2000 मीटर; B:≥1500mm; C:≥800 मीटर; D:≥ 800 मिमी; E:≥500 मिमी |
|
| पर्यावरणीय परिस्थितियाँ | कोई मजबूत कंपन नहीं है, कोई मजबूत विद्युत चुम्बकीय क्षेत्र हस्तक्षेप नहीं है, उपकरण साइट के आसपास धूल और संक्षारक पदार्थों की कोई उच्च एकाग्रता नहीं है,और कोई प्रत्यक्ष सूर्य के प्रकाश या अन्य गर्मी स्रोतों से प्रत्यक्ष विकिरण नहीं. | |
