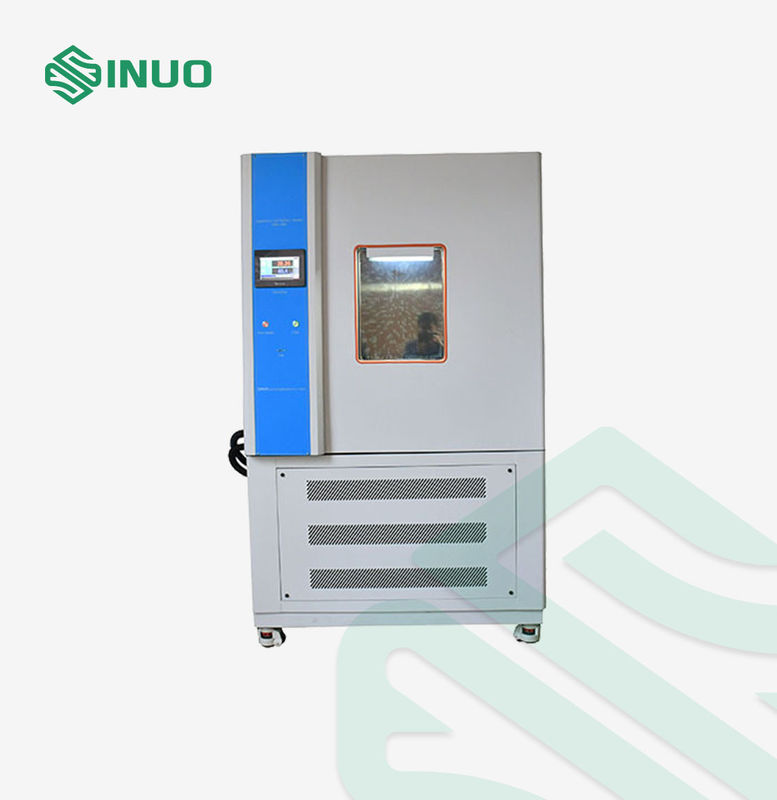

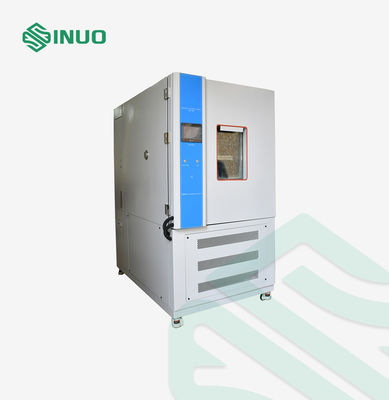

IEC60068-2-2 प्रोग्राम करने योग्य निरंतर तापमान और आर्द्रता परीक्षण कक्ष 1000L

(20% 98)% आरएच

(तापमानः 20°C~85°C, तापमान और आर्द्रता नियंत्रित करने योग्य रेंज चार्ट देखें, कोई सक्रिय गर्मी भार नहीं)

ध्वनि स्तर≤70dB ((A)

(एक ध्वनि अछूता कमरे में मापा जाता है जिसमें परिवेश का तापमान 25 डिग्री सेल्सियस और कम गूंज होता है; 9 अंकों के औसत का परीक्षण करने के लिए एक भार का उपयोग किया जाता है;प्रत्येक परीक्षण बिंदु क्षैतिज रूप से शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर ऊपर है)

अछूता भवन परिधि

1बाहरी दीवार सामग्रीः A3 बोर्ड छिड़काव

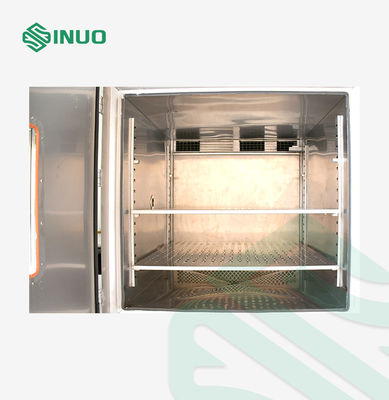

2आंतरिक दीवार सामग्रीः ब्रश स्टेनलेस स्टील प्लेट SUS#304.

3बॉक्स इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम।

4दरवाजे की इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम।

1 स्टेनलेस स्टील के लंबे धुरी वाले केन्द्रापसारक पंखे: 4 यूनिट/90W

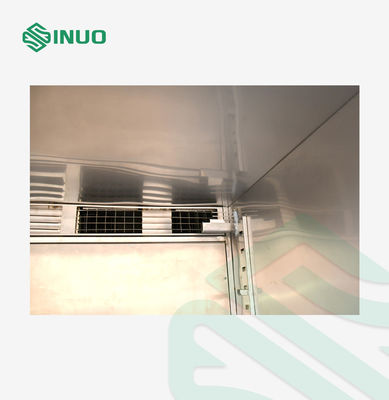

2फैन, हीटर, वाष्पीकरक (भी dehumidifier), जल निकासी उपकरण, दबाव संतुलन बंदरगाह, समायोज्य हवा गाइड प्लेट, तापमान सेंसर

1 खिड़की 400x600x40 मिमी 3-परत वैक्यूम टेम्पर्ड ग्लास।

2फ्लैट एम्बेडेड हैंडल,

3दरवाजे का हिंजः SUS #304 आयातित हिंज

4 बक्से में ऊर्जा बचत करने वाले दीपक: एलईडी ऊर्जा बचत करने वाले दीपक

5लीड छेद: φ50 मिमी 1 टुकड़ा

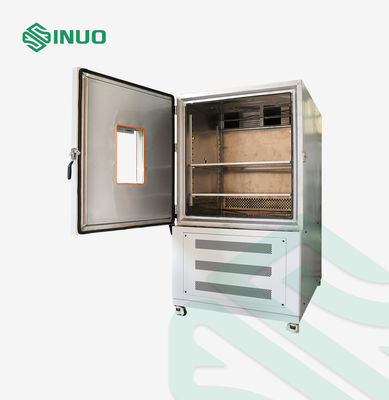

1एक टुकड़ा वाला दरवाजा बाहर की ओर खुलता है, जिसमें हिंज बाईं ओर और हैंडल दाईं ओर होता है (जब बॉक्स के सामने की ओर मुड़ता है) ।

2 एक सुरक्षा दरवाजा ताला तंत्र से लैस (दरवाजा परीक्षण कक्ष में खोला जा सकता है), दरवाजा संघनक को रोकने के लिए विद्युत गर्मी से लैस है,और इन्सुलेटिंग ग्लास अवलोकन खिड़की की देखने की सीमा लगभग (W400×H600mm) है. दरवाजे के फ्रेम पर संघनक को रोकने के लिए विद्युत हीटिंग डिवाइस

1 फिन प्रकार के हीट पाइप के आकार का स्टेनलेस स्टील का इलेक्ट्रिक हीटर

2गर्मी नियंत्रण विधिः एसएसआर (ठोस अवस्था रिले) संपर्क रहित समान अवधि के पल्स चौड़ाई मॉड्यूलेशन

हीटिंग पावरः लगभग 4 किलोवाट

1 Hitachi या Emerson कम तापमान और कम शोर वाले अति कम तापमान वाले भंवर शीतलन प्रणाली (हवा से ठंडा गर्मी अपव्यय विधि)

शीतलन विधिः वायु शीतलन

परीक्षण किए जाने वाले उत्पाद के हीटिंग लोड को प्रभावी ढंग से दूर करने के लिए ठंडा कोयला प्रवाह उपकरण के स्वचालित समायोजन को अपनाना और जर्मन/जापानी प्रौद्योगिकी

तकनीकी तालमेल।

पारंपरिक डिजाइन की तुलना में, नियंत्रण स्थिरता और पुनः प्रयोज्यता अधिक है, और यह शक्ति की बचत और अधिक ऊर्जा की बचत के सुपर दक्षता प्राप्त करता है।

1. कंडेनसर और वाष्पीकरण AC&R डबल स्पोइलर प्रकार के एल्यूमीनियम फिन डिवाइस को अपनाते हैं।

थ्रॉटलिंग डिवाइस आयातित चिमिंग रेफ्रिजरेशन सामानों को अपनाते हैं।

1नियंत्रण प्रणाली का नियंत्रक स्वचालित रूप से परीक्षण स्थितियों के अनुसार रेफ्रिजरेटर की परिचालन स्थितियों को समायोजित करता है।

वाष्पीकरण दबाव विनियमन वाल्व।

3कंप्रेसर वापसी हवा शीतलन सर्किट

4 शीतलन प्रणाली को कंपन और शोर को कम करने के उपायों जैसे कि शॉक एम्बॉस्चर ट्यूबों के साथ डिज़ाइन किया गया है।

तकनीकी संकेतक:

1. 7 इंच असली रंग टच स्क्रीन

2दो नियंत्रण विधियाँ: कार्यक्रम/सेट मूल्य

3सेंसर प्रकारः दो PT100 इनपुट (इलेक्ट्रॉनिक सेंसर इनपुट वैकल्पिक)

4. आउटपुट मोडः वोल्टेज पल्स (एसएसआर) / नियंत्रण आउटपुटः 2 चैनल (तापमान/नमी) / 2 चैनल 4-20mA एनालॉग आउटपुट/16 चैनल रिले आउटपुट (गैरक्रियात्मक)

5नियंत्रण संकेत: 8 चैनल आईएस नियंत्रण संकेत/8 चैनल टी नियंत्रण संकेत/4 चैनल एलए नियंत्रण संकेत

6अलार्म सिग्नलः 16 डीआई बाहरी बाधा अलार्म

7तापमान माप सीमाः -90.00°C--200.00°C, (वैकल्पिक -90.00°C--300.00°C) त्रुटि ±0.2°C;

8. आर्द्रता माप सीमाः 1.0%--100% आरएच, त्रुटि ±1% आरएच;

9संचार इंटरफ़ेसः (RS232/RS485, सबसे लंबी संचार दूरी 1.2 किमी है [ऑप्टिकल फाइबर 30 किमी तक पहुंच सकता है]);

10इंटरफ़ेस भाषा प्रकारः अंग्रेजी

11. चीनी वर्ण इनपुट समारोह से लैस;

12. एक प्रिंटर (यूएसबी समारोह वैकल्पिक) ला सकते हैं;

13. कई संकेत संयोजन रिले आउटपुट, संकेत तार्किक संचालन के अधीन किया जा सकता है (नहीं, और, या, या, XOR),

PLC प्रोग्रामिंग क्षमता के रूप में जाना जाता है;

14विविध रिले नियंत्रण विधियाँः पैरामीटर-> रिले मोड, रिले-> पैरामीटर मोड, तर्क संयोजन

मोड, कम्पोजिट सिग्नल मोड

15कार्यक्रम संपादन: कार्यक्रमों के 120 समूहों को प्रोग्राम किया जा सकता है, और कार्यक्रमों के प्रत्येक समूह में अधिकतम 100 खंड हो सकते हैं;

सटीकताः तापमान ±0.1°C+1 अंक, आर्द्रता ±1%R.H+1 अंक

संकल्पः तापमान ±0.01°C, आर्द्रता ±0.1%R.H.

तापमान ढलानः 0.1~9.9 सेट किया जा सकता है।

इसमें ऊपरी और निचली सीमा स्टैंडबाय और अलार्म कार्य हैं।

तापमान और आर्द्रता इनपुट सिग्नल सूखी और गीली बल्ब PT100x2.

पीआईडी नियंत्रण पैरामीटर सेटिंग्स के 9 सेट, पीआईडी स्वचालित गणना।

सूखी और गीली बल्ब स्वचालित सुधार स्क्रीन

1विरोधी अभिन्न संतृप्ति पीआईडी

2BTC संतुलित तापमान नियंत्रण विधि + DCC बुद्धिमान शीतलन क्षमता नियंत्रण + DEC बुद्धिमान विद्युत नियंत्रण (तापमान परीक्षण उपकरण)

3BTHC संतुलित तापमान और आर्द्रता नियंत्रण विधि + DCC बुद्धिमान शीतलन क्षमता नियंत्रण + DEC बुद्धिमान विद्युत नियंत्रण (तापमान और आर्द्रता परीक्षण उपकरण)

1यह स्क्रीन वार्तालाप शैली को अपनाता है, कोई कुंजी इनपुट की आवश्यकता नहीं है, और विकल्पों को सीधे स्क्रीन पर छुआ जा सकता है।

2तापमान सेट (एसवी) और वास्तविक (पीवी) मान सीधे प्रदर्शित होते हैं।

3यह वर्तमान में निष्पादित कार्यक्रम संख्या, खंड, शेष समय और चक्रों की संख्या प्रदर्शित कर सकता है।

4संचयी समय फलन।

5तापमान कार्यक्रम सेटिंग मूल्य एक ग्राफिक वक्र में प्रदर्शित किया जाता है, कार्यक्रम वक्र निष्पादन के वास्तविक समय प्रदर्शन के कार्य के साथ।

6. इसमें एक अलग प्रोग्राम संपादन स्क्रीन है, और प्रत्येक पृष्ठ पर तापमान, आर्द्रता और समय के कम से कम 5 खंड इनपुट किए जा सकते हैं।

7. चीनी और अंग्रेजी को इच्छा पर स्विच किया जा सकता है।

8. दोष संकेत स्क्रीन प्रदर्शित होती है.

9स्क्रीन बैकलाइट को समायोजित किया जा सकता है।

10. स्क्रीन डिस्प्ले सुरक्षा कार्य टाइमर, टाइमर या मैनुअल बंद करने के लिए सेट किया जा सकता है.

1प्रयोग करने योग्य कार्यक्रम समूह: अधिकतम 120 PATTEN।

2उपयोग करने योग्य स्मृति क्षमताः कुल मिलाकर 12000 खंड।

3. आदेशों का दोहराया निष्पादनः प्रत्येक आदेश को 3200 बार तक निष्पादित किया जा सकता है।

4. कार्यक्रम एक वार्तालाप शैली में बनाया गया है, जिसमें संपादन, क्लीयरिंग और सम्मिलित करने जैसे कार्य हैं।

5. सेगमेंट्स समय सेटिंग 0~99Hour59Min.

6. प्रोग्राम करने योग्य समय नियंत्रण मॉड्यूल डिवाइस x2 सेट.

7इसमें पावर-ऑफ प्रोग्राम मेमोरी है, और पावर बहाल होने के बाद स्वचालित रूप से प्रोग्राम निष्पादन शुरू और फिर से शुरू होता है।

8RS-485 या RS-232 संचार इंटरफ़ेस के साथ।

9. ग्राफिक वक्र वास्तविक समय में प्रदर्शित किया जा सकता है जब कार्यक्रम निष्पादित किया जाता है.

10इसका कार्य फ्रीजिंग क्षमता को स्वचालित रूप से समायोजित करना है।

11इसमें स्टार्ट-अप और शट-आउट कार्य निर्धारित हैं।

12दिनांक और समय समायोजन कार्य के साथ।

13बटन और स्क्रीन लॉक (लॉक) कार्य।

कंप्रेसर का अति ताप

कंप्रेसर ओवरफ्लो

कंप्रेसर का अधिक दबाव

समायोज्य अतितापमान सुरक्षा यंत्र

एयर कंडीशनिंग चैनल अत्यधिक अतितापमान

फैन मोटर अति गर्म

रिसाव से सुरक्षा

हीटिंग ट्यूब कोई हवा सुखाने सुरक्षा नहीं

अतिभार और शॉर्ट सर्किट सुरक्षा

विद्युत कटौती संरक्षण

कम जल स्तर की सुरक्षा

सपाट जमीन और अच्छी वेंटिलेशन

उपकरण के चारों ओर कोई मजबूत कंपन नहीं

उपकरण के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र प्रभाव नहीं है

उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं है

उपकरण के चारों ओर उपयोग और रखरखाव के लिए उपयुक्त स्थान छोड़ दें, जैसा कि नीचे चित्र में दिखाया गया है:

एबी दूरी लगभग 1 मीटर है

अनुमेय वोल्टेज उतार-चढ़ाव सीमाः AC (380±10) V

अनुमेय आवृत्ति उतार-चढ़ाव सीमाः (50±0.5) हर्ट्ज

सुरक्षात्मक ग्राउंड वायर का ग्राउंडिंग प्रतिरोध 4Ω से कम है

उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए इसी क्षमता का वायु या बिजली स्विच कॉन्फ़िगर करना आवश्यक है, और इस स्विच को उपकरण द्वारा उपयोग के लिए स्वतंत्र होना चाहिए।
