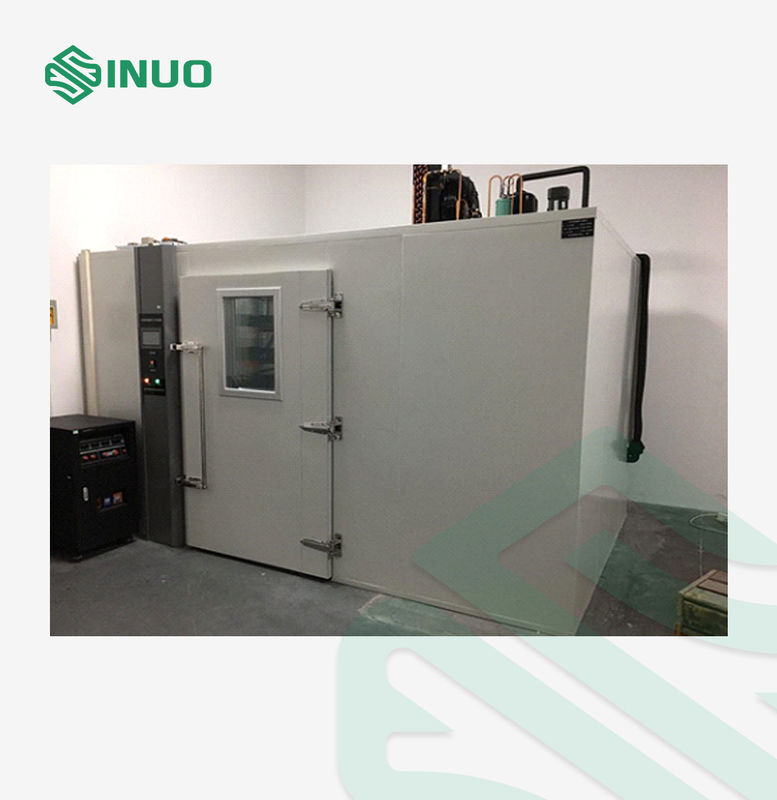

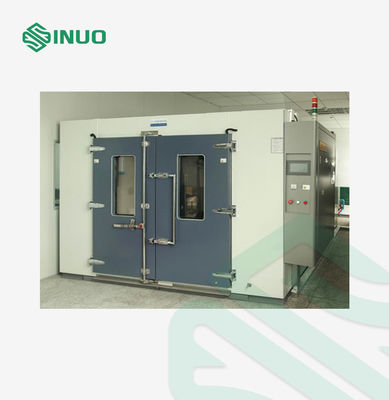

IEC60068-2-30 वॉक-इन आर्द्रता और तापमान नियंत्रित कक्ष 22m3
मानकों और खंडों का अनुपालन
आईईसी 60068-2-30:2005 पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबीः नम गर्मी, चक्र (12h+12h चक्र), आईडीटी
आईईसी 60068-2-78:2012 पर्यावरण परीक्षण-भाग 2-78: परीक्षण-परीक्षण कैबः नम गर्मी, स्थिर अवस्था, आईडीटी
आईईसी 60068-2-1:2007 पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण एः ठंडा, आईडीटी
आईईसी 60068-2-2:2007 पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी
उत्पाद की जानकारी:
यह परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनीय वातावरण का अनुकरण करता है। यह व्यापक रूप से विद्युत, इलेक्ट्रॉनिक्स,उपकरण और मीटर और भंडारण के दौरान उच्च और निम्न तापमान और आर्द्र वातावरण में उत्पाद के अन्य भाग, परिवहन और उपयोग, उच्च और निम्न तापमान और आर्द्र वातावरण के लिए उपरोक्त उत्पादों या सामग्रियों की तापमान अनुकूलन क्षमता निर्धारित करने के लिए,विशेष रूप से उत्पाद विद्युतीकरण के लिए प्रदर्शन और यांत्रिक गुणों में परिवर्तन.
तकनीकी मापदंड
| नहीं. | परियोजना | सामग्री | |
| ए | उत्पाद संख्या | SN886-6m3 | |
| बी | उत्पाद का ब्रांड | सिन्यूओ | |
| सी | कक्ष का आंतरिक आकार | W2000mm x D1500mm X H2000mm | |
| बाहरी कक्ष आयाम |
कैबिनेट भागः लगभग 2300mm W × 2890mm D ×2350 मिमी एच |
||
| D | तापमान सीमा | -70°C+180°C (रेंज समायोज्य) | |
| ताप दर | -70°C+180°C प्रक्रिया के दौरान औसत ताप दर लगभग 2~3°C/मिनट | ||
| शीतलन दर | +180°C−70°C पूरे प्रक्रिया के दौरान औसत शीतलन दर लगभग 0.7°C/मिनट | ||
| तापमान प्रदर्शन संकल्प | 0.1°C | ||
| तापमान में उतार-चढ़ाव | ≤±0.5°C | बिना भार के स्थितियों में मापा गया डेटा | |
| तापमान विचलन | ≤±2.0°C | ||
| आर्द्रता सीमा | 20%-98% आरएच | ||
| आर्द्रता विचलन | +2.0% आरएच / -3.0% आरएच | ||
| आर्द्रता विचलन | 75%RH≤±5.0%RH से नीचे, 75%RH≤+2/-3%R.H से ऊपर | ||
| आर्द्रता में उतार-चढ़ाव | ≤±2.0%R.H | ||
| तापमान और आर्द्रता नियंत्रण क्षमता के दायरे का चार्ट |
(तापमान और आर्द्रता नियंत्रित करने योग्य सीमा चार्ट का संदर्भ लें, नमी स्रोत या गर्मी भार नहीं)
|
||
| ई | मोटर शोर | ≤75dB (A) (शोर पता लगाने वाली डिवाइस को उपकरण के दरवाजे से 1 मीटर की दूरी पर मापा जाता है) | |
| F | विद्युत आपूर्ति | AC3¢5W 380V 50Hz (R, STN तीन-चरण पांच-वायर प्लस ग्राउंड वायर) (वोल्टेज उतार-चढ़ाव ≤±10%) | |
| जी | शक्ति | कुल मिलाकर 25 किलोवाट | |
| H | ऊर्जा-बचत डिजाइन | नियंत्रण प्रणाली के पीएलसी का प्रयोग परीक्षण की परिस्थितियों के अनुसार रेफ्रिजरेटर की परिचालन स्थितियों को स्वचालित रूप से समायोजित करने के लिए किया जाता है।प्रशीतन प्रणाली भार के अनुसार शक्ति समायोजित कर सकते हैं और कंप्रेसर ऊर्जा समायोजन प्रौद्योगिकी है, जो उत्कृष्ट ऊर्जा-बचत प्रभाव प्राप्त कर सकता है। | |
| मैं | शीतलन विधि | उपकरण जल-कूलिंग प्रकार को अपनाता है (पानी टावर, पानी पंप के साथ आता है) । | |
संरचना और सामग्री
|
कुल मिलाकर |
गोदाम को साइट पर ताले लगाकर इकट्ठा और स्थापित किया जाता है, और इसकी सुंदर उपस्थिति होती है।आंतरिक कक्ष और बाहरी खोल के बीच की इंटरलेयर पॉलीयूरेथेन फोम और प्रबलित स्टील प्लेटों से भरी हुई है, जो एक साथ आंतरिक और बाहरी कक्षों को अलग और मजबूत कर सकता है। संरचना ठोस है, स्थापना सुविधाजनक और त्वरित है, और निर्माण की अवधि कम है। |
| बाहरी कक्ष सामग्री | बाहरी रंग स्टील प्लेट की मानक मोटाईः 0.8 मिमी |
| आंतरिक कक्ष सामग्री | आंतरिक कक्ष SUS#304 मैट स्टेनलेस स्टील से बना है। मोटाईः 1.0 मिमी |
|
इन्सुलेशन सामग्री |
100 मिमी कठोर पॉलीयूरेथेन फोम और ग्लास ऊन, लौ प्रतिरोधी और अग्निरोधी, पर्यावरण आवश्यकताओं को पूरा करते हैं।आंतरिक कक्ष और बाहरी खोल के बीच की इंटरलेयर पॉलीयूरेथेन से भरी हुई है, जो एक साथ आंतरिक और बाहरी कक्षों को अलग और मजबूत कर सकता है। संरचना ठोस है, स्थापना सुविधाजनक और त्वरित है, और निर्माण की अवधि कम है। |
| ऊर्ध्वाधर बोर्ड और छत बोर्ड | SUS#304 मैट स्टेनलेस स्टील (पूर्ण मोटाई 1.0 मिमी) से बना |
| तल सामग्री | स्टेनलेस स्टील SUS#304 के गढ़ वाले स्लिप रोधी सामग्री से बना |
|
कक्ष का द्वार |
दरवाजे का बाहरी भाग सीएनसी काटने, तह करने और पेंट करने वाली ठंडे रोल्ड स्टील की प्लेटों से बना है (चूड़ाई 1.2 मिमी),और इंटीरियर चौकोर ट्यूबों के साथ सुदृढ़ है लंबे समय तक उपयोग के दौरान कोई विरूपण या हवा रिसाव सुनिश्चित करने के लिए. कम तापमान परीक्षण के दौरान दरवाजे के फ्रेम और दरवाजे के किनारे पर संघनक या ठंढ को रोकने के लिए एकल दरवाजे के साथ,दरवाजे के फ्रेम और दरवाजे के किनारे पर विद्युत डीफ्रॉस्टिंग उपकरण हैं. |
| नीचे | निचला जल निकासी नाली 60 मिमी चौड़ी और 30 मिमी गहरी है। यह निचले परिधि के चारों ओर डूब जाती है।2 स्टेनलेस स्टील मंजिल नालियों परीक्षण कक्ष के लिए प्रयोग किया जाता है उच्च तापमान और उच्च आर्द्रता परीक्षण करने के लिए संघनक पानी को छुट्टी देने के लिए. |
|
नीचे की प्लेट |
(क) समान भार: 500 किलोग्राम/मी2; (ख) निचली प्लेट की असर क्षमता क्षैतिज चैनल स्टील द्वारा सुनिश्चित की जाती है ताकि यह सुनिश्चित हो सके कि परीक्षण कक्ष एक सपाट सतह पर स्थापित हो।परीक्षण कक्ष के नीचे की प्लेट लोड-असर लकड़ी के वर्गों के साथ स्थापित किया जाता है. पूरी तल प्लेट पर समान तनाव सुनिश्चित करने के लिए स्टेनलेस स्टील की तल प्लेट पर 3 मिमी की एंटी स्लिप एल्यूमीनियम प्लेट लगाई गई है। |
||
|
अवलोकन खिड़की |
अवलोकन खिड़की का आकारः चौड़ाई 400*ऊंचाई 600 मिमी। दरवाजा एक गर्मी प्रतिरोधी और विरोधी पसीने 3-परत वैक्यूम बड़े ग्लास अवलोकन खिड़की से लैस है। किसी भी परीक्षण के दौरान,सतह पर कोई ठंढ या संघनक नहीं होगा. | |
|
| प्रकाश व्यवस्था | परीक्षण कक्ष में दो प्रकाश दीपक लगाए जाते हैं, जो विस्फोट-प्रूफ और नमी-प्रूफ होते हैं। | ||
|
सीसा का छेद |
शरीर 1 Φ100mm छेद, 1 नरम प्लग और 1 छेद कवर के साथ सुसज्जित है, जो बाहरी परीक्षण बिजली केबल या संकेत लाइन के माध्यम से गुजरने के लिए इस्तेमाल किया जा सकता है | |
|
| सील करना | परीक्षण कक्ष का दरवाजा सील सिलिकॉन रबर पट्टी से बना है, जो उच्च और निम्न तापमान के लिए प्रतिरोधी है, विरोधी उम्र बढ़ने, और अच्छा सील प्रदर्शन है। | ||
| दबाव संतुलन खिड़की | दबाव संतुलन खिड़की गोदाम के अंदर और बाहर के दबाव को संतुलित करती है। यह दरवाजा बाहर धकेलने से रोकती है जब आंतरिक दबाव गर्म होने के दौरान बहुत अधिक होता है,और दरवाजे को अंदर तक चूसा जाने से रोकता है और ठंडा होने के दौरान खोलने में असमर्थ होता हैयह सामान्यतः बंद होता है और दबाव अंतर बड़ा होने पर स्वचालित रूप से खुलता है। | ||
| तापमान सेंसर | आयातित प्लेटिनम PT100 तापमान सेंसर का उपयोग, उच्च सटीकता | ||
| आर्द्रता सेंसर | उच्च सटीकता और लंबे जीवन के साथ उच्च संवेदनशीलता आर्द्रता सेंसर को अपनाएं | ||
| वायु आपूर्ति प्रणाली | |||
|
हवा की आपूर्ति की योजनाबद्ध आरेख |

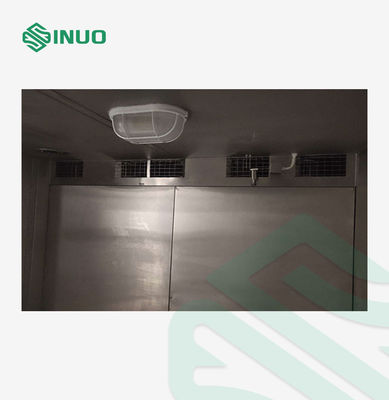

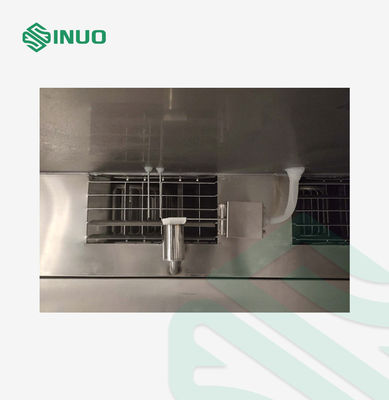

वायु निकासी ऊपरी वायु निकासी और निचली वायु वापसी की परिसंचरण वायु वापसी विधि को अपनाती है।
|
||
| वायु आपूर्ति की विशेषताएं | वायु को केन्द्रापसारक पवनचक्र द्वारा ले जाया जाता है, और वायु निकासी फलक कक्ष के अंदर एकरूपता सुनिश्चित करने के लिए हवा की दिशा को समायोजित करता है। | ||
|
सर्कुलेशन मोटर |
380 वी असिंक्रोनस मोटर का प्रयोग करना |
|
|
|
पवन पहिया |
मल्टी-विंग सेंट्रीफ्यूगल सर्कुलेशन फैन, उच्च और निम्न तापमान प्रतिरोधी एल्यूमीनियम मिश्र धातु ब्लेड |
|
|
| प्रशीतन प्रणाली | |||
|
प्रशीतन विधि |
बाइनरी कैस्केड यांत्रिक वाष्प संपीड़न |
|
|
| कंप्रेसर | जर्मन जीईए सेमी-हर्मेटिक पिस्टन कंप्रेसर या एमरसन स्क्रॉल कंप्रेसर | ||
|
रेफ्रिजरेंट |
गैर फ्लोरीन और पर्यावरण के अनुकूल HFC R404a+R23 |
|
|
|
कंडेनसर |
पानी से ठंडा उच्च दक्षता वाला शेल और ट्यूब प्रकार |
|
|
|
वाष्पीकरक |
उच्च दक्षता वाला बहु-अनुभाग एल्यूमीनियम मिश्र धातु फिन्स वाष्पीकरण (गहन फिन्स प्रकार) |
|
|
| अन्य सामान | ये सभी अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों के उच्च गुणवत्ता वाले उत्पाद हैं (दाईं ओर चित्रः फिल्टर ड्रायर) | |
|
| निर्जलीकरण | प्रशीतन प्रणाली द्वारा ठंड और निर्जलीकरण (बॉक्स में हवा ओस बिंदु से कम तापमान पर वाष्पीकरणकर्ता से गुजरती है, और नमी गिरती है) | ||
| हीटिंग और ह्यूमिडिफिकेशन सिस्टम | |||
| हीटिंग ट्यूब | विद्युत हीटिंग, उच्च गुणवत्ता वाले निकेल-क्रोमियम मिश्र धातु विद्युत हीटिंग तार प्रकार, पीआईडी पल्स चौड़ाई मॉड्यूलेशन नियंत्रण एसएसआर स्वचालित रूप से हीटिंग शक्ति को समायोजित करता है। | ||
| नियंत्रण विधि | नियंत्रक आउटपुट सिग्नल का उपयोग SSR सॉलिड स्टेट रिले के माध्यम से उच्च परिशुद्धता संपर्क रहित स्विच नियंत्रण प्राप्त करने के लिए किया जाता है। | ||
| आर्द्रता ट्यूब | बॉयलर प्रकार का विद्युत ताप, उच्च गुणवत्ता वाला निकेल-क्रोमियम मिश्र धातु विद्युत ताप तार प्रकार प्लस एसयूएस 304 कवच, पीआईडी पल्स चौड़ाई मॉड्यूलेशन नियंत्रण एसएसआर स्वचालित रूप से हीटिंग शक्ति को समायोजित करता है।वाष्प को नम करने के बाद परीक्षण कक्ष में डाला जाता है | ||
| नियंत्रण विधि | नियंत्रक आउटपुट सिग्नल का उपयोग SSR सॉलिड स्टेट रिले के माध्यम से उच्च परिशुद्धता संपर्क रहित स्विच नियंत्रण प्राप्त करने के लिए किया जाता है। | ||
| नियंत्रण प्रणाली और नियंत्रण सर्किट | |||
|
नियंत्रक |
यह ठंडा संतुलित प्रोग्राम करने योग्य रंग टच स्क्रीन तापमान और आर्द्रता नियंत्रक "7-इंच" चीनी और अंग्रेजी सही रंग टच स्क्रीन मानव-मशीन इंटरफ़ेस (स्क्रीन बातचीत प्रकार) को अपनाता है | ||
|
स्क्रीन डिस्प्ले फ़ंक्शन |
|
|
| डिस्प्ले संकल्प | तापमान 0.01°C; आर्द्रता 0.1%; समय 1 मिनट | |
| चल रहा है मोड | प्रोग्राम चल रहा है, निश्चित मूल्य चल रहा है | |
|
कार्यक्रम क्षमता |
फिक्स्ड वैल्यू ऑपरेशन का समय 9999h59m तक सेट किया जा सकता है (0 सेटिंग का अर्थ है समय सीमा के बिना निरंतर संचालन); प्रयोग करने योग्य कार्यक्रम क्षमताः अधिकतम 120 समूह; उपयोग करने योग्य मेमोरी क्षमताः प्रति समूह 120 कदम; दोहराने योग्य कमांड निष्पादनः प्रत्येक कमांड को 999 बार तक निष्पादित किया जा सकता है। |
|
| सेट करने की विधि | मानव-मशीन संवाद मोड, टच इनपुट और नियंत्रण का उपयोग करना | |
|
संचार इंटरफेस |
वक्र प्रदर्शित करने और डेटा एकत्र करने के लिए एक कंप्यूटर से जुड़ा जा सकता है (कंप्यूटर शामिल नहीं है) RS-232, RS-485 और USB संचार उपकरण |
|
| यूएसबी मेमोरी कार्ड | ऐतिहासिक वक्र, ऐतिहासिक डेटा, गर्म-स्वैप करने योग्य कार्य डाउनलोड करने के लिए प्लग करने योग्य यूएसबी फ्लैश ड्राइव | |
|
डेटा रिकॉर्डिंग विधि |
इसमें बैटरी-संरक्षित रैम है जो डिवाइस के सेटिंग वैल्यूज, सैंपलिंग वैल्यूज और सैंपलिंग टाइम को बचा सकता है; वक्र रिकॉर्डिंग अवधि को 30~60 सेकंड पर सेट किया जा सकता है,और अधिकतम मेमोरी समय ऐतिहासिक वक्रों और ऐतिहासिक डेटा के 90 दिनों को संग्रहीत करता है (जब नमूनाकरण). | |
| पावर ऑफ मेमोरी फंक्शन | पावर ऑफ रिकवरी मोड को सेट किया जा सकता हैः गर्म स्टार्ट/ठंडे स्टार्ट/स्टॉप। | |
| प्रारंभ फ़ंक्शन शेड्यूल करें | ऑपरेटर अपनी इच्छानुसार पावर-ऑन समय सेट कर सकता है, और पावर चालू होने पर समय समाप्त होने के बाद मशीन स्वचालित रूप से चलेगी। | |
| नियंत्रण सर्किट के मुख्य घटक | नियंत्रण सर्किट के मुख्य घटक सभी उच्च गुणवत्ता वाले ब्रांड हैं। विस्तृत सूची के लिए कृपया मुख्य सामग्री सूची देखें। | |
|
सर्किट प्रणाली संदर्भ आरेख |
|
प्रत्येक पंक्ति को एक पंक्ति संख्या से चिह्नित किया गया है |
| सुरक्षात्मक कार्य | टिप्पणी | |
|
1. फ्यूजलेस शॉर्ट सर्किट ब्रेकर सुरक्षा स्विच के साथ आता है 2. कंप्रेसर अधिभार और अति ताप 3. सिस्टम अतिप्रवाह/अंडरवोल्टेज सुरक्षा उपकरण 4. नियंत्रक स्व-निदान और दोष प्रदर्शन 5. कम शीतलन पानी के दबाव संरक्षण 6बिजली आपूर्ति रिवर्स फेज सुरक्षा, रिसाव और शॉर्ट सर्किट सुरक्षा 7. लोड शॉर्ट सर्किट सुरक्षा 8. सुरक्षा ग्राउंड टर्मिनल 9. फैन मोटर ओवरहीटिंग या ओवरलोड सुरक्षा 10. बॉक्स के अंदर और बाहर वायु दबाव संतुलन उपकरण |
|
|
| उपयोग की शर्तें | ||
|
1परिवेश का तापमानः -5°C~+28°C; 2सापेक्ष आर्द्रताः ≤85% आरएच; 3वायुमंडलीय दबाव: 80kPa~106kPa 4कोई मजबूत कंपन नहीं 5उपकरण की बिजली आपूर्तिः (ध्यान दें कि परीक्षण बिजली आपूर्ति शामिल नहीं है) 5.1 बिजली की आपूर्ति को 380VAC (± 10%), तीन-चरण तार + सुरक्षात्मक ग्राउंड तार, ग्राउंडिंग प्रतिरोध ≤ 4Ω पर कनेक्ट करें; 5.2 अधिकतम प्रभावी शक्तिः 25KW 6आवृत्तिः 50±0.5HZ |
||
|
उपकरण संरचना आरेख (केवल संदर्भ के लिए)
1एकल दरवाजा 2. कार्य कक्ष 34. आर्द्रता और गर्मी मिश्रण कक्ष 5बाष्पीकरक 6. हीटर 7. फैन 8. प्रशीतन इकाई 9. शीतलन टॉवर |
||
