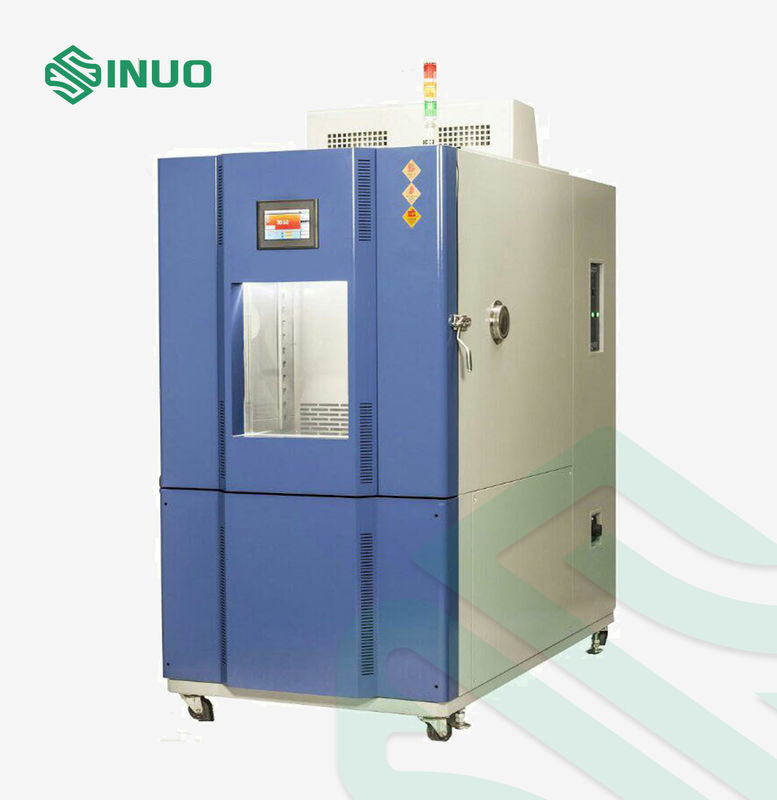

IEC60068-2-78 स्थिर तापमान आर्द्रता परीक्षण कक्ष 1500L

1. नमूना सीमा

2. मात्रा, आकार और वजन

1. नाममात्र सामग्री मात्रा

2. आंतरिक कक्ष का आकार

3. बाहरी आयाम

4. वजन

3. प्रदर्शन

1. तापमान सीमा

2. आर्द्रता सीमा

(20 ¢ 98)% आरएच (तापमान और आर्द्रता नियंत्रित करने योग्य रेंज चार्ट, कोई सक्रिय गीला और गर्मी भार नहीं)

तापमान और आर्द्रता नियंत्रित सीमा चार्ट

3. तापमान में उतार-चढ़ाव

घ. आर्द्रता में उतार-चढ़ाव

5. तापमान विचलन

6. आर्द्रता विचलन

7. तापमान प्रदर्शन संकल्प

8. आर्द्रता प्रदर्शन संकल्प

1. ताप दर

10. शीतलन दर

11. भार की स्थिति

• कार्य शोर

ध्वनि स्तर≤75dB

(एक ध्वनि अछूता कमरे में मापा जाता है जिसमें परिवेश का तापमान 25 °C और कम गूंज होता है; A भार का उपयोग करके, 8 अंकों के औसत मूल्य का परीक्षण किया जाता है;प्रत्येक परीक्षण बिंदु शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर दूर है)

4. संरचनात्मक विशेषताएं

1. सामग्री

1बाहरी दीवार सामग्रीः ए3 प्लेट छिड़काव

2.आंतरिक दीवार सामग्रीः SUS304# स्टेनलेस स्टील प्लेट
3कक्ष शरीर इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम

4दरवाजा इन्सुलेशन सामग्रीः 100 मिमी उच्च तापमान प्रतिरोधी कठोर पॉलीयूरेथेन फोम।

2. निचला संरचनात्मक बल

3. एयर कंडीशनिंग चैनल

1 स्टेनलेस स्टील के लंबे धुरी वाले केन्द्रापसारक पंखे: 4 यूनिट/90W

2फैन, हीटर, वाष्पीकरक (भी dehumidifier), जल निकासी उपकरण, दबाव संतुलन बंदरगाह, समायोज्य हवा गाइड प्लेट, तापमान सेंसर

4. परीक्षण कक्ष का मानक विन्यास

1 खिड़की 400x600x40 मिमी 3-परत वैक्यूम टेम्पर्ड ग्लास।

2फ्लैट एम्बेडेड हैंडल,

3दरवाजे का हिंजः SUS #304 आयातित हिंज

4 बक्से में ऊर्जा बचत करने वाले दीपक: एलईडी ऊर्जा बचत करने वाले दीपक

5लीड छेद: φ50 मिमी 1 टुकड़ा

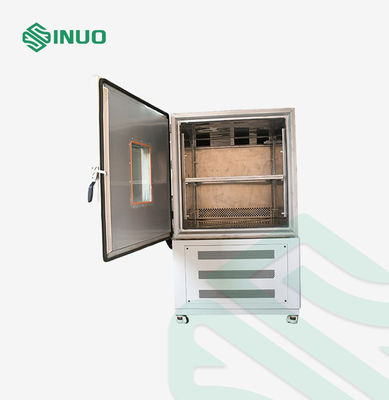

5. द्वार

एक टुकड़ा वाला दरवाजा बाहर की ओर खुलता है, जिसमें हिंज बाईं ओर और हैंडल दाईं ओर होता है (जब बॉक्स के सामने का सामना किया जाता है) ।

2 एक सुरक्षा दरवाजा ताला तंत्र से लैस (दरवाजा परीक्षण कक्ष में खोला जा सकता है), दरवाजा संघनक को रोकने के लिए विद्युत गर्मी से लैस है,और इन्सुलेटिंग ग्लास अवलोकन खिड़की की देखने की सीमा लगभग (W400×H600mm) है. दरवाजे के फ्रेम पर संघनक को रोकने के लिए विद्युत हीटिंग डिवाइस

6. नियंत्रण कक्ष

7. मशीन कक्ष

8. बिजली वितरण कैबिनेट

1. हीटर

1 फिन प्रकार के हीट पाइप के आकार का स्टेनलेस स्टील का इलेक्ट्रिक हीटर

2गर्मी नियंत्रण विधिः एसएसआर (ठोस अवस्था रिले) संपर्क रहित समान अवधि के पल्स चौड़ाई मॉड्यूलेशन

हीटिंग पावरः लगभग 4 किलोवाट

5. प्रशीतन प्रणाली

1. प्रशीतन यंत्र

1अमेरिकन इमर्सन कम शोर वाली अति निम्न तापमान वाली भंवर शीतलन प्रणाली (वायु-कूल्ड हीट डिसिपेशन विधि) ।

2 शीतलन विधिः वायु शीतलन

2. गर्म और ठंडे विनिमय उपकरण

3. हीटिंग लोड समायोजन

परीक्षण के लिए उत्पाद के हीटिंग लोड को प्रभावी ढंग से दूर करने के लिए कोल्ड कोयला प्रवाह डिवाइस के स्वचालित समायोजन को अपनाना और जर्मन/जापानी तकनीक।

पारंपरिक डिजाइन की तुलना में, नियंत्रण स्थिरता और पुनः प्रयोज्यता अधिक है, और यह शक्ति की बचत और अधिक ऊर्जा की बचत के सुपर दक्षता प्राप्त करता है।

4. उच्च दक्षता घटक

1. कंडेनसर और वाष्पीकरण AC&R डबल स्पोइलर प्रकार के एल्यूमीनियम फिन डिवाइस को अपनाते हैं।

2थ्रॉटलिंग डिवाइस आयातित चिमिंग रेफ्रिजरेशन सामानों को अपनाते हैं

5. विस्तार प्रणाली

6. वाष्पीकरण कंडेनसर

7. रेफ्रिजरेटर नियंत्रण विधि

1नियंत्रण प्रणाली का नियंत्रक स्वचालित रूप से परीक्षण स्थितियों के अनुसार रेफ्रिजरेटर की परिचालन स्थितियों को समायोजित करता है।

वाष्पीकरण दबाव विनियमन वाल्व।

3कंप्रेसर वापसी हवा शीतलन सर्किट

शीतलन प्रणाली को कंपन और शोर को कम करने के उपायों जैसे कि शॉक एम्बॉस्चर ट्यूबों के साथ डिज़ाइन किया गया है।

8. रेफ्रिजरेंट

6. विद्युत नियंत्रण प्रणाली

1. नियंत्रक

2. नियंत्रक विनिर्देश

1. 7 इंच असली रंग टच स्क्रीन

2दो नियंत्रण विधियाँ: कार्यक्रम/सेट मूल्य

3सेंसर प्रकारः दो PT100 इनपुट (इलेक्ट्रॉनिक सेंसर इनपुट वैकल्पिक)

4. आउटपुट मोडः वोल्टेज पल्स (एसएसआर) / नियंत्रण आउटपुटः 2 चैनल (तापमान/नमी) / 2 चैनल 4-20mA एनालॉग आउटपुट/16 चैनल रिले आउटपुट (गैरक्रियात्मक)

5नियंत्रण संकेत: 8 चैनल आईएस नियंत्रण संकेत/8 चैनल टी नियंत्रण संकेत/4 चैनल एलए नियंत्रण संकेत

6अलार्म सिग्नलः 16 डीआई बाहरी बाधा अलार्म

7तापमान माप सीमाः -90.00°C--200.00°C, (वैकल्पिक -90.00°C--300.00°C) त्रुटि ±0.2°C

8आर्द्रता माप सीमाः 1.0%--100% आरएच, त्रुटि ±1% आरएच

9संचार इंटरफ़ेसः (RS232 या RS485, सबसे लंबी संचार दूरी 1.2 किमी है [ऑप्टिकल फाइबर 30 किमी तक पहुंच सकता है])

10इंटरफ़ेस भाषा प्रकारः अंग्रेजी

11. कई संकेत संयोजन रिले आउटपुट, संकेत तार्किक संचालन के अधीन किया जा सकता है (नहीं, और, या, न, XOR), पीएलसी प्रोग्रामिंग क्षमता के रूप में जाना जाता है;

12विविध रिले नियंत्रण विधियाँः पैरामीटर-> रिले मोड, रिले-> पैरामीटर मोड, तर्क संयोजन मोड, समग्र संकेत मोड

13कार्यक्रम संपादन: कार्यक्रमों के 120 समूहों को प्रोग्राम किया जा सकता है, और कार्यक्रमों के प्रत्येक समूह में अधिकतम 100 खंड हो सकते हैं

3. नियंत्रक के तकनीकी मापदंड

सटीकताः तापमान ±0.1°C+1 अंक, आर्द्रता ±1%R.H+1 अंक

संकल्पः तापमान ±0.01°C, आर्द्रता ±0.1%R.H.

तापमान ढलानः 0.1~9.9 सेट किया जा सकता है।

इसमें ऊपरी और निचली सीमा स्टैंडबाय और अलार्म कार्य हैं।

तापमान और आर्द्रता इनपुट सिग्नल सूखी और गीली बल्ब PT100x2.

पीआईडी नियंत्रण पैरामीटर सेटिंग्स के 9 सेट, पीआईडी स्वचालित गणना।

सूखी और गीली बल्ब स्वचालित सुधार स्क्रीन

4. नियंत्रण विधि

1विरोधी अभिन्न संतृप्ति पीआईडी

2BTC संतुलित तापमान नियंत्रण विधि + DCC बुद्धिमान शीतलन क्षमता नियंत्रण + DEC बुद्धिमान विद्युत नियंत्रण (तापमान परीक्षण उपकरण)

3BTHC संतुलित तापमान और आर्द्रता नियंत्रण विधि + DCC बुद्धिमान शीतलन क्षमता नियंत्रण + DEC बुद्धिमान विद्युत नियंत्रण (तापमान और आर्द्रता परीक्षण उपकरण)

5. स्क्रीन डिस्प्ले फ़ंक्शन

यह स्क्रीन वार्तालाप शैली को अपनाता है, कोई कुंजी इनपुट की आवश्यकता नहीं है, और विकल्पों को सीधे स्क्रीन पर स्पर्श किया जा सकता है।

तापमान सेट (SV) और वास्तविक (PV) मान सीधे प्रदर्शित होते हैं।

यह वर्तमान में निष्पादित कार्यक्रम संख्या, खंड, शेष समय और चक्रों की संख्या प्रदर्शित कर सकता है।

ऑपरेशन संचित समय फलन।

तापमान कार्यक्रम सेटिंग मूल्य एक ग्राफिक वक्र में प्रदर्शित किया जाता है, कार्यक्रम वक्र निष्पादन के वास्तविक समय प्रदर्शन के कार्य के साथ।

इसमें एक अलग प्रोग्राम संपादन स्क्रीन है, और प्रत्येक पृष्ठ पर तापमान, आर्द्रता और समय के कम से कम 5 खंड इनपुट किए जा सकते हैं।

दोष संकेत स्क्रीन प्रदर्शित होती है.

स्क्रीन बैकलाइट को समायोजित किया जा सकता है।

स्क्रीन डिस्प्ले सुरक्षा कार्य टाइमर, टाइमर या मैन्युअल बंद करने के लिए सेट किया जा सकता है।

6. कार्यक्रम क्षमता और नियंत्रण कार्य

प्रयोग करने योग्य कार्यक्रम समूह: अधिकतम 120 PATTEN।

उपयोग करने योग्य मेमोरी क्षमताः कुल मिलाकर 12000 खंड।

आदेशों का दोहराया निष्पादनः प्रत्येक आदेश को 3200 बार तक निष्पादित किया जा सकता है।

यह कार्यक्रम वार्तालाप शैली में बनाया गया है, जिसमें संपादन, क्लीयरिंग और सम्मिलन जैसे कार्य हैं।

सेगमेंट्स समय सेटिंग 0~99Hour59Min.

प्रोग्राम करने योग्य टाइमिंग कंट्रोल मॉड्यूल डिवाइस x2 सेट।

इसमें पावर ऑफ प्रोग्राम मेमोरी है, और पावर बहाल होने के बाद स्वचालित रूप से प्रोग्राम निष्पादन शुरू और फिर से शुरू होता है।

RS-485 या RS-232 संचार इंटरफेस के साथ।

प्रोग्राम के निष्पादन के समय वास्तविक समय में ग्राफिक वक्र प्रदर्शित किए जा सकते हैं।

इसका कार्य फ्रीजिंग क्षमता को स्वचालित रूप से समायोजित करना है।

इसमें स्टार्ट-अप और शटडाउन कार्य निर्धारित हैं।

दिनांक और समय समायोजन समारोह के साथ।

बटन और स्क्रीन लॉक (LOCK) फ़ंक्शन।

7. सुरक्षा सुरक्षा यंत्र

1. प्रशीतन प्रणाली

2. परीक्षण कक्ष

3. अन्य सुरक्षा

1. लीक सुरक्षा

2. हीटिंग ट्यूब कोई हवा सुखाने सुरक्षा

3अतिभार और शॉर्ट सर्किट संरक्षण

4. बिजली काटे जाने की सुरक्षा

5कम जल स्तर की सुरक्षा

8. उपयोग की शर्तें

1. स्थापना स्थल

1जमीन समतल और अच्छी तरह हवादार है।
2. उपकरण के आसपास कोई मजबूत कंपन नहीं है
3उपकरण के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं
4उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं
5उपकरण के चारों ओर उपयुक्त उपयोग और रखरखाव स्थान छोड़ दिया जाता है, जैसा कि नीचे दिखाया गया हैः

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com

2. पर्यावरणीय परिस्थितियाँ

Imax≤32A

Pmax≤13KW
