| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN881C-12m³ |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/महीना |

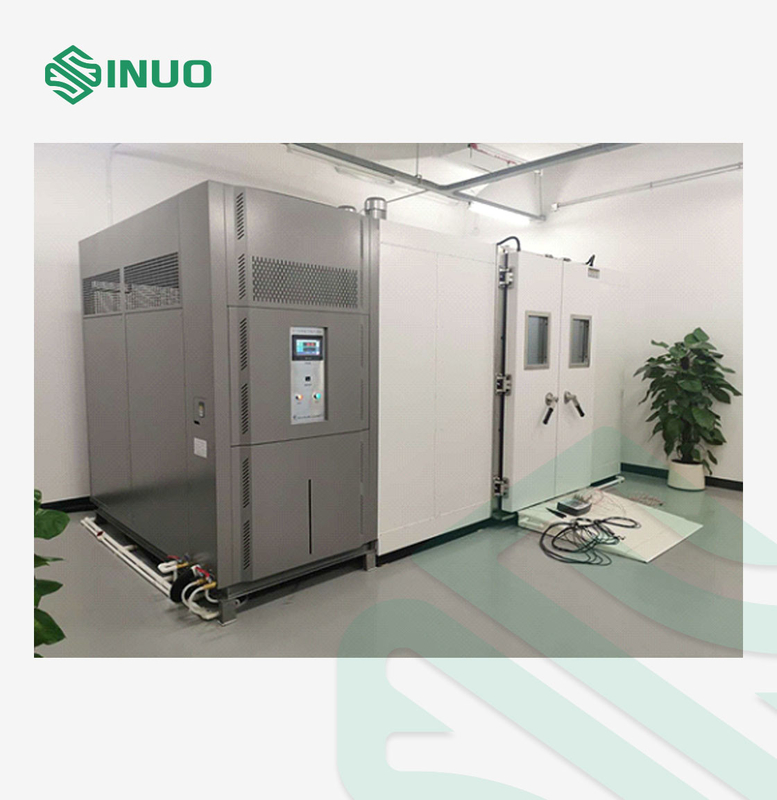

IEC60068-2-1 वॉक-इन तापमान और आर्द्रता पर्यावरण परीक्षण कक्ष 12m³
अनुपालन किए गए मानक एवं खंड
IEC60068-2-1:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण-परीक्षण ए: सर्दी, आईडीटी"
IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-शुष्क ताप, आईडीटी"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, आईडीटी"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण डीबी: नम गर्मी, चक्रीय (12 घंटे+12 घंटे चक्र), आईडीटी"
उत्पाद की जानकारी:
यह वॉक-इन परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनशील वातावरण का अनुकरण करता है।भंडारण, परिवहन और उपयोग के दौरान उच्च और निम्न तापमान और आर्द्र वातावरण के तहत विद्युत, इलेक्ट्रॉनिक्स, उपकरण और मीटर और अन्य उत्पाद भागों के अनुकूलन क्षमता परीक्षण में इसका व्यापक रूप से उपयोग किया जाता है, ताकि उपरोक्त उत्पादों या सामग्रियों की उच्च और निम्न तापमान अनुकूलन क्षमता निर्धारित की जा सके। तापमान और आर्द्र वातावरण, विशेष रूप से उत्पाद विद्युतीकरण के लिए प्रदर्शन और यांत्रिक गुणों में परिवर्तन।
तकनीकी मापदंड
1. मुख्य तकनीकी पैरामीटर
| नहीं। | परियोजना | सामग्री |
| ए | उत्पाद संख्या | SN881C-12m³ |
| बी | उत्पाद का ब्रांड | सिनुओ |
| सी | भीतरी आकार | D2000 x W2000 X H2500 (मोटर के बिना) मिमी, वॉल्यूम: 12m³ |
| बाहरी आकार | कैबिनेट भाग: लगभग 3350 D × 2500W × 2950H मिमी | |
| डी | तापमान की रेंज | -70℃～+150℃(रेंज समायोज्य) |
| तापमान एकरूपता | ≤2.0℃ (कोई भार नहीं) | |
| तापन दर | ≥3.0℃/मिनट (+150℃ ~ -70℃ औसत) | |
| ठंडा करने की दर | ≥2.0℃/मिनट (-70℃ ~ +150℃ औसत) | |
| तापमान में उतार-चढ़ाव | ≤±0.5℃ | |
| तापमान विचलन | ±2.0℃ | |
| तापमान संकल्प | 0.1℃ | |
| आर्द्रता सीमा |
20%आरएच～98%आरएच
|
|
| आर्द्रता विचलन | ±3%(≤75%आरएच), ±5%(≤75%आरएच) | |
| आर्द्रता संकल्प | 0.1% आरएच | |
| इ | मोटर का शोर | ≤75dB (ए) |
| एफ | शक्ति |
प्रशीतन: 4.5KW*2 पीसी = 9 किलोवाट तापन: 12KW आर्द्रीकरण: 12KW मोटर: 0.75KW*6=4.5W अन्य: ≈1.5KW कुल स्थापित बिजली: Pmax≤39KW (अंतिम डिजाइन के अधीन) |
| जी | ठंडा पानी प्रसारित करना |
विधि: पानी ठंडा करना।यह स्थिर और कम शोर वाला है.घरेलू प्रसिद्ध ब्रांड। प्रवाहमापी: 15टी/घंटा नल के पानी की आवश्यकताएँ: पानी का पाइप: 1/2 "पानी का दबाव: 0.3 ~ 0.6 एमपीए |
2. स्थापना और उपयोग का वातावरण
| नहीं। | सामग्री | परियोजना |
| ए | वायुमंडलीय वातावरण |
परिवेश का तापमान: 5℃~+35℃, सापेक्षिक आर्द्रता: ≤90% आरएच आसपास घटकों, संक्षारक गैसों और ज्वलनशील और विस्फोटक वातावरण की उच्च सांद्रता नहीं होनी चाहिए |
| बी | बिजली की आपूर्ति |
AC380V±10%, 50HZ±1HZ, तीन-चरण पांच-तार प्रणाली पावर केबल लीड होल परीक्षण कक्ष के निचले दाहिने हिस्से में है |
| सी | मैदान | ग्राउंडिंग प्रतिरोध बोल्ट बॉक्स बेस के दाहिने पिछले हिस्से पर है |
| डी | नाली | बॉक्स का जल निकासी छेद बॉक्स बेस के बाईं ओर है, और एक DN10 सिलिकॉन ट्यूब 3 मीटर शामिल है। |
| इ | स्थापना स्थल आवश्यकताएँ | बॉक्स के दरवाज़े को सामान्य रूप से खोलने और बंद करने के लिए जगह छोड़ें, अच्छा वेंटिलेशन हो, और ज़मीन की वहन क्षमता 800 किग्रा/㎡ से कम न हो |
3. चैम्बर निर्माण
| नहीं। | परियोजना | सामग्री | ||||||||||||||||
| ए | डिवाइस लेआउट |
परीक्षण कक्ष और प्रशीतन इकाई विभाजित डिज़ाइन के हैं।उपकरण स्थापित होने के बाद, प्रशीतन पाइपलाइन और विद्युत सर्किट को जोड़ा जाता है और मशीन शुरू करने से पहले जांच की जाती है। नियंत्रक एक स्वतंत्र नियंत्रण कैबिनेट को अपनाता है और प्रयोगशाला के दाईं ओर स्थापित किया जाता है। उपकरण एक विभाजित प्रकार को अपनाता है, और प्रशीतन इकाई और विद्युत नियंत्रण कैबिनेट उपकरण के दाईं ओर स्थापित होते हैं। बॉक्स बॉडी और यूनिट के बीच का कनेक्शन विस्फोट-प्रूफ जंक्शन बॉक्स और गैल्वनाइज्ड स्टील पाइप को अपनाता है, और कनेक्शन प्रक्रिया विस्फोट-प्रूफ के लिए प्रासंगिक राष्ट्रीय मानकों के अनुरूप होती है।
|
||||||||||||||||
| बी | शंख | 1.0 मिमी कोल्ड-रोल्ड स्टील प्लेट से बना है, जो कंप्यूटर ग्रे एंटी-स्टैटिक स्प्रे पेंट द्वारा इंगित किया गया है | ||||||||||||||||
| इन्सुलेशन सामग्री | पीयू (पॉलीयूरेथेन) फोम + अल्ट्रा-फाइन सेंट्रीफ्यूगल ग्लास ऊन मिश्रित इन्सुलेशन परत, ≥100 मिमी | |||||||||||||||||
| आंतरिक दीवार |
भीतरी दीवार किससे बनी है?1.2 मिमी SUS304 स्टेनलेस स्टील प्लेट, और लंबे समय तक परीक्षण के बाद कोई रिसाव न हो यह सुनिश्चित करने के लिए सभी बिना सील किए गए टीआईजी को लगातार वेल्ड किया जाता है। नीचे की प्लेट एक स्टेनलेस-स्टील पैटर्न एंटी-स्किड प्लेट है जिसकी भार वहन क्षमता ≥300kg/m2 (समान भार) है। बॉक्स के निचले हिस्से को आंशिक रूप से उपचारित और ठोस बनाया गया है।प्रबलित निचली संरचना.फर्श थर्मल इन्सुलेशन परत और बॉक्स दीवार का थर्मल इन्सुलेशन प्रदर्शन।शीर्ष प्लेट सुसंगत है, और जल निकासी खाई नीचे आरक्षित हैं। |
|||||||||||||||||
| सी | वायु आपूर्ति प्रणाली |

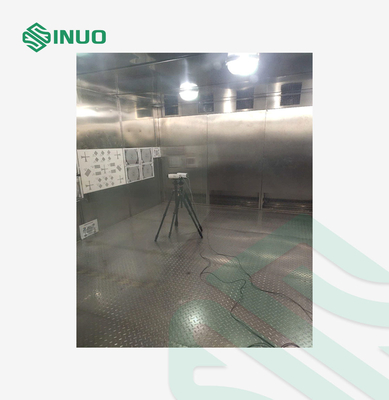

वायु वाहिनी स्टूडियो के पीछे स्थित है: विस्फोट-प्रूफ मोटर को बॉक्स के शीर्ष पर स्थापित किया गया है, एल्यूमीनियम केन्द्रापसारक प्रशंसक प्ररित करनेवाला को परीक्षण बॉक्स के शीर्ष पर स्थापित किया गया है, और तापमान एकरूपता की आवश्यकताओं को पूरा करने के लिए हवा को वॉल्यूट के वायु आउटलेट के माध्यम से समान रूप से आपूर्ति की जाती है। |
||||||||||||||||
| डी | दरवाजा |
1. 2 विभाजित दरवाज़े स्थापित करें, दरवाज़ा खोलने का आकार (800+800) W×2000Hmm 2. दरवाजे को डबल-लेयर उच्च और निम्न तापमान प्रतिरोधी नरम सिलिकॉन रबर सीलिंग पट्टी से सील किया गया है 3. रोटरी काज दरवाजा खोलने का कोण ≥ 120 डिग्री सुनिश्चित कर सकता है 4. दरवाजे के अंदरूनी किनारे को एक स्थिर तापमान हीटिंग बेल्ट के साथ सेट किया गया है, और नियंत्रण प्रणाली स्वचालित रूप से स्टूडियो तापमान के अनुसार डीफ्रॉस्ट करने के लिए हीटिंग बेल्ट को चालू कर देती है। |
||||||||||||||||
| इ | अवलोकन खिड़की |
गेट पर दृश्य अवलोकन विंडो (400×500 मिमी) के दो सेट स्थापित किए गए हैं।अवलोकन विंडो ग्लास इलेक्ट्रिक हीटिंग फिल्म के साथ लेपित मल्टी-लेयर इंसुलेटिंग ग्लास से बना है।अवलोकन विंडो में उच्च प्रकाश संप्रेषण, अच्छा ताप इन्सुलेशन प्रभाव और कांच की सतह पर कोई प्रतिरोध तार नहीं है।अवलोकन और अन्य लाभ, जब स्टूडियो का तापमान परिवेश के तापमान से कम होता है, तो नियंत्रण स्वचालित रूप से अवलोकन विंडो के डिफॉगिंग फ़ंक्शन को चालू कर देता है।
|
||||||||||||||||
| एफ | विस्फोट रोधी उपाय |
1. मोटर पेशेवर मोटर को अपनाती है: 0.75KW, IP55 के 6 सेट 2. प्ररित करनेवाला और वॉल्यूट के बीच घर्षण से चिंगारी को रोकने के लिए पंखे का वॉल्यूट एल्यूमीनियम से बना होता है; 3. आंतरिक और बाहरी दोनों आवरण विश्वसनीय ग्राउंडिंग लाइनों के साथ प्रदान किए जाते हैं, और उपकरण की सतह पर प्रवाहकीय एंटी-स्टैटिक पेंट का छिड़काव किया जाता है ताकि यह सुनिश्चित किया जा सके कि उपकरण आवरण की सतह पर कोई स्थैतिक बिजली जमा न हो सके। 4. तापमान सेंसर (पीटी100) विस्फोट-प्रूफ सेंसर को अपनाता है। 5. हीटिंग डिवाइस एक स्टेनलेस-स्टील हीटर है जिसमें खुली लौ नहीं होती है।
6. विस्फोट-प्रूफ विद्युत उपकरणों की वायरिंग राष्ट्रीय विस्फोट-प्रूफ आवश्यकताओं को पूरा करती है। 7. कार्य कक्ष में तापमान के अत्यधिक बढ़ने के खतरे को रोकने के लिए एक स्वतंत्र ओवर-तापमान रक्षक, यानी दो-खंड तापमान संरक्षण उपकरण स्थापित करें। |
||||||||||||||||

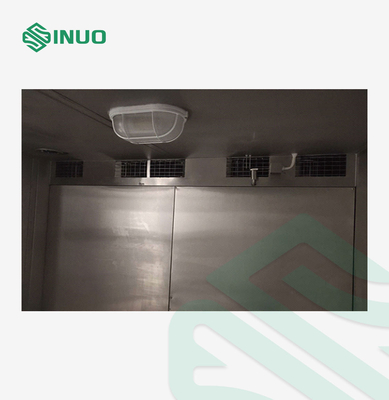

| जी | बॉक्स में विस्फोट-रोधी प्रकाश व्यवस्था | विस्फोट-रोधी प्रकाश जुड़नार के अंतर्निर्मित 2 सेट यह सुनिश्चित करते हैं कि बॉक्स में नमूनों को किसी भी कामकाजी परिस्थितियों में स्पष्ट रूप से देखा जा सकता है। | ||||||||||||||||
| एच | परीक्षण छेद | स्टूडियो के बाईं और दाईं ओर φ100 परीक्षण छेद के 2 पीसी स्थापित किए गए हैं, और परीक्षण एक स्टेनलेस-स्टील कवर और एक लचीले सिलिकॉन रबर छेद प्लग से सुसज्जित है।(उद्घाटन की विशिष्ट संख्या ग्राहक की आवश्यकताओं के अनुसार व्यवस्थित की जाती है) | ||||||||||||||||
| जे | वायु दाब संतुलन उपकरण | सुनिश्चित करें कि उपकरण को गर्म करने, ठंडा करने और लगातार परीक्षण के दौरान बॉक्स में हवा का दबाव मूल रूप से बाहर के दबाव के समान ही हो। | ||||||||||||||||

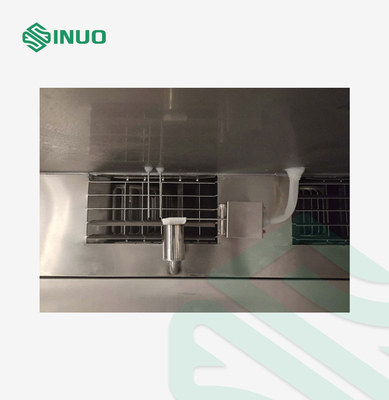

| क | हीटर |
1. निकल-क्रोमियम मिश्र धातु हीटिंग तार हीटर 2. हीटर नियंत्रण मोड: गैर-संपर्क समान अवधि पल्स चौड़ाई समायोजन, एसएसआर (सॉलिड स्टेट रिले) 3. हीटर की शक्ति: ≤12.0KW |
||||||||||||||||
| एन | जल आपूर्ति उपकरण |
स्वचालित जल पुनःपूर्ति उपकरण अपनाया गया है।नल के पानी को 1/2" पानी के पाइप से जोड़ने के बाद, जल आपूर्ति उपकरण एक अंतरराष्ट्रीय प्रसिद्ध ब्रांड है, जो स्वचालित रूप से पानी को फ़िल्टर और विआयनीकृत कर सकता है। विखनिजीकृत जल प्रवाह: 10L/h पानी का दबाव: 0.1～0.25Mpa पानी की कठोरता: ≤0.03mol/L (1.5mg/L, CaCO3 के रूप में गणना की गई) मी, आर्द्रीकरण जल के लिए राष्ट्रीय मानक, उपकरण के आर्द्रीकरण भाग के लिए आवश्यक विआयनीकृत पानी प्रदान करने के लिए |
4. शीतलन प्रणाली
| नहीं। | परियोजना | सामग्री |
| ए | ठंडा करने की विधि | मैकेनिकल कैस्केड संपीड़न प्रशीतन को अपनाएं |
| बी | लोड गणना | पेशेवर लोड गणना सॉफ़्टवेयर उपयोगकर्ता की उपयोग स्थितियों के अनुसार ग्राहक के लिए शीघ्र, वैज्ञानिक और उचित रूप से उपयुक्त मॉडल का चयन कर सकता है। |
| सी | कंप्रेसर | एक स्वतंत्र जल-ठंडा कैस्केड प्रशीतन इकाई जिसमें दो बिट्ज़र अर्ध-हर्मेटिक कम्प्रेसर शामिल हैं। |
| डी | रेफ्रिजरेंट |
नए रेफ्रिजरेंट जो अंतर्राष्ट्रीय पर्यावरण संरक्षण आवश्यकताओं को पूरा करते हैं: 1. उच्च तापमान ग्रेड: R404A 2. निम्न तापमान ग्रेड: R23 |
| इ | मुख्य विशेषता |
1. प्रशीतन प्रणाली का मुख्य विन्यास यूरोप और संयुक्त राज्य अमेरिका से आयातित घटकों को अपनाता है।विशिष्ट कॉन्फ़िगरेशन के लिए, उपकरण की मुख्य कॉन्फ़िगरेशन सूची देखें; 2. डैनफॉस स्टेनलेस स्टील ब्रेज़्ड प्लेट हीट एक्सचेंजर का उपयोग कैस्केड रेफ्रिजरेशन सिस्टम के बाष्पीकरणीय कंडेनसर के रूप में किया जाता है, जिसमें छोटे ताप हस्तांतरण तापमान अंतर, उच्च ताप विनिमय दक्षता और कॉम्पैक्ट उपस्थिति होती है; 3. कंप्रेसर पर डीफ़्रॉस्टेड पानी को स्वतंत्र रूप से बहने से रोकने के लिए, कंप्रेसर के नीचे एक पानी प्राप्त करने वाली ट्रे स्थापित की जाती है, जिसे केंद्रीकृत तरीके से एकत्र और डिस्चार्ज किया जाता है; 4. सिस्टम दबाव प्रदर्शित करने के लिए एक दबाव नापने का यंत्र से लैस, जो प्रशीतन प्रणाली के निरीक्षण और रखरखाव के लिए सुविधाजनक है |
| एफ | शॉक अवशोषण और शोर में कमी |
प्रयोगशाला में शोर को कम करने के लिए, इकाई के आंतरिक शोर में कमी और कंप्रेसर के सदमे अवशोषण की एक व्यापक योजना अपनाई जाती है। 1. कंप्रेसर भिगोना 1.1 बेस के माध्यम से यूनिट फ्रेम में कंप्रेसर कंपन के संचरण को कम करने के लिए कंप्रेसर के नीचे शॉक-अवशोषित स्प्रिंग्स और रबर पैड स्थापित करें; 1.2 कंप्रेसर सक्शन और एग्जॉस्ट पाइप पाइप के माध्यम से कंपन संचरण को कम करने के लिए अमेरिकन पैकलेस या इटालियन कास्टेल से धातु शॉक-अवशोषित होज़ का उपयोग करते हैं। 1.3 कंप्रेसर प्रक्रिया पाइपलाइन अनुनाद से बचने के लिए शॉक-अवशोषित मोड़ और डिस्टल फिक्सेशन को अपनाती है 2. इकाई में मफलर; यूनिट के आवरण को ध्वनि-अवशोषित कपास से चिपकाया गया है।चूंकि यूनिट के इंटीरियर को वेंटिलेशन और गर्मी अपव्यय की आवश्यकता होती है, इसलिए शोर के वायु संचरण को कम करने के लिए, कमरे में ध्वनि तरंगों के संचरण को कम करने के लिए एयर इनलेट और आउटलेट पर तेल-अवशोषित ध्वनि-अवशोषित कपास के साथ ध्वनि अवरोधक स्थापित किए जाते हैं। वेंटिलेशन छेद के माध्यम से. |
5. एयर कंडीशन
| नहीं। | परियोजना | सामग्री |
| ए | तापमान माप | आयातित उच्च परिशुद्धता VAISALA सेंसर |
| बी | गरम करना |
1. हीटिंग डिवाइस विस्फोट रोधी बख्तरबंद हीटर है 2. सॉलिड-स्टेट रिले का उपयोग गैर-संपर्क शून्य-क्रॉसिंग स्टार्ट-अप के लिए किया जाता है ताकि हीटर बिना संपर्क चिंगारी और शोर के काम कर सके और इसकी लंबी सेवा जीवन हो। |
| सी | तापमान नियंत्रण | नियंत्रक निर्धारित मूल्य के साथ तापमान सेंसर सिग्नल की तुलना करता है, और स्वचालित रूप से पीआईडी आउटपुट के माध्यम से हीटिंग पावर को समायोजित करता है, ताकि उपकरण बॉक्स में वायु थर्मामीटर एक गतिशील संतुलन तक पहुंच सके। |
6. इलेक्ट्रॉनिक नियंत्रण
| नहीं। | परियोजना | सामग्री |
| ए | नियंत्रक पैरामीटर |
कोरियाई "सानयुआन" TEIM 2700 रंग टच स्क्रीन नियंत्रक का उपयोग करते हुए, मुख्य विशेषताएं इस प्रकार हैं:
|
| बी | पारणशब्द सुरक्षा | नियंत्रक के पास स्पष्ट प्राधिकरण के साथ एक बहु-स्तरीय पासवर्ड फ़ंक्शन है, जो गलत संचालन के कारण होने वाले आकस्मिक शटडाउन या परीक्षण रुकावट को रोक सकता है। |
| सी | होस्ट कंप्यूटर (दो डिवाइस एक कंप्यूटर साझा करते हैं) |
1. यूएसबी डेटा रिकॉर्डिंग फ़ंक्शन: 2. आप इतिहास रिकॉर्ड फ़ाइल में कहीं भी किसी भी यू डिस्क को सीधे सम्मिलित कर सकते हैं, और कंप्यूटर पर पढ़ने और विश्लेषण जैसे कार्य कर सकते हैं। 3. शक्तिशाली पीसी सॉफ्टवेयर फ़ंक्शन, मानक 10M/100M ईथरनेट इंटरफ़ेस, स्वचालित आईपी पता अधिग्रहण, नेटवर्क पहचान और आसान नियंत्रण। 3.1.होस्ट कंप्यूटर: होस्ट कंप्यूटर एक नेटवर्क केबल के माध्यम से सीधे टेस्ट बॉक्स से जुड़ा होता है 3.2 लैन: एकाधिक कंप्यूटर और एकाधिक UMC1000 नियंत्रण क्षेत्र LAN कनेक्शन 3.3 वेब सर्वर रिमोट सिंक्रोनाइजेशन; इंटरनेट नेट परीक्षण के माध्यम से रिमोट मॉनिटरिंग की जा सकती है। |
| डी | सुरक्षा संरक्षण |
1. कार्मिक सुरक्षा 1.1 रिसाव संरक्षण 2. उपकरण सुरक्षा: 2.1 बिजली आपूर्ति चरण हानि, चरण त्रुटि, वोल्टेज अस्थिरता संरक्षण; 2.2 नियंत्रण लूप वर्तमान सीमित सुरक्षा 2.3 फैन मोटर अधिभार संरक्षण 2.4 कंप्रेसर वर्तमान अधिभार संरक्षण 2.5 कंप्रेसर ओवरहीटिंग सुरक्षा 2.6 कंप्रेसर उच्च दबाव संरक्षण 2.7 हीटर शॉर्ट सर्किट संरक्षण 2.8 उपकरण रिसाव संरक्षण 2.9 माध्यमिक स्वतंत्र अति-तापमान संरक्षण कार्य |
7. पर्यावरण का उपयोग करें
| पर्यावरण की स्थिति |
तापमान: 5℃～35℃ सापेक्ष आर्द्रता: ≤85 वायुमंडलीय दबाव: 80-106 केपीए |
| साइट की शर्तें |
आसपास कोई तेज़ कंपन नहीं है; कोई सीधी धूप या अन्य ताप स्रोतों से सीधा विकिरण नहीं; कोई तेज़ वायु प्रवाह नहीं: जब आस-पास की हवा को प्रवाहित करने के लिए बाध्य करने की आवश्यकता होती है, तो कोई वायु प्रवाह सीधे बॉक्स में नहीं भेजा जाता है; आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं है; आसपास धूल और संक्षारक पदार्थों की अधिक सांद्रता नहीं है। |
| बिजली आपूर्ति की स्थिति |
वोल्टेज और आवृत्ति: AC380V±10%, 50Hz, तीन-चरण चार-तार + सुरक्षात्मक ग्राउंड वायर सुरक्षात्मक ग्राउंड वायर का ग्राउंडिंग प्रतिरोध: सुरक्षात्मक ग्राउंड वायर का ग्राउंडिंग प्रतिरोध 4Ω से कम है |
8. विन्यास
| प्रकार | नाम | मॉडल विशिष्टताएँ | मात्रा | इकाई | ब्रांड | टिप्पणी |
| बिजली की आपूर्ति | बिजली का केबल | 25m㎡ | 5 | एम | साउथवायर | |
| पावर कॉर्ड ट्यूब | 75 मिमी | 50 | एम | लेसो | बाहर की तरफ ट्यूब | |
| जलापूर्ति | जल आपूर्ति पाइप | डीएन25 | 50 | एम | लेसो | |
| वाल्व | डीएन25 | 4 | पीसी | लेसो | ||
| संरचनात्मक प्रणाली | बॉक्स के अंदर | स्टेनलेस स्टील | 1 | तय करना | सिनुओ | |
| बक्सा खोल | A3 स्टील प्लेट | 1 | तय करना | सिनुओ | ||
| कुंडलित वक्र | स्टेनलेस स्टील | 4 | तय करना | सिनुओ | ||
| केन्द्रापसारक प्ररित करनेवाला | एल्यूमीनियम मिश्र धातु | 4 | पीसी | घरेलू | ||
| इंसुलेटिंग ग्लास | टेम्परिंग | 1 | पीसी | घरेलू | अवलोकन खिड़कियों के लिए | |
| दरवाज़े का ताला | जस्ती | 4 | तय करना | सिनुओ | ||
| काज | जस्ती | 8 | तय करना | सिनुओ | ||
| संतुलन वायु छिद्र | स्टेनलेस स्टील | 1 | तय करना | सिनुओ | ||
| वाहक प्लेट | स्टेनलेस स्टील | 4 | पीसी | सिनुओ | ||
| इकाई | चैनल स्टील | 2 | तय करना | सिनुओ | ||
| नियंत्रण कैबिनेट | 800*800*2200 | 1 | तय करना | सिनुओ | ||
| मोटर फ्रेम | चैनल स्टील | 4 | पीसी | सिनुओ | ||
| बाष्पीकरणकर्ता रैक | स्टेनलेस स्टील | 1 | पीसी | सिनुओ | ||
| सील पट्टी | 2# | 20 | एम | सिनुओ | ||
| बिजली के हीटर | स्टेनलेस स्टील | 1 | तय करना | घरेलू | ||
| मोटर | एल=195 | 6 | तय करना | घरेलू | ||
| कंप्रेसर | 4.5 kw | 2 | तय करना | बिज़ेल | ||
| विद्युत चुम्बकीय वाल्व | 1068/3 | 2 | तय करना | कास्टेल | ||
| कंडेनसर | 16 मिमी | 2 | तय करना | पसंद के अनुसार निर्मित | ||
| बाष्पीकरण करनेवाला | 12 मिमी | 2 | तय करना | पसंद के अनुसार निर्मित | ||
| प्लेट हीट एक्सचेंजर | बीएच-40 | 1 | तय करना | डैनफॉस | ||
| जलाशय | 10 ली | 1 | पीसी | डैनफॉस | ||
| शीतलन प्रणाली | विस्तार पोत | 50 ली | 1 | पीसी | डैनफॉस | |
| छलनी सुखाने वाला | 163s | 2 | पीसी | डैनफॉस | ||
| दृश्य ग्लास | 12s | 2 | पीसी | डैनफॉस | ||
| विस्तार वॉल्व | Tes5 | 2 | तय करना | डैनफॉस | ||
| दबाव राहत मुड़ने वाला फाटक | 16 घंटे | 1 | पीसी | डैनफॉस | ||
| उच्च और निम्न वोल्टेज नियंत्रक | केपी15 | 2 | तय करना | डैनफॉस | ||
| निपीडमान | 35 घंटे | 4 | पीसी | केमी | ||
| तांबे की पाइप | 6 मिमी | 20 | किलोग्राम | घरेलू | ||
| तांबे की पाइप | 10 मिमी | 20 | किलोग्राम | घरेलू | ||
| तांबे की पाइप | 28 मिमी | 30 | किलोग्राम | घरेलू | ||
| इन्सुलेशन पाइप | 6 मिमी | 10 | पीसी | घरेलू | ||
| इन्सुलेशन पाइप | 10 मिमी | 10 | पीसी | घरेलू | ||
| इन्सुलेशन पाइप | 28 मिमी | 10 | पीसी | घरेलू | ||
| जमे हुए तेल | आरएल32एच | 16 | एल | घरेलू | पीओई तेल | |
| रेफ्रिजरेंट | R404a | 16 | किलोग्राम | हनीवेल | ||
| रेफ्रिजरेंट | आर23 | 16 | किलोग्राम | हनीवेल | ||
| इलेक्ट्रॉनिक नियंत्रण प्रणाली | टच स्क्रीन नियंत्रक | 7'tft | 1 | पीसी | विषयों | |
| कंप्रेसर तापमान मॉड्यूल | 1026 | 2 | पीसी | बिज़ेल | ||
| तापमान संरक्षण तालिका पर माध्यमिक | श्रृ3 | 1 | पीसी | शिमादेन | ||
| श्रव्य संचेतक | 22 मिमी | 1 | पीसी | घरेलू | ||
| शॉर्ट सर्किट सुरक्षा सर्किट ब्रेकर | 32ए | 2 | पीसी | श्नाइडर | ||
| शॉर्ट सर्किट सुरक्षा सर्किट ब्रेकर | 10:00 पूर्वाह्न | 1 | पीसी | श्नाइडर | ||
| रिसाव संरक्षण सर्किट ब्रेकर | 100a | 1 | पीसी | श्नाइडर | ||
| इंडिकेटर लाइट | 22 मिमी | 1 | पीसी | घरेलू | ||
| मार्गदर्शक | 14 घंटे | 8 | एम | घरेलू | ||
| तांबे का तार | 1㎡ | 100 | एम | घरेलू | ||
| तांबे का तार | 4㎡ | 100 | एम | घरेलू | ||
| तांबे का तार | 10㎡ | 100 | एम | घरेलू | ||
| तांबे का तार | 16㎡ | 100 | एम | घरेलू | ||
| केबल | 6㎡ | 100 | एम | घरेलू | कंप्रेसर के लिए | |
| केबल | 1㎡ | 100 | एम | घरेलू | कूलिंग फैन के लिए | |
| केबल | 1㎡ | 100 | एम | घरेलू | ब्लोअर मोटर के लिए | |
| केबल | 10㎡ | 50 | एम | घरेलू | हीटर के लिए | |
| केबल | 0.75㎡ | 50 | एम | घरेलू | सेंसर के लिए | |
| केबल | 1㎡ | 100 | एम | घरेलू | सोलनॉइड वाल्व के लिए | |
| केबल | 1㎡ | 80 | एम | घरेलू | दबाव नियंत्रक के लिए | |
| केबल | 1㎡ | 100 | एम | घरेलू | तापमान मॉड्यूल के लिए | |
| केबल | 1 मिमी | 120 | एम | घरेलू | कमरे को ठंडा करने के लिए | |
| बसवे | 60 मिमी | 40 | एम | घरेलू | ||
| टर्मिनल | 10/4 | 15 | एम | घरेलू | ||
| बिजली की आपूर्ति बदलना | 120w | 2 | पीसी | डेल्टा | ||
| चरण अनुक्रम रक्षक | Xj3-जी | 1 | पीसी | चिंत | ||
| एसी संपर्ककर्ता | 32ए | 4 | पीसी | श्नाइडर | ||
| एसी संपर्ककर्ता | 50ए | 2 | पीसी | श्नाइडर | ||
| अधिभार रक्षक | 10-16 | 4 | पीसी | श्नाइडर | ||
| अधिभार रक्षक | 2-4 | 4 | पीसी | श्नाइडर | ||
| रिले | 4hj | कुछ | तय करना | श्नाइडर | ||
| सॉलिड स्टेट रिले | Ssr80h | 6 | तय करना | फोटेक | ||
| सेंसर | पीटी100 | 2 | पीसी | वैशाली |
