| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4412 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |
आईएसओ 20653 IPX6K9K विदेशी वस्तुओं के खिलाफ विद्युत उपकरण का जलरोधक
मानकों और खंडों का अनुपालन
I.DIN 40050-9: सड़क वाहन; सुरक्षा के स्तर (IP-कोड); अजनबी वस्तुओं के खिलाफ सुरक्षा; पानी और संपर्क; विद्युत उपकरण
2आईएसओ 20653:2013 सड़क वाहन-सुरक्षा के स्तर (आईपी कोड) - विदेशी वस्तुओं, पानी और पहुंच के खिलाफ विद्युत उपकरणों की सुरक्षा
3आईईसी 60529: 2013 घेरों द्वारा प्रदान की गई सुरक्षा की डिग्री (आईपी कोड)
कार्यअवलोकन

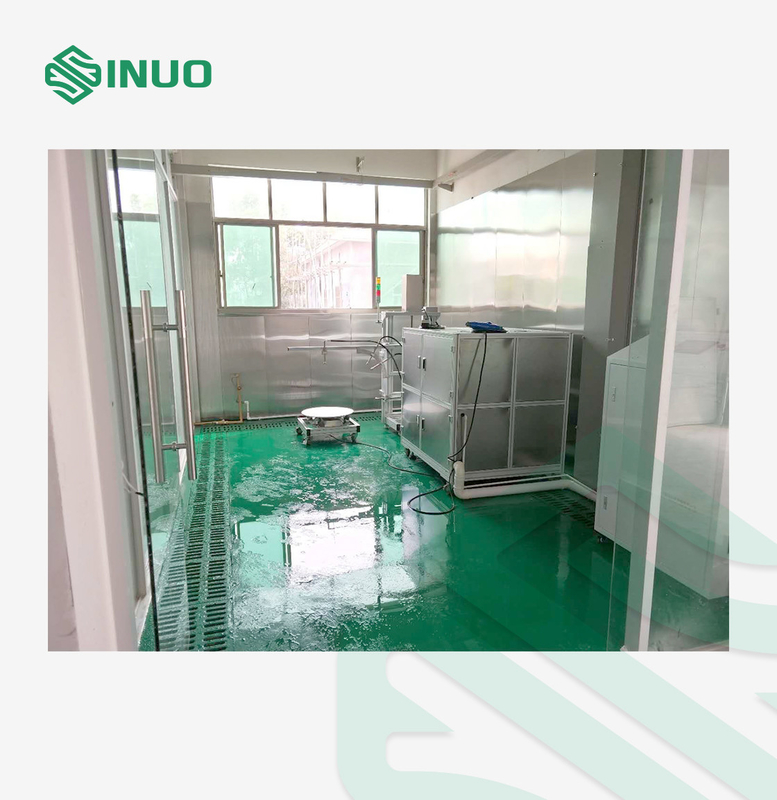

इस उपकरण का मुख्य उद्देश्य सड़क वाहनों के विद्युत घटकों, दीपक और इलेक्ट्रॉनिक और विद्युत उत्पाद के आवरण की सुरक्षा पर IPX6K और IPX9K जलरोधक परीक्षण करना है।यह प्राकृतिक वातावरण या कृत्रिम उच्च दबाव कार धोने का अनुकरण करने के लिए डिज़ाइन किया गया एक जलरोधक परीक्षण उपकरण हैउपकरण के मुख्य घटकों में निम्न शामिल होना चाहिए: उच्च दबाव और उच्च तापमान पिंपल पानी पंप, तीन चरण असिंक्रोनस मोटर,और पानी पंप के इनपुट और आउटपुट पाइप उच्च दबाव नली के साथ जुड़ा होना चाहिए; उपकरण में मुख्य रूप से एक नियंत्रण कैबिनेट, पानी की आपूर्ति प्रणाली, उच्च दबाव नोजल, नोजल के विद्युत समायोजन ब्रैकेट और नमूना टर्नटेबल शामिल हैं।
तकनीकी मापदंड
IPX9K तकनीकी पैरामीटर
1यह परीक्षण छोटे आवरणों (अधिकतम आकार 250 मिमी से अधिक न होने वाले नमूनों) और बड़े आवरणों (अधिकतम आकार 250 मिमी से अधिक या उसके बराबर होने वाले नमूनों) की आवश्यकताओं को पूरा करता है।परीक्षण किए जाने वाले अधिकतम नमूना का आकार है: Ø1150mmX750mm;
2मानक ग्राफिक्स के अनुसार अनुकूलित, मानक IPX9K आवश्यकताओं को पूरा;

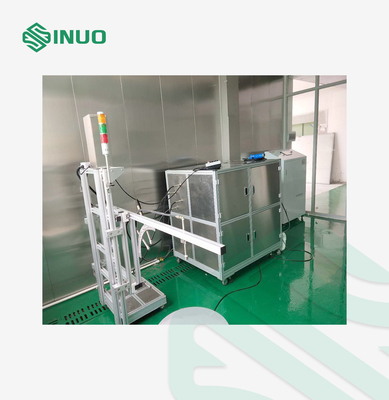

3. बड़े उत्पाद नोजल ब्रैकेट के लिए प्रयोग किया जाता हैः नीचे विद्युत आगे और पीछे ले जाया जा सकता है, ऊपर और नीचे ऊंचाई विद्युत ले जाया जा सकता है,और 90 डिग्री नीचे नोजल बिजली के बाएं और दाएं ले जाया जा सकता है.
| नोजल कोण | छोटे आवरण (0°, 30°, 60°, 90°), बड़े आवरण की ऊर्ध्वाधर सतह 90°; |
| पानी के छिड़काव का दबाव | 8MPA-10MPA (समायोज्य); |
| जल छिड़काव प्रवाह | 14L/MIN-16L/MIN (समायोज्य); |
| जल छिड़काव की दूरी | 100~250 मिमी समायोज्य; |
| परीक्षण उत्पाद के चालू होने का कार्य | परीक्षण उत्पाद इंटरफ़ेस प्रदान करें; |
| जल पंप | इटली से आयातित उच्च दबाव और उच्च तापमान वाले पानी पंप। पानी के प्रकार के खोल में प्रत्येक नोजल के काम को नियंत्रित करने के लिए 4 उच्च तापमान और उच्च दबाव वाले पिस्टन वाल्व का उपयोग किया जाता है; |
| सेंसर | इलेक्ट्रॉनिक दबाव सेंसर आउटपुट दबाव मूल्य, टरबाइन प्रवाह मीटर आउटपुट प्रवाह मूल्य; |
| नियंत्रण | समय, दबाव और प्रवाह का स्वचालित नियंत्रण। यह प्रत्येक नोजल के कार्य समय, प्रवाह और दबाव को नियंत्रित कर सकता है।बूस्टर पंप की गति सेट प्रवाह और दबाव को प्राप्त करने के लिए आवृत्ति कनवर्टर की आवृत्ति को बदलकर नियंत्रित किया जा सकता. सभी डेटा को नियंत्रण कक्ष पर प्रदर्शित बुद्धिमान उपकरणों के माध्यम से परिवर्तित किया जाता है; |
| प्रदर्शन | 7-इंच वाइनव्यू रंग टच स्क्रीन; |
| इंटरफ़ेस भाषा | अंग्रेजी, टच स्क्रीन इनपुट; |
| ऑपरेशन मोड | छोटे उत्पादों के लिए 0°, 30°, 60°, 90° चक्र संचालन, बड़े उत्पादों के लिए नोजल की 90° ऊर्ध्वाधर गति, या दोनों मोड का संयोजन; |
| प्रदर्शन कार्य | वास्तविक समय में नमूनाकरण डेटा और सेटिंग मापदंडों को गतिशील रूप से ताज़ा करें। दबाव, प्रवाह, तापमान, परीक्षण समय आदि प्रदर्शित कर सकते हैं; |
| सुरक्षा कार्य | रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण, कर्मियों के संचालन सुरक्षा संरक्षण; |
| पानी के टैंक की क्षमता | ≥ 200L; |
| उपकरण की बिजली आपूर्ति | AC380V, 50HZ, 30KW; |
| परीक्षण जल का तापमान | 80±5 °C नियंत्रित; |
IPX6K तकनीकी पैरामीटर
1. उत्पादों के IPX6K परीक्षण के लिए उपयुक्त;
| नोजल का एपर्चर | ф6.3 मिमी; |
| नोजल सामग्री | स्टेनलेस स्टील; |
| जल छिड़काव प्रवाह | 75 लीटर/मिनट; |
| पानी के छिड़काव का दबाव | लगभग 1000KPa/मिनट; |
| परीक्षण का समय | कम से कम 3 मिनट, उपयोगकर्ता द्वारा निर्धारित समय (नियंत्रण प्रणाली द्वारा नियंत्रित); |
| नोजल और आवरण के बीच की दूरी | 2.5-3 मीटर (परीक्षक द्वारा नियंत्रित); |
| नोजल धारक | उठाने की ऊंचाई और कोण समायोज्य हैं, जो नोजल को तय करने के लिए सुविधाजनक है और हाथ से संचालन की आवश्यकता नहीं है; |
| प्रवाह और दबाव नियंत्रण | प्रवाह और दबाव सेंसरों की वास्तविक समय की निगरानी, आवृत्ति कनवर्टरों की बुद्धिमान नियंत्रण और मापदंडों का चयन और नियंत्रण कैबिनेट में सेट किया जा सकता है; |
| नियंत्रक | Mitsubishi पीएलसी; |
| मानव-मशीन इंटरफ़ेस | वाइनव्यू, 7-इंच, रंग टच स्क्रीन; |
| आवृत्ति परिवर्तक | डेल्टा आवृत्ति कनवर्टर; |
| जल पंप | दक्षिण पंप स्टेनलेस स्टील वर्टिकल पंप; |
| जल भंडारण टैंक | ≥ 500L स्टेनलेस स्टील के पानी के भंडारण टैंक; |
| टर्नटेबल | नीचे व्यास 800 मिमी, ऊपरी टर्नटेबल 350 मिमी, नीचे टर्नटेबल लोड असर 150KG, ऊपरी टर्नटेबल लोड असर 25KG, खंभे हटाने योग्य हैं, छोटे उत्पादों को ऊपरी टर्नटेबल पर रखा जा सकता है,बड़े उत्पादों को सीधे ऊपरी टर्नटेबल को हटाने के बाद निचले टर्नटेबल पर रखा जा सकता है, घूर्णन गतिः 5r/min± 1r/min; (IPX6K और IPX9K द्वारा साझा); |
| सुरक्षा कार्य | रिसाव सुरक्षा, अधिभार सुरक्षा, शॉर्ट सर्किट सुरक्षा। |
| जल छिड़काव पाइप | उच्च दबाव नली। |
