| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन554बी-15टी |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/महीना |

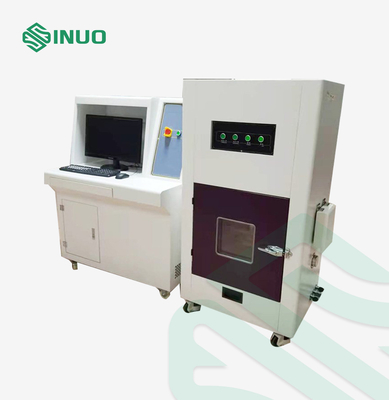

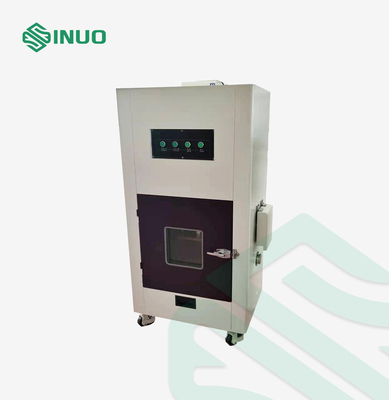

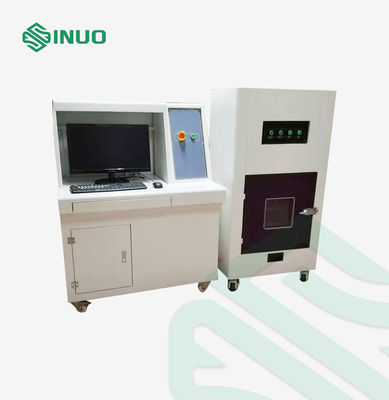

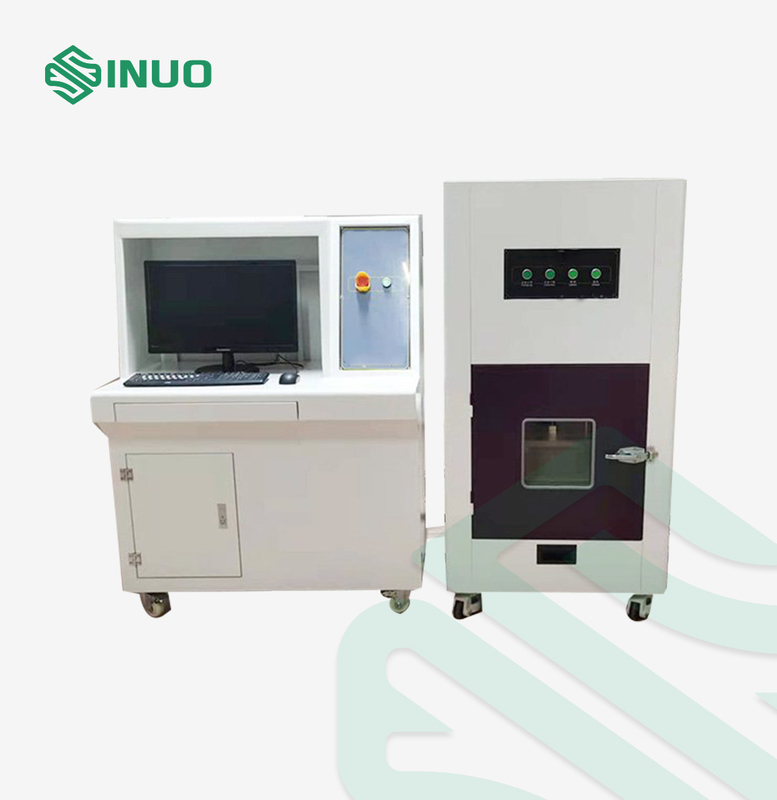

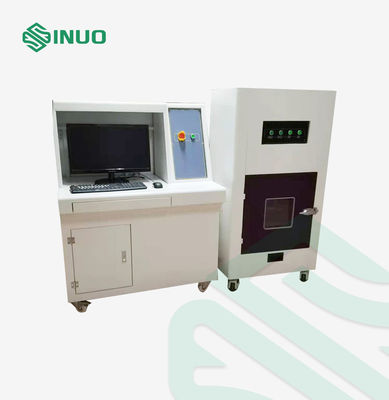

एआईएस 038 इलेक्ट्रिकल वाहन बैटरी क्रश और नेल पेनेट्रेशन टेस्ट चैंबर
अनुपालन किए गए मानक एवं खंडइलेक्ट्रिकल वाहन बैटरी क्रश और नेल पेनेट्रेशन टेस्ट चैंबर
पेज संख्या में AIS 038 क्रश टेस्ट के अनुरूप है।106 में से 79 सीएल.नं.3.2, पृष्ठ संख्या में नाखून भेदन परीक्षण।106 में से 101 सीएल.नं.3.3.2 (ए), आईईसी62133-2012, क्यूसी/टी 743-2006, क्यूसी/टी 744-2006 आदि।
के लिए उपकरण अवलोकनइलेक्ट्रिकल वाहन बैटरी क्रश और नेल पेनेट्रेशन टेस्ट चैंबर
यह परीक्षण मशीन विभिन्न स्थितियों का अनुकरण करती है जो तब उत्पन्न हो सकती हैं जब विभिन्न पावर लिथियम बैटरी ग्रेड के उपयोग के दौरान बैटरी को एक्सट्रूज़न के अधीन किया जाता है।
बैटरी को एक्सट्रूडिंग प्लेट के बीच रखा जाता है, और मोटर स्क्रू के माध्यम से एक्सट्रूडेड बैटरी पर दबाव डालती है, और एक निश्चित दबाव तक पहुंचने के बाद स्वचालित रूप से वापस आ जाती है।
यह परीक्षण उपकरण मुख्य रूप से ऑटोमोटिव लिथियम बैटरी, पावर बैटरी, संचायक, इलेक्ट्रिक वाहन बैटरी और अन्य बैटरियों की सुरक्षा का पता लगाने के लिए उपयोग किया जाता है।
यह दबाव प्रणाली, विस्फोट-प्रूफ प्रणाली, डेटा अधिग्रहण प्रणाली, कंप्यूटर नियंत्रण प्रणाली आदि का एक सेट है।दूरस्थ निगरानी और परीक्षण को साकार करने के लिए परीक्षण उपकरण और नियंत्रण प्रणाली के मुख्य निकाय को अलग-अलग और संचालित किया जाता है, और बहु-परत सुरक्षा सुरक्षा उपकरण कई परीक्षण मानकों को पूरा कर सकता है।
मुख्य घटक आयात किए जाते हैं, जो बैटरी निर्माताओं और अनुसंधान संस्थानों के लिए एक आवश्यक परीक्षण उपकरण है।
के लिए तकनीकी पैरामीटरइलेक्ट्रिकल वाहन बैटरी क्रश और नेल पेनेट्रेशन टेस्ट चैंबर
|
|||||||||
| 11 | अधिकतम दबाव | 1KN-150KN (समायोज्य) | |||||||
| 1.2 | सिस्टम संरचना | ऊर्ध्वाधर दबाव संरचना | |||||||
| 1.3 | ड्राइविंग मोड | सर्वो मोटर | |||||||
| 1.4 | इनपुट वोल्टेज | 380V आवृत्ति 50 हर्ट्ज | |||||||
| 1.5 | बाहर निकालना स्ट्रोक | 0~450 मिमी (एक्सट्रूज़न फिक्स्चर शामिल नहीं हैं) | |||||||
| 1. 6 | बाहर निकालना सटीकता | ±1% | |||||||
| 1. 7 | वेग की स्थिति | 1 - 15 मिमी/सेकंड (समायोज्य) | |||||||
| 1. 8 | गति प्रदर्शन सटीकता | 0.1 मिमी | |||||||
| 1.9 | दबाव प्रदर्शन सटीकता | 1एन | |||||||
| 1.10 | वेग त्रुटि | ≤1% | |||||||
| 1. 11 | बलपूर्वक त्रुटि | ±1% | |||||||
| 1. 12 | इकाई रूपांतरण | किग्रा/एन/एलबी | |||||||
| 1. 13 | परीक्षण स्थिति | बल, विस्थापन (विरूपण), वोल्टेज, तीन में से एक या तीन का संयोजन | |||||||
| 1. 14 | विराम का समय निचोड़ें | 0~99 घंटे 59 मिनट 59 सेकंड, विरूपण कपड़े की मात्रा और स्वचालित समाप्ति को समायोजित करने के लिए समय स्थिति को इच्छानुसार सेट किया जा सकता है | |||||||
| 1. 15 | नियंत्रण विधा | पीसी ऊपरी कंप्यूटर नियंत्रण प्रणाली | |||||||
| 1. 19 | बॉक्स का आकार | W1000*D1000*H1000 मिमी | |||||||
| 1. 16 |
तापमान की रेंज
|
संग्रह सीमा: -20 ~1000℃;टू-चैनल | |||||||
| सटीकता: ±1℃; | |||||||||
| 1. 17 | वोल्टेज की सीमा | संग्रहण सीमा: 0~100V | |||||||
|
|
अधिग्रहण सटीकता: 100ms; | ||||||||
| चैनल: 1 चैनल; | |||||||||
| 1. 18 | संचार | R232,45 संचार इंटरफ़ेस का उपयोग करके, विस्फोट-प्रूफ फ़ंक्शन के साथ स्थिरता और वास्तविक समय दूरस्थ अधिग्रहण सुनिश्चित किया जा सकता है | |||||||
| 1. 19 | सुरक्षा रोक स्विच | एक "आपातकालीन स्टॉप" बटन है | |||||||
| 1. 20 | भीतरी बॉक्स सामग्री | SUS 201# स्टेनलेस स्टील (मोटाई 3.0 मिमी प्रबलित और बाहरी बॉक्स की कुल मोटाई 80 मिमी) | |||||||
| 1. 21 | बाहरी बॉक्स सामग्री | कोल्ड मिक्स्ड प्लेट बेकिंग (मोटाई 1.5 मिमी) | |||||||
| 1. 22 | बॉक्स बॉडी | ऊर्ध्वाधर संरचना अपनाएं | |||||||
| 1. 23 | धुआं निकास | 100 मिमी, बॉक्स के पीछे के ऊपर स्थित है | |||||||
| 1. 24 | दरवाजा | बायाँ दरवाज़ा, अवलोकन खिड़की, कोल्ड हैंडल दरवाज़ा लॉक | |||||||
| 1. 25 | विस्फोट-रोधी दबाव राहत उपकरण | विस्फोट-प्रूफ दबाव राहत फ़ंक्शन के साथ, यानी, सुरक्षात्मक बॉक्स के पीछे एक चुंबक सोखना प्रकार दबाव राहत दरवाजा (विनिर्देश: 400 * 400 मिमी) होता है, जब मजबूत हवा का प्रभाव होता है, तो विस्फोट प्रभाव को कम करने के लिए दबाव राहत दरवाजा स्वचालित रूप से खुल जाता है . | |||||||
| 1.26 | आग बुझाने की स्थापना | एक्सट्रूडेड बॉक्स आग बुझाने वाले उपकरण से सुसज्जित है।एक बार बैटरी फटने पर आग बुझाने वाले उपकरण और सिस्टम को रिमोट कंट्रोल या मैनुअल से खोला जा सकता है। | |||||||
| 1.27 | सपाट छाती | जब परीक्षण नमूना धुआं उत्पन्न करता है, तो उपकरण स्वचालित रूप से पाइप के माध्यम से धुआं निकाल सकता है | |||||||
| 1.28 | प्रकाश स्थापना | आसान परीक्षण अवलोकन के लिए संपूर्ण परीक्षण स्थान को रोशन करने के लिए परीक्षण टैंक में उच्च चमक ऊर्जा-बचत प्रकाश विस्फोट-प्रूफ लैंप लगाए गए हैं | |||||||
| 1.29 | निगरानी कैमरा प्रणाली |
परीक्षण क्षेत्र एक उच्च-परिभाषा विस्फोट-प्रूफ कैमरा निगरानी प्रणाली (सुरक्षात्मक आवरण के साथ) से सुसज्जित है, और यह सुनिश्चित करने के लिए दूर से नियंत्रित किया जा सकता है कि डेटा 3 मिलियन से कम पिक्सेल से सुसज्जित नहीं है।
|
|||||||
| 1.30 | उपकरण तल | 4 सार्वभौमिक पहिये स्थापित करें, दोनों को स्थानांतरित करना आसान है, लेकिन स्थिर पार्किंग भी तय की गई है। | |||||||
| 1. 31 | खिड़की का आकार | 300*300*10 मिमी (मोटा डबल टेम्पर्ड विस्फोट प्रूफ ग्लास) | |||||||
| 1. 32 | बाहरी आयाम | 1200W X 120D X 2200H मिमी (वास्तविक डिज़ाइन मान्य होगा) | |||||||
| 1. 33 | शक्ति का स्रोत | एसी 380V 50HZ | |||||||
| 1. 34 | शक्ति | 7.5 किलोवाट | |||||||
| 1. 34 | मशीन वजन | लगभग 1350KG | |||||||
| 2. लागू अनुदेश | |||||||||
| 2.1 | बाहर निकालना विधि |
एकल बैटरी एक्सट्रूज़न परीक्षण: (1) निम्नलिखित शर्तों के अनुसार परीक्षण करें; - एक्सट्रूज़न दिशा: बैटरी प्लेट के लंबवत दबाव (चित्र 1 देखें); - एक्सट्रूज़न प्लेट फॉर्म: 75 मिमी की त्रिज्या वाला आधा सिलेंडर, आधे सिलेंडर की लंबाई (एल) निकाली जाने वाली बैटरी के आकार से अधिक है; - एक्सट्रूज़न डिग्री: जब वोल्टेज 0V तक पहुंच जाए या शेल टूट जाए तो एक्सट्रूज़न बंद कर दें; (2) 1 घंटे तक निरीक्षण करें; (3) निरीक्षण मानक: कोई विस्फोट नहीं, कोई आग नहीं। |
|||||||
|
बैटरी पैक एक्सट्रूज़न परीक्षण (1) एक्सट्रूज़न प्लेट फॉर्म: 75 मिमी की त्रिज्या वाला आधा सिलेंडर, आधे सिलेंडर की लंबाई निकाली गई बैटरी के आकार से अधिक है, लेकिन 1 मीटर से अधिक नहीं। (2) बाहर निकालना दिशा: वाहन लेआउट में बैटरी मॉड्यूल जिस दिशा में बाहर निकलने के लिए सबसे अधिक असुरक्षित है, वही दिशा समान है।यदि एक्सट्रूज़न के लिए सबसे अधिक संवेदनशील दिशा उपलब्ध नहीं है, तो दबाव को एकल बैटरी व्यवस्था की दिशा में लंबवत लागू किया जाता है।
(3) एक्सट्रूज़न डिग्री बैटरी मॉड्यूल का विरूपण 30% तक पहुंच जाता है या एक्सट्रूज़न दबाव बैटरी मॉड्यूल के वजन के 1000 गुना और नीचे तालिका 2 में सूचीबद्ध बड़े मूल्यों तक पहुंच जाता है। तालिका 2 एक्सट्रूज़न दबाव चयन तालिका
- 10 मिनट तक रुकें। |
|||||||||
| 3. दबाव परीक्षण प्रणाली | |||||||||
| 3. 1 |
बल अधिग्रहण प्रणाली: विभिन्न परीक्षणों को पूरा करने के लिए उच्च परिशुद्धता कोरिओलिस बल सेंसर 20000KG साथ ही, बल परीक्षण सटीकता ± 0.5%FS के भीतर है; |
||||||||
| 3. 2 |
विद्युत प्रणाली: एसी सर्वो मोटर; एसी चालक; वर्म गियर रिड्यूसर ताइवान ने उच्च परिशुद्धता बॉल स्क्रू का आयात किया। |
||||||||
| 3. 3 |
नियंत्रण प्रणाली: पल्स कमांड नियंत्रण मोड नियंत्रण को अधिक सटीक बनाता है; गति नियंत्रण सीमा: 1~20mm/S; केंद्र बोर्ड समायोजन में तेज़ मोटे समायोजन और धीमी फ़ाइन-ट्यूनिंग के कार्य हैं। परीक्षण के बाद मूल स्थान पर स्वचालित वापसी और स्वचालित भंडारण; |
||||||||
| 3. 4 | डेटा ट्रांसमिशन मोड: RS232 ट्रांसमिशन | ||||||||
| 3. 5 | डिस्प्ले मोड: कंप्यूटर स्क्रीन डिस्प्ले। | ||||||||
| 3. 6 |
डीलक्स परीक्षण इंटरफ़ेस सॉफ़्टवेयर निश्चित गति, स्थिति परिवर्तन, निश्चित लोड (होल्ड टाइम सेट किया जा सकता है) प्राप्त कर सकता है। निरंतर भार वृद्धि दर, निरंतर तनाव वृद्धि दर, निरंतर तनाव वृद्धि दर आदि के नियंत्रण मोड को मल्टी-स्टेज नियंत्रण मोड के साथ जोड़ा जा सकता है विभिन्न परीक्षण आवश्यकताओं को पूरा करें। |
||||||||
| 3. 7 |
पूर्ण विस्थापन: एनकोडर 1000 पी/आर, दोहरी परिशुद्धता; लाइन ड्राइव एनकोडर में मजबूत हस्तक्षेप-विरोधी क्षमता है; विस्थापन विश्लेषण 0.5 मिमी; |
||||||||
| 3. 8 |
सुरक्षा उपकरण: ओवरलोड आपातकालीन शटडाउन डिवाइस; ऊपर और नीचे यात्रा सीमा उपकरण; स्वचालित ब्रेकप्वाइंट स्टॉप फ़ंक्शन। |
||||||||
| 3. 9 |
अन्य: वोल्टेज शटडाउन फ़ंक्शन: बैटरी के बाहरी वोल्टेज का परीक्षण करते समय, शटडाउन वोल्टेज को बैटरी के दोनों सिरों पर सेट किया जा सकता है जब वोल्टेज निर्धारित वोल्टेज तक गिर जाता है, तो आउटपुट सिग्नल सिस्टम को बंद कर देता है। |
||||||||
| 4. विशेषताएं | |||||||||
| 4. 01 | परीक्षण बॉक्स एक स्वतंत्र रूप से सीलबंद क्षेत्र है, जो नीचे बिजली क्षेत्र और शीर्ष पर निकास प्रकाश क्षेत्र से अलग है, जो लौ, उच्च तापमान गैस, रिसाव गैस इत्यादि को अन्य क्षेत्रों में फैलने से रोक सकता है; | ||||||||
| 4. 02 | परीक्षण बॉक्स एक निकास प्रणाली के साथ प्रदान किया गया है।बॉक्स का आंतरिक निकास आउटलेट बॉक्स के शीर्ष पर व्यवस्थित है और एक वायु एकत्रित करने वाले हुड से सुसज्जित है;बॉक्स के आंतरिक भाग के निचले बाईं ओर एक पूरक वायु आउटलेट प्रदान किया गया है;एग्जॉस्ट फैन एक लंबी-अक्ष मोटर और एक स्टील विंड व्हील से बना है, जिसमें बड़ी वायु मात्रा, आग प्रतिरोध और उच्च तापमान प्रतिरोध है | ||||||||
| 4. 03 | परीक्षण बॉक्स सभी उच्च तापमान प्रतिरोधी और ज्वाला मंदक भागों (कोई प्लास्टिक पाइपलाइन, तार, रबर गैस्केट, सीलिंग रिंग, चिकनाई तेल, तेल, आदि) से बना है, और बॉक्स का दरवाजा उच्च तापमान प्रतिरोधी सील के साथ सील किया गया है; | ||||||||
| 4. 04 | परीक्षण बॉक्स का सामने का दरवाज़ा प्रबलित डिज़ाइन को अपनाता है, जो परीक्षण के दौरान आग और विस्फोट से होने वाली क्षति को प्रभावी ढंग से अलग कर सकता है।दरवाज़ा पैनल इंटरलेयर्स के साथ एक डबल-लेयर डिज़ाइन को अपनाता है, और काज और दरवाज़ा लॉक प्रबलित उपकरण विशेष मानक भागों को अपनाते हैं।दरवाज़े की खिड़की डबल-लेयर विस्फोट-प्रूफ डिज़ाइन टेम्पर्ड ग्लास को अपनाती है; | ||||||||
| 4. 05 | परीक्षण कक्ष के बैकप्लेन के खुले हिस्से में एक काज का उपयोग किया जाता है और दूसरी तरफ एक चुंबकीय सोखना चल दरवाजे का उपयोग किया जाता है, जो ब्लास्टिंग में प्रभावी भूमिका निभाता है।जब बैकप्लेन बंद हो, तो परीक्षण बॉक्स में गैस रिसाव को रोकने के लिए इसे इसके चारों ओर सील कर दिया जाना चाहिए;जब बॉक्स के अंदर कोई विस्फोट होता है, तो उत्पन्न उच्च दबाव वाली गैस उपकरण के अन्य पहलुओं को क्षति से बचाने और परीक्षण कर्मियों की सुरक्षा के लिए दबाव राहत द्वार खोल सकती है; | ||||||||
| 4. 06 | परीक्षण बॉक्स की निचली प्लेट एक एकीकृत डिजाइन को अपनाती है, जिसमें कोई छेद और अंतराल नहीं है, जिसे साफ करना आसान है। | ||||||||
| 4. 07 | परीक्षण बॉक्स का शीर्ष एक लैंप से सुसज्जित है, और लौ और इजेक्शन को लैंप को नुकसान पहुंचाने से रोकने के लिए लैंप के बाहरी हिस्से की सुरक्षा के लिए टेम्पर्ड ग्लास सुरक्षात्मक आवरण का उपयोग किया जाता है।आसानी से अलग करने और बदलने के लिए टेस्ट बॉक्स को जोड़ने के लिए मानक वियोज्य फास्टनरों का उपयोग किया जाता है; | ||||||||
| 4. 08 | एक्सट्रूज़न परीक्षण मशीन में राष्ट्रीय मानकों के अनुरूप विद्युत सुरक्षा है, जो संचालन और रखरखाव कर्मियों में होने वाले बिजली के झटके के खतरों को प्रभावी ढंग से रोक और समाप्त कर सकती है।सामान्य ऑपरेशन के दौरान, उपकरण के सर्किट भाग को छोड़कर, उपकरण के खोल और परीक्षण बॉक्स में धातु के हिस्सों को चार्ज नहीं किया जाएगा।किसी दुर्घटना की स्थिति में, जैसे आग, रिसाव, शॉर्ट सर्किट, आदि, उपकरण स्वचालित रूप से बाहरी इनपुट पावर को काट सकता है, ताकि उपकरण का कोई भी हिस्सा चार्ज न हो; | ||||||||
| 4. 09 | गंभीर परिस्थितियों में आपातकालीन उपचार की सुविधा के लिए एक्सट्रूज़न परीक्षण मशीन में "आपातकालीन स्टॉप" बटन होना चाहिए।खतरों की घटना को रोकने के लिए गंभीर मामलों में एक्सट्रूज़न परीक्षण मशीन की सभी गतिविधियों को रोकने के लिए "आपातकालीन स्टॉप" बटन का उपयोग किया जाता है;"आपातकालीन स्टॉप" बटन रीसेट होने के बाद, एक्सट्रूज़न परीक्षण मशीन सामान्य संचालन स्थिति में है; | ||||||||
| 4. 10 | एक्सट्रूज़न परीक्षण मशीन के एक्सट्रूज़न फिक्स्चर को लचीले ढंग से अलग किया जा सकता है और आसानी से बदला जा सकता है।उपलब्ध एक्सट्रूज़न फिक्स्चर: फ्लैट एक्सट्रूज़न डिस्क | ||||||||
| 4.11 | एक्सट्रूज़न परीक्षण मशीन आसान गति के लिए एक सार्वभौमिक रोलर और एक निश्चित स्थिति के लिए एक समायोज्य समर्थन पैर से सुसज्जित होगी; | ||||||||
| 4.12 | एक्सट्रूज़न परीक्षण मशीन में स्व-सुरक्षा दबाव सेटिंग का कार्य होता है, जो एक्सट्रूज़न परीक्षण के दौरान अत्यधिक एक्सट्रूज़न दबाव को रोक सकता है और उपकरण को नुकसान पहुंचा सकता है।जब एक्सट्रूज़न दबाव निर्धारित सुरक्षा दबाव मान तक पहुँच जाता है, तो एक्सट्रूज़न परीक्षण मशीन स्वचालित रूप से बंद हो जाती है।इस समय, केवल एक्सट्रूज़न स्थिरता को उठाया जा सकता है, और एक्सट्रूज़न परीक्षण जारी नहीं रखा जा सकता है। | ||||||||
| 5. एक्सट्रूडर सॉफ्टवेयर का परिचय | |||||||||
| 5. 01 |
सॉफ़्टवेयर मुख्य इंटरफ़ेस नियंत्रित करें
|
||||||||
|
5. 02 |
इंटरफ़ेस सेट करना
|
||||||||
| 5. 03 |
ग्राफ़
|
||||||||
| 5. 04 | एक्सट्रूडर सॉफ्टवेयर परिचय | ||||||||
| यह प्रेस परीक्षण प्रणाली 1kN-20000kN दबाव परीक्षण मशीन के लिए उपयुक्त है | |||||||||
| बल-विरूपण, बल-विस्थापन और अन्य परीक्षण वक्रों का वास्तविक समय स्क्रीन डिस्प्ले महसूस किया जाता है, जिसे किसी भी समय स्विच और देखा जा सकता है, और वक्र को बढ़ाना और कम करना बहुत सुविधाजनक है; | |||||||||
| संपूर्ण परीक्षण प्रक्रिया का डेटा वक्र स्वचालित रूप से रिकॉर्ड और सहेजा जा सकता है; | |||||||||
| परीक्षण बल और विरूपण के डिजिटल शून्यीकरण का एहसास होता है, जो संचालन के लिए सुविधाजनक है और मशीन की विश्वसनीयता में सुधार करता है। | |||||||||
| परीक्षण डेटा डेटाबेस द्वारा प्रबंधित किया जाता है, और सभी परीक्षण डेटा स्वचालित रूप से सहेजा जाता है | |||||||||
| परीक्षण प्रक्रिया को स्वचालित रूप से पूरा करें, टूटे हुए प्रकार का न्याय करें, परीक्षण डेटा को स्वचालित रूप से रिकॉर्ड करें और सहेजें; | |||||||||
| अधिभार संरक्षण स्वचालित स्टॉप फ़ंक्शन के साथ, और स्वचालित रूप से नमूना फ्रैक्चर, स्वचालित स्टॉप का न्याय कर सकता है | |||||||||
| विभिन्न प्रकार की रिपोर्ट आउटपुट विधियाँ, शक्तिशाली रिपोर्ट संपादन फ़ंक्शन, उपयोगकर्ता अपनी आवश्यकताओं के अनुसार बहुत कम समय में परीक्षण रिपोर्ट का कोई भी प्रारूप तैयार कर सकते हैं | |||||||||
| डेटा डेटाबेस प्रबंधन मोड को अपनाता है, स्वचालित रूप से परीक्षण डेटा को सहेजता है और डेटाबेस में घटता है, डेटा की अखंडता और एकता सुनिश्चित करता है, और उपयोगकर्ताओं के लिए क्वेरी करना और प्रबंधित करना आसान है; | |||||||||
| संपूर्ण परीक्षण प्रक्रिया का डेटा वक्र स्वचालित रूप से रिकॉर्ड और सहेजा जा सकता है; | |||||||||
| मैन-मशीन इंटरफ़ेस मानक विंडोज शैली को अपनाता है, संचालित करना और सीखना आसान है, और सामान्य नियंत्रण, संग्रह और गणना को पूरा कर सकता है; | |||||||||
| 6. उपकरण मानक विन्यास | |||||||||
| 6. 01 | लंबवत मुख्य मशीन 1 सेट | 1 सेट | |||||||
| 6. 02 | संलग्न सुरक्षात्मक बॉक्स (दबाव राहत और निकास समारोह के साथ) | 1 सेट | |||||||
| 6. 03 | ब्रांड कंप्यूटर (निम्न कॉन्फ़िगरेशन से कम नहीं: 20 इंच एलसीडी, 1000 जीबी) | 1 सेट | |||||||
| 6. 05 | दबाव सेंसर प्रणाली | 1 सेट | |||||||
| 6. 06 | वोल्टेज, तापमान व्यापक अधिग्रहण प्रणाली | प्रत्येक का 1 सेट | |||||||
| 6. 07 | उत्पाद विनिर्देश | एक रचना | |||||||
