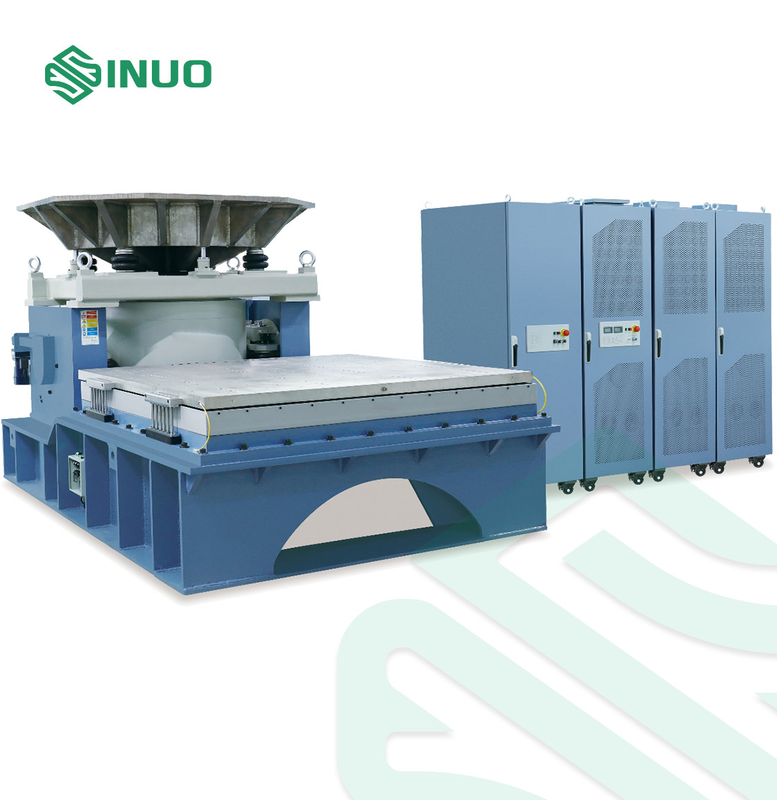

MIL-STD810G वाटर कूल्ड इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्टिंग मशीन
उपकरण अवलोकन
कंपन परीक्षण किसी घटक या उपकरण को रोमांचक या चौंकाने वाला कार्य है, यह देखने के लिए कि यह वास्तविक वातावरण में कैसे प्रतिक्रिया करेगा।सर्किट बोर्ड, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल और घरेलू उपकरणों जैसे औद्योगिक उत्पादों से लेकर कंपन परीक्षण की अनुप्रयोग सीमा बेहद व्यापक है।
लेबर्टन आपको संपूर्ण उत्तेजना और परीक्षण योजना प्रदान कर सकता है, और जीबी, जीजेबी, यूएल, जेआईएस, डीआईएन, आईएसओ, बीएस, एमआईएल, आईईसी और एएसटीएम जैसे राष्ट्रीय और अंतरराष्ट्रीय मानकों के अनुसार आपके लिए उत्पादों की गुणवत्ता साबित कर सकता है।
कंपन मशीन चयन सूत्र और कंपन जनरेटर संरचना आरेख
ग्राहक की कंपनी द्वारा प्रदान की गई परीक्षण शर्तें;
परीक्षण प्रकार: साइन स्वीप;यादृच्छिक;क्लासिक शॉक;
फ़्रिक्वेंसी प्रतिक्रिया रेंज: 1-2700Hz
सूत्र: A(g)=(2πf)2Dcm/980≒A=0.002DmmF2
डी=ए/0.002एफ2एफ=एम(किग्रा) ×ए(जी)
तकनीकी मापदंड
| E90T45 विद्युत चुम्बकीय उत्तेजना जनरेटर पैरामीटर | ||||
| अधिकतम साइनसोइडल उत्तेजना बल | 9000Kg.f शिखर | |||
| अधिकतम यादृच्छिक रोमांचक बल | 9000Kg.f आरएमएस | |||
| अधिकतम प्रभाव उत्तेजना बल | 18000Kg.f शिखर | |||
| आवृति सीमा | 1～2700 हर्ट्ज़ | |||
| अधिकतम विस्थापन | 76 मिमी पीपी | |||
| अधिकतम गति | 2 मी/से | |||
| अधिकतम त्वरण | 120जी(1176 मी/से.)2) | |||
| अधिकतम भार और त्वरण संबंध: F=MA | ||||
| 5G(49m/s2) | 10G(98m/s2) | 20G(196m/s2) | 30जी(294 मी/से2) | |
| 2295 किग्रा | 1095 किग्रा | 495 किग्रा | 295 किग्रा | |
| प्रथम क्रम गुंजयमान आवृत्ति | 2200 हर्ट्ज±5% | |||
| अधिकतम भार: | 1200 किग्रा | |||
| कंपन अलगाव आवृत्ति: | 3 हर्ट्ज | |||
| चलती कुंडल व्यास: | Ф450 मिमी | |||
| चलती कुंडल वजन: | 90 किग्रा | |||
| फ्लक्स रिसाव | ＜10गॉस | |||
| स्वीकार्य विलक्षण क्षण | >1000N.m | |||
| उपकरण का आकार | 1700mm×1360mm×1540mm (ऊर्ध्वाधर विस्तार तालिका शामिल नहीं) | |||
| उपकरण का वजन | 5900 किग्रा | |||
| LA-100 डिजिटल स्विचिंग पावर एम्पलीफायर | ||||
| बिजली उत्पादन | 100KVA | |||
| आउटपुट वोल्टेज | 110Vrms | |||
| आउटपुट करेंट | 1000 हथियार | |||
| सीनियर | ≥65dB | |||
| एम्पलीफायर का आकार | 3300मिमी×810मिमी×2170मिमी | |||
| एम्पलीफायर वजन | 3700 किग्रा | |||
| सर्वो सुरक्षा प्रणाली | ||||
| समारोह | इसमें है: पावर ग्रिड ओवरवॉल्टेज, ग्रिड अंडरवॉल्टेज, लॉजिक फॉल्ट, पावर मॉड्यूल सुरक्षा, पावर मॉड्यूल तापमान, आउटपुट ओवरकरंट, आउटपुट ओवरवॉल्टेज, ड्राइव पावर सप्लाई, प्लेटफॉर्म विस्थापन, प्लेटफॉर्म तापमान, बाहरी इंटरलॉकिंग और अन्य सुरक्षा सर्किट।जब कोई विफलता होती है, तो आउटपुट बंद हो जाएगा, और ध्वनि और प्रकाश एक ही समय में अलार्म बजाएंगे। | |||
| डिजिटल कंपन नियंत्रक VCS-4 | ||||
| हार्डवेयर की समाकृति | 4 एक साथ इनपुट चैनल, 1 आउटपुट चैनल | |||

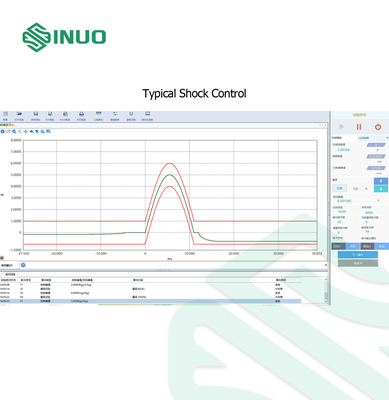

| नियंत्रण फ़ंक्शन मॉड्यूल | साइन, यादृच्छिक, ठेठ झटका, अनुनाद खोज और निवास | |||
| कंप्यूटर को नियंत्रित करें | एलसीडी मॉनिटर के साथ मूल ब्रांड का कंप्यूटर | |||
| सॉफ़्टवेयर | चीनी/अंग्रेजी ऑपरेशन, टाइम डोमेन और फ़्रीक्वेंसी डोमेन विश्लेषण, सिग्नल स्रोत, साइन फ़्रीक्वेंसी स्वीप विश्लेषण, आदि किया जा सकता है।यह स्वचालित रूप से वर्ड परीक्षण रिपोर्ट तैयार कर सकता है, प्रदर्शित कर सकता है, स्टोर कर सकता है, परीक्षण पैरामीटर सेट कर सकता है और सिग्नल और डेटा के कार्यों का विश्लेषण कर सकता है। | |||
| सिस्टम त्वरक |
फ़्रिक्वेंसी रेंज: 1-12000 हर्ट्ज़ संवेदनशीलता: 50mv/g तापमान सीमा: -24 - 250°C |
|||
| VT120 ऊर्ध्वाधर विस्तार तालिका | ||||
| सामग्री | मैग्नीशियम मिश्र धातु, सतह कठोर | |||
| टेबल का आकार | 1200×1200 मिमी | |||
| निश्चित छेद | M12 आयताकार वितरण 100 मिमी * 100 मिमी स्टेनलेस स्टील स्क्रू आस्तीन, टिकाऊ और पहनने के लिए प्रतिरोधी | |||
| ऊपरी सीमा उपयोग आवृत्ति | साइन 500 हर्ट्ज़, रैंडम 1500 हर्ट्ज़ | |||
| वज़न | लगभग 165 किग्रा | |||
| HB120 क्षैतिज तेल फिल्म स्लाइड टेबल | ||||
| सामग्री | मैग्नीशियम मिश्र धातु, सतह कठोर | |||
| टेबल का आकार | 1200×1200 मिमी | |||
| निश्चित छेद | M12 आयताकार वितरण 100 मिमी * 100 मिमी स्टेनलेस स्टील स्क्रू आस्तीन, टिकाऊ और पहनने के लिए प्रतिरोधी | |||
| ऊपरी सीमा उपयोग आवृत्ति | साइन 2000 हर्ट्ज, रैंडम 2000 हर्ट्ज | |||
| वज़न | 170 किग्रा (कनेक्टर के बिना) | |||
| जल शीतलन इकाई WCU | ||||
| ताप विनिमय क्षमता | 100KW कूलिंग वॉटर टावर 15T | |||
| बाहरी परिसंचरण जल प्रवाह/दबाव | 200L/मिनट 0.25-0.4Mpa | |||
| आसुत जल की आवश्यकता | पानी की कठोरता 30ppm, PH7-8, चालकता 1us/cm | |||
| बाहरी परिसंचरण जल पाइप इंटरफ़ेस | 1-1/4"या डीएन32 | |||
| आयाम (एल×डब्ल्यू×एच) | 610मिमी×900मिमी×2000मिमी | |||
| वज़न | 380 किग्रा | |||
| आवश्यक बिजली का सामान | ||||
| बिजली की आपूर्ति | 3-चरण 5-तार 380V/50Hz 162 किलोवाट | |||
| संपीड़ित हवा | 0.6 एमपीए | |||
| ज़मीनी प्रतिरोध | ≤4Ω | |||

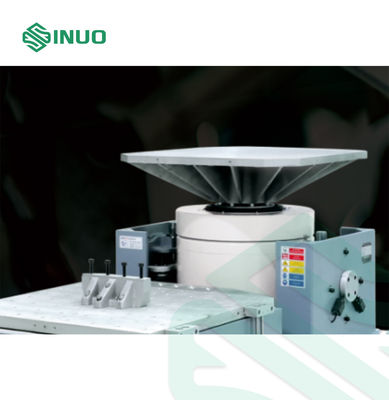

उत्पाद प्रौद्योगिकी और कार्य का परिचय
वाटर-कूल्ड वाइब्रेटिंग टेबल श्रृंखला के कई फायदे हैं जैसे बड़ा जोर, मजबूत असर क्षमता, उच्च शीतलन दक्षता और 76 मिमी का अधिकतम विस्थापन।
बड़े इलेक्ट्रॉनिक असेंबलियों, स्वचालन उपकरणों, एयरोस्पेस बड़े घटकों, कृत्रिम उपग्रहों, अंतरिक्ष और सैन्य प्रणालियों के लिए विभिन्न विशिष्ट कंपन परीक्षण आवश्यकताओं को पूरा करें।
जब ट्रूनियन सिस्टम विशेष रूप से डिज़ाइन किया गया है और क्लाइंट एक उपयुक्त आधार प्रदान करता है, तो सिस्टम 1 हर्ट्ज या यहां तक कि डीसी की कम आवृत्ति से शुरू हो सकता है, चाहे वह साइनसॉइडल या यादृच्छिक कंपन हो।

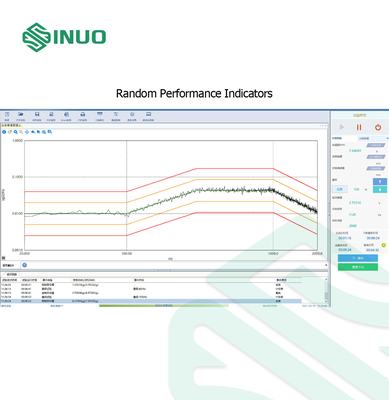

यादृच्छिक प्रदर्शन संकेतक
VCS5X यादृच्छिक नियंत्रण फ़ंक्शन तेज़ और सटीक यादृच्छिक कंपन नियंत्रण प्रदान करता है।ट्रांसफर फ़ंक्शन पर आधारित अनुकूली नियंत्रण एल्गोरिदम सिस्टम की गैर-रैखिकता, अनुनाद कंपन बिंदु और गतिशील भार में परिवर्तन पर तुरंत प्रतिक्रिया दे सकता है, जिससे इसकी नियंत्रण सटीकता में काफी सुधार होता है और तेज़ लूप समय प्राप्त होता है।
नियंत्रण रखने का तरीका
समानीकरण विधि: स्थानांतरण फ़ंक्शन
नियंत्रण लूप: ट्रांसफर फ़ंक्शन अपडेट के आधार पर अनुकूली नियंत्रण, जो सिस्टम नॉनलाइनरिटी, अनुनाद कंपन बिंदुओं और गतिशील भार में परिवर्तनों पर तुरंत प्रतिक्रिया दे सकता है
प्रदर्शन पर नियंत्रण रखें
डायनामिक रेंज: 90dB
नियंत्रण सटीकता: ±1dB
बंद लूप समय: विशिष्ट मान 100mS
ड्राइव सिग्नल
एक सतत गाऊसी यादृच्छिक संकेत.
नियंत्रण के मानकों
फ़्रिक्वेंसी रेंज: 0 से 145 हर्ट्ज़, 250 हर्ट्ज़, 290 हर्ट्ज़, 500 हर्ट्ज़, 585 हर्ट्ज़, 1000 हर्ट्ज़, 1170 हर्ट्ज़, 2000 हर्ट्ज़, 2340 हर्ट्ज़, 4000 हर्ट्ज़, 4680 हर्ट्ज़
संकल्प: 100, 200, 400, 800, 1600, 3200, 6400 वर्णक्रमीय रेखाएँ
नियंत्रण रणनीति: एकल चैनल नियंत्रण, भारित नियंत्रण, अधिकतम मूल्य, न्यूनतम मूल्य
स्वतंत्रता की डिग्री की संख्या (डीओएफ): 12~3160
क्लिपिंग गुणांक (सिग्मा कतरनी): 2~100
स्टैकिंग दर: कोई नहीं, 50%, 75%
लक्ष्य स्पेक्ट्रम
क्रॉसओवर बिंदु: परिमाण या ढलान द्वारा परिभाषित, क्रॉसओवर बिंदुओं की संख्या सीमित नहीं है
क्रॉसओवर बिंदु गणना: प्रत्येक खंड के क्रॉसओवर आवृत्ति मान की स्वचालित रूप से गणना करें।
सहनशीलता स्पेक्ट्रम: लक्ष्य स्पेक्ट्रम के सापेक्ष अलार्म लाइन और इंटरप्ट लाइन को डीबी या % में परिभाषित करें
वैधता जांच: स्वचालित रूप से परिभाषित चौराहे बिंदुओं की वैधता की जांच करें
आरएमएस सहिष्णुता सीमा: सहिष्णुता स्पेक्ट्रम के आधार पर स्वचालित रूप से गणना की जाती है या उपयोगकर्ता द्वारा मैन्युअल रूप से निर्धारित की जाती है।
आरएमएस गणना: विस्थापन, वेग और त्वरण आरएमएस मूल्यों और अनुमानित शिखर मूल्यों की स्वचालित गणना।
आरएमएस समायोजन: आरएमएस मान को मैन्युअल रूप से या डेसीबल रूपांतरण सेट करके समायोजित करें।
त्वरण प्रकार: लघुगणक, डीबी
इंजीनियरिंग इकाइयाँ: इंपीरियल, मीट्रिक
प्रदर्शन: संदर्भ स्पेक्ट्रम के अनुसार निर्धारित सहनशीलता सीमा के साथ संदर्भ स्पेक्ट्रम को स्वचालित रूप से प्रदर्शित करें।
पूर्व टेस्ट
पूर्व-परीक्षण स्तर: 0.1~100%
आरंभिक गति: तेज़, धीमी
प्रारंभिक ड्राइव: उपयोगकर्ता परिभाषित प्रारंभिक प्रारंभ वोल्टेज
अधिकतम ड्राइव सीमा: पूर्व-परीक्षण के लिए उपयोगकर्ता द्वारा परिभाषित अधिकतम ड्राइव वोल्टेज
परीक्षण चलाने की योजना
परीक्षण घटनाएँ: परिमाण और गतिशील रनटाइम
व्यवधान जाँच: बंद, चालू
नियंत्रण लूप: खुला लूप, बंद लूप
स्टोर परिणाम: स्क्रीन बिटमैप, सक्रिय फलक, सभी फलक, स्वचालित रूप से परिभाषित सामग्री संग्रहीत करते हैं
परीक्षण रिपोर्ट तैयार करें: सरल रिपोर्ट, पूरी रिपोर्ट
प्रयोग रोकें: रुकने का समय निर्धारित करें
लूप: लूप की शुरुआत और अंत और लूप की संख्या निर्धारित करें
परीक्षण अनुक्रम चलाएँ: क्रम में एकाधिक परीक्षण स्विच करें और चलाएँ
सुरक्षा
लाइन रुकावट की जाँच: स्वचालित रूप से सहनशीलता से बाहर लाइनों की संख्या की जाँच करें और स्वीकार्य मूल्य के साथ तुलना करें, लाइन रुकावट दर 0 ~ 1 है
प्रभावी मूल्य सीमा: जांचें कि नियंत्रण का प्रभावी मूल्य निर्धारित अधिकतम और न्यूनतम सीमा से अधिक है या नहीं
मैन्युअल निरस्तीकरण: उपयोगकर्ता नियंत्रण कक्ष पर "स्टॉप" और नियंत्रण बॉक्स के सामने वाले पैनल पर "निरस्त" बटन द्वारा परीक्षण रोक सकता है
चलाएँ: सबसे तेज़ तरीका हार्डवेयर द्वारा सीधे परीक्षण चलाने को बाधित करने के लिए "निरस्त" दबाना है।
कंपन तालिका सीमा मान: अधिकतम त्वरण, वेग, विस्थापन।
पूर्व-परीक्षण: सिस्टम नियंत्रण लूप और सिस्टम प्रदर्शन की जांच करने, सिस्टम ट्रांसफर फ़ंक्शन का परीक्षण करने आदि के लिए छोटे पैमाने के संकेतों का उपयोग करें।
परीक्षण: निरंतर स्वचालित ओपन-लूप डिटेक्शन, ओवरलोड निरीक्षण, अलार्म, रुकावट सहिष्णुता बैंड निरीक्षण, आरएमएस रुकावट सीमा निरीक्षण, उपयोगकर्ता द्वारा निर्दिष्ट दर पर प्रारंभ, रोक और परिवर्तन परिमाण, ड्राइव सिग्नल सीमा।
फ़्लोटिंग लक्ष्य स्पेक्ट्रम: जब परिमाण बदलता है, लक्ष्य स्पेक्ट्रम, अलार्म और बाधा सहिष्णुता वर्तमान परिमाण परिवर्तन का पालन करते हैं, और स्वचालित रूप से वर्तमान परिमाण परीक्षण में सहनशीलता से बाहर लाइनों की संख्या की जांच करते हैं
ओपन-लूप संवेदनशीलता: असंवेदनशील, सामान्य, संवेदनशील।
परीक्षण के दौरान मैन्युअल संचालन
खुली क्रियाएँ चलाएँ: परीक्षण रोकें या शुरू करें, परीक्षण रोकें या फिर से शुरू करें
स्तर समायोजन: स्तर को मैन्युअल रूप से बढ़ाएं या घटाएं, या स्तर को सीधे सेट करें
रन जंप: शेड्यूल में अगले इवेंट पर मैन्युअल रूप से जाएं
नियंत्रण ऑपरेशन चलाएँ: रुकावट का पता लगाने के लिए वैध या अमान्य, ओपन-लूप या बंद-लूप को नियंत्रित करें
प्रदर्शन संचालन: कर्सर जोड़ें/हटाएं, विंडो जोड़ें/हटाएं, प्रदर्शन सामग्री या इंटरफ़ेस बदलें, आदि।
परीक्षण रिपोर्ट: वर्ड/पीडीएफ परीक्षण रिपोर्ट तैयार करें
पीक/वैली कर्सर: स्वचालित पीक/वैली का पता लगाना और अंकन करना
साधारण कर्सर: एकल कर्सर, डबल कर्सर, कर्सर द्वारा बताई गई स्थिति के X, Y को पढ़ें
हार्मोनिक कर्सर: हार्मोनिक्स को चिह्नित करें
ऑनलाइन स्थिति प्रदर्शन
मुख्य पैरामीटर: वर्तमान परिमाण, ड्राइविंग वोल्टेज का चरम मूल्य, लक्ष्य त्वरण, वेग, विस्थापन मूल्य और नियंत्रित त्वरण आरएमएस मूल्य
समय: कुल चलने का समय, पूर्ण पैमाने का समय, वर्तमान पैमाने का समय, शेष समय
वर्तमान स्थिति: रुकना, पूर्व-परीक्षण, परीक्षण चलाना, अलार्म और परीक्षण में रुकावट, आदि।

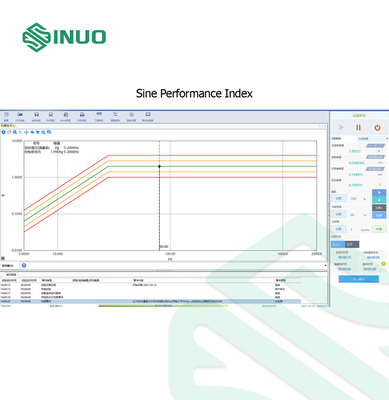

साइन प्रदर्शन सूचकांक
वीसीएस साइन नियंत्रण प्रणाली 1 हर्ट्ज से 10000 हर्ट्ज निरंतर स्वीप साइन तरंग उत्पन्न करके प्रभावी साइन आवृत्ति स्वीप और निश्चित आवृत्ति नियंत्रण करती है।ड्राइव सिग्नल एक वास्तविक एनालॉग स्वीप उत्पन्न करता है।साइनसॉइडल सिग्नल आयाम के अद्यतन पर आधारित अनुकूली नियंत्रण एल्गोरिदम सिस्टम परिवर्तनों पर तुरंत प्रतिक्रिया दे सकता है, और इसमें उच्च नियंत्रण परिशुद्धता और नियंत्रण गतिशील रेंज है।
नियंत्रण रखने का तरीका
समकरण विधि: स्थानांतरण फ़ंक्शन
नियंत्रण लूप: साइनसॉइडल सिग्नल आयाम अद्यतन पर आधारित अनुकूली नियंत्रण, जो सिस्टम नॉनलाइनरिटी, अनुनाद कंपन बिंदुओं और गतिशील भार में परिवर्तनों पर तुरंत प्रतिक्रिया दे सकता है
प्रदर्शन पर नियंत्रण रखें
डायनामिक रेंज: 110dB
बंद लूप समय: 10ms
ड्राइव सिग्नल: एनालॉग गुणवत्ता वाला स्वेप्ट साइन सिग्नल प्रदान करता है
तरंगरूप विरूपण: <0.3%
सिग्नल-टू-शोर अनुपात 100 डीबी से अधिक
फ़्रिक्वेंसी रिज़ॉल्यूशन: 0.01%
नियंत्रण के मानकों
नियंत्रण रणनीति: एकल चैनल नियंत्रण, भारित नियंत्रण, अधिकतम मूल्य, न्यूनतम मूल्य
ऑपरेशन मोड: मैनुअल, स्वचालित
आनुपातिक फ़िल्टर बैंडविड्थ: आनुपातिक बैंडविड्थ, निश्चित बैंडविड्थ
विस्थापन सेंसर - कम पास फ़िल्टर: 0.1~18750Hz
समय डोमेन रिज़ॉल्यूशन: ≥10ms
आरंभिक दर: 1~120dB
रैखिक स्वीप आवृत्ति: 0.01~6000Hz/मिनट
लॉगरिदमिक स्वीप आवृत्ति: 0.01~100 अक्टूबर/मिनट,
फ़्रिक्वेंसी रेंज: 1 हर्ट्ज ~ 10000 हर्ट्ज
स्वीप पैरामीटर
फ़्रिक्वेंसी स्वीप मोड: रैखिक, लघुगणक
स्वीप अवधि: आवृत्ति स्वीप समय, समय
स्वीप दर: प्रत्येक स्वीप इवेंट के लिए स्वीप दर निर्धारित की जा सकती है
प्रारंभिक दिशा: ऊपर, नीचे
फ़्रिक्वेंसी सेटिंग: निचली सीमा आवृत्ति, निचली सीमा आवृत्ति, प्रारंभ आवृत्ति
निवासी पैरामीटर
आवृत्ति: निवास की आवृत्ति निर्धारित करें
अवधि: स्वीप की संख्या, समय
लक्ष्य स्पेक्ट्रम
संकल्प: अधिकतम 4096 अंक
क्रॉसओवर बिंदु: परिमाण या ढलान द्वारा परिभाषित, क्रॉसओवर बिंदुओं की संख्या सीमित नहीं है
परिमाण: त्वरण, वेग, विस्थापन
ढलान: निरंतर त्वरण, निरंतर वेग, निरंतर विस्थापन
सहनशीलता स्पेक्ट्रम: लक्ष्य स्पेक्ट्रम के सापेक्ष अलार्म लाइन और इंटरप्ट लाइन को डीबी या % में परिभाषित करें
वैधता जांच: स्वचालित रूप से परिभाषित चौराहे बिंदुओं की वैधता की जांच करें
शिखर गणना: स्वचालित रूप से विस्थापन, वेग और त्वरण के शिखर मूल्य की गणना करें।
इंजीनियरिंग इकाइयाँ: इंपीरियल, मीट्रिक
प्रदर्शन: संदर्भ स्पेक्ट्रम के अनुसार निर्धारित सहनशीलता सीमा के साथ संदर्भ स्पेक्ट्रम को स्वचालित रूप से प्रदर्शित करें।
क्रॉसओवर बिंदु गणना: प्रत्येक खंड के क्रॉसओवर आवृत्ति मान की स्वचालित रूप से गणना करें।
त्वरण प्रकार: लघुगणक, डीबी
परीक्षण प्रारंभ करें
आरंभिक गति: तेज़, धीमी
प्रारंभिक ड्राइव: उपयोगकर्ता परिभाषित प्रारंभिक प्रारंभ वोल्टेज
अधिकतम ड्राइव सीमा: उपयोगकर्ता परिभाषित परीक्षणों के लिए अधिकतम ड्राइव वोल्टेज बढ़ाना
परीक्षण चलाने की योजना
परीक्षण घटनाएँ: स्वीप, ड्वेल, स्टेप
व्यवधान जाँच: बंद, चालू
नियंत्रण लूप: खुला लूप, बंद लूप
लूप: लूप की शुरुआत और अंत और लूप की संख्या निर्धारित करें
प्रयोग रोकें: रुकने का समय निर्धारित करें
स्टोर परिणाम: स्क्रीन बिटमैप, सक्रिय फलक, सभी फलक, स्वचालित रूप से परिभाषित सामग्री संग्रहीत करते हैं
परीक्षण रिपोर्ट तैयार करें: सरल रिपोर्ट, पूरी रिपोर्ट
परीक्षण अनुक्रम चलाएँ: क्रम में एकाधिक परीक्षण स्विच करें और चलाएँ
परीक्षण के दौरान मैन्युअल संचालन
खुली क्रियाएँ चलाएँ: परीक्षण रोकें या शुरू करें, परीक्षण रोकें या फिर से शुरू करें
स्तर समायोजन: मैन्युअल चरणों द्वारा स्तर को बढ़ाएं या घटाएं, और आप स्तर को सीधे भी सेट कर सकते हैं
फ़्रीक्वेंसी स्वीप नियंत्रण: फ़्रीक्वेंसी बदलें, फ़्रीक्वेंसी बढ़ाएँ/घटाएँ, स्वीप दिशा बदलें, मैन्युअल फ़्रीक्वेंसी सेटिंग
स्वीप दिशा: स्वीप दिशा बदलें
रन जंप: शेड्यूल में अगले इवेंट में मैन्युअल रूप से ट्रांसफर करें, अगले शेड्यूल में मैन्युअल रूप से ट्रांसफर करें
नियंत्रण ऑपरेशन चलाएँ: रुकावट का पता लगाने के लिए वैध या अमान्य, ओपन-लूप या बंद-लूप को नियंत्रित करें
प्रदर्शन संचालन: कर्सर जोड़ें/हटाएं, विंडो जोड़ें/हटाएं, प्रदर्शन सामग्री या इंटरफ़ेस रिपोर्ट बदलें, आदि।
परीक्षण रिपोर्ट: वर्ड/पीडीएफ परीक्षण रिपोर्ट तैयार करें
ऑनलाइन स्थिति प्रदर्शन
मुख्य पैरामीटर: वर्तमान परिमाण, ड्राइविंग वोल्टेज का चरम मूल्य, लक्ष्य और नियंत्रित त्वरण आयाम
समय: कुल चलने का समय, पूर्ण पैमाने पर चलने का समय, वर्तमान पैमाने पर चलने का समय, शेष समय
वर्तमान स्थिति: रुकना, पूर्व-परीक्षण, परीक्षण चलाना, अलार्म और परीक्षण में रुकावट, आदि।
सुरक्षा
मैन्युअल रुकावट: उपयोगकर्ता नियंत्रण कक्ष पर "स्टॉप" बटन और नियंत्रण बॉक्स के सामने पैनल पर "निरस्त" बटन के माध्यम से परीक्षण को रोक सकता है।हार्डवेयर के माध्यम से चल रहे परीक्षण को सीधे बाधित करने के लिए "निरस्त" दबाना सबसे तेज़ तरीका है।
कंपन तालिका सीमा मान: अधिकतम त्वरण, वेग, विस्थापन।
परीक्षण: निरंतर स्वचालित ओपन-लूप डिटेक्शन, ओवरलोड निरीक्षण, अलार्म, इंटरप्ट टॉलरेंस बैंड निरीक्षण, उपयोगकर्ता द्वारा निर्दिष्ट दर पर स्टार्ट, स्टॉप और परिवर्तन परिमाण, ड्राइव सिग्नल सीमा।

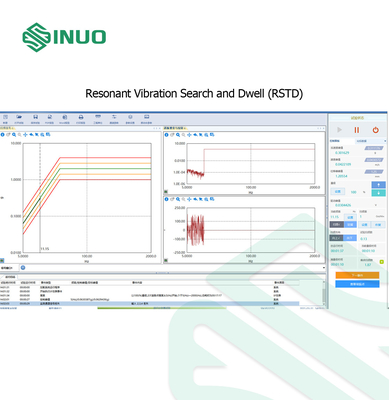

गुंजयमान कंपन खोज और निवास (RSTD)
वीसीएस रेजोनेंट वाइब्रेशन सर्च एंड ड्वेल रेजोनेंट सर्च और ड्वेल के कार्य प्रदान करता है।सिस्टम का अद्वितीय ट्रैकिंग एल्गोरिदम अनुनाद कंपन आवृत्ति को जल्दी और सटीक रूप से ट्रैक कर सकता है।हार्मोनिक कंपन खोज और निवास में साइनसॉइडल नियंत्रण के सभी सूचकांक शामिल हैं, और निम्नलिखित सूचकांक भी शामिल हैं।
अनुनाद खोज
स्थानांतरण फ़ंक्शन: इनपुट चैनलों की कोई भी जोड़ी, या इनपुट चैनल और नियंत्रण चैनल के बीच एक परीक्षण
खोज सीमा: संदर्भ स्पेक्ट्रम द्वारा परिभाषित आवृत्ति सीमा के भीतर उपयोगकर्ता-चयन योग्य प्रारंभ और स्टॉप आवृत्तियाँ
स्वीप दर: डिफ़ॉल्ट स्कैन दर, उपयोगकर्ता-निर्दिष्ट समर्पित स्कैन दर
जांच मानदंड: क्यू मान, स्थानांतरण फ़ंक्शन आयाम, या दोनों के आधार पर अनुनाद पहचान
रहते हैं
परीक्षण मोड: दो मोड: 1) गुंजायमान खोज के दौरान बने रहें;2) खोज पूरी करने के बाद, स्टे सूची के अनुसार रहें, यह मोड उपयोगकर्ता को स्टे सूची को संशोधित करने की अनुमति देता है
ड्वेल मोड: निश्चित आवृत्ति ड्वेल, ट्रैकिंग ड्वेल
निश्चित आवृत्ति निवास समय: समय, चक्रों की संख्या;या आयाम बहाव दर
निवास मानदंड पर नज़र रखना: निर्दिष्ट समय या चक्रों की संख्या तक पहुंचना;अनुनाद कंपन आवृत्ति ऑफसेट (आवृत्ति हर्ट्ज या प्रतिशत);अनुनाद आयाम विचलन दर (समय की एक निश्चित अवधि के भीतर कुल ऑफसेट या ऑफसेट)
परीक्षण चलाने की योजना
अनुनाद खोज: अनुनाद खोज घटनाओं को परिभाषित और निष्पादित करें
गुंजयमान निवास: हार्मोनिक कंपन खोज के अनुरूप, निवास घटनाओं को परिभाषित और निष्पादित करें
खोज ड्वेल: अनुनाद कंपन बिंदु की खोज के तुरंत बाद ड्वेल निष्पादित करें
सिग्नल डिस्प्ले
खोज रिकॉर्ड: समान हार्मोनिक कंपन खोज और संबंधित ऑपरेशन रिकॉर्ड
ड्वेल सूची: सभी निवासी आवृत्ति बिंदुओं और संबंधित आयाम, चरण, क्यू मान इत्यादि को सूचीबद्ध करें।
आयाम ग्राफ़: स्थानांतरण फ़ंक्शन आयाम बनाम आवृत्ति भिन्नता वक्र
चरण आरेख: स्थानांतरण फ़ंक्शन चरण बनाम आवृत्ति का वक्र
सुरक्षा
मैन्युअल रुकावट: उपयोगकर्ता नियंत्रण कक्ष पर "स्टॉप" बटन और नियंत्रण बॉक्स के सामने पैनल पर "निरस्त" बटन के माध्यम से परीक्षण को रोक सकता है।हार्डवेयर के माध्यम से चल रहे परीक्षण को सीधे बाधित करने के लिए "निरस्त" दबाना सबसे तेज़ तरीका है।
कंपन तालिका सीमा मान: अधिकतम त्वरण, वेग, विस्थापन।
परीक्षण: निरंतर स्वचालित ओपन-लूप डिटेक्शन, ओवरलोड निरीक्षण, अलार्म, इंटरप्ट टॉलरेंस बैंड निरीक्षण, उपयोगकर्ता द्वारा निर्दिष्ट दर पर स्टार्ट, स्टॉप और परिवर्तन परिमाण, ड्राइव सिग्नल सीमा।
विशिष्ट शॉक नियंत्रण
विशिष्ट शॉक कंट्रोल क्लासिक शॉक वेवफॉर्म का शॉक टेस्ट फ़ंक्शन प्रदान करता है, ट्रांसफर फ़ंक्शन के आधार पर अनुकूली नियंत्रण एल्गोरिदम को अपनाता है, सिस्टम की गैर-रैखिकता और गतिशील लोड के परिवर्तन पर तुरंत प्रतिक्रिया दे सकता है, और इसमें मजबूत सिस्टम अनुकूलन क्षमता और उच्च है नियंत्रण परिशुद्धता.
नियंत्रण रखने का तरीका
समकरण विधि: स्थानांतरण फ़ंक्शन
नियंत्रण लूप: ट्रांसफर फ़ंक्शन अपडेट के आधार पर अनुकूली नियंत्रण, जो सिस्टम की गैर-रैखिकता और गतिशील लोड के परिवर्तन पर तुरंत प्रतिक्रिया दे सकता है
प्रदर्शन पर नियंत्रण रखें
डायनामिक रेंज: 90dB
पल्स परिभाषा
पल्स प्रकार: आधा साइन, सामने का पीक सॉटूथ, पीछे का पीक सॉटूथ, त्रिकोण, आयत, ट्रेपेज़ॉइड, हैवरसाइन।
पल्स अवधि: 0.5~3000ms
पल्स आयाम: उपयोगकर्ता जरूरतों के अनुसार पल्स आयाम इनपुट कर सकता है
फ़्रिक्वेंसी रेंज: 0~18750 हर्ट्ज़
इकाई: शाही, मीट्रिक
पल्स मुआवजा
मुआवजा विधि: फ्रंट और रियर पल्स मुआवजा, फ्रंट पल्स मुआवजा, पोस्ट पल्स मुआवजा
मुआवजा तरंग: आधा साइन, आयताकार, आयताकार हार्मोनिक
पूर्व-नाड़ी आयाम: 1~100%
पल्स आयाम के बाद: 1~100%
सहनशीलता
प्रकार: MIL-STD810G, IEC60068227, GJB150A, आईएसओ मानक, उपयोगकर्ता-परिभाषित इंटरप्ट नियंत्रण सीमा।
नियंत्रण के मानकों
ऑपरेशन मोड: मैनुअल, स्वचालित
नियंत्रण चैनल: एकल चैनल नियंत्रण, भारित नियंत्रण
पल्स अंतराल: दो पल्स के बीच समय अंतराल को परिभाषित करता है
औसत: 1~10
पूर्व टेस्ट
पूर्व-परीक्षण स्तर: 0.1~100%
आरंभिक गति: तेज़, धीमी
प्रारंभिक ड्राइव: उपयोगकर्ता परिभाषित प्रारंभिक प्रारंभ वोल्टेज
अधिकतम ड्राइव सीमा: पूर्व-परीक्षण के लिए उपयोगकर्ता द्वारा परिभाषित अधिकतम ड्राइव वोल्टेज
परीक्षण योजना चलाएँ
परीक्षण घटनाएँ: परिमाण और दालों की संख्या
व्यवधान जाँच: बंद, चालू
नियंत्रण लूप: खुला लूप, बंद लूप
स्टोर परिणाम: स्क्रीन बिटमैप, सक्रिय फलक, सभी फलक, स्वचालित रूप से परिभाषित सामग्री संग्रहीत करते हैं
परीक्षण रिपोर्ट तैयार करें: सरल रिपोर्ट, पूरी रिपोर्ट
प्रयोग रोकें: रुकने का समय निर्धारित करें
लूप: लूप की शुरुआत और अंत और लूप की संख्या निर्धारित करें
पल्स ध्रुवता: आगे, उल्टा
सुरक्षा
ओपन लूप डिटेक्शन: कंट्रोल लूप ओपन लूप का स्वचालित पता लगाना
इनपुट सिग्नल: इनपुट चैनल ओपन लूप, ओवरलोड चेक
लाइन रुकावट की जाँच: स्वचालित रूप से सहनशीलता से बाहर लाइनों की संख्या की जाँच करें और स्वीकार्य मूल्य के साथ तुलना करें, लाइन रुकावट दर 0 ~ 1 है
सहनशीलता: MIL-STD810 (अमेरिकी सैन्य मानक), आईएसओ मानक, उपयोगकर्ता-परिभाषित रुकावट नियंत्रण सीमा।
इंटरप्ट बटन: इंटरप्ट टेस्ट सीधे हार्डवेयर के माध्यम से चलता है
शेकर सीमाएँ: अधिकतम त्वरण, वेग, विस्थापन
ड्राइव सिग्नल सीमा: ड्राइव सिग्नल के चरम मूल्य को सीमित करें
ओपन-लूप संवेदनशीलता: असंवेदनशील, सामान्य, संवेदनशील।
परीक्षण के दौरान मैन्युअल संचालन
खुली क्रियाएँ चलाएँ: परीक्षण रोकें या शुरू करें, परीक्षण रोकें या फिर से शुरू करें
परिमाण समायोजन: परिमाण को बढ़ाने या घटाने के लिए मैन्युअल रूप से चरण, सीधे परिमाण निर्धारित करें
रन जंप: शेड्यूल में अगले इवेंट को मैन्युअल रूप से समायोजित करें
नियंत्रण ऑपरेशन चलाएँ: रुकावट का पता लगाने के लिए वैध या अमान्य, ओपन-लूप या बंद-लूप को नियंत्रित करें
प्रदर्शन संचालन: कर्सर जोड़ें/हटाएं, विंडो जोड़ें/हटाएं, प्रदर्शन सामग्री या इंटरफ़ेस रिपोर्ट बदलें, आदि।
परीक्षण रिपोर्ट: वर्ड/पीडीएफ परीक्षण रिपोर्ट तैयार करें
शॉक पल्स: आउटपुट शॉक पल्स मैन्युअल रूप से, पल्स ध्रुवीयता बदलें
ऑनलाइन स्थिति प्रदर्शन
मुख्य पैरामीटर: वर्तमान परिमाण, ड्राइव वोल्टेज का शिखर मूल्य, लक्ष्य और नियंत्रित त्वरण शिखर मूल्य और आरएमएस मूल्य
समय: आउटपुट दालों की संख्या, शेष दालों की संख्या, वर्तमान स्तर की दालों की संख्या, पूर्ण स्तरीय दालों की संख्या
वर्तमान स्थिति: रुकना, पूर्व-परीक्षण, परीक्षण चलाना, अलार्म और परीक्षण में रुकावट, आदि।
