| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN1123A |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |
इलेक्ट्रिक वाहन बैटरी संलग्नक दबावस्वचालितटेस्ट सिस्टम
अनुपालन मानक और के खंडइलेक्ट्रिक वाहन बैटरी संलग्नक दबाव स्वचालित परीक्षण प्रणाली
यह डिवाइस मानक IEC 60335-1: 2020-अनुबंध BB-20.1 का अनुपालन करता है।
उपकरण का अवलोकन इलेक्ट्रिक वाहन बैटरी संलग्नक दबाव स्वचालित परीक्षण प्रणाली
नमूने और सीमाएँ: यह उपकरण धातु आयनों का उपयोग करके रसायन युक्त मोनोलिथिक बैटरियों का परीक्षण कर सकता है।
परीक्षण उद्देश्य: इसका उपयोग दबाव को मापने के लिए किया जाता है कि धातु आयन रसायन शास्त्र का उपयोग कर एक मोनोलिथिक बैटरी वाले बैटरी संचालित उपकरण के घेरे में बैटरी गलती के दौरान निकलती है।बैटरी पर केस की केस स्ट्रेंथ को सत्यापित करने के लिए।
परीक्षण सिद्धांत: दबाव बढ़ाने के लिए बूस्टर पंप का उपयोग करें, पाइप लाइन से जुड़े दबाव सेंसर की निगरानी करें और वास्तविक समय में दबाव मान को वापस फीड करें।नियंत्रण प्रणाली नमूने के प्रारंभिक दबाव को 2070kPa±10% तक पहुंचाने के लिए विद्युत वाल्व और दबाव विनियमन वाल्व जैसे घटकों को नियंत्रित करती है।फिर तंत्र के माध्यम से 2.85 ± 0.05 मिमी के व्यास के साथ छिद्र से मानक द्वारा आवश्यक वायु मात्रा को इंजेक्ट करें।फिर यह 30 के भीतर 70kPa से नीचे चला जाता है।
के तकनीकी पैरामीटर इलेक्ट्रिक वाहन बैटरी संलग्नक दबाव स्वचालित परीक्षण प्रणाली
| नमूना | SN1123A |
| स्टेशन | सिंगल स्टेशन |
| विद्युत नियंत्रण विधि | पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन |
| चलाने का तरीका | बूस्टर पंप ड्राइव |
| परीक्षण माध्यम | गैस |
| परीक्षण दबाव | 0.01-2.5MPa, प्रेशर सेंसर मॉनिटरिंग |
| गैस भरने की क्षमता |
10-100 मिलीलीटर समायोज्य, प्राप्त करने योग्य (20, 30, 50, 100 मिलीलीटर)
|
| परीक्षण समय | 0-999999, सेट किया जा सकता है |
| सीलिंग जोड़ | मानक के रूप में एक सेट, छिद्र Φ2.85 ± 0.05 मिमी |
| परीक्षण प्रक्रिया | मैनुअल लोडिंग और अनलोडिंग परीक्षण, पूरी तरह से स्वचालित परीक्षण प्रक्रिया |
| डिवाइस के आयाम और वजन | एल*डब्ल्यू*एच=1000*750*900, वजन लगभग 110 किलो |
| पर्यावरण का प्रयोग करें | वायुमंडलीय दबाव 80 ~ 106kpa;परिवेश का तापमान 5 ~ 40 डिग्री सेल्सियस;सापेक्ष आर्द्रता (20 ~ 80)% आरएच;उपयोग की जगह: कोई हिंसक झटकों, कंपन, कोई विद्युत चुम्बकीय हस्तक्षेप नहीं, कोई धूल नहीं, कोई विस्फोटक और संक्षारक गैस नहीं, अच्छा गर्मी लंपटता |

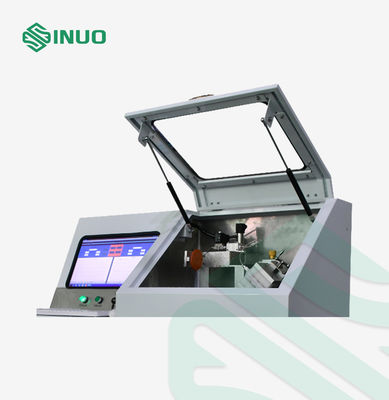

| संदर्भ ग्राफ |  |
की संरचनाइलेक्ट्रिक वाहन बैटरी संलग्नक दबाव स्वचालित परीक्षण प्रणाली
डिवाइस एक बॉक्स संरचना को अपनाता है और इसे टच स्क्रीन द्वारा नियंत्रित किया जाता है।आप दबाव वक्र प्रदर्शन पढ़ सकते हैं, आप बढ़ी हुई गैस क्षमता सेट कर सकते हैं, आप परीक्षण दबाव, परीक्षण समय इत्यादि सेट कर सकते हैं। यह एक वायवीय बूस्टर पंप और इसके दबाव नियंत्रण उपकरण को स्थिर प्रदर्शन, सुविधाजनक संचालन और सुंदर उपस्थिति के साथ गोद लेता है।देश और विदेश में कई समान उत्पादों के लाभों को एकीकृत करना, यह प्रमुख घरेलू माप संस्थानों और प्रयोगशालाओं की पहली पसंद है।
