| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4421 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट/माह |

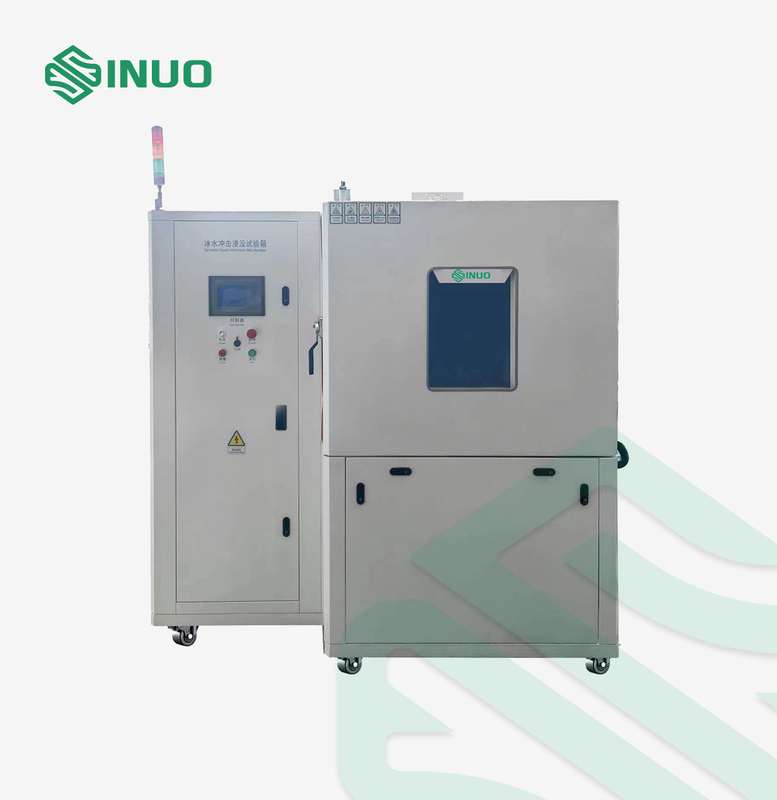

ऑटोमोटिव पार्ट्स के लिए VW80000 आइस वॉटर स्प्लैश टेस्ट उपकरण
व्यवस्था जानकारी
यह परीक्षण उपकरण ISO 16750-4:2010 खंड 5.4 और VW80000: 2009-10, आदि के अनुसार डिजाइन और निर्मित किया गया है।
यह वाहनों के घटकों के उथले पानी वाले क्षेत्रों में उपयोग किए जाने वाले उत्पादों के लिए बर्फ के पानी के कारण होने वाले थर्मल शॉक टेस्ट का अनुकरण करता है।इसका उद्देश्य सर्दियों में गीली सड़कों पर गाड़ी चलाते समय हीटिंग सिस्टम या घटकों पर बर्फीले पानी के छींटे का अनुकरण करना है।विफलता मोड या तो एक अलग तापमान विस्तार गुणांक के कारण सामग्री की यांत्रिक दरार या सील विफलता है।
काम के सिद्धांत:

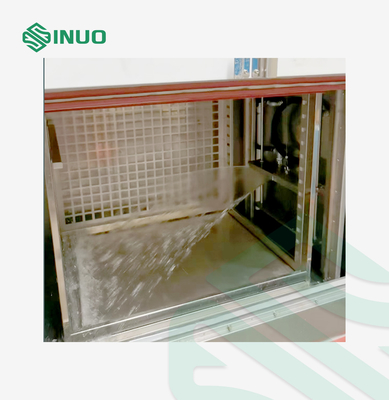

DUT (परीक्षण के तहत उपकरण) को एक निश्चित तापमान और परीक्षण कक्ष में एक निर्दिष्ट समय तक गर्म करें।फिर DUT को बर्फ के पानी से 3 सेकंड तक स्प्रे करें।यदि DUT वाहन पर केवल एक दिशा में छिड़का जाता है, तो स्थापना स्थान की केवल इस दिशा में पानी का छिड़काव करें।यदि उपकरण वाहन पर कई दिशाओं में पानी के छींटे के संपर्क में आता है, तो इन दिशाओं को बताया जाएगा और प्रत्येक दिशा में एक नए DUT का परीक्षण किया जाएगा।स्पलैश की चौड़ाई को हमेशा DUT की चौड़ाई से अधिक नियंत्रित किया जाता है।
तकनीकी मापदंड
|
1. आयाम और नमूनानिषेध |
|
| ऊपरी आंतरिक बॉक्स आकार | 1200X900X700 मिमी (डब्ल्यू * डी * एच) |
| टोकरी का आकार | लगभग।840X680X650 मिमी (डब्ल्यू * डी * एच) |
| बाहरी आयाम | लगभग 1800X1520X2150mm (डब्ल्यू * डी * एच) |
| नमूना निषेध |
ज्वलनशील, विस्फोटक और वाष्पशील पदार्थों के नमूनों का परीक्षण और भंडारण प्रतिबंधित है संक्षारक पदार्थों के नमूनों का परीक्षण और भंडारण प्रतिबंधित है जैविक नमूनों के परीक्षण या भंडारण पर रोक मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोतों के नमूनों का परीक्षण और भंडारण निषिद्ध है |
| 2. तकनीकी संकेतक | |
| उच्च तापमान बॉक्स की तापमान सीमा | आरटी + 10 ℃ ~ 150 ℃ |
| तापमान विचलन | ≤2 ℃ |
| तापमान एकरूपता | ≤2 ℃ (नो-लोड स्थिति के तहत) |
| पानी के तापमान का परीक्षण करें | 0 ℃ ~ + 4 ℃ |
| परीक्षण पानी का तापमान नियंत्रण | 5P चिलर (शुद्ध टाइटेनियम बाष्पीकरण के साथ) |
| परीक्षण चक्रों की संख्या | 0 ~ 100 बार, पूर्व निर्धारित किया जा सकता है |
| टोकरी भार | 100 किग्रा (स्वचालित रूप से नियंत्रित उठाने योग्य) |
| बर्फ के पानी के छींटे नोजल पैटर्न |
नोजल और दबाव अंशांकन प्रणाली निम्नलिखित आकृति और आदि के अनुसार सख्त रूप से निर्मित होती है, SUS316 स्टेनलेस स्टील, वियोज्य।बॉक्स के बाहर का डिस्प्ले नोजल प्रवाह और अन्य कार्यों को नियंत्रित कर सकता है
|
| जल स्प्रे आरेख | |
| आइस वॉटर स्पलैश नोजल मात्रा | 1 पीसी |
| जल जेट प्रवाह | 3L-4L प्रति स्पलैश / नोजल |
| छिड़काव की अवधि | 3s |
| परीक्षण चक्र | 0 ~ 100 बार प्रीसेट किया जा सकता है |
| DUT से नोजल की दूरी | 325 ± 25 मिमी (300 ~ 350 मिमी) |
| परीक्षण तरल | विआयनीकृत पानी या + 5% NaCl + 3% एरिजोना महीन धूल |
| परीक्षण तरल | रीसायकल |
| स्विचिंग समय | ≤20s |
| स्वचालित सफाई समारोह | परीक्षण पूरा होने के बाद, पाइपलाइन और नमूना स्वचालित रूप से साफ हो जाते हैं |
| अन्य आवश्यकताएं | स्व-निहित जल निकासी प्रणाली, टोकरी को उठाने और कम करने के लिए स्वचालित सुरक्षा प्रणाली, और नोजल के लिए एंटी-क्लॉगिंग तकनीक |
| 3. संरचनात्मक विशेषताएं | |
| बॉक्स सामग्री |

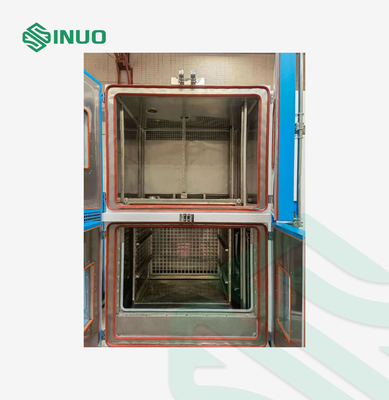

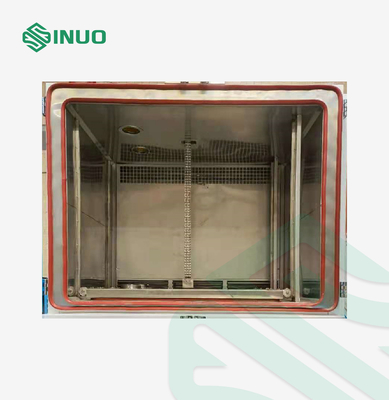

दो-बॉक्स हैंगिंग बास्केट टाइप बॉक्स को अपनाएं, ऊपरी भाग हीटिंग ज़ोन है, निचला भाग पानी के छींटे ज़ोन है, और नीचे पानी की टंकी है (पानी को पुनर्नवीनीकरण किया जा सकता है); A. बाहरी बॉक्स सामग्री: प्लास्टिक स्प्रे के साथ स्टील प्लेट बी आंतरिक टैंक: स्टेनलेस स्टील का उपयोग पूरे आंतरिक बॉक्स और टोकरी के लिए किया जाता है |
| बॉक्स का दरवाजा |
डबल दरवाजे, दरवाजे का आकार 1200 x 700 मिमी (चौड़ाई x ऊंचाई) है, और बाईं और दाईं ओर एक कांच की खिड़की है। मल्टी-लेयर वैक्यूम टेम्पर्ड ग्लास, बॉक्स में रोशनी होती है, और अवलोकन विंडो प्रकाश को प्रतिबिंबित नहीं करती है। |
| इन्सुलेशन | लगभग 100 मिमी मोटी थर्मल इन्सुलेशन प्रदर्शन सुनिश्चित करने के लिए पॉलीयूरेथेन फोम + ग्लास फाइबर से भरा हुआ |
| परीक्षण छेद | सिलिकॉन डाट के साथ 100 मिमी व्यास |
| संचार प्रणाली | परिसंचारी प्रशंसक, स्टेनलेस स्टील प्ररित करनेवाला; |
| तापन प्रणाली |
हीटर: निक्रोम इलेक्ट्रिक हीटर नियंत्रण मोड: गैर-संपर्क समान अवधि पल्स चौड़ाई मॉड्यूलेशन, SSR (सॉलिड स्टेट रिले)
|
|
टेस्ट पानी |
बर्फ के पानी की आपूर्ति के लिए 5P चिलर (शुद्ध टाइटेनियम बाष्पीकरण के साथ) को अपनाएं |
| फ्रीज-फ्री डिज़ाइन | कोई आइसिंग घटना नहीं |
| कंट्रोल पैनल | नियंत्रक, ऑपरेशन बटन |
| जंगम कैस्टर |
कास्टर: 4 फुट सपोर्ट: 4 फिक्स्ड फुट सपोर्ट |
| नियंत्रण प्रणाली |
थर्मोस्टेट: 7-इंच कलर टच स्क्रीन कंट्रोलर ऑपरेशन मोड: परीक्षण स्थितियों को परीक्षण क्षमता के दायरे में मनमाने ढंग से प्रोग्राम किया जा सकता है नियंत्रण सटीकता: 0.1 ℃ नियंत्रण मोड: पीआईडी स्वचालित नियंत्रण तापमान माप: प्लेटिनम प्रतिरोध PT100 |
| नियंत्रक | 7 "असली रंग टच स्क्रीन नियंत्रक: टच स्क्रीन बॉक्स में तापमान, पानी की टंकी का तापमान, प्रवाह दर, पानी पंप और परीक्षण समय इत्यादि को नियंत्रित कर सकती है; प्रवाह दर और तापमान सीधे प्रदर्शित होते हैं टच स्क्रीन, और स्वचालित निरंतर वर्तमान और निरंतर तापमान का उपयोग किया जाता है। |
| सेटिंग विधि | अंग्रेजी मेनू, टच स्क्रीन इनपुट |
| ऑपरेशन मोड | आवधिक संचालन, निरंतर संचालन |
| कार्यक्रम सेटिंग्स | परीक्षण कार्यक्रम का नाम और कार्यक्रम के मापदंडों को अनुकूलित किया जा सकता है, और कार्यक्रम के भंडारण और आयात का समर्थन किया जाता है। |
| प्रदर्शन समारोह | रीयल-टाइम डायनेमिक रिफ्रेश सैंपलिंग डेटा और सेटिंग पैरामीटर, रियल-टाइम कर्व रिफ्रेश फंक्शन।दबाव, प्रवाह, तापमान, परीक्षण समय आदि प्रदर्शित कर सकते हैं। |
| परीक्षण का समय | 0-999min (टच स्क्रीन नियंत्रण), विभिन्न जलरोधी आवश्यकताओं के लिए संबंधित मानक समय विकल्प हैं। |
| परीक्षण आवृत्ति | 1-999 बार (टच स्क्रीन नियंत्रण) |
| अलार्म समारोह | अलार्म स्वत: बंद, अलार्म रिकॉर्ड देखने और निर्यात, अलार्म सेटिंग और गलती विश्लेषण कार्य |
| रिकॉर्ड समारोह | नमूना लेने का समय 10s है, और तीन महीने के भीतर वक्र और प्रायोगिक डेटा दर्ज किया जा सकता है।नमूना डेटा प्रत्येक पल में तीन महीने के भीतर विस्तार से पूछताछ की जा सकती है।इसे USB2.0 द्वारा निर्यात किया जा सकता है, पीसी पर मुद्रित और रिकॉर्ड किया जा सकता है, और डेटा रिपोर्ट उत्पन्न की जा सकती है। |
| 4. सुरक्षा व्यवस्था | |
| आपातकालीन बंद | उपकरण एक गलती अलार्म बजर से लैस है, और नियंत्रण कक्ष पर एक आपातकालीन स्टॉप बटन सेट है।यदि उपकरण रुकने में विफल रहता है, तो रोकने के लिए आपातकालीन स्टॉप बटन का उपयोग किया जा सकता है |
| टेस्ट बॉक्स | समायोज्य अधिक तापमान संरक्षण;परीक्षण स्थान में तापमान फ्यूज;एयर कंडीशनिंग चैनल के अधिक तापमान संरक्षण को सीमित करें;प्रशंसक मोटर अति ताप संरक्षण |
| अन्य |
मुख्य शक्ति चरण अनुक्रम और चरण हानि संरक्षण;रिसाव संरक्षण;अधिभार और शॉर्ट सर्किट संरक्षण मुख्य बिजली स्विच में रिसाव संरक्षण कार्य होता है; जलमार्ग सुरक्षा सुरक्षा उपकरण से लैस;पानी की कमी अलार्म। |
| 5. उपयोग की शर्तें (उपयोगकर्ता निम्नलिखित शर्तों को पूरा करने की गारंटी देता है) | |
| स्थापना वेबसाइट |
जमीन समतल और अच्छी तरह हवादार है; डिवाइस के आसपास कोई मजबूत कंपन नहीं है; डिवाइस के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं है; उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं हैं; उपकरण के चारों ओर उपयोग और रखरखाव के लिए उपयुक्त स्थान आरक्षित है, विवरण के लिए मैनुअल देखें |
| पर्यावरण की स्थिति |
तापमान: 5 ℃ ~ 35 ℃ सापेक्ष आर्द्रता: ≤85% हवा का दबाव: 86kPa ~ 106kPa |
|
बिजली आपूर्ति की स्थिति बिजली की आपूर्ति |
AC380V तीन-चरण पांच-तार वोल्टेज स्वीकार्य उतार-चढ़ाव की सीमा: एसी (380 ± 38) वी |
|
बैटरी की क्षमता अधिकतम करंट |
आवृत्ति स्वीकार्य उतार-चढ़ाव की सीमा: (50±0.5)Hz सुरक्षात्मक ग्राउंड वायर का ग्राउंडिंग प्रतिरोध 4Ω से कम है उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए संबंधित क्षमता के वायु या बिजली स्विच को कॉन्फ़िगर करना आवश्यक है, और और इस डिवाइस के लिए इस स्विच का स्वतंत्र रूप से उपयोग किया जाना चाहिए |
