बस यात्री कार रोड वाहन के लिए आउटडोर रेन स्प्रे शावर परीक्षण कक्ष
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Sinuo |
प्रमाणन: | Calibration Certificate (Cost Additional) |
मॉडल संख्या: | एसएनक्यूसी1001-20एम |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | Customized |
पैकेजिंग विवरण: | अन्य |
प्रसव के समय: | 60 दिन |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 1 सेट/माह |
विस्तार जानकारी |
|||
परीक्षण क्षेत्र: | लगभग 20*5.2*6M या अनुकूलित | वाहन का प्रकार: | बस/यात्री कार |
---|---|---|---|
सिस्टम फ्रेम प्रकार: | ड्राइव-इन प्रकार | अनुमत वाहन का आकार: | 3500*1400*1400mm~13700*2600*4200mm |
फ्रंट रेन इंटेंसिटी: | 7-12 ± 1 मिमी / मिनट | पश्च वर्षा की तीव्रता: | 7-8 ± 1 मिमी / मिनट |
जल स्प्रे दबाव: | 150kPa±10kPa | कुल जल प्रवाह: | 0 ~ 150m3 / एच |
प्रमुखता देना: | बस वर्षा स्प्रे बौछार परीक्षण कक्ष |
उत्पाद विवरण
बस यात्री कार सड़क वाहन आउटडोर बारिश स्प्रे बौछार परीक्षण कक्ष
प्रणाली का उद्देश्य
मुख्य रूप से मानक QC/T 476-2007 "पेसेंजर कारों के लिए रेनप्रूफ सीलिंग सीमाएं और परीक्षण विधियां" को पूरा करते हैं।और मानक GB 29753-2013 के अनुरूप है, जो कि खाद्य पदार्थों और जैविक उत्पादों के सड़क परिवहन के लिए प्रशीतित वाहनों के लिए सुरक्षा आवश्यकताओं और परीक्षण विधियों के लिए है।.
इसका उपयोग यह जांचने के लिए किया जाता है कि शरीर, दरवाजे, खिड़कियां और सनड्रॉप की असेंबली सामान्य है, क्या सीलिंग प्रदर्शन विश्वसनीय है और क्या स्थापना विधि सही है
तकनीकी मापदंड
1उपकरण का कार्यः यात्री कारों के वर्षा परीक्षण के लिए प्रयोग किया जाता है। लागू वाहन के बाहरी आयाम 3500×1400×1400 मिमी से 13700×2600×4200 मिमी तक होते हैं।
2वर्षा की तीव्रता: सामने का औसत 7~12±1 मिमी/मिनट है, और दोनों पक्षों, ऊपरी, निचले और पीछे का औसत 7~8±1 मिमी/मिनट है। प्रत्येक भाग की वर्षा तीव्रता को समायोजित किया जा सकता है।
3बिजली की आपूर्तिः एसी तीन चरण पांच तार 380V ± 5% 50Hz या ग्राहक की स्थानीय तीन चरण बिजली की आपूर्ति की आवश्यकताओं से मेल खाता है।
4नोजल इंजेक्शन दबावः 150kPa±10kPa
5- प्रेशर गेज: पानी के पंप के आउटलेट पर प्रेशर गेज लगाएं, दबावः 0~0.5MPa।
6. प्रवाहमापक: जल पंप के आउटलेट पर स्व-फ्लाशिंग फिल्टर के बाद कुल विद्युत चुम्बकीय प्रवाहमापक स्थापित करें। कुल प्रवाह दर 0-150m3/h है।शाखा पाइप एक दृश्य प्रवाहमीटर को अपनाता है और प्रवाह विनियामक वाल्व के बाद स्थापित किया जाता है.
7, बारिश का समयः 1 ~ 60 मिनट।
8बारिश का पता लगाने वाले कमरे के फ्रेम के रूपरेखा आयाम (लंबाई × चौड़ाई × ऊंचाई): लगभग 20000×5200×6000 मिमी।

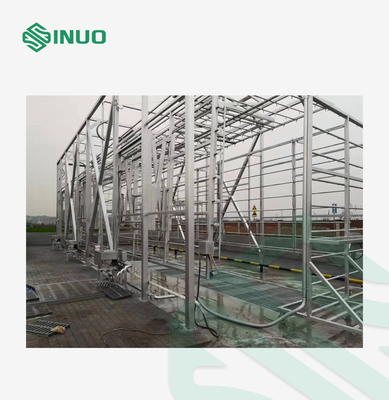

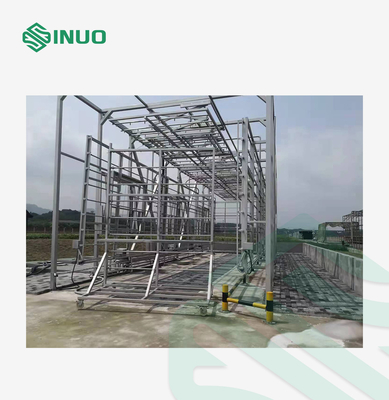

9. बारिश का पता लगाने वाला कमरा एक बाहरी कंकाल प्रकार का है, जिसमें छत और आसपास के सुरक्षात्मक पैनल नहीं हैं। फ्रेम भविष्य में एक छत बनाने के लिए इंटरफ़ेस और स्थान आरक्षित करता है।
नियंत्रण प्रणाली
नियंत्रण प्रणाली | यह प्रणाली वर्षा परीक्षण की तकनीकी आवश्यकताओं के अनुसार डिज़ाइन की गई है। यह प्रणाली मैन्युअल नियंत्रण कार्य को सेट करती है।ऑपरेशन नियंत्रण नियंत्रण कैबिनेट के पैनल पर बटन द्वारा महसूस किया जाता है |
प्रणाली का मैनुअल नियंत्रण | छिड़काव प्रणाली में प्रत्येक विद्युत घटक का संचालन पीएलसी प्रोग्रामिंग द्वारा नियंत्रित किया जाता है।और अवधि जरूरतों के अनुसार सेट किया जा सकता है (1-480 मिनट के भीतर समायोज्य). |
पीएलसी प्रणाली | प्रत्येक क्रिया के लिए पीएलसी कार्यक्रम की सुरक्षा परस्पर जुड़ी और विश्वसनीय होनी चाहिए, और इसके परिधीय सर्किट में पीएलसी आउटपुट के लिए विश्वसनीय सुरक्षा होनी चाहिए।,बंद करने की सुरक्षा, सिग्नल डिस्प्ले और अलार्म कार्य होना चाहिए। पीएलसी आउटपुट बिंदु पर एक फ्यूज होना चाहिए। |
नियंत्रण कैबिनेट |
1नियंत्रण कैबिनेट आयातित पीएलसी, आयातित आवृत्ति कनवर्टर और सर्किट ब्रेकर को एकीकृत करता है, और विद्युत उपकरण श्नाइडर ब्रांड को अपनाते हैं। बटन, एलसीडी डिस्प्ले स्क्रीन,सूचक रोशनी और कनेक्शन टर्मिनलों प्रसिद्ध ब्रांडों का उपयोग करें, आदि। कैबिनेट के शीर्ष पर तीन रंग के संकेत संकेत दीपक और बजने वाले उपकरण लगाए गए हैं, ताकि पहली बार चेतावनी सूचनाएं दी जा सकें। |
पूल स्तर नियंत्रण |
1. पानी की आपूर्ति टैंक में एक तरल स्तर गेज है। तरल स्तर के लिए दो तरल स्तर नियंत्रण बिंदु निर्धारित किए जाते हैंः पानी के स्तर की ऊपरी सीमा; पानी के स्तर की निचली सीमा;तीन-स्थिति विद्युत सेंसर एक सुरक्षा जमीन तार के साथ प्रदान की जाती हैद्रव स्तर मूल्य को समायोजित किया जा सकता है। |
वर्षा स्नान उपकरण

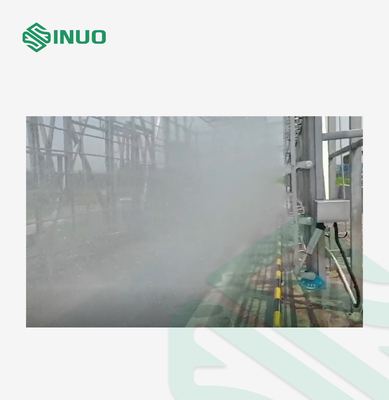

वर्षा स्नान उपकरणों में मुख्य रूप से शामिल हैंः पानी पंप, स्वचालित दबाव विनियमन वाल्व, पानी के दबाव गेज (या पानी के दबाव सेंसर), मुख्य पाइपलाइन, शाखा पाइपलाइन, शाखा पाइपलाइन,प्रवाह मीटर (या प्रवाह सेंसर), प्रवाह विनियमन वाल्व, नोजल, नोजल पाइप धारक, पाइप रैक चलती प्रणाली और विद्युत नियंत्रण प्रणाली आदिपानी पंप के पानी की आपूर्ति के दबाव सेटिंग सुनिश्चित करना चाहिए कि नोजल के पानी के निकास दबाव 150kPa±10kPa हैपानी के पंप की मात्रा, लिफ्ट, प्रवाह दर और पाइपलाइन व्यास को प्रणाली की आवश्यकताओं को पूरा करना चाहिए।प्रत्येक छिड़काव सतह को बारिश परीक्षण में शामिल सबसे बड़े बाहरी आयामों वाली कार और प्रत्येक कार के प्रत्येक निरीक्षित भाग को कवर करना चाहिए।वाहन के आकार और आकार में परिवर्तन के अनुकूल सामने और मध्य वर्षा सतहें चलती होनी चाहिए।

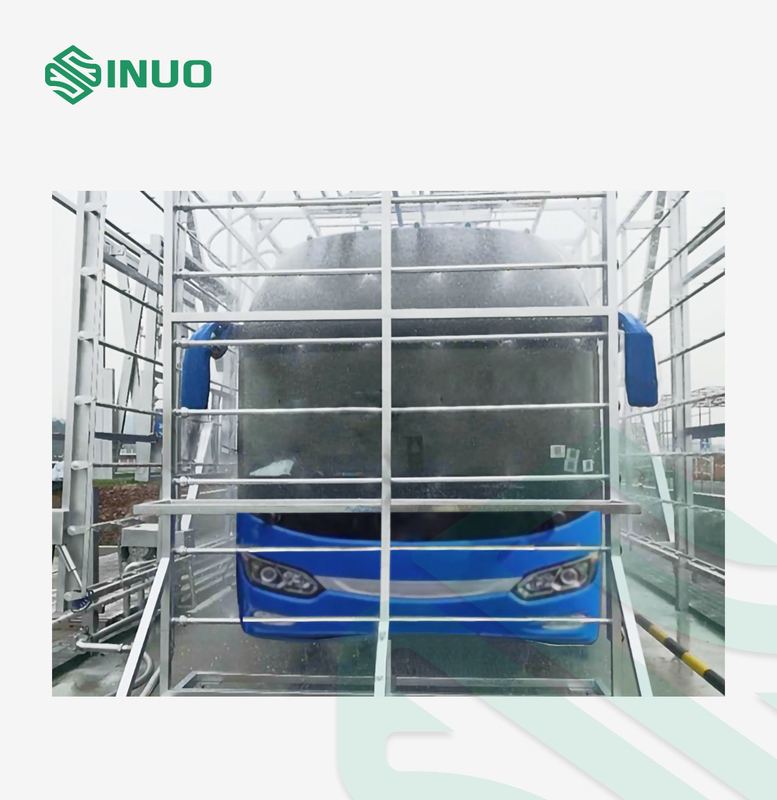

वर्षा स्नान उपकरण को यह सुनिश्चित करना चाहिए कि पानी को कार पर आगे, पीछे, नीचे, पक्ष और शीर्ष दिशाओं से छिड़का जाए, पानी के छिड़काव के मृत स्थानों से बचें,और सुनिश्चित करें कि पानी छिड़काव दबाव और प्रवाह मानक QC/T 476-2007 की आवश्यकताओं को पूरा करने के लिए कार के विभिन्न भागों के अनुरूप. वर्षा स्नान पाइपलाइन का फ्रेम संरचना सरल और सुंदर है जबकि विरोधी जंग और झटके-प्रूफ सुनिश्चित करता है। पूरे उपकरण विश्वसनीय और संचालित करने के लिए सरल है,और यह भागों की मरम्मत और रखरखाव के लिए सुविधाजनक है.
नोजल
1. स्टेनलेस स्टील नोजल का उपयोग किया जाता है, और इसे आसानी से अलग किया जा सकता है और साफ किया जा सकता है। स्प्रे राज्य ठोस शंकुआकार है, और शंकु कोण 60 डिग्री है। स्प्रे कोण,शीर्ष नोजल क्षैतिज विमान के लंबवत है (यह भी 45 डिग्री के लिए समायोजित किया जा सकता है), और नोजल डिजाइन राष्ट्रीय मानक को पूरा करता है। नोजल एक वर्ग ग्रिड में व्यवस्थित हैं, छिड़काव क्षेत्र में कोई रिक्त क्षेत्र नहीं है, और नोजल छेद का व्यास 2.5 मिमी से 3.0 मिमी है।नोजल की क्षैतिज और ऊर्ध्वाधर दूरी 400 मिमी है.
2. नोजल और संबंधित वाहन शरीर की बाहरी सतह के बीच की दूरीः 700mm±200mm. निचला नोजल जमीन से 200mm नीचे स्थित है.
3. शीर्ष और निचले नोजल की धुरी क्षैतिज विमान के लंबवत हैं,और बाएं और दाएं नोजल की धुरी वाहन की अनुदैर्ध्य दिशा पर लंबवत 15 से 90 डिग्री तक समायोज्य है, स्वचालित समायोजन और मैनुअल समायोजन का उपयोग करते हुए। सामने और पीछे 90, 45, 30, 15 डिग्री के मैनुअल समायोजन कोण हैं।
