| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN886-19m³ |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |
19m³ उच्च निम्न तापमान आर्द्रता पर्यावरण परीक्षण कक्ष में चलें
के लिए अनुपालन मानक और खंड19m³ उच्च निम्न तापमान आर्द्रता पर्यावरण परीक्षण कक्ष में चलें
IEC60068-2-1:2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: कोल्ड, आईडीटी"
IEC60068-2-2:2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट- टेस्ट बी-ड्राई हीट, आईडीटी"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: टेस्ट-टेस्ट डीबी: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर अवस्था, IDT"
तकनीकी मापदंडके लिये19m³ उच्च निम्न तापमान आर्द्रता पर्यावरण परीक्षण कक्ष में चलें
| 1. उत्पाद का नाम | वॉक-इन लगातार तापमान और आर्द्रता परीक्षण कक्ष |
| तरीका | SN886-19m³ |
| 2. लागू निर्देश | |
| 2.1।लागू सीमा | यह उपकरण विभिन्न विद्युत और इलेक्ट्रॉनिक उत्पादों और अन्य उत्पादों, भागों और सामग्रियों जैसे निरंतर उच्च और निम्न तापमान, क्रमिक परिवर्तन और चक्र परीक्षणों के पर्यावरणीय सिमुलेशन विश्वसनीयता परीक्षणों के लिए उपयुक्त है। |
| 2.2।सुरक्षा परीक्षण प्रतिबंध |
ए) ज्वलनशील, विस्फोटक और वाष्पशील पदार्थों के नमूनों का परीक्षण और भंडारण बी) संक्षारक पदार्थ के नमूनों का परीक्षण, जैविक नमूनों का परीक्षण और भंडारण सी) मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण और भंडारण |
| 3. मात्रा और आकार | |
| 3.1।प्रभावी मात्रा | 19 वर्ग मीटर |
| 3.2।आंतरिक बॉक्स का आकार | W2500 मिमी * H2200 मिमी * D3500 मिमी |
| 3.3।बाहरी बॉक्स का आकार |
W3100 मिमी * H3700 मिमी * D2400 मिमी (इकाई आकार को छोड़कर) के बारे में अनुस्मारक:कृपया अंतिम डिज़ाइन देखें और बाहरी आयामों के लिए तीन दृश्यों की पुष्टि करें |
| 4. प्रदर्शन | |
| 4.1।ठंडा करने का तरीका | पानी ठंढा करना |
| 4.2।तापमान की रेंज | -40 डिग्री ~ 60 ℃ |
| 4.3।आर्द्रता सीमा |
मानक सीमा: 20% -95% आरएच कम आर्द्रता सीमा: 5% आरएच ~ 95% आरएच (शुष्क हवा के साथ) |
| 4.4।तापमान / आर्द्रता में उतार-चढ़ाव | ± 2 ℃ / ± 2.0% आरएच |
| 4.5।तापमान संकल्प सटीकता | 0.01 ℃ |
| 4.6।आर्द्रता संकल्प सटीकता | 0.01 आरएच |
| 4.7।तापमान एकरूपता | ≤2 ℃ |
| 4.8।आर्द्रता एकरूपता | <75% आरएच:±3% आरएच;> 75% आरएच±5% आरएच |
| 4.9।ताप समय | आरटी ~ 90 ℃ ≤90min |
| 4.10।ठंड का समय | आरटी ~ -40 ℃ ≤130min |
| 4.11।तापमान में वृद्धि और गिरावट ओवरशूट | ≤±1℃ |
| 4.12।भार की स्थिति | 4KW (नमूना की गर्मी) |
| 4.14।टेस्ट मानकों |
GB-2423.1-2008 (IEC68-2-1) टेस्ट ए: कम तापमान परीक्षण विधि। GB-2423.2-2008 (IEC68-2-2) टेस्ट B: उच्च तापमान परीक्षण विधि। GB2423.3-2008 (IEC68-2-3) टेस्ट सीए: लगातार नम गर्मी परीक्षण विधि। GB2423.4-2008 (IEC68-2-30) टेस्ट Db: आल्टरनेटिंग डैम्प हीट टेस्ट मेथड। GB 11158 "उच्च तापमान परीक्षण कक्ष की तकनीकी स्थिति" GB10586-1 "आर्द्रता और ताप परीक्षण कक्ष की तकनीकी स्थिति" |
| 4.15।तापमान और आर्द्रता का योजनाबद्ध आरेख |
पीएस: मानक आर्द्रता 20% ~ 95% एचआर
|
| 5. संरचना और सामग्री | |
| 5.1 बाहरी बॉक्स सामग्री | उन्नत ठंडे और गर्म स्टील प्लेट नॉन-स्टैटिक नैनो-बेकिंग पेंट को अपनाएं |
| 5.2।आंतरिक बॉक्स सामग्री | SUS304 स्टेनलेस स्टील प्लेट |
| 5.3।थर्मल इन्सुलेशन सामग्री | उच्च तापमान और आग प्रतिरोधी कठोर पॉलीयूरेथेन फोम |
| 5.4।डोर फ्रेम सीलिंग स्ट्रिप | सिलिकॉन रबर सील पट्टी |
| 5.5।बॉक्स का दरवाजा | डबल-पत्ती के दरवाजे बाहर की ओर खुलते हैं, चौखट और डोर पैनल के किनारे इलेक्ट्रिक हीटिंग डिवाइस और ओवरफ्लो खाई से लैस हैं |
| 5.6।इलेक्ट्रिक हीटिंग ग्लास अवलोकन खिड़की |
मात्रा: 2 स्थान: परीक्षण कक्ष के दरवाजे पर (या ग्राहक द्वारा निर्दिष्ट स्थान) रूप: अंतर्निर्मित एंटी-फॉगिंग हीटिंग तत्व के साथ 3-परत वैक्यूम मजबूत ग्लास |
| 5.7।प्रकाश | उच्च और निम्न तापमान प्रतिरोधी विस्फोट प्रूफ ऊर्जा-बचत लैंप |
| 5.8।दबाव संतुलन बंदरगाह | स्व-रीसेटिंग प्रेशर विंडो के एंटी-स्वेट लाइन 4 सेट के साथ सभी एल्यूमीनियम मिश्र धातु |
| 5.9।वज़न सहना | प्रयोगशाला भार: 1000 किग्रा |
| 5.10।नमूना छेद |
बाईं ओर कक्ष की दीवार पर φ100 मिमी के व्यास के साथ एक छेद और एक ही समय में एक रबर अलगाव प्लग और एक रबर कवर से सुसज्जित है।
|
| 5.11।फिसलन रहित फर्श |
आंतरिक संचालन के दौरान कर्मियों को घायल होने से बचाने के लिए फर्श 4.0 मिमी स्टेनलेस स्टील की गैर-पर्ची डिजाइन को अपनाता है।
|
| 5.12 जल निकासी |
मंजिल एक जल निकासी टैंक के साथ डिजाइन किया गया है, और उच्च तापमान और आर्द्रता के अंत के बाद परीक्षण कक्ष में कोई पानी नहीं है
|
| 5.13 फुट कप |
इलेक्ट्रिक बॉक्स का फुट कप सदमे को अवशोषित करने और कंप्रेसर और कॉपर पाइप वेल्डिंग की रक्षा के लिए सिलिका जेल पैड को गोद लेता है
|
| 5.15।पूरी मशीन का शोर | ≦80 डीबी |
| 6. एयर कंडीशनिंग सिस्टम | |
| 6.1।लगातार तापमान विधि | कोल्ड बैलेंस मेथड अपनाएं |
| 6.2।ऊर्जा की बचत का कार्य सिद्धांत |
पारंपरिक निरंतर आर्द्रता विधि:जब वास्तविक तापमान निर्धारित तापमान तक पहुँच जाता है, तो कंप्रेसर की शीतलन क्षमता अपरिवर्तित रहती है, और बॉक्स में तापमान संतुलन प्राप्त करने के लिए कंप्रेसर की शीतलन क्षमता को ऑफसेट करने के लिए हीटिंग विधि का उपयोग किया जाता है। शीत संतुलन विधि:जब वास्तविक तापमान निर्धारित मूल्य तक पहुँच जाता है, तो ठंडे सोलनॉइड वाल्व आउटपुट को नियंत्रक पीआईडी द्वारा नियंत्रित किया जाता है, और बॉक्स में तापमान को नियंत्रित शीतलन आउटपुट के माध्यम से संतुलित किया जाता है।पारंपरिक निरंतर आर्द्रता विधि की तुलना में, पूरी इकाई बनाने के लिए हीटिंग आउटपुट कम हो जाता है पारंपरिक विधि की तुलना में, उपकरण 40% ऊर्जा बचत प्राप्त कर सकता है |
| 6.3।वायु शीतलन विधि | कैस्केड कंप्रेसर प्रशीतन |
| 6.4।परिसंचारी मोटर | ताइवान तातुंग लो वोल्टेज इंडक्शन मोटर |
| 6.5।सेंसर |
आर्द्रता माप सेंसर और नियंत्रक के साथ PT100 प्लेटिनम प्रतिरोध सेंसर |
| 6.6।हवा का पहिया | बहु-विंग केन्द्रापसारक परिसंचारी प्रशंसक, उच्च और निम्न तापमान प्रतिरोधी एल्यूमीनियम मिश्र धातु ब्लेड |
| 7. रेफ्रिजरेटिंग सिस्टम | |
| 7.1।ठंडा करने का तरीका | मूल आयातित झरना मूक प्रकार, उच्च दक्षता और ऊर्जा की बचत कंप्रेसर |
| 7.2।कंप्रेसर |
मूल आयातित जर्मन बिट्ज़र सेमी-हर्मेटिक कंप्रेसर।
|
| 7.3।शीतल |
गैर-फ्लोरीन पर्यावरण संरक्षण HFC404A (हनीवेल) और ड्यूपॉन्ट R23 रेफ्रिजरेंट
|
| 7.4।कंडेनसर |
उच्च दक्षता खोल और ट्यूब प्रकार (पानी ठंडा)
कूलिंग वॉटर टॉवर (प्रसिद्ध ब्रांड) और पाइपलाइन से लैस
|
| 7.5।बाष्पीकरण करनेवाला |
हाइड्रोफिलिक झिल्ली (गाढ़े पंख) के साथ उच्च दक्षता वाले बहु-खंड फिन बाष्पीकरणकर्ता
|
| 7.6।तेल विभाजक |
एमर्सन एडब्ल्यू |
| 7.7।विस्तार वॉल्व |
Danfoss थर्मल विस्तार वाल्व
|
| 7.8।सोलेनोइड वाल्व |
जापान सागिनोमिया और डैनफॉस
|
| 7.9।अन्य सामान |
पहले अंतरराष्ट्रीय ब्रांड के सभी उच्च गुणवत्ता वाले उत्पाद (दाईं ओर चित्रित: फिल्टर ड्रायर) |
| 7.10।निरार्द्रीकरण |
प्रशीतन प्रणाली द्वारा ठंड और निरार्द्रीकरण (बॉक्स में हवा ओस बिंदु तापमान के नीचे बाष्पीकरणकर्ता से गुजरती है, और पानी अवक्षेपित होता है)।
* हाइड्रोफिलिक झिल्ली उपचार के साथ बाष्पीकरणकर्ता पंख चुनें, बेहतर निरार्द्रीकरण प्रदर्शन, क्योंकि हाइड्रोफिलिक झिल्ली एल्यूमीनियम पंखों का पानी का तनाव छोटा होता है, हवा के संघनन से पानी की बूंदों को फिसलना आसान होता है, और इसमें अवरोधक जल पुलों का उत्पादन करना आसान नहीं होता है फिन गैप।जिससे निरार्द्रीकरण दक्षता में काफी सुधार हुआ है! |
| 8. ताप और आर्द्रीकरण प्रणाली | |
| 8.1।ताप विधि | बिजली की हीटिंग |
| 8.2।भाप आपूर्ति विधि | प्रत्यक्ष इंजेक्शन खोलें, आंतरिक दबाव को शून्य के करीब रखते हुए, जनरेटर के अंदर सीधे परीक्षण कक्ष से जुड़ा होता है |
| 8.3।हीटिंग ट्यूब |
स्टेनलेस स्टील finned निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटिंग ट्यूब, हीटिंग ट्यूब एंटी-एमसी आसंजन डिजाइन, हीटर कनेक्शन, गर्मी प्रतिरोधी तार का उपयोग किया जाता है, हीटर को बॉक्स के शीर्ष पर परिसंचारी वायु वाहिनी में रखा जाता है, और आग प्रतिरोधी और इसके चारों ओर गर्मी-इन्सुलेट सामग्री डाली जाती है
|
| 8.4।आर्द्रीकरण ट्यूब |
ए) आर्द्रीकरण सिलेंडर (बॉयलर विधि) का उपयोग आर्द्रीकरण के लिए किया जाता है, जो पारंपरिक सतह आर्द्रीकरण (वाटर पैन प्रकार) की तुलना में तेज़ होता है और इसमें उच्च नियंत्रण सटीकता होती है। बक्से में यह पैमाने के रूप में अशुद्धता प्रदूषण का उत्पादन नहीं करेगा, अच्छा कम नमी वाला प्रदर्शन है, और इसे साफ करना आसान है। बी) आर्द्रीकरण ट्यूब सभी स्टेनलेस-स्टील सीमलेस आवरण को गोद लेती है, इन्सुलेशन प्रतिरोध 50MΩ से अधिक है, और इसमें ड्राई-बर्न रोकथाम नियंत्रक है सी) आर्द्रीकरण सिलेंडर स्टेनलेस स्टील से बना है और इसमें जल स्तर अवलोकन खिड़की है। डी) शुष्क हवा के साथ कम तापमान
|
| 8.5।नियंत्रण रखने का तरीका |
गैर-संपर्क नियंत्रण नियंत्रक के आउटपुट सिग्नल एसएसआर ठोस राज्य रिले के माध्यम से उच्च परिशुद्धता प्राप्त करता है गैर-संपर्क स्विच नियंत्रण |
| 8.6।आर्द्रीकरण बॉयलर | मशीन रूम के अंदर स्थापित |
| 8.7।आर्द्रीकरण जल उपचार | एक समर्पित पानी नरम करने वाले उपकरण से लैस है, जो पानी में अशुद्धियों को प्रभावी ढंग से दूर कर सकता है (पानी की अशुद्धियों को छानने के लिए सक्रिय कार्बन फिल्टर के साथ शुद्ध जल वसूली प्रणाली उपकरण का 1 सेट)। |
| 9. नियंत्रण प्रणाली | |
| 9.1।नियंत्रक | नियंत्रक के पास चीनी प्रदर्शन, स्व-निदान कार्य है, विफलता और उपचार विधि के कारण का संकेत देता है, और परीक्षण डेटा और प्रक्रिया रिकॉर्ड करता है |
| 9.2।संवाद इंटरफ़ेस | औद्योगिक नियंत्रण वास्तुकला टच स्क्रीन एलसीडी रंग प्रदर्शन, चीनी मेनू संवाद मोड |
| 9.3।सटीकता सेट करना | तापमान 0.1 ℃, समय 0.1 मिनट, आर्द्रता 1% आरएच |
| 9.4।तापमान इनपुट | उच्च परिशुद्धता सेंसर |
| 9.5।आर्द्रता इनपुट | उच्च परिशुद्धता इलेक्ट्रोस्टैटिक समाई आर्द्रता सेंसर |
| 9.6।नियंत्रण रखने का तरीका | पीआईडी नियंत्रण |
| 9.7।ऑपरेशन मोड | प्रोग्राम ऑपरेशन मोड, निरंतर ऑपरेशन मोड, नियमित स्टार्टअप ऑपरेशन |
| 9.8।सिस्टम क्षमता | कार्यक्रमों के 1000 समूह * प्रति समूह 100 खंड (1000 बार अलग-अलग चक्रित किए जा सकते हैं), कार्यक्रमों के प्रत्येक समूह द्वारा आवश्यक खंडों की संख्या को मनमाने ढंग से विभाजित किया जा सकता है, और कार्यक्रमों के प्रत्येक समूह को स्वतंत्र रूप से एक दूसरे से जोड़ा जा सकता है |
| 9.9।परीक्षण डेटा प्रदर्शन | सेट तापमान, मापा तापमान, कुल परिचालन समय, खंड संचालन समय, खंड शेष समय, ताप स्थिति, कैलेंडर समय, आदि। |
| 9.10।अंतर्निहित पीएलसी समारोह | यह प्रत्येक निष्पादन भाग को सीधे चला सकता है, और तर्क संचालन पीएलसी सॉफ्टवेयर द्वारा पूरा किया जाता है |
| 9.11।रेफ्रिजरेटर काम करने की स्थिति का स्वचालित चयन | विभिन्न परीक्षण स्थितियों के अनुसार स्वचालित रूप से रेफ्रिजरेटर की कार्यशील स्थिति का चयन करें |
| 9.12।संचार अंतरफलक | RS485 इंटरफ़ेस से लैस, इसे रिमोट तापमान नियंत्रण के लिए बाहरी कंप्यूटर से जोड़ा जा सकता है, और इसमें कंप्यूटर रिमोट डायग्नोसिस फ़ंक्शन है।यह इंटर नेटवर्क के माध्यम से उपकरण, प्रोग्राम, निर्देश और सॉफ्टवेयर के संचालन को समायोजित और मॉनिटर कर सकता है। |
| 10. नियंत्रण सर्किट के मुख्य घटक |
नियंत्रण सर्किट के मुख्य घटक सभी उच्च गुणवत्ता वाले ब्रांड हैं
|
| 11. सुरक्षा सुरक्षा कार्य |
1. परीक्षण उत्पाद अधिक तापमान संरक्षण (स्वतंत्र) 2. बिना फ्यूज सुरक्षा स्विच के 3. हीटर अधिक तापमान संरक्षण स्विच 4. कंप्रेसर अतिभारित और ज़्यादा गरम है 5. कंप्रेसर उच्च और निम्न दबाव संरक्षण 6. सिस्टम ओवर-वर्तमान सुरक्षा उपकरण 7. नियंत्रक स्वयं दोष का निदान करता है और उसे प्रदर्शित करता है 8. ठंडा पानी का दबाव बहुत कम सुरक्षा है 9. रिसाव संरक्षण, शॉर्ट सर्किट संरक्षण, गलत चरण / चरण हानि संरक्षण, पंखा अधिभार संरक्षण, तापमान संरक्षण पर स्वतंत्र, पानी की कमी से सुरक्षा, पानी की कटौती से सुरक्षा, संचालन संकेत, ध्वनि और प्रकाश अलार्म, अलार्म के बाद स्वचालित बिजली बंद, आदि। |
| 12. उपयोग की शर्तें |
1. परिवेश का तापमान: -5 ℃ ~ + 28 ℃; 2. सापेक्ष आर्द्रता: ≤85% आरएच; 3. वायुमंडलीय दबाव: 80kPa ~ 106kPa 4. आसपास कोई तेज कंपन नहीं 5. उपकरण बिजली की आपूर्ति: (ध्यान दें कि परीक्षण बिजली की आपूर्ति शामिल नहीं है) 5.1 बिजली आपूर्ति 380V एसी (±10%), तीन-चरण तार + सुरक्षात्मक ग्राउंड वायर, ग्राउंडिंग प्रतिरोध ≤ 4Ω से कनेक्ट करें; 5.2 कुल बिजली: लगभग 100 किलोवाट 5.3 अधिकतम वर्किंग करंट: लगभग 152A |
उपकरण अवलोकन
अनुप्रयोग:यह निरंतर तापमान और आर्द्रता परीक्षण कक्ष विद्युत, इलेक्ट्रॉनिक, यांत्रिक, बड़े भागों, अर्द्ध-तैयार उत्पादों और तैयार उत्पादों के उच्च और निम्न तापमान और नम ताप परीक्षणों के लिए उपयुक्त है।नकली तापमान और आर्द्रता की स्थिति के तहत उत्पादों, भागों और अधिक की प्रक्रिया की गुणवत्ता और विश्वसनीयता का परीक्षण करें।
टेस्ट सिद्धांत:ताप, आर्द्रीकरण और प्रशीतन प्रणाली का उपयोग कक्ष में परिवेश के तापमान और आर्द्रता को नियंत्रित करने और बदलने के लिए किया जाता है, परिवेश के तापमान / आर्द्रता और परीक्षण के लिए आवश्यक वैकल्पिक प्रक्रियाओं का अनुकरण करता है।
संरचना:बंद कक्ष संरचना को अपनाता है।

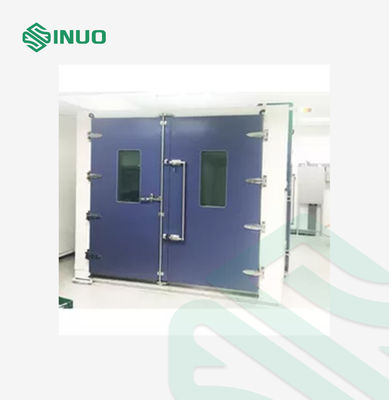

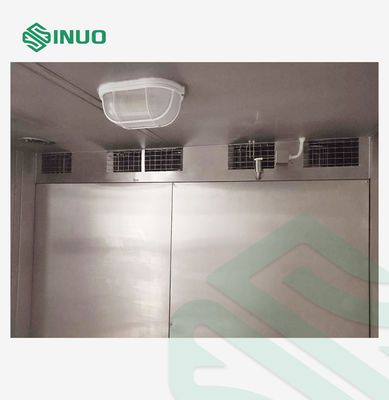

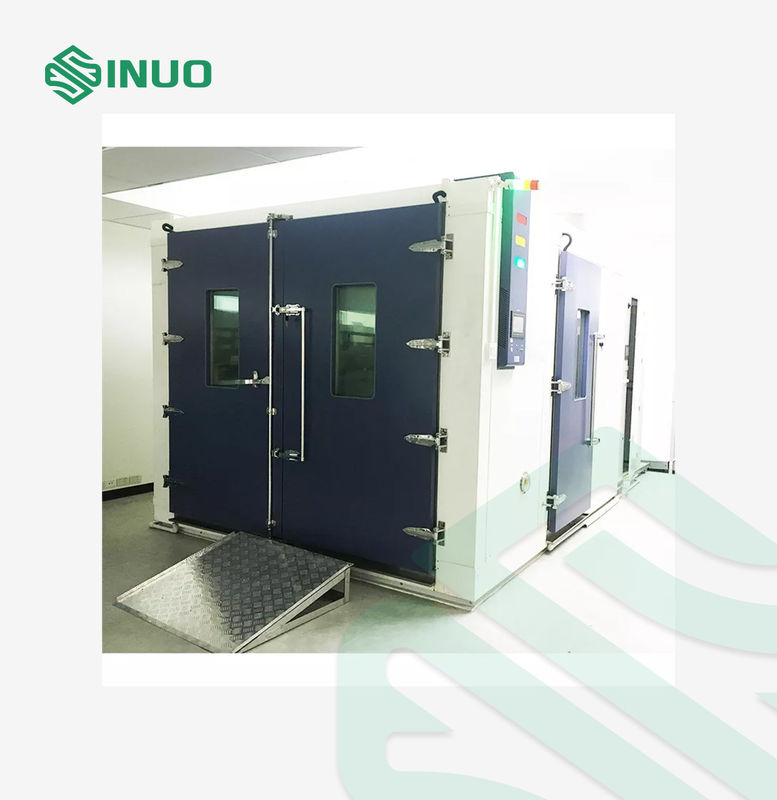

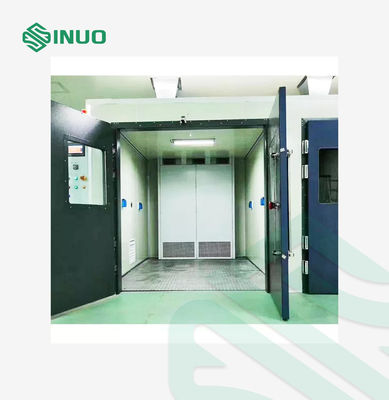

संदर्भ के लिए चित्र
