| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1014 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

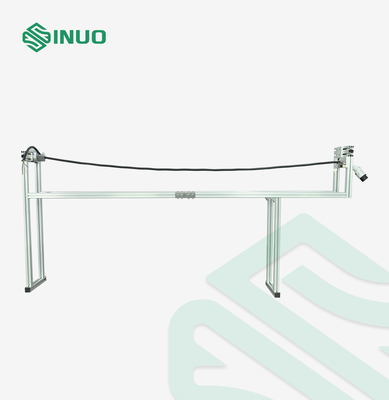

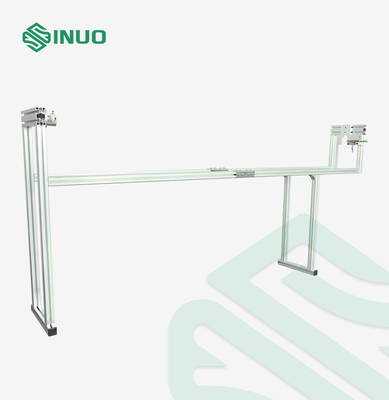

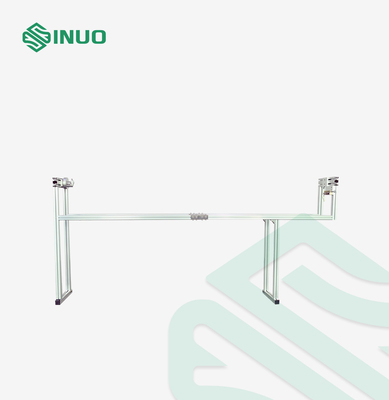

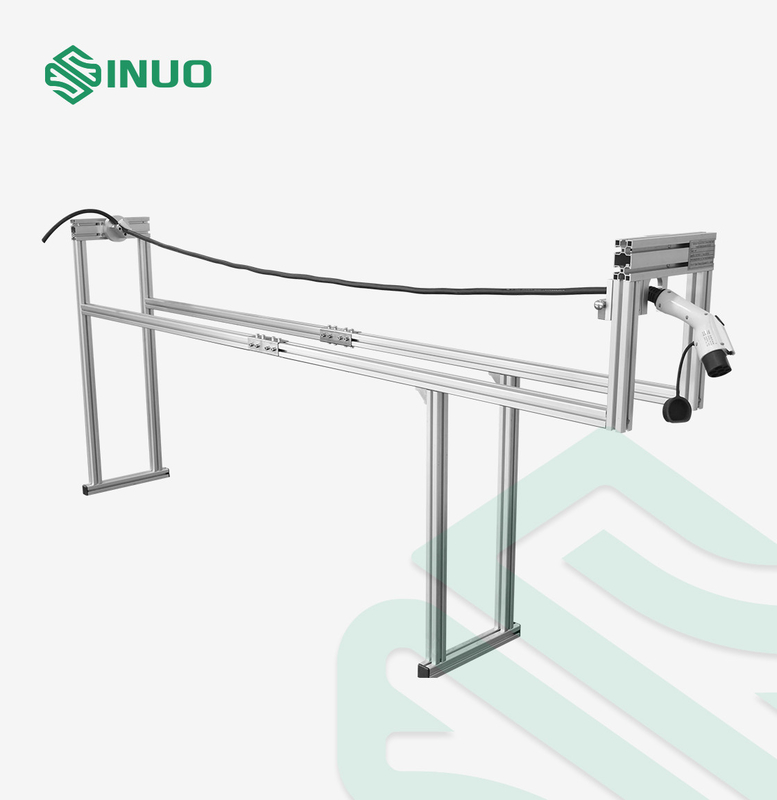

IEC62196 नई ऊर्जा वाहन एकाधिक पोर्टेबल सॉकेट-आउटलेट यांत्रिक शक्ति परीक्षक
अनुपालन मानक और खंड
आईईसी 62196-1एड.4सीडीवी: 2020 "प्लग, सॉकेट - औद्योगिक और समान अनुप्रयोगों के लिए आउटलेट और कप्लर्स, और इलेक्ट्रिक वाहनों के लिए"खंड 26.3, अंजीर 19.
IEC60884-1:2006 "घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट- भाग 1: सामान्य आवश्यकताएं" खंड 24.9 और आंकड़ा 29।
GB2099.1-2008 "घरेलू और समान उद्देश्यों के लिए प्लग और सॉकेट-आउटलेट- भाग 1: सामान्य आवश्यकताएं" खंड 24.9 और आंकड़ा 29।
तकनीकी मापदंड
| गिरने की ऊंचाई | 750mm |
| फिक्स्ड एंड से दूरी | 2250 मिमी |
| ड्रॉपिंग टाइम्स | 8 गुना |
| घूर्णन कोण | 45 डिग्री, इसे सभी तरफ घुमाया जा सकता है |
| गिराने का तरीका | मैनुअल रिलीज |
उपकरण अवलोकन
नमूने और प्रतिबंध: बहु-स्थिति वाले मोबाइल सॉकेट
परीक्षण उद्देश्य: इसका उपयोग पुन: प्रयोज्य प्लग और वाहन कनेक्टर की यांत्रिक शक्ति का परीक्षण करने के लिए किया जाता है जो लचीली केबल से सुसज्जित होता है।
परीक्षण सिद्धांत: यांत्रिक शक्ति को सत्यापित करने के लिए जमीन से 750 मिमी की ऊंचाई पर एक क्लैंप द्वारा नमूना को ठीक करें
संरचना: बाहरी आकार: के बारे में: 2400 × 850 × 400 (मिमी) डब्ल्यू × डी × एच, उपकरण वजन: 50 किलो
बिजली की आपूर्ति: -, काम कर रहे तापमान: 0-40 ℃ आर्द्रता: 30% -90%
सवाल और जवाब
प्रश्न: गिरने की ऊंचाई क्या है?
ए: छोड़ने की ऊंचाई 750 मिमी है।
प्रश्न: इस उपकरण का आकार क्या है?
ए: डिवाइस का आकार लगभग . है2400 × 850 × 400 (मिमी) डब्ल्यू × डी × एच.वजन 50kg.
विवरण:
लचीले केबलों से सज्जित पुनर्योजी प्लग और ऑटोमोटिव कनेक्टर्स की यांत्रिक शक्ति के परीक्षण के लिए।
नमूना आयोजित किया जाता है ताकि केबल समतल हो और फिर कंक्रीट के फर्श पर गिरने दिया जाए।यह 8 बार किया गया था;हर बार फिक्स करने पर केबल को 45° घुमाया जाता था।
अक्षय प्लग और वाहन कनेक्टर निर्माता द्वारा अनुशंसित न्यूनतम क्रॉस-अनुभागीय क्षेत्र के साथ सबसे हल्के प्रकार के फ्लेक्स केबल के एक छोटे हिस्से (लगभग 200 मिमी) के साथ फिट होते हैं।
परीक्षण के बाद, नमूने IEC 62196-1Ed में निर्दिष्ट अनुसार कोई नुकसान नहीं दिखाएंगे।4 सीडीवी 2020;विशेष रूप से, कोई भी भाग बाहर नहीं आना चाहिए या ढीला नहीं आना चाहिए।नमूना उन हिस्सों को उजागर नहीं करना चाहिए जिन्हें चार्ज किया जा सकता है।नमूनों को अपनी आईपी रेटिंग बनाए रखनी चाहिए।
IP44 या उच्चतर की सुरक्षा वाले सहायक उपकरण IEC 62196 - 1ed में निर्दिष्ट प्रासंगिक परीक्षणों के अधीन होने चाहिए।4सीडीवी 2020 क्लॉज 20।
थर्मोप्लास्टिक हाउसिंग वाले एक्सेसरीज का परीक्षण IEC62196-1ed पर किया जाएगा।4सीडीवी 2020 क्लॉज 21.4.
