| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN881-1200L |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

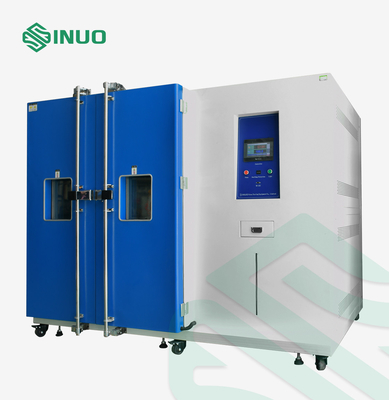

1200L प्रोग्राम करने योग्य लगातार तापमान और आर्द्रता परीक्षण कक्ष
अनुपालन मानक और खंड
आईईसी 60068-2-1: 2007 पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी
आईईसी 60068-2-2: 2007 पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी
IEC60068-2-30:2005 पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण Db: नम गर्मी, चक्रीय (12h+12h चक्र), IDT
आईईसी 60068-2-78: 2012 पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, आईडीटी
तकनीकी मापदंड
| नहीं। | परियोजना | विषय |
| ए | उत्पाद संख्या | SN881-1200L |
| बी | उत्पाद का ब्रांड | सिनुओ |
| सी | स्टूडियो का आकार | D1450 x W1250 X H2050 (मोटर के बिना) मिमी |
| कार्य क्षेत्र आयाम | कैबिनेट भाग: लगभग 1000 डी × 1000W × 1200H मिमी | |
| डी | तापमान की रेंज | -55 ℃ ～ + 100 ℃ (सीमा समायोज्य) |
| आर्द्रता सीमा | 25% -98% आरएच (तापमान और आर्द्रता नियंत्रणीय रेंज चार्ट देखें, कोई नमी स्रोत या गर्मी भार नहीं) |
|
| तापमान एकरूपता | ± 2.0 ℃ (स्थिर राज्य) | |
| तापन दर | 1.0 ℃ / मिनट (कोई भार नहीं) | |
| ठंडा करने की दर | 3.0 ℃ / मिनट (कोई भार नहीं) | |
| तापमान में उतार-चढ़ाव | ± 0.5 ℃ (स्थिर राज्य) | |
| तापमान विचलन | ±2.0℃ | |
| आर्द्रता विचलन | ±3.0%आरएच | |
| भार |
+20 डिग्री सेल्सियस पर 1000 डब्ल्यू; 0 डिग्री सेल्सियस पर 800 डब्ल्यू; -20 डिग्री सेल्सियस पर 500 डब्ल्यू; -40 डिग्री सेल्सियस पर 300 डब्ल्यू। |
|
| इ | मोटर शोर | ≤85dB |
| वज़न | लगभग 780 किग्रा | |
| एफ | लागू मानकों |
जीबी/टी 2423.1-2008 टेस्ट ए: कम तापमान परीक्षण विधि जीबी/टी 2423.2-2008 टेस्ट बी: उच्च तापमान परीक्षण विधि जीबी/टी 2423.3-2006 टेस्ट सीए: लगातार नम हीट टेस्ट जीबी/टी 2423.4-2008 टेस्ट डीबी: वैकल्पिक नम हीट टेस्ट GJB 150.3A-2009 उच्च तापमान परीक्षण GJB 150.4A-2009 कम तापमान परीक्षण GJB 150.9A-2009 नम गर्मी परीक्षण GBT 5170.8-2016 विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण का निरीक्षण GJB150A-2009 सैन्य उपकरणों के लिए प्रयोगशाला पर्यावरण परीक्षण के तरीके |
| जी | टिप्पणी | उपरोक्त प्रदर्शन संकेतक बिना नमूने के कमरे के तापमान +25 डिग्री सेल्सियस पर मापे गए मान हैं। |
उपकरण अवलोकन
यह परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनशील वातावरण का अनुकरण करता है।यह उच्च और निम्न तापमान और भंडारण, परिवहन और उपयोग के दौरान आर्द्र वातावरण के तहत विद्युत, इलेक्ट्रॉनिक्स, उपकरण और मीटर और अन्य उत्पाद भागों के अनुकूलन क्षमता परीक्षण में व्यापक रूप से उपयोग किया जाता है, ताकि उपरोक्त उत्पादों या सामग्रियों के तापमान अनुकूलन क्षमता को उच्च और निम्न निर्धारित किया जा सके। तापमान और आर्द्र वातावरण, विशेष रूप से उत्पाद विद्युतीकरण के लिए प्रदर्शन और यांत्रिक गुणों में परिवर्तन।
| सामग्री | भीतरी बॉक्स सामग्री | कोल्ड रोल्ड स्टील प्लेट, अचार और फॉस्फेटिंग हाई-ग्रेड पाउडर पेंट |
| बाहरी बॉक्स सामग्री | SUS304 # स्टेनलेस स्टील प्लेट | |
| इन्सुलेशन सामग्री | कठोर पॉलीयूरेथेन फोम + अल्ट्रा-फाइन ग्लास फाइबर | |
| संरचना | वायु वाहिनी भागों | केन्द्रापसारक प्रशंसक;एयर आउटलेट हवा की मात्रा, ऊंचाई को समायोजित कर सकता है और हवा की मात्रा वापस कर सकता है |

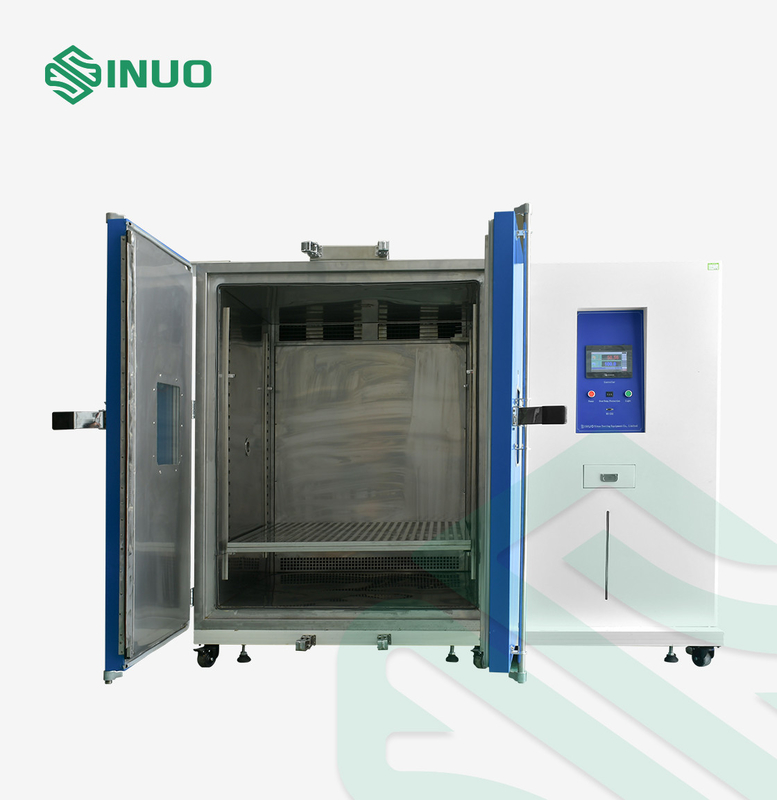

| द्वार | (डबल) ओपन हिंगेड डोर, हैंडल-टाइप नॉन-रिएक्शन हैंडल के साथ, ऑब्जर्वेशन विंडो, लाइटिंग, विंडो फ्रेम / डोर फ्रेम एंटी-कंडेनसेशन इलेक्ट्रिक हीटिंग डिवाइस से लैस, डोर साइज: (लगभग) 1.0 * 1.2M | |
| टेस्ट विंडो | दरवाजे पर एक प्रवाहकीय फिल्म विस्फोट-सबूत टेम्पर्ड ग्लास अवलोकन खिड़की है (विरोधी संक्षेपण समारोह के साथ) 500W × 600H (मिमी) | |
| प्रशंसक | लंबी धुरी केन्द्रापसारक प्रशंसक | |
| नमूना धारक | दो अंतर्निर्मित स्टेनलेस स्टील समायोज्य चल ट्रे | |
| प्ररित करनेवाला | ताइवान से आयातित स्टेनलेस स्टील प्ररित करनेवाला | |
| हीटर | निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटर | |
| प्रशीतन कम्प्रेसर | आयातित टेकुमसेह कंप्रेसर | |
| बाष्पीकरण करनेवाला | फिनेड बाष्पीकरण | |
| शीतलन विधि | मैकेनिकल कंप्रेसर कैस्केड | |
| शीतलन विधि | हवा ठंडी करना | |
| तापमान नियंत्रण उपकरण | 7 इंच का इंटेलिजेंट एलसीडी टच प्रोग्रामेबल कंट्रोलर | |
| सीसा छेद | 50mm 2 विशेष फोम रबर डाट के साथ (बॉक्स के बाईं ओर स्थित) | |
| नमूना धारक | 2 स्टेनलेस स्टील नमूना रैक, ऊंचाई समायोज्य। |
हीटिंग, ह्यूमिडिफ़ाइंग और कूलिंग सिस्टम और वे कैसे काम करते हैं
| परियोजना | सिद्धांत विवरण | |
| तापन प्रणाली | स्टेनलेस स्टील ट्यूब स्लीव टाइप एंटी-ड्राई हीटिंग ट्यूब बिल्ट-इन निकेल-क्रोमियम अलॉय हीटिंग वायर के साथ | |
| हीटिंग के लिए यू-आकार का फिन प्रकार स्टेनलेस स्टील हाई-स्पीड हीटिंग इलेक्ट्रिक हीटर | ||
| पूरी तरह से स्वतंत्र प्रणाली, नियंत्रण रेखा को प्रभावित नहीं करती है | ||
| आर्द्रीकरण प्रणाली | ह्यूमिडिफायर विधि |
1. बाहरी वियोज्य बॉयलर आर्द्रीकरण विधि या अंतर्निर्मित पानी की टंकी आर्द्रीकरण 2. स्टेनलेस स्टील बख़्तरबंद humidifier 3. Humidifier नियंत्रण मोड: गैर संपर्क बराबर अवधि पल्स चौड़ाई समायोजन, एसएसआर (ठोस राज्य रिले) 4. वाटर लेवल कंट्रोल डिवाइस, ह्यूमिडिफायर एंटी-ड्राई बर्निंग डिवाइस, सेडिमेंट कलेक्शन डिवाइस, लिक्विड लेवल ऑब्जर्वेशन विंडो 5. ह्यूमिडिफायर पावर: 6KW |
| नमी |
1. स्वचालित जल आपूर्ति उपकरण या पुश-बटन इलेक्ट्रिक स्वचालित जल पुनःपूर्ति 2. आरओ झिल्ली + सक्रिय कार्बन जल आपूर्ति फिल्टर, सफाई के लिए हटाने योग्य 3. गलत संचालन को रोकने के लिए उच्च और निम्न तापमान डबल जल स्तर इलेक्ट्रॉनिक तरल स्तर स्विच 4. पानी की कमी और खाली हीटिंग और अधिक तापमान संरक्षण + अति-निम्न जल स्तर संरक्षण + उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए पानी की आपूर्ति समय-समय पर सुरक्षा |
|
| प्रशीतन प्रणाली | शीतलन विधि | वातानुकूलित |
| प्रशीतन कंप्रेसर | आयातित ताइकांग कंप्रेसर को अपनाएं, पर्यावरण के अनुकूल सर्द का उपयोग करें | |
| रेफ्रिजरेंट कॉपर ट्यूब | आंतरिक सर्पिल K-TYPE रेफ्रिजरेंट कॉपर ट्यूब | |
| कंडेनसर | नालीदार फिन प्रकार एयर कूल्ड कंडेनसर | |
| बाष्पीकरण करनेवाला | ढलान प्रकार फिन-ट्यूब बाष्पीकरण | |
| बर्फ़ीली तत्व | मूल आयातित सोलनॉइड वाल्व, सुखाने वाला फिल्टर, आदि। | |
| विशेषताएँ | पूरे सिस्टम पाइपलाइनों को 22 किग्रा को हवादार और दबाव डालकर रिसाव का पता लगाने के लिए परीक्षण किया जाता है। | |
| हीटिंग और कूलिंग सिस्टम पूरी तरह से स्वतंत्र हैं | ||
| कंपनी की पेशेवर तकनीकी विशेषताओं से लैस, यह उच्च तापमान और उच्च दबाव वाले एयरफ्लो को शीतलन मशीन पर लौटने से रोक सकता है और सिस्टम को नुकसान पहुंचा सकता है। | ||
| सभी रेफ्रिजरेशन सिस्टम एक्शन प्रोग्राम पूरी तरह से माइक्रो कंप्यूटर कंट्रोलर द्वारा नियंत्रित होते हैं | ||
| नाम | ब्रैंड | टिप्पणी |
|
कंप्रेसर
|
आयातित टेकुमसेह कंप्रेसर | |
|
दबाव रिले
|
डेनमार्क डैनफॉस या इमर्सन |
|
| वाष्पीकरण दबाव विनियमन वाल्व | डेनमार्क डैनफॉस | |
|
डेनमार्क डैनफॉस या इमर्सन |
|
| थ्रॉटलिंग डिवाइस | केशिका या विस्तार वाल्व | |
|
विद्युत चुम्बकीय वाल्व
|
जापान में धनु या इटली में CASTEL या संयुक्त राज्य अमेरिका में इमर्सन | |
समायोजन प्रणाली
| परियोजना | उदाहरण देकर स्पष्ट करना |
| समायोजन विधि |
मजबूर परिसंचरण वेंटिलेशन, संतुलित तापमान विनियमन।नियंत्रण प्रणाली पीआईडी स्वचालित गणना आउटपुट के परिणाम के माध्यम से सिस्टम द्वारा निर्धारित तापमान बिंदु के अनुसार हीटर के आउटपुट को नियंत्रित करती है, और अंत में एक गतिशील संतुलन प्राप्त करती है।
|

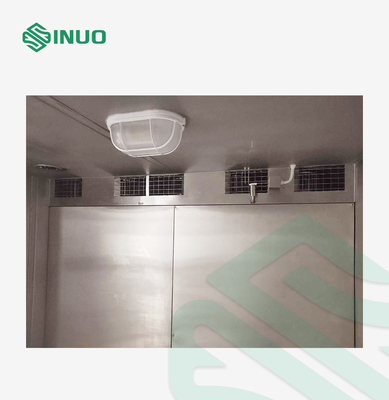

| परिसंचरण उपकरण | अंतर्निहित एयर कंडीशनिंग रूम, परिसंचारी वायु वाहिनी और लंबे अक्षीय प्रवाह प्रशंसक हवा के आंदोलन वायु प्रवाह में सुधार करके वायु प्रवाह और ताप क्षमता में सुधार करते हैं, और परीक्षण कक्ष की तापमान एकरूपता में काफी सुधार करते हैं। |
नियंत्रण प्रणाली
| परियोजना | उदाहरण देकर स्पष्ट करना |
| नियंत्रक | 7-इंच पीएलसी एलसीडी टच प्रोग्रामेबल कंट्रोलर |
| उच्च परिभाषा स्क्रीन स्पर्श करें | निश्चित शर्तों और कार्यक्रम की शर्तों को मनमाने ढंग से सेट किया जा सकता है, चीनी स्क्रीन सेट की जा सकती है, और इलाज परीक्षण नाम और सीरियल नंबर सेट किया जा सकता है। |
| निर्धारित समय सीमा | 0-999H59मिनट। |
|
प्रोग्राम करने योग्य मोड
|
इसी समय, विभिन्न स्थितियों वाले कार्यक्रमों के 120 समूह सेट किए जा सकते हैं।कार्यक्रमों के किसी भी समूह में, कार्य को 1200 खंडों में विभाजित किया जा सकता है, और चक्र को निष्पादित करने के लिए खंडों की संख्या को मनमाने ढंग से इंटरसेप्ट किया जा सकता है, या किसी खंड या समूह के आवधिक चक्र का प्रदर्शन किया जा सकता है। |
| कार्यक्रमों के प्रत्येक समूह में, 1200 अलग-अलग तापमान और समय खंड सेट किए जा सकते हैं (प्रत्येक अनुभाग को 999h59min तक सेट किया जा सकता है)।कार्यक्रमों के 120 समूहों को इच्छानुसार श्रृंखला में जोड़ा जा सकता है, और अधिकतम वर्गों को 999 बार तक साइकिल से चलाया जा सकता है। | |
| सुरक्षा | पावर-ऑफ मेमोरी डिवाइस के साथ, बिजली बहाल होने पर शेष प्रोग्राम निष्पादित किए जा सकते हैं, और मशीन को स्टार्ट-अप और मशीन चलने के समय को निष्पादित करने के लिए आरक्षित किया जा सकता है। |
| नियंत्रण | राइजिंग और कूलिंग का उपयोग ढलान नियंत्रण और वक्र नियंत्रण के लिए किया जा सकता है, और इसमें तापमान और आर्द्रता संदर्भ बिंदुओं को स्वयं-सुधार करने का कार्य होता है।इसमें PID स्वचालित गणना का कार्य है, जो मैन्युअल सेटिंग द्वारा लाई गई सुविधा को कम कर सकता है। |
| संचार समारोह | यू डिस्क इंटरफेस, आरएस-232 इंटरफेस, गलत ऑपरेशन हार्डवेयर लॉक, यादृच्छिक कंप्यूटर संचार सॉफ्टवेयर |
| स्थापित करना | टच सेटिंग, स्थिति का प्रत्यक्ष प्रदर्शन, सभी स्थितियां माइक्रो कंप्यूटर द्वारा पूरी तरह से स्वचालित रूप से लॉक हो जाती हैं |
| पुलिस को बुलाओ | यदि सेटिंग या संचालन में कोई त्रुटि है, तो एक चेतावनी संकेत प्रदान किया जाएगा |
| उत्पादन | नियंत्रक के पास एक रिकॉर्डिंग सिग्नल पोर्ट आउटपुट होता है, जिसे तापमान और आर्द्रता रिकॉर्डर से जोड़ा जा सकता है और एक रिकॉर्डिंग वक्र आउटपुट कर सकता है |
| इंटरफेस | मानक RS-232 संचार इंटरफेस के साथ, लंबी संचरण दूरी, नियंत्रण और रिकॉर्डिंग के लिए पीसी से जोड़ा जा सकता है। |
सुरक्षा सुरक्षा उपकरण
|
शीतलन प्रणाली |
कंप्रेसर ओवरहीटिंग सुरक्षा कंप्रेसर ओवरकुरेंट सुरक्षा कंप्रेसर उच्च और निम्न दबाव संरक्षण कंप्रेसर तेल दबाव संरक्षण तरल तापमान अधिक तापमान संरक्षण अल्ट्रा-उच्च दबाव राहत सुरक्षा एयर-कूल्ड: संघनक पंखा ज़्यादा गरम होता है |
| टेस्ट बॉक्स |
तापमान संरक्षण पर समायोज्य तापमान संरक्षण से अधिक एयर कंडीशनिंग चैनल फैन मोटर ओवरहीटिंग सुरक्षा |
| अन्य |
कुल बिजली चरण अनुक्रम और चरण हानि संरक्षण (तीन चरण बिजली आपूर्ति के लिए लागू) अधिभार और शॉर्ट सर्किट संरक्षण बॉक्स के कई उद्घाटन के कारण प्रशीतन प्रणाली विफलता अलार्म सुरक्षा |
| अन्य विन्यास | |
| बिजली का केबल | AC380V बिजली की आपूर्ति: 1 पांच-कोर (तीन-चरण चार-तार + सुरक्षात्मक जमीन के तार) केबल (लगभग 4 मीटर लंबा) |
| मुख्य पावर स्विच | चिंट सर्किट ब्रेकर |
| परिवहन | परीक्षण बॉक्स संयुक्त और अलग से ले जाया जाता है |
| आकार | अधिकतम शिपिंग आयाम (पैकेजिंग के बिना): "आयाम देखें" |
| वजन | अधिकतम शिपिंग वजन (पैकेजिंग के बिना): "वजन देखें" |
| उपयोग की शर्तें | उपयोगकर्ता द्वारा निम्नलिखित शर्तों की गारंटी दी जाती है |
| स्थापना वेबसाइट |
1. जमीन समतल और अच्छी तरह हवादार है 2. डिवाइस के आसपास कोई मजबूत कंपन नहीं 3. डिवाइस के चारों ओर कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं है 4. उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं है 5. उपकरण के चारों ओर उपयोग और रखरखाव के लिए उपयुक्त स्थान आरक्षित किया जाना चाहिए, जैसा कि निम्नलिखित आकृति में दिखाया गया है:
ए: 40 सेमी
बी: ≥150 सेमी
सी: 100 सेमी
डी: 60 सेमी
ई: ≥40 सेमी |
| पर्यावरण की स्थिति |
1. तापमान: 5℃～35℃ 2. सापेक्षिक आर्द्रता: 85% 3. वायु दाब: 86kPa～106kPa |
| बिजली आपूर्ति की स्थिति |
AC380V बिजली आपूर्ति आवश्यकताएँ: 1. तीन चरण चार तार + सुरक्षात्मक जमीन तार 2. वोल्टेज रेंज: एसी (380 ± 38) वी 3. आवृत्ति उतार-चढ़ाव रेंज: (50 ± 0.5) हर्ट्ज 4. सुरक्षात्मक ग्राउंड वायर का ग्राउंडिंग प्रतिरोध 4Ω . से कम है 5. उपयोगकर्ता को इंस्टॉलेशन साइट पर उपकरण के लिए संबंधित क्षमता के एक एयर या पावर स्विच को कॉन्फ़िगर करने की आवश्यकता होती है, और इस स्विच को उपकरण के लिए स्वतंत्र रूप से उपयोग किया जाना चाहिए |
| बिजली की आपूर्ति |
इमैक्स≤32ए पीएमएक्स (15 किलोवाट) |
| अधिकतम करंट | परीक्षण के दौरान परीक्षण बॉक्स का दरवाजा खोलने से बॉक्स में तापमान और आर्द्रता में उतार-चढ़ाव होगा;यदि दरवाजा कई बार या लंबे समय तक खोला जाता है या परीक्षण के दौरान परीक्षण नमूना नमी का उत्सर्जन करता है, तो यह प्रशीतन प्रणाली के हीट एक्सचेंजर को ठीक से काम करने के बजाय जमने का कारण बन सकता है। |
विन्यास
| नहीं। | नाम | नमूना | टिप्पणी |
| 1 | उपकरण बॉक्स | आंतरिक एसयूएस 304 स्टेनलेस स्टील | फेंग कियानयुआन |
| 2 | सेंसर | बख़्तरबंद, PT100, कक्षा ए | बीजिंग "साई यिलिंग" |
| 3 | एसी संपर्ककर्ता | वैकल्पिक | श्नाइडर |
| 4 | थर्मल रिले | वैकल्पिक | श्नाइडर |
| 5 | तापमान संरक्षण नियंत्रण उपकरण से अधिक | डब्लूएमके-102एल(0_399) | घरेलू उच्च गुणवत्ता |
| 6 | इंटरमीडिएट रिले | वैकल्पिक | श्नाइडर |
| 7 | परिसंचरण प्रशंसक | 90W / 220V | संयुक्त उद्यम "ज़िबैंग" |
| 8 | प्रोग्राम करने योग्य नियंत्रक | TH2200-ए | सोंगहुआ |
| 9 | तापमान मॉड्यूल | सोंगहुआ | |
| 10 | टच स्क्रीन (रंगीन स्क्रीन) | सोंगहुआ | |
| 1 1 | रिसाव स्विच | 380V63A | चिंटू |
| 12 | नियंत्रण ट्रांसफार्मर | बीके-300 | चिंटू |
| 13 | तोड़ने वाला | 3पी60ए | श्नाइडर |
| 14 | सॉलिड स्टेट रिले | 40ए | ताइवान "यांग मिंग" |
| 15 | हीटर | निक्रोम तार | घरेलू उच्च गुणवत्ता |
| 16 | कंप्रेसर | वैकल्पिक | जर्मन "बिट्ज़र" |
| 17 | बाष्पीकरण करनेवाला | पसंद के अनुसार निर्मित | ताइवान Zhongli |
| 18 | रेफ्रिजरेंट | R404A/R23 | ड्यूपॉन्ट यूएसए |
| 19 | जमे हुए तेल | RL32H | ब्रिटिश बर्फ भालू |
| 20 | तेल विभाजक | 55824/55855 . का समर्थन करने वाली बड़ी प्रणाली | एमर्सन (पूर्व में एल्को, यूएसए) |
| 21 | गैस-तरल विभाजक | 3/8″, 1/2″ का समर्थन करने वाली बड़ी प्रणाली | फ़ूज़ौ, ताइवान |
| 23 | छलनी सुखाने वाला | डीसीएल032/053/083/085 | डैनफॉस डेनमार्क या स्पोरलैंड यूएसए |
| 24 | विद्युत चुम्बकीय वाल्व | 3/8 या 5/8 | जापान में धनु या कस्तो |
| 25 | बाष्पीकरण करनेवाला | रीति | संयुक्त उद्यम |
| 26 | कॉपर विविध भागों | वैकल्पिक | ताइवान ज़िओंगदे |
उत्पाद सुविधाएँ और लाभ
पीडब्लूएम वाल्व सामान्य वाल्व
