तकनीकी मापदंड

1. कार्यशील बिजली की आपूर्ति: एसी 380 वी, 50 हर्ट्ज या ग्राहक की स्थानीय बिजली आपूर्ति आवश्यकताओं से मेल खाते हैं

2. परीक्षण क्षेत्र: 4500 मिमी * 3000 मिमी * 2200 मिमी (डब्ल्यू * डी * एच)

3. बाहरी आयाम: 5000 मिमी * 4000 मिमी * 3300 मिमी (डब्ल्यू * डी * एच) (टेम्पर्ड ग्लास वॉटरप्रूफ रूम)

4. अनुप्रयुक्त मानक: GB/T30037-2013, चेरी मानक, वोक्सवैगन मानक, मित्सुबिशी मानक, जेली मानक और अन्य सनरूफ जलरोधक परीक्षण आवश्यकताएं

5. सनरूफ कार मोल्ड फिक्सिंग स्थिरता के आयाम: अधिकतम क्लैंपिंग आकार 2500X4000MM चौड़ा है, क्लैंपिंग स्थिरता का समायोज्य स्ट्रोक 500MM है, और चक को जंगम जोड़ों के साथ डिज़ाइन किया गया है, जो सनरूफ के झुकाव कोण के साथ संघर्ष नहीं करता है।

6. स्प्रे पाइप फिक्सिंग फ्रेम का एडजस्टेबल स्ट्रोक: 1-500MM (ऊपर और नीचे एडजस्टेबल स्ट्रोक), फ्रंट और रियर एडजस्टेबल स्ट्रोक 1-500MM है।

7. बारिश की तीव्रता: 30 मिमी / मिनट -50 मिमी / मिनट समायोज्य, या 30-50 एल / एम 2 / मिनट समायोज्य

8. वर्षा का समय: 1-9999M सेट किया जा सकता है;नियंत्रक को 1 मिनट से 24 घंटे के भीतर समायोजित किया जा सकता है।

9. नियंत्रण प्रणाली: 10 इंच की टच स्क्रीन + सीमेंस पीएलसी, कार्यक्रम स्वतंत्र रूप से सिनुओ द्वारा डिजाइन किया गया है

संरचना सुविधाओं का परिचय

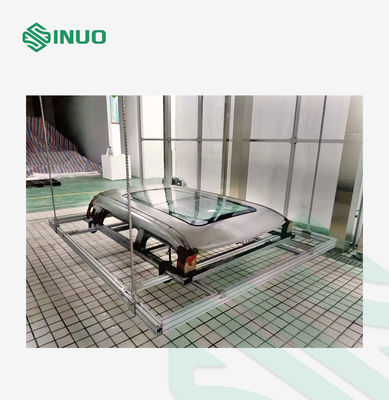

सनरूफ क्लैम्प एंगल मैकेनिज्म

टच स्क्रीन प्रोग्राम नियंत्रण के माध्यम से, नौ कोण अवस्थाओं को महसूस किया जा सकता है, विमान, सामने, पीछे, बाएँ, दाएँ, सामने बाएँ, सामने दाएँ, पीछे बाएँ, पीछे दाएँ।

• यह नोजल की समांतर सतह के लंबवत है, और पानी स्प्रे का समय 10 मिनट है, जिसे सेट किया जा सकता है
• सनरूफ 0-20° आगे झुका हुआ है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।
• सनरूफ को 0-20° पीछे झुकाया जा सकता है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।
• सनरूफ 0-20 डिग्री झुका हुआ है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।
• सनरूफ को 0-20° तक झुकाया जा सकता है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।
• सनरूफ सामने की ओर 0-20° झुका हुआ है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।
• सनरूफ पीछे की ओर 0-20° झुका हुआ है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।
• सनरूफ पीछे की ओर 0-20° झुका हुआ है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।
• सनरूफ सामने की तरफ 0-20° झुका हुआ है (सेट किया जा सकता है), और पानी के छिड़काव का समय 10 मिनट के लिए सेट किया जा सकता है।

इन के लिएनौ तिरछे कोण, पारंपरिक परीक्षण मानक के अनुसार, समानांतर कोण वर्षा परीक्षण 3H से अधिक है, और शेष कोणों को आमतौर पर 10 मिनट के लिए स्प्रे किया जाता है, और प्रत्येक राज्य को 5 बार दोहराया जाता है।यह कार्यक्रम द्वारा निर्धारित किया जा सकता है (प्रत्येक राज्य का जल छिड़काव समय और प्रत्येक राज्य में जल छिड़काव चक्रों की संख्या)।टच स्क्रीन पर, प्रत्येक उद्यम के परीक्षण कार्यक्रमों को भी संपादित और सहेजा जा सकता है, ताकि अगली बार परीक्षण को बुलाया जा सके।

क्रिया संरचना सिद्धांत

का सिद्धांतसनरूफ कोण झुकाव संरचनाविभिन्न झुकाव कोणों को उत्पन्न करने के लिए चार बॉल स्क्रू के ऊपर और नीचे की गति को स्वतंत्र रूप से नियंत्रित करना या चार डेल्टा सर्वो मोटर्स के माध्यम से कई स्क्रू को जोड़ना है।पर्याप्त असर क्षमता सुनिश्चित करने के लिए चार बॉल स्क्रू का व्यास 50MM है, और सनरूफ के झुकाव कोण की सटीकता सुनिश्चित करने के लिए बॉल स्क्रू का उपयोग किया जाता है।

बॉल स्क्रू के नीचे कनेक्टिंग गाइड रेल एक सीधी ऊपर और नीचे की गति पैदा करती है, और स्क्रू एक सीधी रेखा में जाने के लिए गाइड रेल को घुमाता है।चार सर्वो मोटर्सस्प्रे प्लेट के ऊपर स्थापित हैं, यह डिज़ाइन मोटर को बारिश के पानी के स्प्रे से बचा सकता है, ताकि मोटर को लंबे जीवन के लिए इस्तेमाल किया जा सके।

स्प्रे रैक के उठाने और आगे और पीछे के संचालन का सिद्धांत

चार 304 स्टेनलेस स्टील बॉल स्क्रूस्प्रे पाइप फिक्सिंग फ्रेम के चारों कोनों पर स्थापित हैं, और फिर बढ़ती और गिरने वाली कार्रवाई का एहसास करने के लिए एक गाइड रॉड रिड्यूसर से लैस हैं।

उद्देश्यस्प्रे सिर और रोशनदान के बीच स्प्रे की दूरी को समायोजित करना है ताकि यह सुनिश्चित हो सके कि दूरी 500MM या उससे अधिक है।सिद्धांतफ्रंट और रियर ऑपरेशन में रैखिक गति संरचना को नियंत्रित करने के लिए बॉल स्क्रू और मोटर का भी उपयोग किया जाता है।

स्प्रे कक्ष संरचना

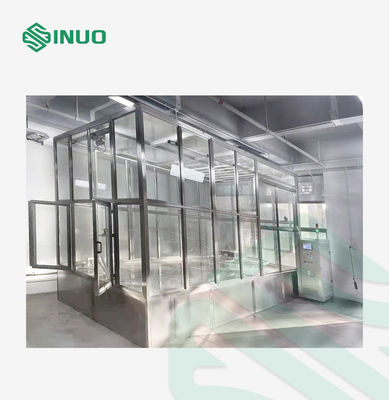

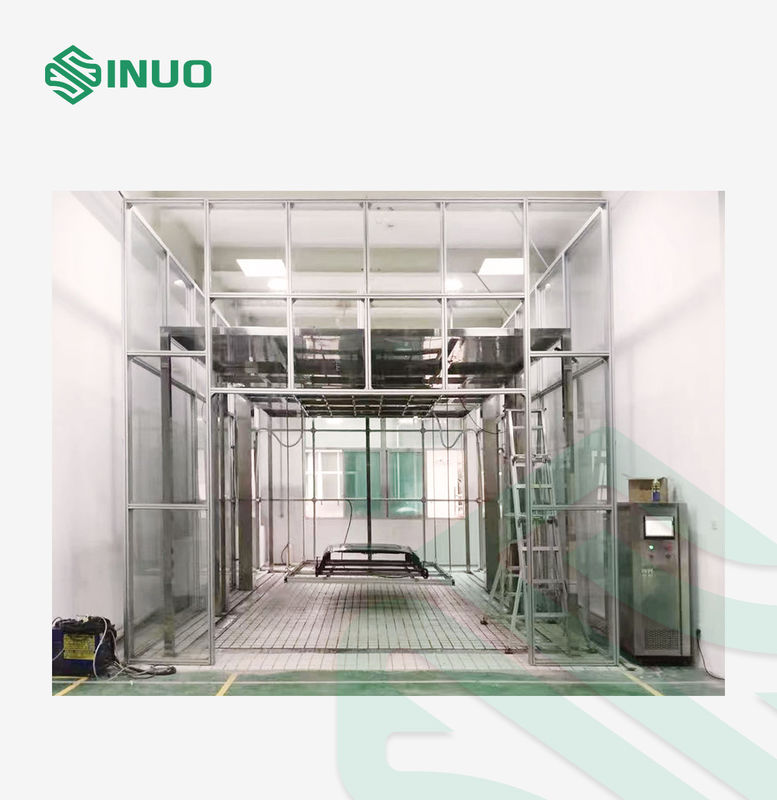

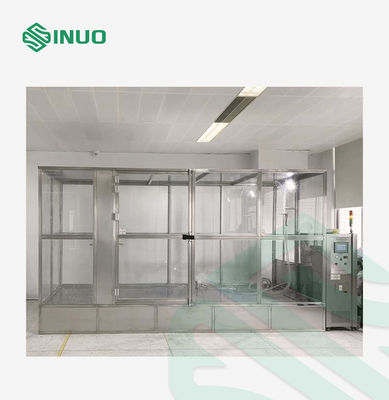

शावर कक्ष की बाहरी फ्रेम संरचना के साथ स्थापित किया गया है80X40MM मोटी 5MM एल्यूमीनियम मिश्र धातुऔर 10 एमएम मोटी टेम्पर्ड ग्लास, और दरवाजा दोनों तरफ टेम्पर्ड ग्लास एल्यूमीनियम मिश्र धातु डबल-ओपनिंग स्लाइडिंग दरवाजे से बना है।

ग्राउंड ड्रेनेज सिस्टम और सिविल वर्क्स (क्रेता द्वारा प्रदान किया गया)

लगभग 4X5 मीटर के क्षेत्र और लगभग 5 मीटर ऊंची जगह को कवर करते हुए कांच के घर को इसी आधार पर सजाया जाता है।जमीन को गैर-पर्ची टाइलों के साथ चिपकाने की जरूरत है, और कम से कम 200 एमएम मोटी कंक्रीट भूमिगत है, जिसका उपयोग विस्तार शिकंजा के साथ स्प्रे फ्रेम को ठीक करने के लिए किया जाता है।

जमीन जल निकासी खाईहै200 मिमीचौड़ा और 100 एमएम गहरा।सिंक का किनारा कांच की दीवार से करीब 200 एमएम दूर है।सिंक की सतह बनी होती हैस्टेनलेस स्टील 19X19MM 304एक छोटा बॉक्स बनाने के लिए स्क्वायर पास करें और इसे सिंक के ऊपर रखें, जमीन से फ्लश करें।सिंक को सजाते समय, पानी को पानी के आउटलेट तक जाने देने के लिए लगभग 5 डिग्री के झुकाव को डिजाइन करना आवश्यक है, और सिंक में पानी जमा नहीं होना चाहिए।फर्श टाइल की सजावट की आवश्यकताएं समान हैं, और कोई स्थिर पानी उत्पन्न नहीं होना चाहिए।

पूल फिल्टर सिस्टम और बैग फिल्टर सिस्टम

पूल निस्पंदन प्रणाली द्विध्रुवी निस्पंदन विधि को अपनाती है, पहला चरण सीवेज पूल है, और दूसरा चरण स्वच्छ जल पूल है।सीवेज पूल की गहराई 1500MM है, और साफ पानी के पूल की गहराई 1000MM है।

उद्देश्यइस डिजाइन का हैप्रदूषक और कीचड़ जमा करने के लिएपूल में।सीवेज पूल क्षेत्र 1X1 मीटर गहरा और 1.5 मीटर गहरा है, और यह इसके पीछे स्थित हैबारिश की बौछार के दाईं ओर।साफ पानी का पूल 1X1 मीटर गहरा और 1 मीटर गहरा है, और यह रेन शॉवर रूम के दाईं ओर स्थित है।

के लिएनोजल अवरोध की संभावना को कम करें, एक बैग फिल्टर जोड़ा जाता है।स्टेनलेस स्टील टैंक का पानी उत्पादन प्रति घंटे 100 टन है, और निस्पंदन प्रगति 100UM है।बहु-स्तरीय फ़िल्टर डिवाइस केवल यह सुनिश्चित करने के लिए है कि छिड़काव अवरुद्ध नहीं है, परीक्षण के समय को प्रभावित नहीं करता है, और परीक्षण दक्षता में सुधार करता है।

पानी स्प्रे कोण

ए) जल स्प्रे कोण: नमूने के समानांतर (दूरी 500 एमएम)

बी) नोजल के पानी के स्तंभ का कोण: 35 डिग्री ~ 40 डिग्री शंकु कोण

सी) पानी स्प्रे शेल्फ: नौ समायोज्य कोण (0-20 डिग्री) विमान, सामने, पीछे, बाएं, दाएं, दाएं सामने, बाएं सामने, दाएं पीछे, बाएं पीछे।

डी) पानी स्प्रे फ्रेम का आकार: 1.8X1.2 मीटर, ऊंचाई 120 एमएम

ई) जल स्प्रे क्षेत्र: 2.2X 1.7 मीटर

तीन नलिका (हल्की बारिश, मध्यम बारिश, भारी बारिश)

a) रेन नोजल और डिवाइस के बीच की दूरी को घुमाकर समायोजित किया जा सकता है

बी) नोजल कोण की समायोज्य सीमा: 0 ~ 30 डिग्री

सी) तीन नोजल व्यास: हल्की बारिश Φ2.5 मिमी धुंध, मध्यम बारिश: ¢ 1 एमएम सीधा छेद, भारी बारिश ¢ 2 एमएम सीधा छेद।हल्की बारिश की नोक दूरी 400X400MM, मध्यम बारिश और भारी बारिश की नोक दूरी: 100X100MM

डी) इंजेक्शन दबाव: ≥80-150kPa

ई) शोर का स्तर: ≤80dB
