| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SNQC1001-11M |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट/माह |

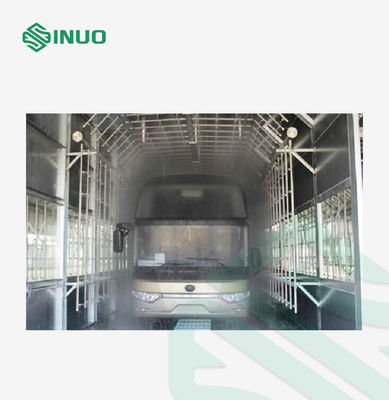

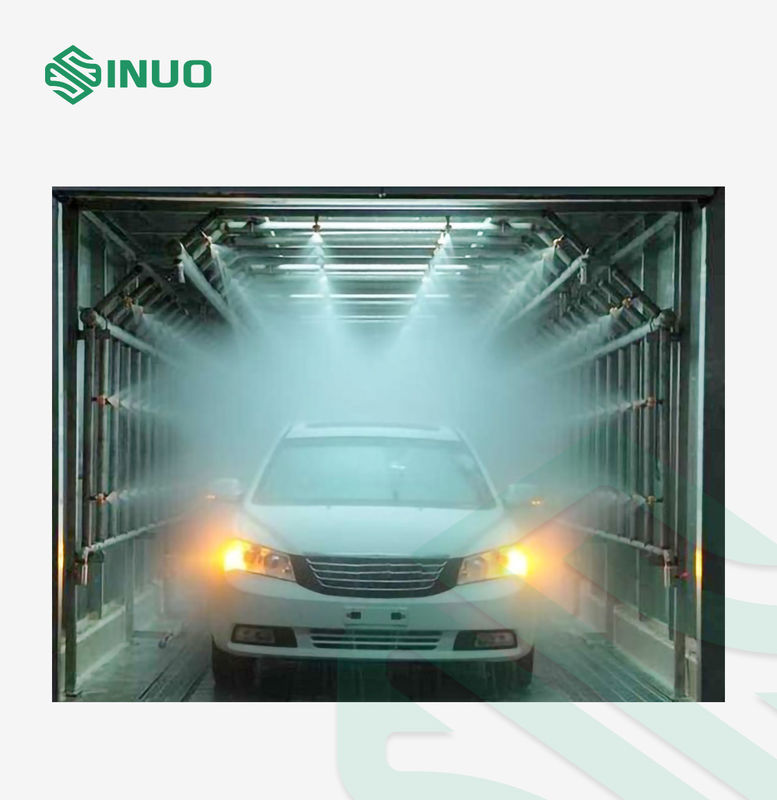

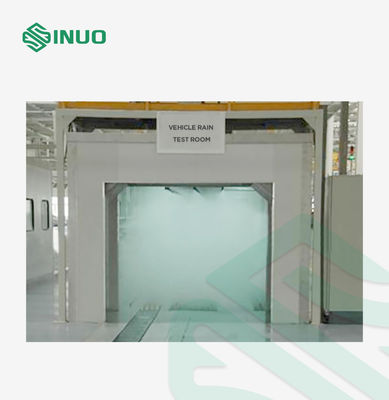

इलेक्ट्रिक वाहन परीक्षण उपकरण कार रेन प्रूफ प्रदर्शन परीक्षण कक्ष
उपकरण अवलोकन
यह परीक्षण प्रणाली मुख्य रूप से यह आकलन करने के लिए उपयोग की जाती है कि क्या बिजली और इलेक्ट्रॉनिक उत्पाद केसिंग / सील बारिश के परीक्षण के बाद या उसके दौरान उपकरण और घटकों के अच्छे कार्य प्रदर्शन और तकनीकी स्थिति की गारंटी दे सकते हैं।साथ ही, उत्पाद परिवहन या उपयोग के दौरान पानी के विसर्जन से प्रभावित हो सकता है, यह परीक्षण प्रणाली उत्पाद तकनीकी मानकों के लिए एक संदर्भ आधार प्रदान करती है।
इसका उपयोग खिड़कियों और सनरूफ, सैन्य वाहनों, कारों, कृषि वाहनों की स्थापना की जांच करने के लिए किया जाता है, चाहे छत और किनारे बारिश के स्प्रे का सामना कर सकें, क्या सीलिंग प्रदर्शन विश्वसनीय है, और क्या स्थापना विधि सही है।
यह बाहरी मोटर वाहनों के जलरोधी और सीलिंग प्रदर्शन के परीक्षण के लिए उपयुक्त है।वर्षा परीक्षण प्रणाली के माध्यम से, वर्षा परीक्षण कक्ष की स्थिति बाहर की प्राकृतिक स्थिति के समान होती है, वाहन के पानी की सीलिंग स्थिति की पुष्टि करने के लिए, और रिसाव वाले भागों की संरचना में सुधार करने के लिए।
तकनीकी मापदंड
| वर्षा की तीव्रता | वाहन का फ्रंट (12±1) मिमी/मिनट;वाहन पक्ष, पीछे और ऊपर (8±1) मिमी/मिनट |
| इंजेक्शन का दबाव | 150kPa±10kPa |
| वर्षा का समय | 15min या अधिक, सेट किया जा सकता है |
| वर्षा पूर्व निर्धारित समय | 1~9999H59M59S, सेट किया जा सकता है |
| निपीडमान | पंप की शाखा पाइप के आउटलेट पर एक दबाव नापने का यंत्र स्थापित किया गया है, और दबाव एक वाल्व द्वारा नियंत्रित किया जाता है |
| प्रवाह मीटर | पानी के पंप से शाखा पाइप के आउटलेट पर एक फ्लोमीटर स्थापित करें |
| वाहन का अधिकतम आकार | 10x3.5x3.5m (LxWxH), अनुकूलित किया जा सकता है |
| वर्षा परीक्षण कक्ष का आंतरिक फ्रेम आकार | 11.4x4.9x4.5m (LxWxH), अनुकूलित किया जा सकता है |
| वर्षा परीक्षण कक्ष के फ्रेम का बाहरी आयाम | लगभग 11.6x5.3x4.9m (LxWxH) |

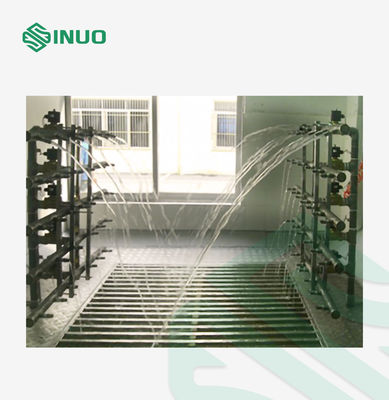

स्प्रिंकलर सिस्टम का परिचय
| फौव्वारा प्रणाली | बारिश के उपकरणों में मुख्य रूप से शामिल हैं: पानी पंप, दबाव विनियमन वाल्व, पानी का दबाव नापने का यंत्र, मुख्य पाइपलाइन, स्प्रिंकलर (बाएं और दाएं, ऊपर और नीचे के बीच की दूरी 400 मिमी है, और साइड स्प्रे सतह के नीचे जमीन से 400 मिमी है) |
| पाइपलाइन |
1. मुख्य पाइप: सभी स्प्रे पाइप 304 # स्टेनलेस स्टील पाइप से बने होते हैं;पानी पंप सक्शन पाइप का भीतरी व्यास 150 मिमी है, पानी पंप के पानी की आपूर्ति के मुख्य पाइप का शीर्ष 100 मिमी है, और पंप आउटलेट से दोनों तरफ पानी की आपूर्ति का मुख्य पाइप व्यास फ्लोमीटर के नीचे है आंतरिक व्यास में 100 मिमी।
2. उप-पाइपलाइन: 304 # स्टेनलेस स्टील पाइप स्प्रे शाखा के रूप में प्रयोग किया जाता है, पाइप व्यास 32 मिमी है |
| नोक |
1. नोजल पीपी सामग्री नोजल को गोद लेती है।स्प्रे राज्य ठोस शंक्वाकार है, पानी स्प्रे कोण 60 डिग्री है, शीर्ष नोजल क्षैतिज विमान के लिए लंबवत है, और नोजल डिजाइन राष्ट्रीय मानक के अनुरूप है।नोजल एक वर्गाकार सरणी में हैं, और स्प्रे क्षेत्र में कोई खाली क्षेत्र नहीं है।स्प्रे कोण के अनुसार नोजल को उचित रूप से समायोजित किया जा सकता है।डिजाइन के आधार पर, पानी के नोजल के चार किनारों को शॉवर रूम में व्यवस्थित किया जाता है, और नोजल की क्षैतिज और ऊर्ध्वाधर रिक्ति 400 मिमी है।
2. नोजल और वाहन की बाहरी सतह के बीच की दूरी: 0.7±0.2m
3. शीर्ष नोजल की धुरी क्षैतिज तल के लंबवत होती है, और साइड नोजल की धुरी वाहन के अनुदैर्ध्य समरूपता तल के लंबवत होती है।
4. नोजल और बॉल सीट थ्रेडेड रूप से जुड़े हुए हैं, और बॉल सीट मशीन पानी के पाइप पर अटकी हुई है, जो अवरुद्ध अशुद्धियों को बदलने और साफ करने के लिए सुविधाजनक है। |
| नोजल विनिर्देशों |
1. नोजल की स्प्रे स्थिति एक ठोस शंकु जल स्तंभ है, और नोजल एपर्चर 2.5mm-3mm है
2. सामग्री: पीपी सामग्री
3. मॉडल: समायोज्य गेंद प्रकार
4. नोजल विस्तार कोण: 60±5° |
| स्प्रे दिशा समायोजन रेंज (नोजल आसन) |
1. आगे और पीछे: वाहन के समानांतर नोज़ल का छिड़काव किया जाता है
2. बाएँ और दाएँ: नोजल को वाहन के समानांतर छिड़काव किया जाता है
3. ऊपर (छत): नोजल को वाहन के समानांतर छिड़काव किया जाता है |
| जल संचार प्रणाली |
1. कृपया अवसादन टैंक और फ़िल्टर टैंक पहले से तैयार करें;
2. कृपया पानी के पाइप और पाइपलाइन पहले से तैयार कर लें
3. अवसादन टैंक का आकार: L2000xW2000xD2000mm (पूल का आकार वाहन के आकार के अनुसार बनाया गया है)
4. फ़िल्टर टैंक का आकार L2000xW2000x1500mm है (फ़िल्टर टैंक में फ़िल्टर स्क्रीन होनी चाहिए)
5. साफ पानी के पूल का आकार: L2000xW2000xD1200mm (फ़िल्टर के साथ)
6. नोट: यह अनुशंसा की जाती है कि सिविल इंजीनियरिंग करते समय उपयोगकर्ता वाटरप्रूफ कोटिंग को एक साथ पूरा करें। |
| बिजली की आपूर्ति | AC380V±10%, 50Hz, तीन-चरण पांच-तार, और रिसाव संरक्षण उपकरण के साथ एक वायु शक्ति स्विच की आवश्यकता होती है |
| पर्यावरण का प्रयोग करें | तापमान: 5℃~45℃, सापेक्ष आर्द्रता: ≤85% आरएच |
| टिप्पणी |
1. खरीदार नींव, पूल, जल निकासी, बिजली आपूर्ति, जल स्रोत और अन्य सुविधाओं के लिए जिम्मेदार है, और आपूर्तिकर्ता डिजाइन में सहायता करता है;
2. आपूर्तिकर्ता संगठनात्मक संरचना, जल स्प्रे डिवाइस, जल संचलन प्रणाली, नियंत्रण प्रणाली, आदि के लिए जिम्मेदार है। |
| नियंत्रण कक्ष | इसका उपयोग विद्युत नियंत्रण कैबिनेट, जल पंप, प्रवाह मीटर और कुल जल दबाव गेज के लिए वर्षा परीक्षण कक्ष के बगल में एक अलग कमरा बनाने के लिए किया जाता है;कंट्रोल रूम में H100xW2000mm की कांच की खिड़की होनी चाहिए |
प्रश्न और उत्तर
क्यू: कैसे नोक के बारे में?
ए: 1. नोजल पीपी सामग्री नोजल को गोद लेती है।स्प्रे राज्य ठोस शंक्वाकार है, पानी स्प्रे कोण 60 डिग्री है, शीर्ष नोजल क्षैतिज विमान के लिए लंबवत है, और नोजल डिजाइन राष्ट्रीय मानक के अनुरूप है।नोजल एक वर्गाकार सरणी में हैं, और स्प्रे क्षेत्र में कोई खाली क्षेत्र नहीं है।स्प्रे कोण के अनुसार नोजल को उचित रूप से समायोजित किया जा सकता है।डिजाइन के आधार पर, पानी के नोजल के चार किनारों को शॉवर रूम में व्यवस्थित किया जाता है, और नोजल की क्षैतिज और ऊर्ध्वाधर रिक्ति 400 मिमी है।
2. नोजल और वाहन की बाहरी सतह के बीच की दूरी: 0.7±0.2m
3. शीर्ष नोजल की धुरी क्षैतिज तल के लंबवत होती है, और साइड नोजल की धुरी वाहन के अनुदैर्ध्य समरूपता तल के लंबवत होती है।
4. नोजल और बॉल सीट थ्रेडेड रूप से जुड़े हुए हैं, और बॉल सीट मशीन पानी के पाइप पर अटकी हुई है, जो अवरुद्ध अशुद्धियों को बदलने और साफ करने के लिए सुविधाजनक है।
