| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN661-ईवीएसए |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट/माह |
ऑटोमोटिव ईएसए इलेक्ट्रिक वाहन परीक्षण उपकरण के लिए ईएमसी टेस्ट समाधान
अनुपालन मानक और खंड
UN ECE R10 "विद्युतचुंबकीय अनुकूलता के संबंध में वाहनों के अनुमोदन के संबंध में समान प्रावधान"
EN 55025/CISPR 25 "वाहन, नाव और आंतरिक दहन इंजन- रेडियो गड़बड़ी विशेषताएँ- ऑन-बोर्ड रिसीवर की सुरक्षा के लिए माप की सीमाएँ और तरीके"
CISPR 12 "वाहन, नाव और आंतरिक दहन इंजन - रेडियो अशांति विशेषताएँ - ऑफ-बोर्ड रिसीवर की सुरक्षा के लिए सीमाएँ और माप के तरीके"
आईएसओ 11452 "सड़क वाहन-संकीर्ण बैंड विकिरणित विद्युत चुम्बकीय ऊर्जा से विद्युत धूल के लिए घटक परीक्षण विधियां"
आईएसओ 10605 "सड़क वाहन - इलेक्ट्रोस्टैटिक डिस्चार्ज से विद्युत गड़बड़ी के लिए परीक्षण विधियां"
SAE J1113 "विद्युत चुम्बकीय संगतता मापन प्रक्रिया और वाहन घटकों के लिए सीमाएं (विमान को छोड़कर) (60Hz से 18GHz)"
EN 50498 "इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (EMC) - वाहनों में आफ्टरमार्केट इलेक्ट्रॉनिक उपकरणों के लिए उत्पाद परिवार मानक"
EN301489-1: "रेडियो उपकरण और सेवाओं के लिए इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (EMC) मानक; भाग 1: सामान्य तकनीकी आवश्यकताएं"
EN55032: "मल्टीमीडिया उपकरण की विद्युतचुंबकीय संगतता - उत्सर्जन आवश्यकताएं"
आईईसी 61000-3-2: "हार्मोनिक वर्तमान उत्सर्जन के लिए विद्युत चुम्बकीय संगतता सीमाएं (उपकरण इनपुट वर्तमान ≤16A)"
आईईसी 61000-3-3: "विद्युत चुम्बकीय संगतता रेटेड वर्तमान ≤16A के साथ उत्पादित वोल्टेज भिन्नता को सीमित करती है और सार्वजनिक कम वोल्टेज बिजली आपूर्ति प्रणाली, वोल्टेज उतार-चढ़ाव और झिलमिलाहट सीमाओं में डिवाइस की बिना शर्त पहुंच"
......
सिस्टम सारांश
संपूर्ण परीक्षण प्रणाली में निम्नलिखित के रूप में दिखाया गया ईएमआई परीक्षण परियोजना और ईएमएस परीक्षण परियोजना शामिल है:
| परीक्षण चीज़ें | परीक्षण सामग्री | परीक्षण स्थल |
| चालन उत्सर्जन | 150kHz-30MHz, क्यूपी / एवी | परिरक्षित कमरा |
| विकिरणित उत्सर्जन | 30 मेगाहर्ट्ज-6GHz, क्यूपी / एवी | परिरक्षित कमरा |
| हार्मोनिक वर्तमान उत्सर्जन | IEC61000-3-2 . के अनुसार | साधारण प्रयोगशाला |
| वोल्टेज में उतार-चढ़ाव और झिलमिलाहट | IEC61000-3-3 . के अनुसार | साधारण प्रयोगशाला |
| परीक्षण चीज़ें | परीक्षण सामग्री | परीक्षण स्थल |
| ईएसडी परीक्षण | IEC61000-4-2 . के अनुसार | साधारण प्रयोगशाला |
| ईएफ़टी परीक्षण | IEC61000-4-4 . के अनुसार | साधारण प्रयोगशाला |
| आयोजित आरएफ प्रतिरक्षा | IEC61000-4-6 . के अनुसार | परिरक्षित कमरा |
| आरएफ विकिरणित प्रतिरक्षा परीक्षण | IEC61000-4-3 . के अनुसार | कक्ष |
| सर्ज इम्युनिटी टेस्ट | IEC61000-4-5 . के अनुसार | साधारण प्रयोगशाला |
| वोल्टेज डिप्स, शॉर्ट रुकावट और वोल्टेज वेरिएशन इम्युनिटी | IEC61000-4-11 . के अनुसार | साधारण प्रयोगशाला |
|
आईएसओ 7637 परीक्षण ऑटोमोटिव इलेक्ट्रॉनिक्स टेस्ट प्रोजेक्ट (ऑटोमोटिव पार्ट्स के लिए) |
आईएसओ 7637 . के अनुसार दालें 1, 2a, 2b, 3a, 3b, और 4 |
साधारण प्रयोगशाला |

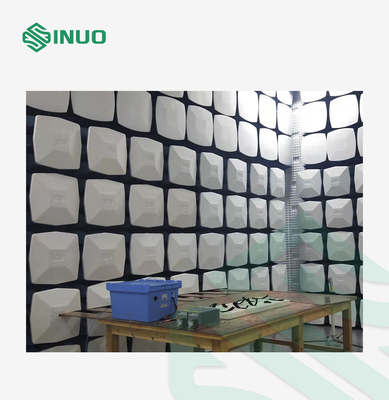

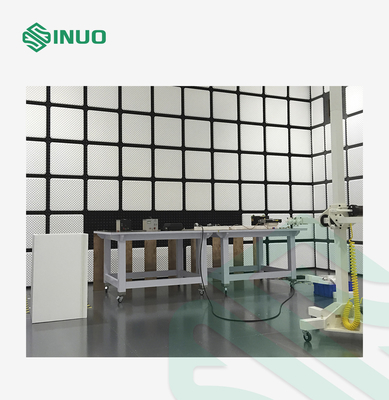

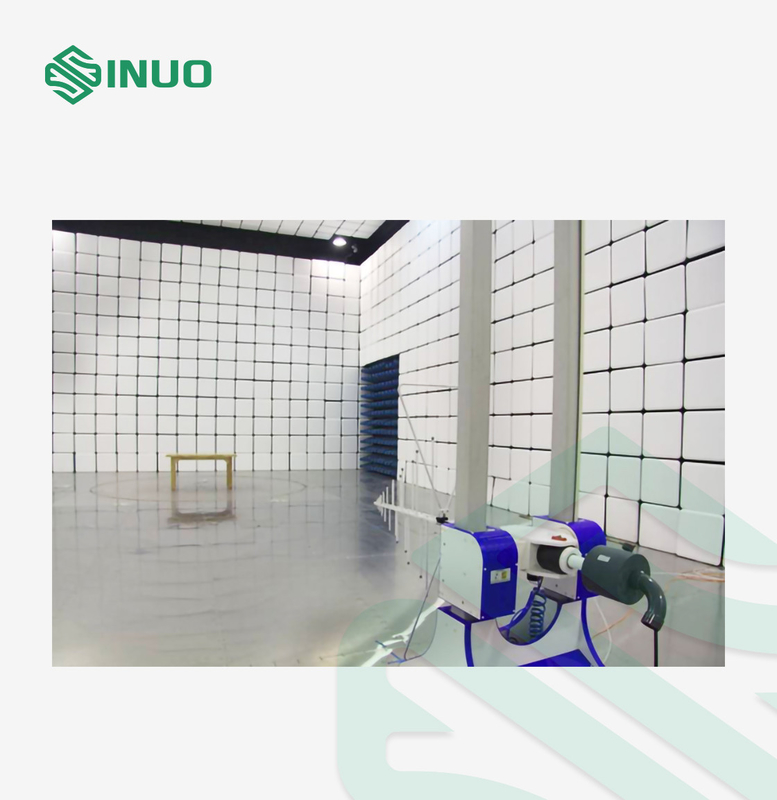

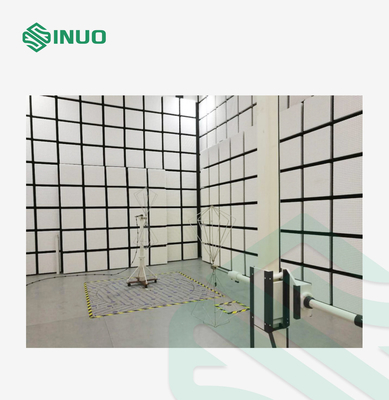

इस प्रणाली में एक सैक, एक नियंत्रण कक्ष और एक प्रवर्धक कक्ष शामिल हैं:
| ना। | वस्तु | विशिष्टता (बाहरी आकार) | मात्रा |
| 1 | ऐनाकोइक कक्ष |
9.2 × 6.2 × 6.2 मी (एल × डब्ल्यू × एच) (समायोजन भवन की संरचना के अनुसार है, लागत अलग होगी) |
1 |
| 2 | नियंत्रण कक्ष |
3.0 × 3.0 × 3.0 मी (एल × डब्ल्यू × एच) (समायोजन भवन की संरचना के अनुसार है, लागत अलग होगी) |
1 |
| 3 | प्रवर्धक कक्ष |
2.0 × 3.0 × 3.0 मी (एल × डब्ल्यू × एच) (समायोजन भवन की संरचना के अनुसार है, लागत अलग होगी) |
1 |
