| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनई6808सी |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

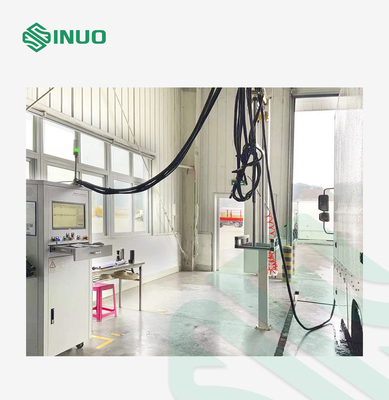

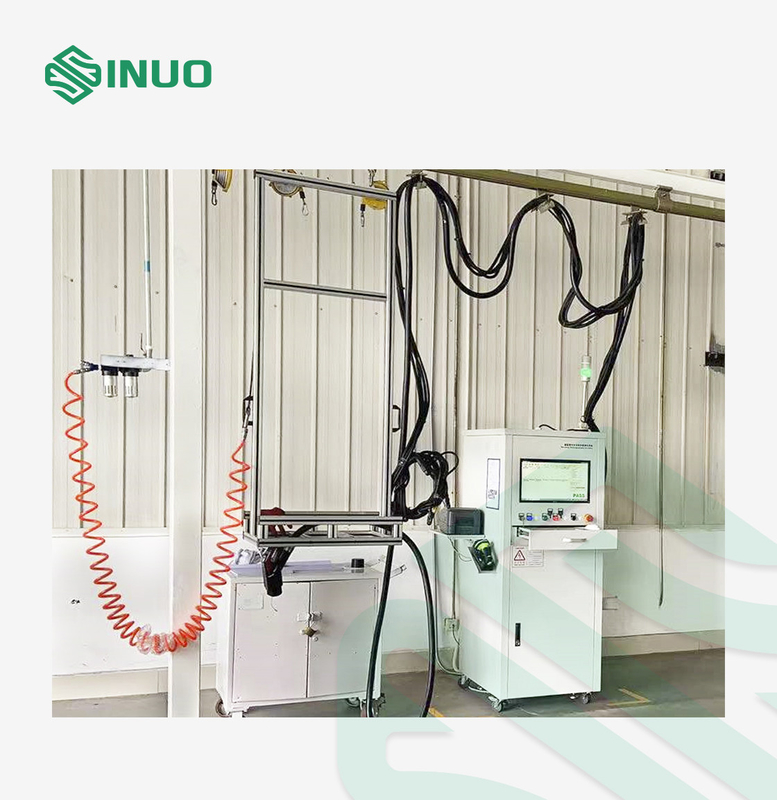

इलेक्ट्रिक वाहन धीमी और तेज चार्जिंग विद्युत सुरक्षा परीक्षण उपकरण
उपकरण अवलोकन
संपूर्ण इलेक्ट्रिक वाहन के लिए इस व्यापक विद्युत सुरक्षा परीक्षण प्रणाली में निम्नलिखित परीक्षण सामग्री शामिल हैं:
1. वाहन परीक्षण
2. अवयव परीक्षण
3. संभावित बराबरी
4. पावर बैटरी रीस

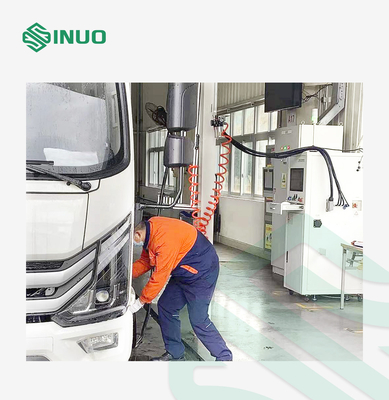

वाहन परीक्षण:
1. फास्ट चार्जिंग पोर्ट: डीसी वोल्टेज, इन्सुलेशन प्रतिरोध, डीसी ग्राउंडिंग (संभावित समीकरण), फास्ट चार्जिंग फ़ंक्शन, पूरे वाहन इन्सुलेशन प्रतिरोध, इन्सुलेशन परीक्षण सत्यापन का सामना करता है
2. धीमी चार्जिंग पोर्ट: एसी वोल्टेज, इन्सुलेशन प्रतिरोध, एसी ग्राउंडिंग, लीकेज करंट, स्लो चार्जिंग फंक्शन का सामना करता है
संभावित बराबरी:
1. बैटरी के नकारात्मक ग्राउंडिंग बिंदु और पीईयू शेल के बीच प्रतिरोध
2. बैटरी के नकारात्मक जमीनी बिंदु और ड्राइव मोटर के आवास के बीच प्रतिरोध
3. बैटरी नकारात्मक जमीन बिंदु और चार्जर खोल के बीच प्रतिरोध
4. बैटरी के नकारात्मक जमीनी बिंदु और पीटीसी के बीच प्रतिरोध
5. बैटरी के नकारात्मक ग्राउंडिंग बिंदु और एयर कंडीशनिंग कंप्रेसर आवास के बीच प्रतिरोध
6. बैटरी नकारात्मक ग्राउंडिंग पॉइंट और स्टीयरिंग मोटर हाउसिंग के बीच प्रतिरोध
7. बैटरी के नकारात्मक जमीनी बिंदु और वायु पंप आवरण के बीच प्रतिरोध
8. बैटरी के नकारात्मक ग्राउंड पॉइंट और बैटरी कवर के बन्धन पेंच के बीच प्रतिरोध
| संभावित समानता | |
| टेस्ट विधि / नो-लोड आउटपुट वोल्टेज | चार तार प्रणाली |
| नो-लोड आउटपुट वोल्टेज | <12वी |
| आउटपुट वर्तमान सेटिंग रेंज | डीसी: 1.00 ~ 32.00 ए, लगातार समायोज्य निरंतर वर्तमान आउटपुट |
| आउटपुट वर्तमान संकल्प | 0.01ए |
| आउटपुट वर्तमान सटीकता | 1.00 ~ 9.99 ए: ± (सेटिंग का 1% + 0.20 ए) |
| 10.00~32.00A: ± (सेटिंग का 1%) | |
| ग्राउंडिंग प्रतिरोध सेटिंग रेंज | ऊपरी सीमा: 0 ~ 630.0mΩ; |
| निचली सीमा: 0 ~ 630.0mΩ;0=बंद | |
| ग्राउंडिंग प्रतिरोध मापने की सीमा | 1.00A≤आउटपुर करंट≤10.00A, 0.0~600.0mΩ |
| 10.00A≤आउटपुर करंट≤20.00A, 0.0~300.0mΩ | |
| 20.00A≤आउटपुर करंट≤32.00A, 0.0~200.0mΩ | |
| ग्राउंडिंग प्रतिरोध मापने का संकल्प | 0.1 एमΩ/1 एमΩ |
| ग्राउंडिंग वोल्टेज मापने की सीमा | 0~10वी |
| ग्राउंडिंग वोल्टेज मापने का संकल्प | 0.001V |
| शून्य का प्रतिरोध | 0.0 ~ 100.0 एमΩ |
| ग्राउंडिंग वोल्टेज मापने सटीकता | ± (पढ़ने का 1%+3 वर्ग मीटर) |
| परीक्षण समय सेटिंग सीमा | 0.0, 0.1~999.9s 0.0=निरंतर आउटपुट |
| परीक्षण समय सेटिंग संकल्प | 0.1 एस |
| परीक्षण समय सेटिंग सीमा सटीकता | ± (सेटिंग का 1%+0.05s) |
| इन्सुलेशन प्रतिरोध परीक्षण | |
| रेटेड आउटपुट लोड करंट | 10VA (1000V/10mA) 10mA |
| आउटपुट वोल्टेज तरंग | प्रतिरोधी भार, 1000V/1mA, <5% |
| आउटपुट वोल्टेज सेटिंग रेंज | डीसी: 100 ~ 1000V निरंतर समायोज्य |
| आउटपुट वोल्टेज सेटिंग रिज़ॉल्यूशन | 1वी |
| आउटपुट वोल्टेज सेटिंग सटीकता | ± (सेटिंग का 1% + 3V) |
| इन्सुलेशन प्रतिरोध सेटिंग रेंज | ऊपरी सीमा: 0.0001~10GΩ;∞ = कोई ऊपरी और निचली सीमा निर्णय नहीं |
| निचली सीमा: 0.0001~10GΩ; | |
| इन्सुलेशन प्रतिरोध मापने की सीमा | 100 ~ 499 वी: 0.1 एमΩ ~ 1000 एमΩ |
| 500V ~ 1000V: 1.5MΩ ~ 10000 MΩ | |
| इन्सुलेशन प्रतिरोध मापने का संकल्प | 0.01 एमΩ/0.1 एमΩ/1 एमΩ |
| प्रतिरोध मुआवजा | >30MΩ |
| इन्सुलेशन प्रतिरोध मापने की सीमा | 0.05~99.99~999.9~3000MΩ |
| इन्सुलेशन प्रतिरोध मापने सटीकता |
100 ~ 499 वी: <100 एमΩ: ± (पढ़ने का 5% + 0.5 एमΩ) 100 एमΩ ~ 1000 एमΩ: ± (पढ़ने का 10% + 5 एमΩ) |
|
500 ~ 1000 वी: 1.5 एमΩ ~ 100 एमΩ: ± (पढ़ने का 2% + 0.2 एमΩ) 100 एमΩ~1999 एमΩ: ± (पढ़ने का 5%+2 एमΩ) 2000 एमΩ ~ 10000 एमΩ: ± (पढ़ने का 10% + 5 एमΩ) |
|
| 1000 MΩ~3000 MΩ:± (पढ़ने का 5%+2डिजिटल) | |
| विलंब समय सेटिंग सीमा | 0.5~999.9s |
| परीक्षण समय सेटिंग सीमा | 0.0, 0.1 ~ 999.9 एस, 0.0 = सतत उत्पादन |
| परीक्षण समय संकल्प | 0.1 एस |
| परीक्षण समय सेटिंग सटीकता | ± (सेटिंग का 1%+0.05s) |
| एसी वोल्टेज का सामना | |
| वोल्टेज परीक्षण प्रकार का सामना करें | शीत झेलने वाला वोल्टेज परीक्षण |
| रेटेड आउटपुट लोड | 200VA (एसी: 5000V/40mA) |
| आउटपुट वोल्टेज समायोजन दर | <2% (पूर्ण भार के लिए कोई भार नहीं) |
| आउटपुट वोल्टेज सेटिंग रेंज | एसी: 100-5000 वी; 50 हर्ट्ज / 60 हर्ट्ज; |
| आउटपुट वोल्टेज संकल्प | 1वी |
| आउटपुट वोल्टेज सटीकता | ± (1% सेटिंग मान + 3V) |
| ब्रेकडाउन वर्तमान मापने की सीमा | 0.050~9.999~40.00mA |
| ब्रेकडाउन वर्तमान सेटिंग रेंज | ऊपरी सीमा: 0.000-9.999- -40.00mA |
| निचली सीमा: 0.000-9.999- -40.00mA 0.000=करीब | |
| ब्रेकडाउन वर्तमान मापने का संकल्प | 0.001mA / 0.01mA |
| शून्य धारा | 0.000-2.000mA |
| ब्रेकडाउन वर्तमान माप सटीकता | ± (पठन मूल्य का 1% + 0.005mA) |
| उठने का समय/धीमा समय | 0.0-999.9s |
| परीक्षण समय सेटिंग सीमा |
0.0, 0.1-999.9S 0,0=निरंतर आउटपुट |
| परीक्षण समय संकल्प | 0.1 एस |
| परीक्षण समय सेटिंग सटीकता | ±(0.1% सेटिंग मान+0.05s) |
| चाप का पता लगाना | 1-9 गीयर (9 उच्चतम संवेदनशीलता है) |
| डीसी वोल्टेज का सामना | |
| वोल्टेज परीक्षण प्रकार का सामना करें | शीत झेलने वाला वोल्टेज परीक्षण |
| आउटपुट वोल्टेज सेटिंग रेंज | डीसी: 100-6000 वी |
| आउटपुट वोल्टेज संकल्प | 1वी |
| आउटपुट वोल्टेज सटीकता | ± (1% सेटिंग मान + 5 वी) |
| ब्रेकडाउन वर्तमान सेटिंग रेंज |
ऊपरी सीमा: 0.000-10.00mA; निचली सीमा: 0.000-10.00mA, 0 = बंद |
| ब्रेकडाउन वर्तमान माप सीमा | 0.010-10.00mA |
| ब्रेकडाउन वर्तमान माप संकल्प | 0.001mA / 0.01mA |
| शून्य धारा | 0-2 000mA |
| ब्रेकडाउन वर्तमान माप सटीकता | ± (पठन मूल्य का 1% + 5 डिजिटल) |
| उठने का समय/धीमा समय | 0.0-999.9s |
| परीक्षण समय सेटिंग सीमा |
0.0-999.9एस 0.0 = निरंतर आउटपुट |
| परीक्षण समय संकल्प | 0.1 एस |
| परीक्षण समय सेटिंग सटीकता | ±(0.1% सेटिंग मान+0.05s) |
| चाप का पता लगाना | 1-9 गीयर (9 उच्चतम संवेदनशीलता है) |
| लीकेज करंट | |
| रेटेड लोड पावर रेंज | आइसोलेशन ट्रांसफॉर्मर/अंतर्निहित चर आवृत्ति बिजली की आपूर्ति की शक्ति द्वारा निर्धारित |
| रिसाव प्रकार सेटिंग | एकल चरण: स्थैतिक रिसाव, गतिशील रिसाव |
| आउटपुट वोल्टेज अनुपात |
1.10 गुना इनपुट वोल्टेज (अलगाव ट्रांसफार्मर द्वारा आउटपुट) / मनमाने ढंग से सेट वोल्टेज (चर आवृत्ति बिजली की आपूर्ति द्वारा आउटपुट)
|
| आउटपुट वोल्टेज सेटिंग रेंज | एसी: 0.0-300.0 वी |
| आउटपुट वोल्टेज सेटिंग मापने की सीमा | एसी:5.0-300.0V |
| आउटपुट वोल्टेज माप संकल्प | 0.1V |
| आउटपुट वोल्टेज माप सटीकता | ± (पठन मूल्य का 1.5% + 3V) |
| रिसाव वर्तमान प्रतिबाधा | |
| रिसाव वर्तमान सेटिंग रेंज |
ऊपरी सीमा: 0.000-5.000mA; निचली सीमा: 0.000-5.000mA 0.000 = बंद |
| रिसाव वर्तमान माप सीमा | वर्तमान परीक्षण सीमा 0.050-5.000mA है |
| रिसाव वर्तमान माप संकल्प | 0.001mA |
| शून्य धारा | 0.000-2.000mA |
| रिसाव वर्तमान माप सटीकता | ± (पठन मूल्य का 1.5% + 0.005mA) |
| परीक्षण समय सेटिंग सीमा |
0.0, 0.5-999.9S 0.0 = निरंतर आउटपुट |
| परीक्षण समय संकल्प | 0.1 एस |
| परीक्षण समय सेटिंग सटीकता | ± (0.1% सेटिंग मान+0.05s) |
| स्लो चार्ज फंक्शन | |
| आउटपुट वोल्टेज सेटिंग रेंज | एसी: 0.0-300.0 वी |
| आउटपुट वोल्टेज माप सीमा | एसी: 5.0 ~ 300.0 वी |
| आउटपुट वोल्टेज संकल्प | 0.1V |
| आउटपुट वोल्टेज माप सटीकता | ± (पठन मूल्य का 0.25% + मापने की सीमा का 0.25%) |
| वर्तमान सेटिंग रेंज चार्ज करना |
6.000-63.00A (यानी करंट की ऊपरी सीमा) नोट: करंट की निचली सीमा निर्धारित नहीं की जा सकती, इसे 0 . पर नियत किया जाता है |
| वर्तमान सेटिंग रेंज को मापना | ऊपरी और निचली सीमाएं: 0.000-9.999-75.00A |
| वर्तमान मापने की सीमा | 0.050~9.999~75.00A |
| वर्तमान माप संकल्प | 0.001ए/0.01ए |
| वर्तमान माप सटीकता | ± (पठन मूल्य का 0.25% + मापने की सीमा का 0.25%) |
| पावर फैक्टर मापने की सीमा | 0.100 ~ 1.000 |
| पावर फैक्टर मापने का संकल्प | 0.001 |
| पावर फैक्टर ऊपरी सीमा सेटिंग रेंज | 0.000~1.0000 |
| पावर फैक्टर निचली सीमा सेटिंग रेंज | 0.000~1.0000 |
| पावर फैक्टर मापने सटीकता | ± (पठन मूल्य का 0.5% + 0.01) |
| विलम्ब | 0.2 ~ 999.9S |
| परीक्षण समय सेटिंग सीमा |
0.0, 0.1-999.9S 0.0 = निरंतर आउटपुट |
| परीक्षण समय संकल्प | 0.1 एस |
| परीक्षण समय सटीकता | ±(सेटिंग मान का 0.1%+0.05s) |
| लो वोल्टेज स्लो चार्ज टेस्ट | |
| रेटेड लोड पावर रेंज | आइसोलेशन ट्रांसफॉर्मर/अंतर्निहित चर आवृत्ति बिजली की आपूर्ति की शक्ति द्वारा निर्धारित |
| आउटपुट वोल्टेज अनुपात |
0.85 गुना इनपुट वोल्टेज (अलगाव ट्रांसफार्मर द्वारा आउटपुट) / मनमाने ढंग से सेट वोल्टेज (चर आवृत्ति बिजली की आपूर्ति द्वारा आउटपुट)
|
| आउटपुट वोल्टेज सेटिंग रेंज | एसी: 0.0-300.0 वी |
| आउटपुट वोल्टेज माप सीमा | एसी: 5.0 ~ 300.0 वी |
| आउटपुट वोल्टेज संकल्प | 0.1V |
| आउटपुट वोल्टेज माप सटीकता | ± (पठन मूल्य का 0.25% + मापने की सीमा का 0.25%) |
| वर्तमान सेटिंग रेंज चार्ज करना |
6.000-63.00A (यानी करंट की ऊपरी सीमा) नोट: करंट की निचली सीमा निर्धारित नहीं की जा सकती, इसे 0 . पर नियत किया जाता है |
| विलम्ब | 0.2 ~ 999.9S |
| परीक्षण समय सेटिंग सीमा |
0.0, 0.1-999.9S 0.0 = निरंतर आउटपुट |
| परीक्षण समय संकल्प | 0.1 एस |
| परीक्षण समय सटीकता | ±(सेटिंग मान का 0.1%+0.05s) |
| एफअस्तुचार्ज फंक्शन | |
| आउटपुट वोल्टेज चार्ज करने का व्यापक माप | डीसी: 200.0-500.0V |
| चार्जिंग आउटपुट करंट का व्यापक माप | 50ए |
| चार्ज संकल्प | 0.01KW.h |
| समाज | 0 ~ 100% |
| प्लग तापमान सेटिंग रेंज | 0 ~ 100 डिग्री सेल्सियस |
| प्लग तापमान संकल्प | 1 डिग्री सेल्सियस |
| बैटरी तापमान माप सीमा | 0 ~ 150 डिग्री सेल्सियस |
| परीक्षण समय सेटिंग सीमा |
0.0, 0.1-999.9मिनट 0.0 = निरंतर आउटपुट |
| परीक्षण समय संकल्प | 0.1 मिनट |
| परीक्षण समय सटीकता | ± (सेटिंग मान का 0.1% + 0.05 मिनट) |
| बीअटेरी पैक /संपूर्ण वाहन इन्सुलेशन परीक्षण | |
| इन्सुलेशन प्रतिरोध सेटिंग रेंज |
ऊपरी सीमा 0.00-100.0MΩ 0=करीब, निचली सीमा 0.00- 100 00MΩ |
| इन्सुलेशन प्रतिरोध माप सीमा | 0.20- 100.00MΩ |
| इन्सुलेशन प्रतिरोध माप संकल्प | 0.01 एमΩ |
| इन्सुलेशन प्रतिरोध माप सटीकता | ± (5% रीडिंग वैल्यू + मापने की सीमा का 0.03%) |
| परीक्षण समय सेटिंग सीमा | 4.0~999.9एस |
| परीक्षण समय संकल्प | 0.1 एस |
| परीक्षण समय सेटिंग सटीकता | ±(0.1% सेटिंग मान+0.05s) |
सवाल और जवाब
प्रश्न: वाहन परीक्षण इकाई के लिए क्या है:
ए: संपूर्ण वाहन परीक्षण मुख्य रूप से स्लो-चार्ज चार्जिंग गन और फास्ट-चार्ज चार्जिंग गन के माध्यम से स्लो-चार्ज चार्जिंग सॉकेट, फास्ट-चार्ज चार्जिंग सॉकेट और कनेक्टेड व्हीकल चार्जर, पावर बैटरी और इंटरफ़ेस के अन्य भागों के माध्यम से होता है। सुरक्षा परीक्षण, मुख्य परीक्षण आइटम उपलब्ध हैं डीसी वोल्टेज, इन्सुलेशन प्रतिरोध, जमीन प्रतिरोध, रिसाव चालू (धीमी चार्जिंग पोर्ट) का सामना करते हैं;मुख्य उद्देश्य चार्जिंग सॉकेट के सुरक्षा प्रदर्शन और उससे जुड़े हिस्से के इंटरफ़ेस का पता लगाना है;परीक्षण के दौरान वाहन को बंद करने की आवश्यकता है ताकि यह सुनिश्चित हो सके कि वाहन पर सभी बिजली और इलेक्ट्रॉनिक्स स्विच एक निष्क्रिय स्थिति में है।
1.धीमी चार्जिंग फ़ंक्शन का पता लगाना
स्लो चार्ज फंक्शन डिटेक्शन नई ऊर्जा वाहनों के धीमे चार्जिंग प्रदर्शन का पता लगाने के लिए है।परीक्षक वाहन की चार्जिंग स्थिति का पता लगाने के लिए धीमी चार्ज चार्जिंग इंटरफेस के माध्यम से नई ऊर्जा वाहनों को चार्ज करता है, जिसमें एसी चार्जिंग के दौरान कनेक्शन की पुष्टि, चार्जिंग रेडी, स्टार्टिंग और चार्जिंग फेज, सामान्य चार्जिंग का अंत, पीडब्लूएम ड्यूटी साइकिल परिवर्तन और वर्तमान परीक्षण शामिल हैं।
चार्जिंग कनेक्शन की पुष्टि करने के कार्य के अनुसार, सुरक्षा परीक्षक चार्जिंग गन और हाई-वोल्टेज टेस्ट आइटम के चार्जिंग सॉकेट के बीच कनेक्शन की पुष्टि करने का कार्य भी जोड़ता है।जब चार्जिंग गन को कार टेस्ट सॉकेट में प्लग किया जाता है, तो सुरक्षा चेकर पहले पुष्टि करेगा कि कनेक्शन सामान्य है या नहीं।उच्च दबाव का पता लगाना।
ऊपरी कंप्यूटर सॉफ्टवेयर परीक्षण इंटरफ़ेस
2.फास्ट चार्जिंग फंक्शन टेस्ट
फास्ट चार्जिंग फंक्शन टेस्ट नई ऊर्जा वाले वाहनों के फास्ट चार्जिंग प्रदर्शन का पता लगाने के लिए है।डीसी चार्जिंग प्रक्रिया के दौरान सेल्फ-चेक स्टेज, चार्जिंग रेडी स्टेज और चार्जिंग स्टेज सहित वाहन की चार्जिंग स्थिति का पता लगाने के लिए टेस्टर फास्ट चार्ज चार्जिंग इंटरफेस के माध्यम से नए ऊर्जा वाहनों को चार्ज करता है।, सामान्य चार्जिंग समाप्त होता है, CAN संचार और अन्य परीक्षणों के माध्यम से चार्जिंग मापदंडों (वोल्टेज, करंट, चार्ज क्षमता, SOC, बैटरी तापमान परिवर्तन, आदि सहित) का वास्तविक समय का पता लगाना।
चार्जिंग कनेक्शन की पुष्टि करने के कार्य के अनुसार, सुरक्षा परीक्षक चार्जिंग गन और हाई-वोल्टेज टेस्ट आइटम के चार्जिंग सॉकेट के बीच कनेक्शन की पुष्टि करने का कार्य भी जोड़ता है।जब चार्जिंग गन को कार टेस्ट सॉकेट में प्लग किया जाता है, तो सुरक्षा चेकर पहले पुष्टि करेगा कि कनेक्शन सामान्य है या नहीं।उच्च वोल्टेज का पता लगाना।
