डीआईएन 75220 इलेक्ट्रिक वाहन परीक्षण उपकरण स्पेक्ट्रम सौर सिमुलेशन विकिरण परीक्षण प्रणाली

इलेक्ट्रिक वाहन पूर्ण स्पेक्ट्रम सौर सिमुलेशन विकिरण परीक्षण प्रणाली

अनुपालन मानक और खंड

आईएसओ 12097-2: "सड़क वाहन-एयरबैग घटक-भाग 2: एयरबैग मॉड्यूल का परीक्षण"

डीआईएन 75220: "सौर सिमुलेशन इकाइयों में उम्र बढ़ने वाले ऑटोमोबाइल घटक"

एमआईएल-एसटीडी 810 "पर्यावरण इंजीनियरिंग विचार और प्रयोगशाला परीक्षण"

आईईसी 60904-9 "वापस ले लिया फोटोवोल्टिक डिवाइस - भाग 9: सौर सिम्युलेटर प्रदर्शन आवश्यकताएं"

IEC60068-2-5 "पर्यावरण परीक्षण-भाग 2-5: परीक्षण Sa: जमीनी स्तर पर नकली सौर विकिरण और सौर विकिरण परीक्षण के लिए मार्गदर्शन"

उपकरण अवलोकन

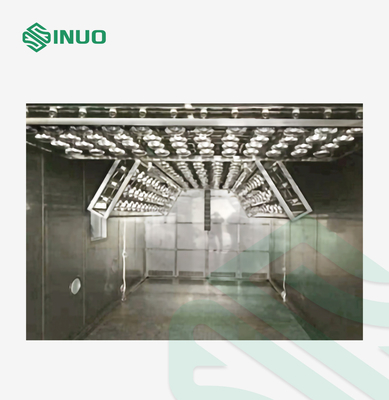

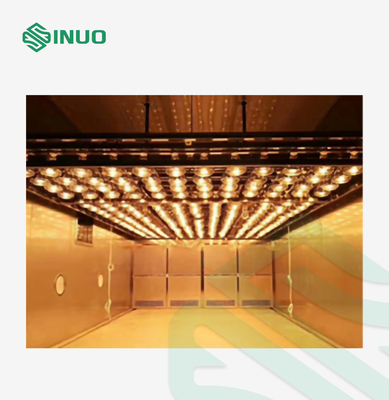

यह परीक्षण प्रणाली बुद्धिमान नियंत्रण बिजली की आपूर्ति, परावर्तक दीपक आवास के अनुकूलित डिजाइन, ओसराम 2000W / 4000W धातु हलाइड लैंप, कैबिनेट, रोशनी मीटर, आदि से बना है, जो विभिन्न परिस्थितियों में सूरज की रोशनी के वातावरण को पूरी तरह से अनुकरण कर सकता है।

तापमान, आर्द्रता, वर्षा और हिमपात जैसे पर्यावरणीय कारकों के साथ युग्मित करके, इसका उपयोग परीक्षण नमूने (थर्मल, मैकेनिकल, रासायनिक, विद्युत, आदि) पर प्रत्यक्ष सौर विकिरण के प्रभाव का मूल्यांकन करने के लिए किया जा सकता है, और यह भी हो सकता है घटक में विभिन्न सामग्रियों के बीच बातचीत को प्रकट करने के लिए उपयोग किया जाता है।नकली सौर विकिरण प्रणाली का उपयोग इलेक्ट्रॉनिक्स, सामग्री और छोटी मात्रा के नमूनों का परीक्षण करने के लिए अकेले किया जा सकता है।पेशेवर डिजाइन और लेआउट के माध्यम से कई प्रणालियों को एक हल्के सरणी में जोड़ा जा सकता है, जिसका उपयोग कारों, ट्रकों, फोटोवोल्टिक मॉड्यूल, ट्रेनों और हवाई जहाज के परीक्षणों में किया जा सकता है।

तकनीकी मापदंड

सिस्टम संरचना

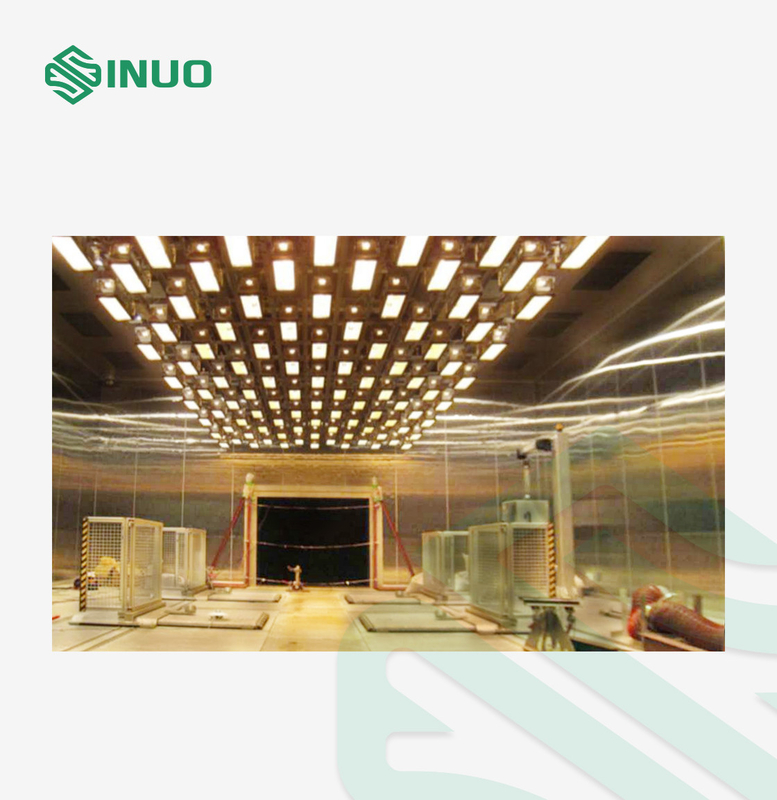

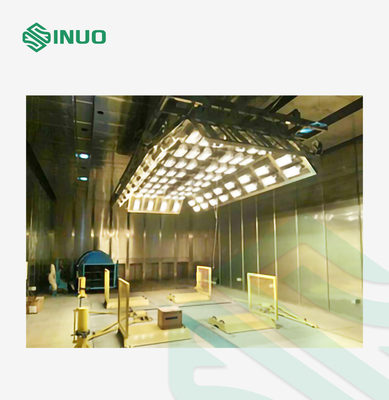

सिस्टम कुल 21(3×7) सनलाइट सिमुलेशन यूनिट से बना है, और प्रत्येक सनलाइट सिमुलेशन यूनिट में समान शक्ति है, जो समान रूप से 4KW है।विशिष्ट वितरण इस प्रकार है:

आकृति में कक्ष क्षेत्र का आकार 6.5m × 2.5m (लंबाई × चौड़ाई) है, और प्रत्येक छोटा बॉक्स एक एकल सूर्य के प्रकाश सिमुलेशन इकाई है।लंबाई दिशा में दूरी 1 मीटर है, चौड़ाई दिशा में दूरी 1.25 मीटर है, और विकिरण संदर्भ सतह की ऊंचाई 1500 मिमी ± 500 मिमी है।

सूरज की रोशनी सिमुलेशन डिवाइस की अनुदैर्ध्य केंद्र रेखा ऊर्ध्वाधर दिशा में चेसिस डायनेमोमीटर की केंद्र रेखा के साथ मेल खाना चाहिए, और समग्र स्थापना स्थिति चेसिस डायनेमोमीटर के गड्ढे क्षेत्र से ऊपर है।

सिस्टम संरचना

सूरज की रोशनी सिमुलेशन इकाई एक दीपक आवास, धातु हलाइड लैंप और बुद्धिमान बिजली की आपूर्ति से बना है।बुद्धिमान बिजली की आपूर्ति परीक्षण कक्ष के बाहर रखी जाती है, और धातु हलाइड लैंप दीपक आवास में स्थापित होते हैं और आवश्यक विकिरण क्षेत्र के अनुसार परीक्षण कक्ष में व्यवस्थित होते हैं।

दीपक स्रोत

दीपक स्रोत का मुख्य भाग सैंडब्लास्टेड एल्यूमिना बोर्ड सामग्री है, जो दीपक स्रोत की तीव्रता को सुनिश्चित करते हुए प्रत्येक सूर्य के प्रकाश सिमुलेशन इकाई के वजन को कम करता है।परावर्तक सामग्री आयातित दर्पण बीन अनाज एल्यूमीनियम प्लेट है, जिसमें 97% तक परावर्तन, समान प्रतिबिंब और कोई प्रकाश धब्बे नहीं है।रोलिंग और इलेक्ट्रोप्लेटिंग प्रक्रिया के कारण, परावर्तक दर्पण की सतह की उच्च शक्ति कठोरता सुनिश्चित की जाती है, और बाद की सफाई और पोंछने के कारण परावर्तनशीलता कम होने की स्थिति कम हो जाती है।

इग्निशन कॉइल को बिजली की आपूर्ति में रखा गया है।परीक्षण स्थान में स्थापित दीपक स्रोत में सभी संरचनाएं और घटक एक विस्तृत तापमान और आर्द्रता सीमा का सामना कर सकते हैं, और तापमान प्रतिरोध -70 ℃ ~ + 120 ℃ है, जो लंबे समय तक दीपक में उच्च वोल्टेज पैकेज से भी बचा जाता है। खोल में उच्च तापमान का प्रतिरोध उम्र बढ़ने का खतरा है।

मेटल हलिडे दीपक

सबसे उन्नत धातु हलाइड लैंप प्रौद्योगिकी को अपनाएं।मॉडल OSRAM HMI 4000 W/DXS है और मेटल हैलाइड लैंप के विशिष्ट पैरामीटर इस प्रकार हैं:

विद्युत पैरामीटर	नाममात्र शक्ति	4000W
	बल्ब की शक्ति	4000W
	मानक वोल्टेज	200V
	बल्ब वोल्टेज	200V
	बल्ब करंट	24
फोटोमेट्रिक डेटा	नाममात्र चमकदार प्रवाह	380000LM
	रंग तापमान	6000 K
	रंग प्रतिपादन सूचकांक Ra	90
धातु हलाइड लैंप का स्पेक्ट्रम वक्र सौर स्पेक्ट्रम के बहुत करीब है, और कस्टम फ़िल्टर द्वारा समायोजन के बाद सूरज की रोशनी को पूरी तरह से अनुकरण किया जा सकता है।विस्तृत स्पेक्ट्रम वक्र दाईं ओर दिखाया गया है।
