| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1001 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1 सेट/माह |

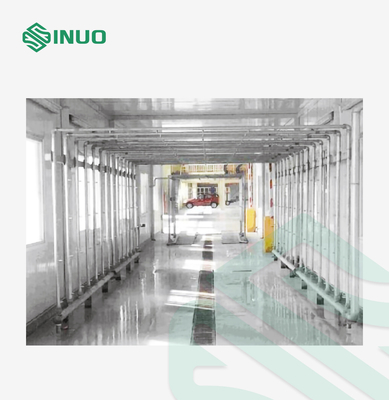

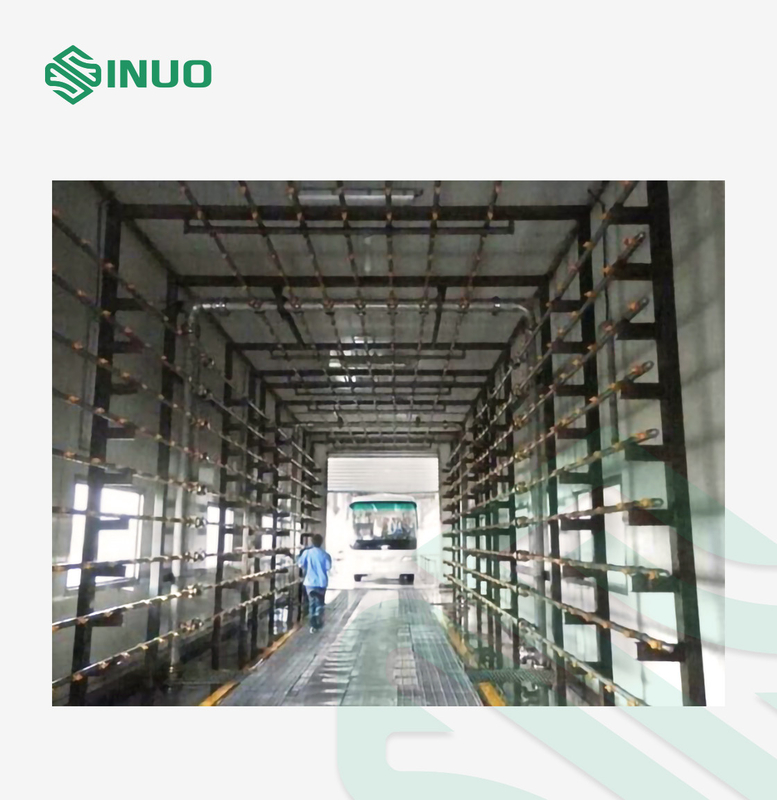

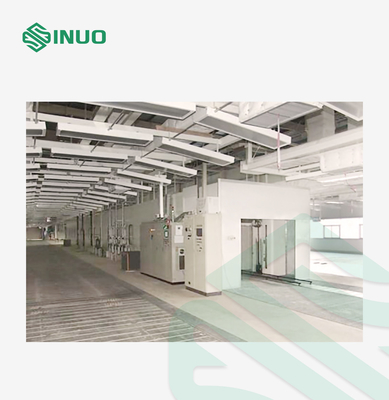

संपूर्ण इलेक्ट्रिक वाहन यात्री कार जल प्रवेश वर्षा स्प्रे परीक्षण कक्ष
अनुपालन मानक और खंड
यह परीक्षण कक्ष मुख्य रूप से QC/T476-2007 और QC/T271-2021 के अनुसार डिज़ाइन और निर्मित किया गया है।और हम सभी प्रकार के वर्षा परीक्षण कक्ष को अनुकूलित कर सकते हैं।
तकनीकी मापदंड
|
नहीं। |
परियोजना |
संतुष्ट |
|
|
बिजली की आपूर्ति | AC380V 50Hz 15kW |
|
|
टेस्ट वाहन विनिर्देशों |
GB/T 3730.1-2001 में निर्दिष्ट सभी प्रकार की यात्री कारें 3500 मिमी से कम लंबाई वाले मिनीवैन और एम1 वाहन और उनके प्रकार। मॉडल आकार सीमा: लंबाई 2000 मिमी ~ 13700 मिमी, चौड़ाई 1540 मिमी ~ 2500 मिमी, ऊंचाई 1500 मिमी ~ 3700 मिमी
|
|
|
परीक्षण चीज़ें |
1. QC/T476-2007 में निर्दिष्ट यात्री कार वर्षा परीक्षण "यात्री कारों की वर्षारोधी सीलिंग के लिए सीमा और परीक्षण विधियाँ" 2. QC/T271-2021 के अध्याय में निर्दिष्ट लघु ट्रकों का वर्षा परीक्षण "मिनिवंस के रेनप्रूफ सीलिंग के लिए परीक्षण विधि" |
|
|
स्प्रे परीक्षण कक्ष | WDH = 5.5m × 18m × 5m, इस्पात संरचना फ्रेम, रंग स्टील प्लेट सीलिंग प्लेट |
|
|
नियंत्रण कक्ष | WDH = 2.2m × 2.8m × 2.5m, इस्पात संरचना फ्रेम, रंग स्टील प्लेट सीलिंग प्लेट |
|
|
नियंत्रण प्रणाली | मित्सुबिशी पीएलसी द्वारा नियंत्रित, कंप्यूटर डिस्प्ले और ऑपरेशन, इलेक्ट्रॉनिक फ्लोमीटर फ्लो डेटा एकत्र करता है, प्रेशर सेंसर पानी के पंप के पानी की आपूर्ति के दबाव की निगरानी करता है, प्रत्येक नियंत्रण वाल्व मुख्य पाइपलाइन, शाखा पाइपलाइन और शाखा पाइपलाइन में पानी के प्रवाह को नियंत्रित करता है, और प्रवाह विनियमन वाल्व मानक परीक्षण आवश्यकताओं तक पहुंचने के लिए पाइपलाइन में प्रवाह को समायोजित करता है।टेस्ट आइटम चयन, फ्लो डिस्प्ले, प्रेशर डिस्प्ले वैल्यू और टेस्ट टाइम सभी को कंप्यूटर इंटरफेस के माध्यम से देखा जा सकता है |
|
|
परीक्षण समय | 0-99h59min59 s प्रीसेट किया जा सकता है |
|
|
परीक्षण प्रवाह | मानक सूत्र (Q = 6FN / 625 या Q = 3FNS / 50) के अनुसार परिकलित, प्रवाह नियंत्रण वाल्व समायोजित किया जाता है, इलेक्ट्रॉनिक प्रवाहमापी प्रतिक्रिया एकत्र करता है, और कंप्यूटर प्रदर्शित करता है।फ्रंट, रियर, लेफ्ट, राइट और टॉप प्रत्येक ब्रांच पाइपलाइन फ्लोमीटर के सेट से लैस है |
|
|
औसत वर्षा तीव्रता | शरीर का अगला भाग 12±1mm/मिनट है, शेष शरीर 8±1mm/मिनट है |
|
|
नोक |
नोजल छेद का व्यास Ф2.5 मिमी है, और अंत 60 डिग्री से गोल है। आगे और पीछे: 70*2 पीसी पक्ष: 350*2 पीसी शीर्ष: 210 पीसी नीचे: 210 पीसी संख्या 1260 पीसी से कम नहीं है |
|
|
नोजल की व्यवस्था | क्षैतिज और ऊर्ध्वाधर केंद्र की दूरी 400 × 400 मिमी है, और परीक्षण क्षेत्र को मैट्रिक्स रूप में कवर किया गया है |
|
|
छिड़काव की दिशा |
वाहन बाएँ और दाएँ पक्ष, ऊपर, नीचे, आगे और पीछे, कुल छह भुजाएँ। शीर्ष और निचले नोजल कुल्हाड़ियों क्षैतिज विमान के लंबवत हैं, आगे और पीछे के नोजल अक्ष वाहन अनुदैर्ध्य समरूपता विमान के समानांतर हैं, और दो तरफ नोजल अक्ष वाहन अनुदैर्ध्य समरूपता विमान के लंबवत हैं। |
|
|
नोजल से वाहन की दूरी |
निचला नोजल जमीन से 200 मिमी नीचे स्थित है, और नोजल की स्थिति तय है। अन्य नलिका शरीर की बाहरी सतह से 700 ± 200 मिमी दूर हैं, प्रत्येक तरफ नोजल के साथ स्थापित शाखा पाइप मॉड्यूलर रूप से जंगम ब्रैकेट के लिए तय किए गए हैं, और वाहन के बाहरी हिस्से से नीचे की सतह को छोड़कर सभी पक्षों पर स्प्रे तंत्र के बीच की दूरी को मानक आवश्यकताओं को पूरा करने के लिए समायोजित किया जा सकता है, और यह विभिन्न आकारों के वाहनों के साथ मिलान किया जा सकता है। |
|
|
टोंटी पकड़ने वाला |
शीर्ष जंगम ब्रैकेट: इलेक्ट्रिक हाइड्रोलिक सिलेंडर द्वारा संचालित लंबवत उठाया जा सकता है साइड मूवेबल ब्रैकेट: बाएं और दाएं, इलेक्ट्रिक एडजस्टमेंट ले जाया जा सकता है फ्रंट मूवेबल स्टैंड: मैनुअल मूवमेंट, लेवलिंग सपोर्ट फीट के साथ कैस्टर रियर ब्रैकेट: शॉवर रूम के पीछे की तरफ तय किया गया निचला ब्रैकेट: जमीन के नीचे 0.2 मीटर खांचे में तय किया गया |
|
|
पानी का दबाव |
150 ± 10 केपीए |
|
|
स्प्रिंकलर पाइपिंग |
मुख्य सर्किट Φ150 मिमी शाखा पाइप Φ102 मिमी शाखा पाइपलाइन (स्प्रे पाइप सरणी) Φ40 (पाइपलाइन का आकार वास्तविक उत्पादन के अधीन है) |
|
|
जल आपूर्ति पंप | स्टेनलेस स्टील केन्द्रापसारक पम्प |
|
|
जल संचार प्रणाली | पानी को स्प्रे रूम के भूजल टैंक से अवसादन टैंक में लौटाया जाता है, और द्वितीयक फिल्टर द्वारा भंडारण टैंक में फ़िल्टर किया जाता है, और पानी पंप द्वारा स्प्रे तंत्र में पंप किया जाता है।इसी समय, जल भंडार एक बाहरी जल पुनःपूर्ति तंत्र से जुड़ा होता है, लेकिन जब जल स्तर आवश्यकता से कम होता है, तो इसे लगातार भरने की आवश्यकता होती है।अवसादन टैंक को नियमित रूप से साफ किया जाना चाहिए, और जलाशय को नियमित रूप से बदलना चाहिए। |
|
|
ठोस नींव | लोड-असर नींव, स्प्रे रूम के निचले नोजल को केंद्र में सममित रूप से व्यवस्थित किया जाता है, और बीच में एक लंबी नाली सेट की जाती है: लंबाई, चौड़ाई और गहराई = 14m × 0.7 m × 0.3 m |
|
|
पोखर |
इसे अवसादन टैंक, फिल्टर टैंक और जल भंडारण टैंक में बांटा गया है, जो स्प्रे रूम के पीछे व्यवस्थित हैं |
|
|
लीक रिकॉर्ड | मैनुअल रिकॉर्ड, कंप्यूटर में इनपुट को रिपोर्ट में प्रिंट किया जा सकता है |
|
|
वाहन प्रवेश और निकास | मैनुअल प्रवेश और निकास |
|
|
प्रयोगशाला क्षेत्र | WDH=लगभग 8m×22m×5.2m |
उपकरण अवलोकन
1. सिस्टम अवलोकन
यह परीक्षण कक्ष मुख्य रूप से QC/T476-2007 और QC/T271-2021 के अनुसार डिज़ाइन और निर्मित किया गया है।इसका उपयोग दरवाजे, खिड़कियां, यात्री कारों और मिनीवैन के छिद्र कवर, साथ ही सामान या कार्गो डिब्बों की क्षमता का मूल्यांकन करने के लिए किया जाता है ताकि बारिश के पानी को डिब्बे में प्रवेश करने से रोका जा सके और बारिश के पानी को डिब्बे में प्रवेश करने से रोका जा सके।वर्षा सील प्रदर्शन।

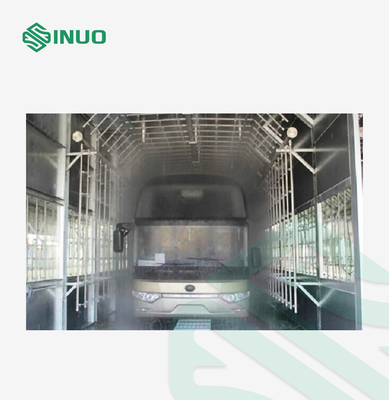

रेन शॉवर रूम स्प्रे बारिश का पता लगाने की स्थिति निर्धारित करने के लिए बाहरी प्राकृतिक बारिश की स्थिति का अनुकरण करता है, और मोटर वाहन की सभी सतहों पर स्प्रे परीक्षण करता है जो बारिश के संपर्क में आ सकते हैं।(सीपेज, स्लो ड्रिप, ड्रिप, फास्ट ड्रिप, फ्लो) को रिकॉर्ड किया जाता है और बाहरी वाहनों की पानी की तंगी की पुष्टि करने और लीक होने वाले हिस्सों में संरचनात्मक सुधार लागू करने के लिए स्कोर किया जाता है।
वर्षा परीक्षण कक्ष पीएलसी बुद्धिमान केंद्रीय एकीकृत नियंत्रण, कंप्यूटर इंटरफ़ेस प्रदर्शन और संचालन का उपयोग करता है, परीक्षण डेटा को एक रिपोर्ट में बनाया जा सकता है और मुद्रित किया जा सकता है, और रिपोर्ट को वास्तविक परीक्षण रिपोर्ट के अनुसार संपादित किया जा सकता है।कंप्यूटर इंटरफ़ेस के माध्यम से पैरामीटर सेट किए जाते हैं, स्प्रे परीक्षण प्रक्रिया पूरी तरह से स्वचालित होती है, और वाहनों के विभिन्न विनिर्देशों से मेल खाने के लिए साइड और टॉप स्प्रे तंत्र को विद्युत रूप से समायोजित किया जाता है।यह तीसरे पक्ष के परीक्षण संस्थानों और फैक्ट्री प्रयोगशाला विभागों के लिए विश्वसनीयता उपकरण का पहला विकल्प है।
2. उपकरण सिद्धांत और संरचना
उपकरण सिद्धांत:
पीएलसी का उपयोग बूस्टर पंप की पानी की आपूर्ति को पाइप लाइन में बदलने के लिए आवृत्ति कनवर्टर को नियंत्रित करने के लिए किया जाता है, ताकि पानी की आपूर्ति का दबाव और प्रवाह मानक आवश्यकताओं को पूरा कर सके।स्प्रिंकलर के सामने, पीछे, बाएं, दाएं और ऊपर की बारिश की सतहों को यात्री कारों और विभिन्न आकारों के मिनीवैन के बारिश परीक्षण से मेल खाने के लिए समायोजित किया जा सकता है।
उपकरण संरचना:
ऑटोमोबाइल रेन टेस्ट रूम में मुख्य रूप से पांच घटक शामिल हैं: स्प्रे रूम और कंट्रोल रूम, स्प्रे सिस्टम (इलेक्ट्रिक एडजस्टमेंट मैकेनिज्म सहित), वाटर रीप्लेसमेंट सिस्टम, वाटर सर्कुलेशन सिस्टम और इलेक्ट्रॉनिक कंट्रोल सिस्टम।जैसा कि नीचे चित्र में दिखाया गया है:
