| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1017 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

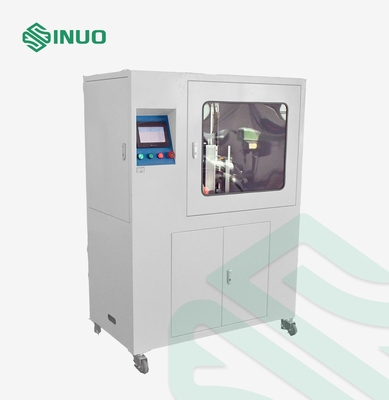

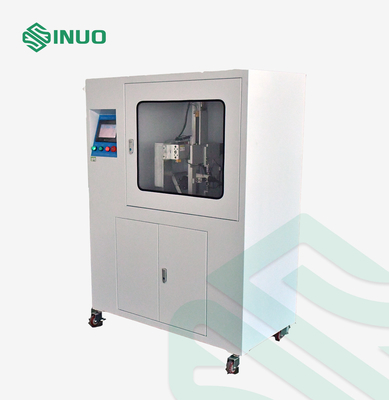

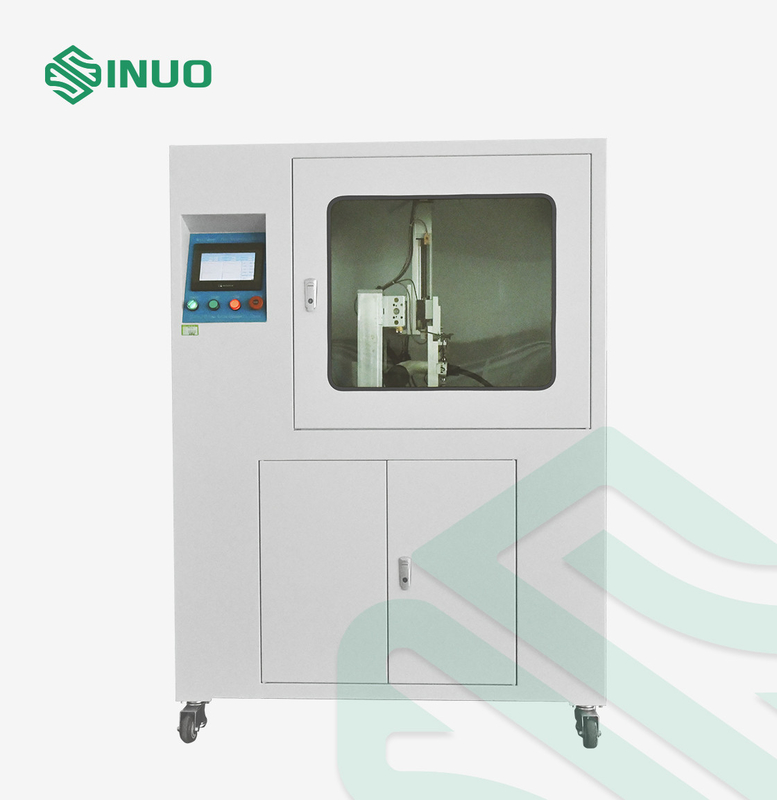

IEC62196-3 इलेक्ट्रिक वाहन सिंगल स्टेशन प्लग और कनेक्टर्स मिसलिग्न्मेंट टेस्ट उपकरण
अनुपालन मानक और खंड
यह मिसलिग्न्मेंट परीक्षण उपकरण IEC62196-3 क्लॉज 36.3, फिगर 18 के अनुरूप है।
उपकरण अवलोकन
तापमान वृद्धि परीक्षण के दौरान, तापमान स्थिरीकरण के तुरंत बाद, सहायक उपकरण बाहरी यांत्रिक भार के अधीन होते हैं जैसा कि चित्र 18 में दिखाया गया है।
बल गेज का उपयोग करते हुए, प्रत्येक दिशा में चित्र 19 में सचित्र -0/+10 N की सहनशीलता के साथ 100 N का भार लागू करें।लोड कम से कम 1 मिनट के लिए लागू किया जाना चाहिए।इस लोड एप्लिकेशन के बाद, लोड को 10 सेकेंड के समय के लिए हटा दिया जाना चाहिए और लोड को अगली दिशा में 10 सेकेंड के भीतर फिर से लागू किया जाना चाहिए।यह प्रक्रिया तब तक जारी रहती है जब तक कि भार 4 दिशाओं (-X, +X, -Y, +Y) में लागू नहीं हो जाता जैसा कि चित्र 19 में दिखाया गया है।

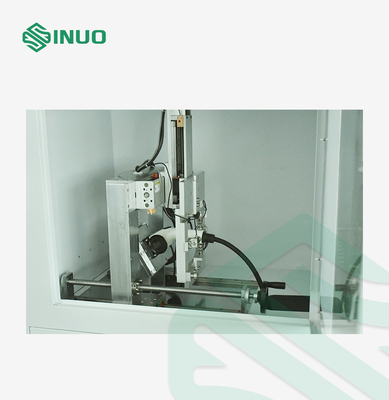

उपकरण X, Y (चित्र 19) स्लाइडिंग टेबल को अपनाता है, जो सर्वो मोटर द्वारा संचालित होता है और बल मान सेंसर द्वारा मॉनिटर किया जाता है।जब बल मान स्वत: स्थिर बल धारण के लिए आवश्यक समय तक पहुंच जाता है, तो यह स्वचालित रूप से परीक्षण के लिए दूसरी दिशा में स्विच हो जाएगा।
तकनीकी मापदंड
| शक्ति | एसी 220 वी, 60 हर्ट्ज |
| नियंत्रण रखने का तरीका | पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन |
| स्टेशन | एक |
| चलाने का तरीका | सर्वो मोटर, दो पीसी, एक्स और वाई |
| ताकत | 0-500N |
| बल धारण समय | 0-999.9s |
| अंतराल समय | 0-999.9s |
| बल आवेदन दिशा | -X, +X, -Y, +Y |

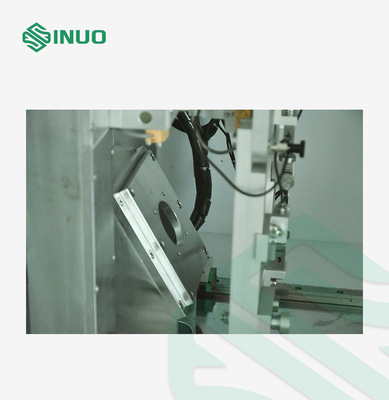

| नमूना बढ़ते ब्रैकेट | 30° ढलान, जमीन से 1000mm ऊंचाई |
| उपकरण के समग्र आयाम | 100 मिमी × 400 मिमी × 1500 मिमी, 150 किग्रा |
यह उपकरण इन मानक आंकड़ों के अनुरूप है:
