| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएनक्यूसी1018 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट/माह |

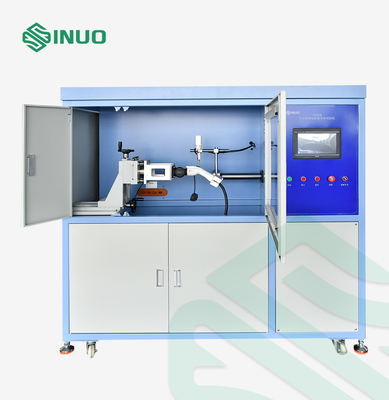

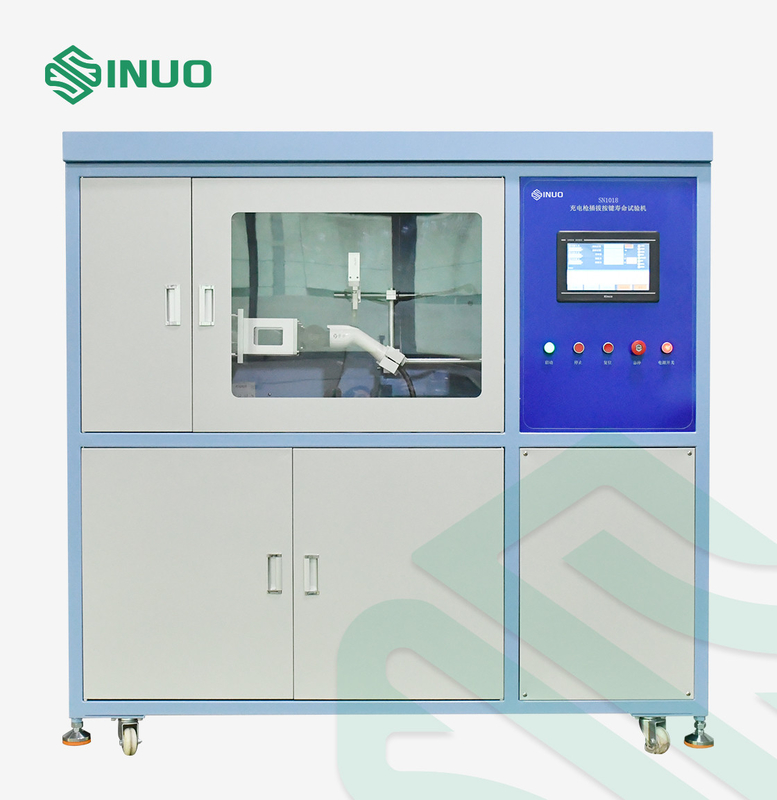

IEC62196 इलेक्ट्रिक वाहन चार्जिंग गन प्लग लाइफ और तापमान वृद्धि परीक्षण प्रणाली
अनुपालन मानक और खंड
यह परीक्षण उपकरण IEC 62196-1:2020 क्लॉज 22,23,24, IEC60309-1: 2012 क्लॉज 20,21,22, IEC60998, IEC60669 के अनुसार इलेक्ट्रिक वाहनों के लिए उपयुक्त है।IEC61058, IEC60439, EIA-3 64-70 और अन्य मानक.
तकनीकी मापदण्ड
| ड्राइव डिवाइस | सर्वो मोटर, लीड स्क्रू, गाइड रेल |
| डिवाइस संरचना | परीक्षण उपकरण को क्षैतिज रूप से रखा गया है और फ्रेम के माध्यम से राष्ट्रीय मानक 40mmx40mm वर्ग द्वारा वेल्डेड किया गया है, और सीलिंग प्लेट 1.2 मिमी इलेक्ट्रोलाइटिक प्लेट के सीएनसी मशीनिंग द्वारा बनाई गई है। |
| नियंत्रक | सिस्टम काम करने के लिए 15 इंच के औद्योगिक कंप्यूटर और एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) लॉजिक इंटेलिजेंट कंट्रोल डिवाइस का उपयोग करता है। |
| क्षमता सीमा | सभी 2p+E, 3P+E, 3P+E+N और अन्य विनिर्देशों को पूरा कर सकते हैं, AC रेटेड वर्तमान ≤ 250A या DC ≤ 250A सॉकेट (प्लग) उत्पाद परीक्षण। |
| क्रिया गति | प्लग या कनेक्टर के सम्मिलन और निकासी की गति मनमाने ढंग से (0.1 ~ 0.80) m/s निर्धारित की जाती है, जो मानक में निर्दिष्ट 0.8 ± 0.1) m/s की आवश्यकताओं को पूरी तरह से पूरा करती है। |
| परीक्षण दर | जिस दर पर एक प्लग या कनेक्टर डाला जाता है और आउटलेट या उपकरण इनलेट से निकाला जाता है वह 7.5 स्ट्रोक प्रति मिनट है |
| चालन प्रणाली | बॉल स्क्रू एक सर्वो मोटर द्वारा संचालित होता है और एक म्यूट स्लाइड द्वारा निर्देशित होता है, ताकि क्लैंप बाएं और दाएं घूम सके, जो 500N का अधिकतम सम्मिलन बल प्रदान कर सके |
| सम्मिलन स्ट्रोक | 0 ~ 200 मिमी को मनमाने ढंग से सेट किया जा सकता है (यानी, बाएं क्लैंप के आंदोलन को चलाने के लिए सर्वो मोटर का स्ट्रोक), संकल्प 0.1 मिमी है |
| फिक्स्चर बेस | एक रैखिक स्लाइड रेल का उपयोग ऊपरी और निचले पक्षों के अंदर और बाहर किया जाता है, जो ऑपरेशन के दौरान स्थिरता की सीधीता और मार्गदर्शक संरचना की ताकत सुनिश्चित कर सकता है। |
| टेस्ट स्टेशन | 1 स्टेशन स्वतंत्र |
| परीक्षणों की संख्या | 1 ~ 999999 बार मनमाने ढंग से सेट किया जा सकता है, जब गिनती सेट वैल्यू तक पहुंचती है, तो यह स्वचालित रूप से बंद हो सकती है |
| बंदूक डालने का समय चार्ज करना | 1~999.9 सेट किया जा सकता है |
| सम्मिलन बल | अधिकतम 900N, उच्च परिशुद्धता डिजिटल दबाव मॉड्यूल, कंप्यूटर वक्र प्रदर्शन |
| अलार्म का पता लगाना | "पास जहां से गुजरना चाहिए, वहां रुकें जहां इसे रुकना चाहिए" के सिद्धांत का पालन करते हुए, सिस्टम जज करता है कि "स्थिति और वर्तमान" के तार्किक संबंध के अनुसार नमूना क्षतिग्रस्त है या नहीं।जब परीक्षण किया जाने वाला नमूना क्षतिग्रस्त हो जाता है, तो डिवाइस एक श्रव्य और दृश्य अलार्म जारी कर सकता है और स्वचालित रूप से बंद हो सकता है |
| रिसाव संरक्षण | उपकरण के नियंत्रण शक्ति इनलेट पर एक रिसाव स्विच स्थापित करें।जब रिसाव हो, तो पूरे कैबिनेट की बिजली बंद करने के लिए नियंत्रण शक्ति काट दें |
| अतिप्रवाह संरक्षण | सर्किट में ओवरकुरेंट या शॉर्ट सर्किट को रोकने के लिए वर्तमान ऊपरी सीमा सेटिंग |
| अतिभार से बचाना | डिवाइस के अंदर एक सर्किट ब्रेकर होता है, जो ओवरलोड होने पर अपने आप ट्रिप हो सकता है |
| दहलीज संरक्षण | सभी जंगम कैबिनेट दरवाजे सुरक्षा सुरक्षा स्विच से लैस हैं।जब कैबिनेट का दरवाजा खोला जाता है, तो ऑपरेटर को बिजली के झटके के खतरे से बचाने के लिए बिजली की आपूर्ति अपने आप कट जाती है। |
| आपातकालीन रोकें स्विच | पावर कैबिनेट के कंट्रोल पैनल में एक इमरजेंसी स्टॉप स्विच होता है, जो ऑपरेटर के लिए असामान्य या आवश्यक होने पर पावर कैबिनेट की आउटपुट पावर को काटने के लिए सुविधाजनक होता है। |
| अंदर और बाहर लीड | केबलों को क्षतिग्रस्त होने से बचाने के लिए इनपुट और आउटपुट लीड पोर्ट सुरक्षात्मक कॉइल से ढके होते हैं |
| DIMENSIONS | W2000mmxD1200mmxH1800mm के बारे में |
| वज़न | लगभग 450 किग्रा |
| काम करने की शक्ति | एसी 220 वी ± 10%, 50 हर्ट्ज, 20 ए |
| प्रत्येक परीक्षण पैरामीटर भंडारण फ़ंक्शन का एहसास कर सकता है, जिसे फिर से उपयोग किए जाने पर सीधे कॉल किया जा सकता है, इसे फिर से रीसेट करने की आवश्यकता के बिना, ऑपरेशन सरल है, उपयोग सुविधाजनक है, और दक्षता में बहुत सुधार हुआ है। | |
| मैनुअल समायोजन;नमूने की क्लैम्पिंग की सुविधा के लिए सिस्टम में एक मैनुअल कंडीशन बटन है | |

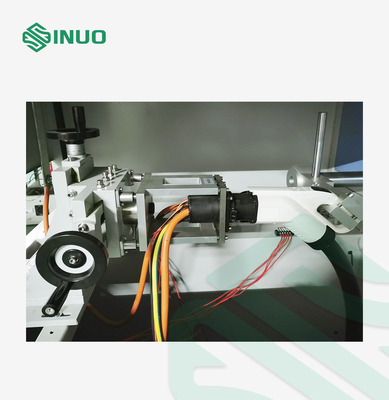

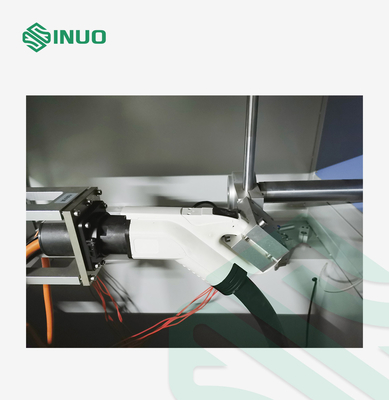

| चार्जिंग गन सीट एक्स-एक्सिस और वाई-एक्सिस एडजस्टेबल क्लैम्प्स को गोद लेती है, जो चार्जिंग गन को 250A से नीचे फिक्स कर सकती है (3 अलग-अलग चार्जिंग गन फिक्सिंग सीट्स प्रदान करें) | |
| प्रत्येक सम्मिलन का अधिकतम बल मान मापा जा सकता है, और प्रत्येक बल मान को कंप्यूटर पर देखने के लिए एक वक्र में एकत्र किया जा सकता है | |
| प्लग क्लैंप की क्लैम्पिंग रेंज चौकोर, गोल और φ60mm या अधिक है। | |
| प्रत्येक बल मान को देखने के लिए तालिका के रूप में संग्रहीत किया जा सकता है | |
| प्लग-इन लाइफ और लोड बॉक्स एक ही बॉक्स में हैं, और बिजली की आपूर्ति दूसरे बॉक्स में है | |
उपकरण अवलोकन
यह विद्युत प्लग-इन जीवन, तापमान वृद्धि परीक्षण और चार्जिंग गन चार्जिंग बेस के स्वतंत्र रूप से संपर्क प्रतिरोध परीक्षण के लिए उपयुक्त है।यह परीक्षण मशीन शक्ति के रूप में सर्वो मोटर्स, स्क्रू रॉड, गाइड रेल आदि का उपयोग करती है, नमूना रखने के लिए कॉम्पैक्ट जुड़नार को अपनाती है, और औद्योगिक कंप्यूटर और मूल जापानी प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) बेहतर प्रदर्शन के साथ नियंत्रण केंद्र हैं और सुविधाजनक संचालन।स्वचालन की डिग्री बहुत अधिक है।
चार्जिंग पाइल प्लग और सॉकेट को ब्रेकिंग क्षमता और सामान्य ऑपरेशन जीवन के लिए परीक्षण किया जाता है, जिसका उपयोग चार्जिंग पाइल प्लग और सॉकेट के सम्मिलन और निष्कर्षण बल परीक्षण के लिए किया जा सकता है, यह आकलन करने के लिए कि प्लग और सॉकेट यांत्रिक क्षति और विद्युत क्षति का सामना कर सकते हैं या नहीं सामान्य उपयोग, और चार्जिंग पाइल प्लग और सॉकेट का परीक्षण करने के लिए।इलेक्ट्रॉनिक लॉकिंग एक्शन और मैकेनिकल लॉकिंग तंत्र की विश्वसनीयता।यह इलेक्ट्रिक वाहन चार्जिंग पाइल के प्लग और सॉकेट के जीवन परीक्षण के लिए एक विशेष उपकरण है।लोड से लैस होने पर इसका इस्तेमाल लोडिंग टेस्ट के लिए किया जा सकता है, और इसी नियंत्रण प्रणाली से लैस है।उपकरण उन्नत पीएलसी बुद्धिमान नियंत्रण प्रणाली और औद्योगिक कंप्यूटर के ऑपरेशन इंटरफ़ेस को अपनाता है।प्रदर्शन अधिक सटीक है;परीक्षणों की संख्या, वर्तमान समय और परीक्षण स्ट्रोक पूर्व निर्धारित किया जा सकता है।परीक्षण की गति 50-800 मिमी / एस है, और परीक्षण स्ट्रोक जब प्लग और सॉकेट अटक जाते हैं या संपर्क बंधन या विफलता के कारण डिस्कनेक्ट हो जाते हैं, तो एक गलती अलार्म चालू हो जाएगा।और प्रयोगों की इसी संख्या को रिकॉर्ड करें।जब कोई अलार्म बजता है, तो यह स्वचालित रूप से परीक्षण बंद कर देगा।उपकरण एक ही समय में 4-तरफा संपर्ककर्ताओं को भी माप सकता है।बॉक्स बॉडी सुंदर दिखने के साथ स्टेनलेस स्टील सीलिंग प्लेट और एल्यूमीनियम मिश्र धातु प्रोफाइल से बना है;समान उत्पादों, स्थिर प्रदर्शन और आसान संचालन के फायदे, प्रमुख माप संस्थानों और प्रयोगशालाओं की पहली पसंद हैं।
तापमान वृद्धि परीक्षण
| आउटपुट वोल्टेज | DC6V |
| आउटपुट एडजस्टेबल टेस्ट करंट | DC10 ~ 2000.0A लगातार समायोज्य |
| वर्तमान स्थिरता का परीक्षण करें | ± (2% सेट मान + 5 शब्द) |
| वर्तमान प्रदर्शन सटीकता | ± (1% रीडिंग + 5 अंक) |
| प्रतिबाधा वोल्टेज प्रदर्शन सटीकता | ± (1% रीडिंग + 5 अंक) |
| परीक्षण वोल्टेज स्थिरता | (2% सेट वैल्यू + 5 शब्द) |
| पावर-ऑन टाइम | 1~999.9 सेकंड |
| पावर आउटेज का समय | 1~999.9 सेकंड |
| चालू और बंद समय | 1 ~ 999999 बार, पावर-ऑफ मेमोरी फ़ंक्शन के साथ, समय आने पर स्वचालित शटडाउन |
| थर्मोकपल तापमान वृद्धि परीक्षण | स्कैन समय 1S |
| तापमान माप सीमा | 0~200℃ शुद्धता ±0.3% पढ़ने का +1℃;संकल्प: 0.1 ℃ |
| तापमान माप | 16 चैनल (परिवेश के तापमान को मापने के लिए 1 बिंदु सहित) |
| थर्माकोपल्स को कॉन्फ़िगर करें | अमेरिकन क्यू कंपनी टी-टाइप 30AWG फिलामेंट थर्मोकपल, लंबाई 2 मीटर, कुल 16 |
| अधिग्रहण की गति | 1 सेकंड/समय |
| हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक तापमान माप मॉड्यूल के साथ सुसज्जित, यह बिजली के साथ परीक्षण किया जा सकता है, बिना उपकरण को नुकसान पहुंचाए, मजबूत विरोधी हस्तक्षेप क्षमता के साथ, और कंप्यूटर पर तापमान वक्र का सटीक वर्णन कर सकता है। | |
| कंप्यूटर में तापमान और वक्र प्रदर्शित करें | |
| सॉफ्टवेयर परिवेश तापमान चैनल सेट कर सकता है, और डेटा एकत्र करते समय परिवेश का तापमान स्वचालित रूप से घटाया जा सकता है | |
| उपकरण को कंप्यूटर नियंत्रण द्वारा शुरू और बंद किया जा सकता है, और वर्तमान, वोल्टेज, तापमान और समय की वक्र को एक ही समय में एकत्र किया जा सकता है, जो उपयोगकर्ताओं के विश्लेषण और उपयोग के लिए सुविधाजनक है। | |
|
भार उच्च-शक्ति ट्यूबलर प्रतिरोधों को गोद लेता है, जिसे चरणों में समायोजित किया जा सकता है: 1ए/2ए/2ए/5ए/10ए/20ए/20ए/50/100ए/200ए/200ए/500ए/500ए/500ए 1 आउटपुट करंट, जिसे मैन्युअल या स्वचालित रूप से समायोजित किया जा सकता है |
|
संपर्क प्रतिरोध परीक्षण
| संपर्क प्रतिरोध परीक्षण रेंज | 0~200mΩ, रिज़ॉल्यूशन 0.01mΩ, सटीकता ±1%+3 अंक |
| एक ही समय में 4-तरफा प्रतिरोध परीक्षण | |
| हर बार जब आप प्लग और अनप्लग करते हैं तो संपर्क प्रतिरोध को मापें, आप प्लगिंग और अनप्लगिंग के एन बार के बाद संपर्ककर्ता प्रतिरोध को भी माप सकते हैं | |
विवरण:
