| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN881-252L |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |

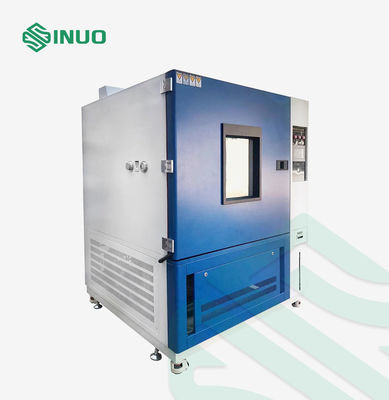

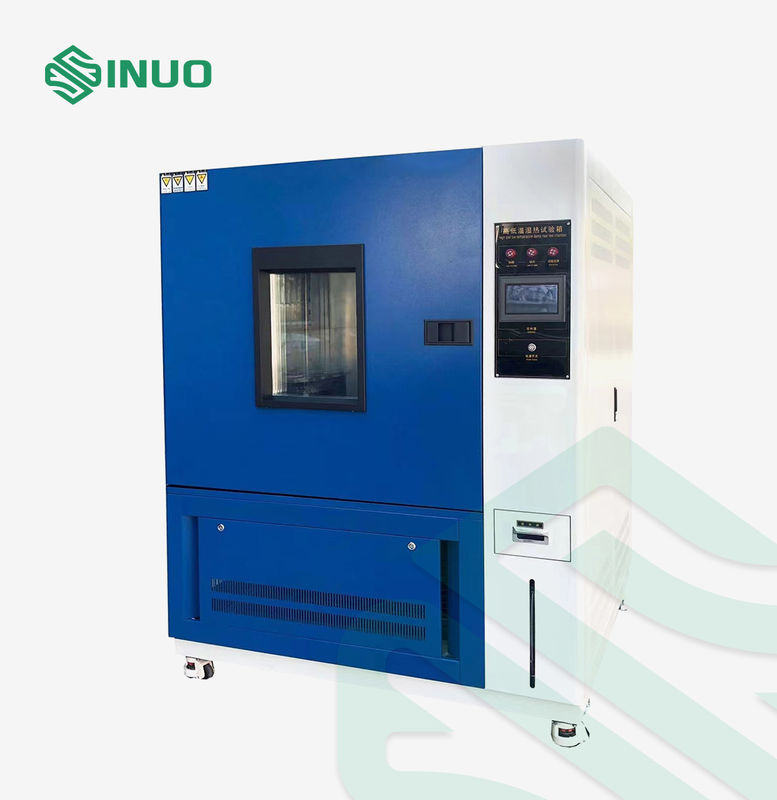

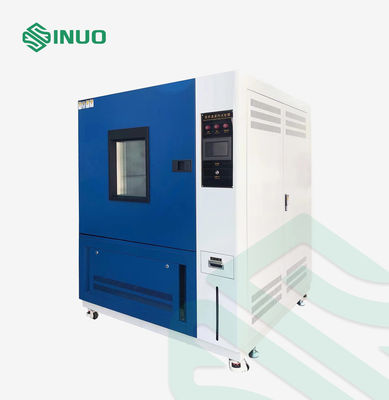

-70 ℃ प्रोग्राम करने योग्य उच्च और निम्न वैकल्पिक तापमान और आर्द्रता परीक्षण कक्ष
अनुपालन मानक और खंड
आईईसी 60068-2-1: 2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी"
आईईसी 60068-2-2: 2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, IDT"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण Db: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
तकनीकी मापदंड
| 1. नमूना सीमा | यह परीक्षण कक्ष प्रतिबंधित करता है: ज्वलनशील, विस्फोटक और वाष्पशील पदार्थ के नमूनों का परीक्षण या भंडारण संक्षारक पदार्थों के नमूनों का परीक्षण या भंडारण जैविक नमूनों का परीक्षण या भंडारण मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण या भंडारण रेडियोधर्मी सामग्री के नमूनों का परीक्षण या भंडारण अत्यधिक जहरीले पदार्थ के नमूनों का परीक्षण या भंडारण परीक्षण या भंडारण के दौरान ज्वलनशील, विस्फोटक, वाष्पशील, अत्यधिक विषैले, संक्षारक और रेडियोधर्मी सामग्री का उत्पादन करने वाले नमूनों का परीक्षण या भंडारण |
| 2. आयतन, आकार और वजन | |
| 2.1 नाममात्र सामग्री मात्रा |
252ली अन्य काम करने की मात्रा को अनुकूलित किया जा सकता है |
| 2.2 आंतरिक कक्ष आकार |
डी (600) मिमी × डब्ल्यू (600) मिमी × एच (700) मिमी अन्य आकार अनुकूलित किया जा सकता है |
| 2.3 बाहरी आयाम |
लगभग।डी (1150) मिमी × डब्ल्यू (1100) मिमी × एच (1720) मिमी या वास्तविक डिजाइन के अधीन |
| 2.4 वजन | लगभग।350 किलो |
| 3. प्रदर्शन | |
| 3.1 तापमान रेंज | तापमान सीमा:-70 ℃～+120℃ |
| 3.2 आर्द्रता रेंज |
(20 ～ 98)% आरएच (तापमान और आर्द्रता नियंत्रणीय रेंज चार्ट देखें, कोई सक्रिय गीला और गर्मी भार नहीं)
तापमान और आर्द्रता नियंत्रणीय रेंज चार्ट |
| 3.3 तापमान में उतार-चढ़ाव | ±0.5℃ (तापमान में उतार-चढ़ाव मापा अधिकतम तापमान और केंद्र बिंदु पर न्यूनतम तापमान के बीच के अंतर का आधा है) |
| 3.4 तापमान एकरूपता | ± 2.0 ℃ (तापमान एकरूपता प्रत्येक परीक्षण में मापा गया उच्चतम और निम्नतम तापमान के बीच अंतर का अंकगणितीय माध्य है) |
| 3.5 तापमान त्रुटि | ± 2.0 ℃ |
| 3.6 ताप दर | ≥3 ℃ / मिनट (बिना लोड के गैर-रैखिक) |
| 3.7 शीतलन दर | ≥1 ℃ -1.2 ℃ / मिनट (बिना लोड के गैर-रैखिक) |
| 3.8 सापेक्ष आर्द्रता त्रुटि (केवल नम गर्मी) |
± 3% आरएच |
|
3.9 कार्य शोर
|
ध्वनि स्तर (85dB) (25 डिग्री सेल्सियस के परिवेश के तापमान और कम गूंज वाले ध्वनिरोधी कमरे में मापा जाता है; ए वेटिंग का उपयोग करके, 8 बिंदुओं के औसत मूल्य का परीक्षण किया जाता है; प्रत्येक परीक्षण बिंदु शोर स्रोत से 1 मीटर दूर और जमीन से 1 मीटर दूर होता है) |
| 4. संरचनात्मक विशेषताएं | |
|
4.1 सामग्री
|
1. बाहरी दीवार सामग्री: कोल्ड रोल्ड स्टील प्लेट, अचार और फॉस्फेटिंग उन्नत पाउडर बेकिंग पेंट 2. आंतरिक दीवार सामग्री: SUS304 # स्टेनलेस स्टील प्लेट 3. चैंबर इन्सुलेशन सामग्री: कठोर पॉलीयूरेथेन फोम + ग्लास फाइबर |
| 4.2 एयर डक्ट पार्ट्स | केन्द्रापसारक प्रशंसक;एयर आउटलेट हवा की मात्रा, ऊंचाई को समायोजित कर सकता है और हवा की मात्रा वापस कर सकता है |

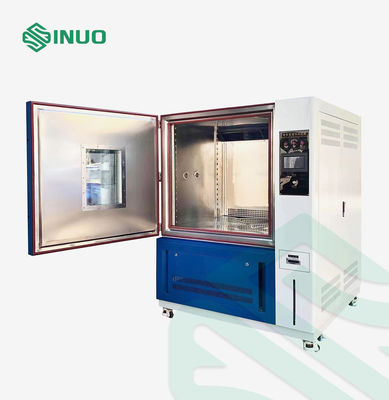

| 4.3 द्वार | डबल ओपन हिंगेड डोर, रिएक्शन-फ्री ग्रिप हैंडल को गोद लेती है, जो ऑब्जर्वेशन विंडो, लाइटिंग लैंप, विंडो / डोर फ्रेम एंटी-कंडेनसेशन इलेक्ट्रिक हीटिंग डिवाइस, डोर ओपनिंग साइज से लैस है: (लगभग) 0.6 * 0.7M |
| 4.4 प्रेक्षण खिड़की | दरवाजे पर एक प्रवाहकीय फिल्म विस्फोट-सबूत टेम्पर्ड ग्लास अवलोकन खिड़की है (विरोधी संक्षेपण समारोह के साथ) 300W × 290H (मिमी) |
| 4.5 फैन | लंबी धुरी केन्द्रापसारक प्रशंसक |
| 4.6 नमूना रैक | दो निर्मित स्टेनलेस स्टील समायोज्य चल ट्रे रैक |
|
4.7 प्ररित करनेवाला
|
ताइवान से आयातित स्टेनलेस स्टील प्ररित करनेवाला का प्रयोग करें |
| 4.8 हीटर | निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटर |
|
4.9 प्रशीतन कंप्रेसर
|
फ्रेंच टेकुमसेह कंप्रेसर |
|
4.10 बाष्पीकरणकर्ता
|
फिन प्रकार बाष्पीकरणकर्ता |
|
4.11 रेफ्रिजरेटिंग विधि
|
मैकेनिकल कंप्रेसर कैस्केड |
|
4.12 शीतलन विधि
|
हवा ठंडी करना |
|
4.13तापमान नियंत्रण उपकरण
|
7 इंच का स्मार्ट एलसीडी टच प्रोग्रामेबल कंट्रोलर |
| 4.14 लेड होल | Φ50 मिमी, 1 पीसी, एक विशेष फोम रबर प्लग (कक्ष के बाईं ओर स्थित) से सुसज्जित है |
|
5. ताप, आर्द्रीकरण और प्रशीतन प्रणाली और उनके कार्य सिद्धांत
|
|
| 5.1 ताप प्रणाली | स्टेनलेस स्टील आस्तीन प्रकार विरोधी सूखी हीटिंग ट्यूब निर्मित निकल-क्रोमियम मिश्र धातु हीटिंग तार |
| यू-आकार का फिन प्रकार स्टेनलेस स्टील हाई-स्पीड हीटिंग इलेक्ट्रिक हीटर हीटिंग के लिए प्रयोग किया जाता है | |
| पूरी तरह से स्वतंत्र प्रणाली, नियंत्रण सर्किट को प्रभावित नहीं करती है | |
| 5.2 आर्द्रीकरण प्रणाली |
बॉयलर हीटिंग और आर्द्रीकरण विधि स्टेनलेस स्टील बख़्तरबंद हीटर: जल वाष्पीकरण के लिए आवश्यक गर्मी प्रदान करता है। हीटर नियंत्रण मोड: गैर-संपर्क आइसोसायकल पल्स चौड़ाई मॉडुलन, एसएसआर (सॉलिड स्टेट रिले) वाटर लेवल कंट्रोल डिवाइस और हीटर एंटी-ड्राईइंग डिवाइस से लैस है |
| 5.3 प्रशीतन प्रणाली | शीतलन विधि: एयर-कूलिंग |
| प्रशीतन कंप्रेसर: जर्मनी बिट्ज़रपर्यावरण के अनुकूल सर्द के साथ कंप्रेसर | |
| रेफ्रिजरेंट कॉपर ट्यूब: इनर स्पाइरल K-TYPE रेफ्रिजरेंट कॉपर ट्यूब; | |
| कंडेनसर: वेव-शेप्ड फिन टाइप एयर-कूल्ड कंडेनसर | |
| बाष्पीकरणकर्ता: ढलान प्रकार फिन-ट्यूब बाष्पीकरणकर्ता | |
| बर्फ़ीली तत्व: मूल आयातित सोलनॉइड वाल्व, सुखाने वाला फ़िल्टर, आदि। | |
| 5.4 विशेषताएं | पूरे सिस्टम की पाइपलाइनों को 22 किग्रा लीक डिटेक्शन टेस्ट के अधीन किया जाता है |
| हीटिंग और कूलिंग सिस्टम पूरी तरह से स्वतंत्र है | |
| प्रणाली उच्च तापमान और उच्च दबाव वायु प्रवाह को वापस रोक सकती है | |
| सभी रेफ्रिजरेशन सिस्टम एक्शन प्रोग्राम पूरी तरह से माइक्रो कंप्यूटर कंट्रोलर द्वारा नियंत्रित होते हैं | |
|
6. विनियमन प्रणाली
|
|
| 6.1 विनियमन विधि |
मजबूर परिसंचरण वेंटिलेशन, संतुलन तापमान विनियमन विधि।नियंत्रण प्रणाली सिस्टम द्वारा निर्धारित तापमान बिंदु के अनुसार पीआईडी स्वचालित गणना आउटपुट के माध्यम से हीटर के आउटपुट को नियंत्रित करती है, और अंत में एक गतिशील संतुलन तक पहुंचती है।
|
| 6.2 परिसंचरण उपकरण | अंतर्निहित एयर कंडीशनिंग रूम, परिसंचारी वायु वाहिनी और लंबे अक्षीय प्रवाह प्रशंसक वायु प्रवाह में सुधार करके वायु प्रवाह और ताप क्षमता में सुधार कर सकते हैं, और परीक्षण कक्ष की तापमान एकरूपता में बहुत सुधार कर सकते हैं। |
|
7. कार्यक्रम नियंत्रण प्रणाली
|
|
|
7.1 नियंत्रक
|
7 इंच पीएलसी एलसीडी टच प्रोग्राम करने योग्य नियंत्रक |
|
7.2 प्रदर्शन सटीकता
|
0.01 ℃ / 0.1% आरएच |
|
7.3 टच-टाइप उच्च-रिज़ॉल्यूशन स्क्रीन
|
निश्चित शर्तों, कार्यक्रम की शर्तों की मनमानी सेटिंग, और इलाज परीक्षण नाम, क्रमांक, आदि की स्थापना। |
|
7.4 समय सीमा निर्धारित की जा सकती है
|
0-999H59मिनट |
| 7.5 प्रोग्राम करने योग्य मोड | इसी समय, विभिन्न स्थितियों वाले कार्यक्रमों के 120 समूह सेट किए जा सकते हैं।कार्यक्रमों के किसी भी समूह में, इसे 1200 खंडों में विभाजित किया जा सकता है, और वर्गों की संख्या के हिस्से को चक्र को निष्पादित करने के लिए, या किसी अनुभाग या समूह के चक्र कार्य को करने के लिए मनमाने ढंग से इंटरसेप्ट किया जा सकता है। |
| 7.6 सुरक्षा | इसमें एक पावर-ऑफ मेमोरी डिवाइस है, जो बिजली बहाल होने पर शेष कार्यक्रमों को निष्पादित करना जारी रख सकता है, और स्टार्टअप और मशीन चलने के समय को निष्पादित करने के लिए मशीन नियुक्ति के रूप में उपयोग किया जा सकता है। |
| 7.7 नियंत्रण | तापमान वृद्धि और गिरावट का उपयोग ढलान नियंत्रण, वक्र नियंत्रण के लिए किया जा सकता है, और इसमें तापमान और आर्द्रता संदर्भ बिंदुओं को स्वयं-सुधार करने का कार्य होता है।इसमें पीआईडी स्वचालित गणना का कार्य है, जो मैन्युअल सेटिंग के कारण होने वाली सुविधा को कम कर सकता है। |
| 7.8 संचार समारोह | यू डिस्क इंटरफ़ेस, RS-232 इंटरफ़ेस, मिसऑपरेशन हार्डवेयर लॉक (LOCK), कंप्यूटर संचार सॉफ़्टवेयर प्रदान किया जाता है |
|
7.9 सेटिंग
|
सेटिंग्स और सभी शर्तें माइक्रो कंप्यूटर द्वारा स्वचालित रूप से लॉक हो जाती हैं |
|
7.10 अलार्म
|
यदि सेटिंग या संचालन के दौरान कोई त्रुटि होती है, तो एक चेतावनी संकेत प्रदान किया जाएगा |
| 7.11 उत्पादन | नियंत्रक के पास एक रिकॉर्डिंग सिग्नल पोर्ट आउटपुट होता है, जिसे तापमान और आर्द्रता रिकॉर्डर से जोड़ा जा सकता है और रिकॉर्डिंग वक्र आउटपुट कर सकता है |
|
7.12 इंटरफ़ेस
|
मानक RS-232 संचार इंटरफेस से लैस, लंबी संचरण दूरी, नियंत्रण और रिकॉर्डिंग के लिए पीसी से जोड़ा जा सकता है। |
|
8. सुरक्षा सुरक्षा उपकरण
|
|
| 8.1 प्रशीतन प्रणाली | 1. कंप्रेसर अति ताप संरक्षण 2. कंप्रेसर ओवरकुरेंट सुरक्षा 3. कंप्रेसर उच्च और निम्न दबाव संरक्षण 4. कंप्रेसर तेल दबाव संरक्षण (बड़े अर्ध-हर्मेटिक कम्प्रेसर के लिए वैकल्पिक) 5. तरल आपूर्ति तापमान के लिए अधिक तापमान संरक्षण 6. अति उच्च दबाव राहत संरक्षण 7. एयर-कूल्ड: कंडेनसिंग फैन ओवरहीट प्रोटेक्शन |
| 8.2 परीक्षण कक्ष |
1. तापमान संरक्षण पर समायोज्य
|
| 8.3 अन्य सुरक्षा | 1. कुल बिजली चरण अनुक्रम और चरण हानि संरक्षण (तीन चरण बिजली आपूर्ति के लिए) 2. अधिभार और शॉर्ट सर्किट संरक्षण 3. कैबिनेट के कई उद्घाटन के कारण प्रशीतन प्रणाली विफलता अलार्म सुरक्षा |
|
9. उपयोग की शर्तें
|
उपयोगकर्ता द्वारा निम्नलिखित शर्तों की गारंटी दी जाती है |
| 9.1 स्थापना स्थल |
1. जमीन समतल और अच्छी तरह हवादार है
|
| 9.2 पर्यावरण की स्थिति | 1. तापमान: 5 ℃ ～ 35 ℃ 2. सापेक्षिक आर्द्रता: ≤85% 3. वायु दाब: 86kPa 106kPa |
| 9.3 बिजली आपूर्ति की स्थिति | ऊर्जा की आवश्यकताएं: 1. एक फाइव-कोर (तीन-चरण चार-तार + सुरक्षात्मक ग्राउंड वायर) केबल (लगभग 4 मीटर लंबा) 2. वोल्टेज रेंज: एसी 380 वी 3. स्वीकार्य आवृत्ति उतार-चढ़ाव रेंज: (50 ± 0.5) हर्ट्ज 4. सुरक्षात्मक पृथ्वी जमीन प्रतिरोध 4Ω . से कम है 5. उपयोगकर्ता को इंस्टॉलेशन साइट पर संबंधित क्षमता के वायु या पावर स्विच के साथ उपकरण को कॉन्फ़िगर करने की आवश्यकता होती है, और इस स्विच को डिवाइस द्वारा स्वतंत्र रूप से उपयोग किया जाना चाहिए |
|
9.4 अधिकतम करंट
|
इमैक्स≤12ए पीएमएक्स (4.5 किलोवाट) |
| 9.5 अन्य | परीक्षण के दौरान परीक्षण कक्ष का दरवाजा खोलने से कक्ष में तापमान और आर्द्रता में उतार-चढ़ाव होगा;यदि दरवाजा कई बार खोला जाता है या लंबे समय तक खुला छोड़ दिया जाता है या परीक्षण के दौरान परीक्षण नमूना नमी का उत्सर्जन करता है, तो प्रशीतन प्रणाली हीट एक्सचेंजर जम सकता है और काम नहीं करता है। |
उपकरण अवलोकन
यह परीक्षण कक्ष उत्पादों या सामग्रियों के लिए तापमान और आर्द्रता परिवर्तनशील वातावरण का अनुकरण करता है।यह उच्च और निम्न तापमान और भंडारण, परिवहन और उपयोग के दौरान आर्द्र वातावरण के तहत विद्युत, इलेक्ट्रॉनिक्स, उपकरण और मीटर और अन्य उत्पाद भागों के अनुकूलन क्षमता परीक्षण में व्यापक रूप से उपयोग किया जाता है, ताकि उपरोक्त उत्पादों या सामग्रियों के तापमान अनुकूलन क्षमता को उच्च और निम्न निर्धारित किया जा सके। तापमान और आर्द्र वातावरण, विशेष रूप से उत्पाद विद्युतीकरण के लिए प्रदर्शन और यांत्रिक गुणों में परिवर्तन।
विशेषताएँ:
1. परीक्षण प्रणाली में उन्नत और उचित संरचनात्मक डिजाइन, मानकीकृत निर्माण प्रक्रिया, सुंदर उपस्थिति और उदार उपस्थिति है।
2. परीक्षण कक्ष के मुख्य कार्यात्मक घटक विश्व प्रसिद्ध ब्रांडेड हैं।परीक्षण कक्ष में शोर और ऊर्जा की बचत का सबसे अच्छा नियंत्रण है।
3. घटकों और असेंबली का मिलान अच्छा है।मुख्य कार्यात्मक घटक अंतरराष्ट्रीय स्तर पर ब्रांडेड कंपनियों से आयात किए जाते हैं, जो परीक्षण कक्ष की सुरक्षा और विश्वसनीयता में सुधार करते हैं, और दीर्घकालिक, उच्च आवृत्ति उपयोग उद्देश्यों को सुनिश्चित कर सकते हैं।
4. उपकरण में अच्छी संचालन क्षमता, रखरखाव, अच्छा तापमान स्थिरता और स्थायित्व, अच्छा सुरक्षा प्रदर्शन।यह पर्यावरण को प्रदूषित नहीं करता है और मानव स्वास्थ्य को खतरे में डालता है।
विद्युत नियंत्रण प्रणाली
अवयव ब्रांड
