| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN4412-12CBM |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

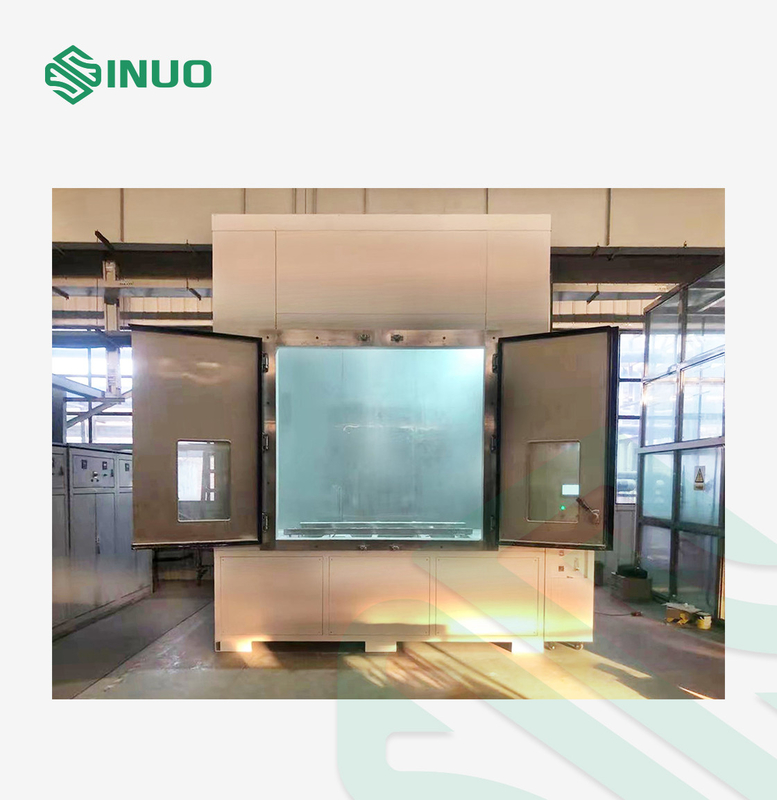

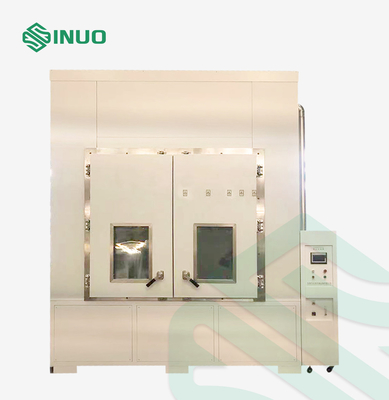

IP5X IP6X सैंड एंड डस्ट टेस्ट चैंबर 12 CBM
अनुपालन मानक और खंड
IEC60529:2013 "संलग्नक द्वारा प्रदान की गई सुरक्षा की डिग्री (आईपी कोड)" IP5 और IP6, चित्र 2।
तकनीकी मापदंड
1. उपकरण संरचना और तकनीकी:
आंतरिक कक्ष आकार (मिमी): 2000 × 2000 × 3000 (चौड़ाई x गहराई x ऊंचाई), अनुकूलित किया जा सकता है
बाहरी आकार (मिमी): 2700×2300×4200 (चौड़ाईx गहराईxऊंचाई), वास्तविक आकार के अधीन।

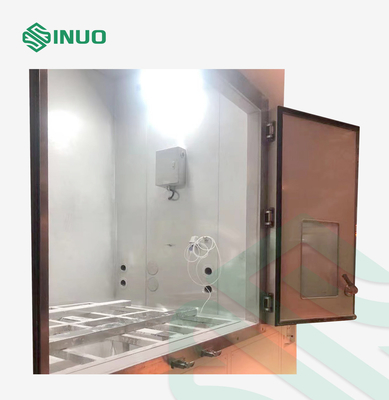

गेट: डबल ओपन डोर (प्रत्येक दरवाजे पर अवलोकन खिड़की के साथ), सिंगल डोर साइज: W900mm * H2500mm।

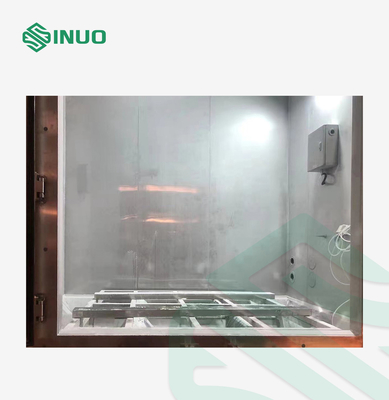

नमूने को ले जाने के लिए एक रेल है (नोट: क्लाइंट को पहले भारी नमूने को रेल पर स्थानांतरित करने के लिए फोर्कलिफ्ट की आवश्यकता हो सकती है), और 1 टन नमूने का सामना कर सकता है।
तापमान सीमा: आरटी + 10 ℃ ~ 60 ℃ (हीटिंग और धूल बेकिंग सिस्टम)
आर्द्रता सीमा: ≤85% आरएच
वायु प्रवाह गति: 2m/s . से अधिक नहीं
धूल की सघनता: 2～4kg/m³
धूल विनिर्देश: सूखा तालक पाउडर जो 75um चलनी और 50um व्यास तार के साथ वर्ग छेद से गुजर सकता है
धूल कंपन समय: 1S-999H समायोज्य
धूल उड़ाने का समय: 1S-999H समायोज्य
धूल निरार्द्रीकरण: विद्युत ताप निरार्द्रीकरण
ऑपरेटिंग मोड: प्रोग्राम मोड, फिक्स्ड वैल्यू मोड
नियंत्रण प्रणाली: एम्बेडेड बड़ी स्क्रीन एलसीडी टच स्क्रीन
डेटा की बचत और मुद्रण
लीड छेद: φ50 मिमी;सीलिंग प्लग के साथ
चैंबर लाइनर: 201 स्टेनलेस स्टील्स का उपयोग करना
मध्य भाग: इन्सुलेशन परत
चैम्बर बॉडी रंगीन स्टील प्लेट्स से बना है
सुरक्षा सुरक्षा: फैन ओवर-करंट अलार्म, पावर फेज लॉस, फेज सीक्वेंस प्रोटेक्शन;दुर्घटना की स्थिति में स्वत: शटडाउन और बिजली की आपूर्ति में कटौती
जब कोई लोड नहीं होता है, तो डिस्प्ले फ़ंक्शन के साथ तापमान और आर्द्रता का पता लगाने वाला सिस्टम होना चाहिए
बिजली की आपूर्ति: तीन चरण 380V, 50 हर्ट्ज
2. तालक पाउडर को धातु की जाली से छानना चाहिए।तार का व्यास 50μm है और जाल का आकार 75μm है।टैल्क पाउडर की मात्रा परीक्षण कक्ष के प्रति घन मीटर 2 किग्रा है, और उपयोग की संख्या 20 गुना से अधिक नहीं होनी चाहिए।प्रणाली परीक्षण कक्ष में निलंबित धूल के एक समान घनत्व को बनाए रखने में सक्षम है।
3. परीक्षण विषय का खोल परीक्षण कक्ष में रखा गया है।वैक्यूम पंप द्वारा खोल में दबाव वायुमंडलीय दबाव से नीचे रखा जाना चाहिए।परीक्षण कक्ष में दबाव के आवधिक परिवर्तन को प्राप्त करने के लिए परीक्षण कक्ष में वायु दाब को भी बदला जा सकता है।
4. परीक्षण का उद्देश्य कक्ष में हवा को उपकरण में खींचने के लिए दबाव अंतर का उपयोग करना है।पंपिंग वॉल्यूम DUT शेल की मात्रा का 80 गुना है, और पंपिंग की गति शेल वॉल्यूम प्रति घंटे 60 गुना से अधिक नहीं है।किसी भी परिस्थिति में दबाव अंतर 2kPa से अधिक नहीं होना चाहिए।
5. परीक्षण के असामान्य होने पर सुरक्षा सुनिश्चित करने के लिए उपकरण में एक आपातकालीन स्टॉप डिवाइस है।
6. सीलबंद परीक्षण कक्ष के ढक्कन (दरवाजे) को मज़बूती से सील कर दिया गया है।परीक्षण कक्ष की आंतरिक दीवार प्रवाहकीय सामग्री से बनी होती है और स्थैतिक बिजली के संचय से बचने के लिए जमी होती है।
7. सिस्टम में परीक्षण के बाद धूल वसूली और उपचार का कार्य है।
उपकरण अवलोकन
रेत धूल परीक्षण कक्ष विद्युत और इलेक्ट्रॉनिक उत्पादों, कार और मोटरसाइकिलों के स्पेयर पार्ट्स और सील के भागों और बाड़े की रेत और धूल प्रतिरोध क्षमता परीक्षण के लिए उपयुक्त है।बिजली और इलेक्ट्रॉनिक उत्पादों के उपयोग, भंडारण, परिवहन प्रदर्शन का पता लगाने के लिए, रेत और धूल के वातावरण में कार और मोटरसाइकिल के स्पेयर पार्ट्स और सील।
परीक्षण उपकरण बुद्धिमान और मानवकृत पीएलसी नियंत्रण प्रणाली का उपयोग करता है, परीक्षण उपकरण का आंतरिक भाग उच्च गुणवत्ता वाले 201 स्टेनलेस स्टील से बना है, मध्य इन्सुलेशन परत है, संलग्नक रंगीन स्टील प्लेट है।और इसमें बड़ी ऑब्जर्वेशन विंडो और मैनुअल वाइपर डिवाइस भी है।सुरक्षा सुरक्षा अच्छी है।
रेत और धूल परीक्षण कक्ष IEC60529 Fig 2 IP5X और IP6X के अनुसार डिज़ाइन और निर्मित किया गया है।
मुख्य विन्यास:
| नाम | इकाई | ब्रांड या मूल | मात्रा | टिप्पणी |
| टच स्क्रीन | समूह | एमईसीजी | 1 | ये केवल संदर्भ के लिए हैं |
| एसी संपर्ककर्ता | पीसी | चिंता | 1 | |
| इंटरमीडिएट रिले | पीसी | ओमरो | 1 | |
| प्रबुद्ध बटन | पीसी | ONPOW | 1 | |
| फ्यूज | पीसी | चिंता | 1 | |
| मुख्य पावर स्विच | पीसी | चिंता | 1 | |
| पीएलसी | पीसी | ज़िनजे | 1 | |
| वैक्यूम पंप | समूह | मूल्य | 1 | |
| हवा प्रवाह मीटर | पीसी | वांगडा | 1 |
