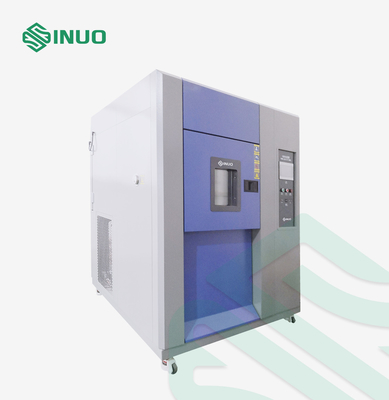

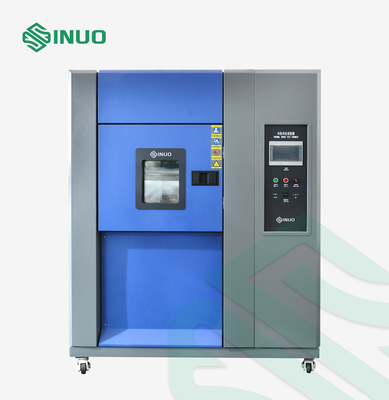

3 जोन 80L पर्यावरण थर्मल शॉक टेस्ट चैंबर IEC 60068

3 जोन 80L पर्यावरण थर्मल शॉक टेस्ट चैंबर IEC 60068

ब्रांड नाम: Sinuo
मॉडल संख्या: SN887B
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 20 सेट/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
तापमान शॉक रेंज:
-40~+150℃
तापमान झटका समय:
30 मिनट से अधिक
निम्न तापमान क्षेत्र में कोल्ड स्टोरेज तापमान रेंज:
-10 ℃ ~ -50 ℃
उच्च तापमान क्षेत्र में हीट स्टोरेज तापमान रेंज:
+50℃~+180℃
नमूना रूपांतरण समय:
10s
प्रभाव रीसेट समय:
लगभग 5 मिनट
लागू मानक:
आईईसी 60068 श्रृंखला
नियंत्रण रखने का तरीका:
पीएलसी और टच स्क्रीन
पैकेजिंग विवरण:
प्लाईवुड मामले
आपूर्ति की क्षमता:
20 सेट/माह
प्रमुखता देना:

64L थर्मल शॉक टेस्ट चैंबर

,

80L पर्यावरण थर्मल शॉक टेस्ट चैंबर

,

IEC 60068 थर्मल शॉक टेस्ट उपकरण;

उत्पाद का वर्णन





3 जोन थर्मल शॉक पर्यावरण परीक्षण कक्ष



अनुपालन मानक और खंड


3-जोन थर्मल शॉक टेस्ट चैंबर आईईसी 60068-2-1: 2007, पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: कोल्ड, आईडीटी की मानक आवश्यकताओं को पूरा करता है;आईईसी 60068-2-2: 1974 इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण—भाग 2: परीक्षण विधियां—परीक्षण बी: शुष्क गर्मी;आईईसी 60068-2-14:1984, बुनियादी पर्यावरण परीक्षण प्रक्रियाएं- भाग 2: परीक्षण-परीक्षण एन: तापमान में परिवर्तन, आईडीटी;MIL-STD-883 और आदि।



उपकरण अवलोकन

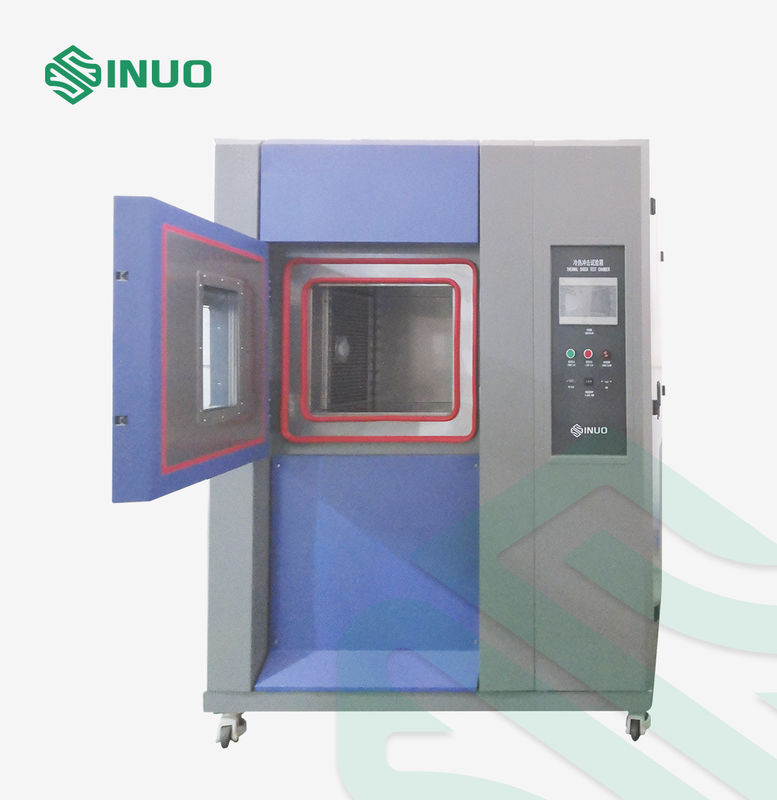

3 जोन थर्मल शॉक टेस्ट चैंबर उच्च तापमान ताप भंडारण क्षेत्र, कम तापमान शीत भंडारण क्षेत्र और उत्पाद परीक्षण क्षेत्र के तीन क्षेत्रों से बना है।परीक्षण किए जाने वाले उत्पादों को परीक्षण डिब्बे में रखा जाता है।गर्मी-अपव्यय संरचना के अद्वितीय गर्मी-भंडारण और शीत-भंडारण प्रभाव को अपनाया जाता है, और उच्च तापमान और कम तापमान के झटके को बदलने के प्रभाव को स्पंज के स्विचिंग के माध्यम से जल्दी से प्राप्त किया जा सकता है।



इसका उपयोग यह परीक्षण करने के लिए किया जाता है कि परीक्षण की जाने वाली वस्तु के रास्ते में उच्च और निम्न तापमान के तेजी से परिवर्तन से उत्पाद प्रतिकूल रूप से प्रभावित होता है या नहीं।यह धातु, प्लास्टिक, रबर, इलेक्ट्रिकल और इलेक्ट्रॉनिक, ऑटो पार्ट्स और अन्य सामग्री उद्योगों के लिए एक आवश्यक परीक्षण उपकरण है।



तकनीकी मापदंड


नमूना

SN887B-64L

(वैकल्पिक)

SN887B-80L

SN887B-150L

(वैकल्पिक)

SN887B-270L

(वैकल्पिक)

आंतरिक कक्ष सामग्री (डब्ल्यू * एच * डी) 400×400×400 400×500x400 600×500×500 750×600×600
बाहरी कक्ष सामग्री (डब्ल्यू * एच * डी) 1440×1910×1825 1450×2040×2000 1620×2040×2100 1870×2100×2140
तापमान शॉक रेंज

-40~+150℃

-55~+150℃ (वैकल्पिक)

-65~+150℃(वैकल्पिक)

कोल्ड स्टोरेज तापमान

कम तापमान क्षेत्र में रेंज

-10 ℃ ~ -50 ℃

-10 ℃ ~-65 ℃(वैकल्पिक)

-10 ℃ ~-75 ℃(वैकल्पिक)

गर्मी भंडारण तापमान

उच्च तापमान क्षेत्र में रेंज

+50℃~+180℃
प्रभाव रीसेट समय लगभग 5 मिनट

का निरंतर तापमान समय

उच्च-निम्न तापमान झटका

30 मिनट से ऊपर
रूपांतरण समय 10s

तापमान में उतार-चढ़ाव

नमूना क्षेत्र

± 0.5 ℃ (स्थिर तापमान पर)
तापमान सटीकता सीमा सटीकता की स्थापना: ± 0.1 ℃, संकेत सटीकता: ± 0.1 ℃, संकल्प: ± 0.1 ℃;
तापमान भिन्नता ± 2 डिग्री सेल्सियस (स्थिर अवस्था में कोई भार नहीं)
तापमान संवेदक उच्च परिशुद्धता ए ग्रेड पीटी 100 तापमान
रेफ्रिजरेंट R404a, R23
चैंबर संरचना स्वतंत्र उत्पाद परीक्षण क्षेत्र, उच्च तापमान भंडारण क्षेत्र, कम तापमान भंडारण क्षेत्र के साथ

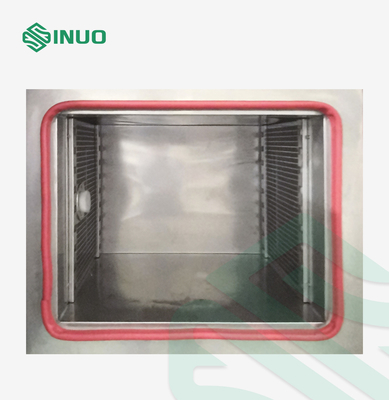

आंतरिक कक्ष सामग्री SUS304 स्टेनलेस स्टील प्लेट
बाहरी कक्ष सामग्री कोल्ड रोल्ड बोर्ड बेकिंग वार्निश
इन्सुलेशन सामग्री कठोर पॉलीयूरेथेन फोम + इन्सुलेशन कपास
परिसंचरण विधि मल्टी-विंग फैन
हीटर निकल मिश्र धातु इलेक्ट्रिक हीटर
कंडेनसर शेल-ट्यूब कंडेनसर (वाटर-कूल्ड)
बाष्पीकरण करनेवाला स्वचालित भार क्षमता समायोजन के साथ उच्च-प्रदर्शन फिन प्रकार, जिसका उपयोग कम तापमान और उच्च आर्द्रता की स्थिति में बिना फ्रॉस्टिंग के लंबे समय तक किया जा सकता है
नियंत्रक 7-इंच रंग एलसीडी टच कंट्रोल स्क्रीन + पीएलसी मॉड्यूल
कार्यक्रम क्षमता प्रयोग करने योग्य कार्यक्रम क्षमता: अधिकतम 120 समूह;समय सेटिंग: प्रति खंड 99 घंटे और 59 मिनट;

संचालन शक्ति लगभग 9~30KW (PID गणना के अनुसार स्वचालित रूप से हीटिंग और कूलिंग सिस्टम चालू करें)
बिजली की आपूर्ति 380 वी ± 10% वी;50 हर्ट्ज;तीन-चरण चार-तार + ग्राउंडिंग तार, सुरक्षात्मक ग्राउंडिंग प्रतिरोध 4Ω . से कम है
सुरक्षा उपकरण अधिक तापमान संरक्षण, मोटर अधिभार संरक्षण, कंप्रेसर उच्च वोल्टेज संरक्षण स्विच, कंप्रेसर अधिक गर्मी संरक्षण स्विच, कंप्रेसर अधिक वर्तमान सुरक्षा, ओवर-वोल्टेज अंडर-रिवर्स चरण सुरक्षा स्विच, रिसाव सर्किट ब्रेकर, ठंडा पानी असामान्य सुरक्षा।



सवाल और जवाब


प्रश्न: 3 जोन और 2 जोन थर्मल शॉक टेस्ट चैंबर में क्या अंतर है?

ए: टू-जोन थर्मल शॉक टेस्ट चैंबर, जिसे बास्केट-टाइप थर्मल शॉक टेस्ट चैंबर भी कहा जाता है।परीक्षण कक्ष में केवल दो क्षेत्र होते हैं, उच्च तापमान क्षेत्र और निम्न तापमान क्षेत्र, और कोई परीक्षण क्षेत्र नहीं होता है।इसका "परीक्षण क्षेत्र" एक लटकती हुई टोकरी है, जो उच्च तापमान क्षेत्र और निम्न तापमान क्षेत्र के बीच स्थानांतरित करने के लिए परीक्षण नमूनों से भरी हुई है।रूपांतरण समय केवल 10 सेकंड है, जो तात्कालिक तापमान रूपांतरण झटके को बेहतर ढंग से अनुकरण कर सकता है।



थ्री-ज़ोन थर्मल शॉक टेस्ट चैंबर को तीन भागों में विभाजित किया गया है: उच्च तापमान क्षेत्र, परीक्षण क्षेत्र और निम्न तापमान क्षेत्र।इसका परीक्षण करना बहुत आसान है।परीक्षण के नमूने को मध्य स्थिति में रखते हुए, जब तापमान स्विच किया जाता है, तो केवल संबंधित दरवाजे के वाल्व को खोलने की आवश्यकता होती है।
