| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN886-2880L |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

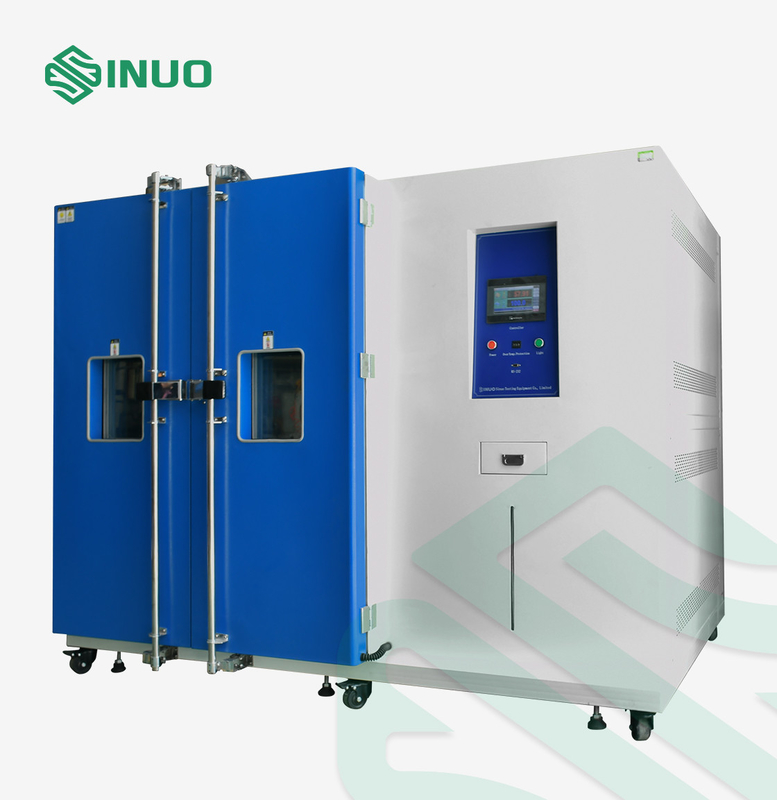

2880L प्रोग्रामेबल टेम्परेचर और ह्यूमिडिटी वॉक इन टेस्ट चैंबर
अनुपालन मानक और खंड
आईईसी 60068-2-1: 2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी"
आईईसी 60068-2-2: 2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण Db: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, IDT"
उपकरण अवलोकन
IEC 62368-1:2018 क्लॉज 4.1.4, वाई 4.4, वाई6.2, आदि द्वारा यह प्रोग्राम करने योग्य तापमान कक्ष आवश्यक है।
इस परीक्षण कक्ष का उपयोग इलेक्ट्रॉनिक्स, इलेक्ट्रीशियन, विद्युत उपकरण, प्लास्टिक आदि जैसे कच्चे माल और उपकरणों के ठंड, गर्मी, आर्द्रता और सूखापन परीक्षण के लिए किया जाता है। इसका उद्देश्य उच्च और निम्न तापमान के तहत भंडारण और परिवहन की उत्पादों की विश्वसनीयता की पुष्टि करना है। गर्मी और नमी।
विशेषताएँ:
1. परीक्षण प्रणाली में उन्नत और उचित संरचनात्मक डिजाइन, मानकीकृत निर्माण प्रक्रिया, सुंदर उपस्थिति और उदार उपस्थिति है।
2. परीक्षण कक्ष के मुख्य कार्यात्मक घटक विश्व प्रसिद्ध ब्रांडेड हैं।परीक्षण कक्ष में शोर और ऊर्जा की बचत का सबसे अच्छा नियंत्रण है।
3. घटकों और असेंबली का मिलान अच्छा है।मुख्य कार्यात्मक घटक अंतरराष्ट्रीय स्तर पर ब्रांडेड कंपनियों से आयात किए जाते हैं, जो परीक्षण कक्ष की सुरक्षा और विश्वसनीयता में सुधार करते हैं, और दीर्घकालिक सुनिश्चित कर सकते हैं, उच्च आवृत्ति उपयोग के उद्देश्य।
4. उपकरण में अच्छी संचालन क्षमता, रखरखाव, अच्छा तापमान स्थिरता और स्थायित्व, अच्छा सुरक्षा प्रदर्शन।यह पर्यावरण को प्रदूषित नहीं करता है और मानव स्वास्थ्य को खतरे में डालता है।
तकनीकी मापदंड
|
1. नमूना सीमा |
यह परीक्षण कक्ष प्रतिबंधित करता है: ज्वलनशील, विस्फोटक और वाष्पशील पदार्थ के नमूनों का परीक्षण या भंडारण संक्षारक पदार्थों के नमूनों का परीक्षण या भंडारण जैविक नमूनों का परीक्षण या भंडारण मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण या भंडारण रेडियोधर्मी सामग्री के नमूनों का परीक्षण या भंडारण अत्यधिक जहरीले पदार्थ के नमूनों का परीक्षण या भंडारण परीक्षण या भंडारण के दौरान ज्वलनशील, विस्फोटक, वाष्पशील, अत्यधिक विषैले, संक्षारक और रेडियोधर्मी सामग्री का उत्पादन करने वाले नमूनों का परीक्षण या भंडारण |
|
2. आयतन, आकार और वजन |
|
|
2.1 नाममात्र सामग्री मात्रा |
2880ली |
|

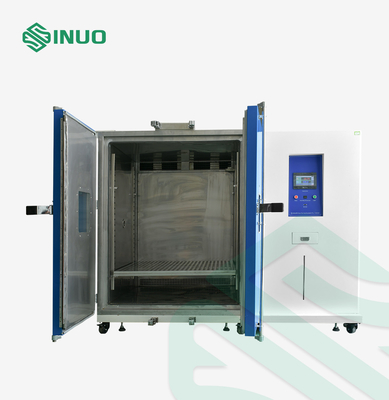

2.2 आंतरिक कक्ष आकार |
डब्ल्यू 2400 × डी 800 × एच 1500 (मिमी) |
|
2.3 बाहरी आयाम |
लगभग।W3100×D1320×H2100 (मिमी) |
|
2.4 वजन |
लगभग।(1500) केजी |
|
3. प्रदर्शन |
|
|
3.1 तापमान रेंज |
-40 ℃～+85℃(सी प्रकार) एयर कूल्ड प्रकार |
|
3.2 आर्द्रता रेंज |
(30मैं95)% आरएच (तापमान और आर्द्रता नियंत्रणीय रेंज चार्ट देखें, कोई सक्रिय गीला और गर्मी भार नहीं)
तापमान और आर्द्रता नियंत्रणीय रेंज चार्ट |
|
3.3 तापमान में उतार-चढ़ाव |
0.5 ℃ (तापमान में उतार-चढ़ाव मापा अधिकतम तापमान और केंद्र बिंदु पर न्यूनतम तापमान के बीच के अंतर का आधा है) |
|
3.4 तापमान एकरूपता |
2.0℃ (तापमान एकरूपता प्रत्येक परीक्षण में मापा गया उच्चतम और निम्नतम तापमान के बीच अंतर का अंकगणितीय माध्य है) |
|
3.5 आर्द्रता विचलन |
2% आरएच (>75%), 3% आरएच (<75%) |
|
3.6 ताप समय |
आरटी～ 100℃ (2℃-3℃)/मिनट |
|
3.7 ठंडा करने का समय |
आरटी～ -40 ℃ (0.7 ℃ -1 ℃) / मिनट |
|
3.8 कार्य शोर
|
80dB(A) (गेट के सामने 1 मीटर, जमीन से 1.2 मीटर ऊपर, खाली जगह में) |
|
4. संरचनात्मक विशेषताएं |
|
|
4.1 समग्र संरचना
|
1. इंटीग्रल, मॉड्यूलर डिजाइन 2. उपकरण निम्नलिखित भागों में बांटा गया है: कैबिनेट भाग, वायु परिसंचरण भाग, प्रशीतन भाग, हीटिंग सिस्टम, आर्द्रीकरण प्रणाली, विद्युत नियंत्रण भाग
|
|
4.2 थर्मल इन्सुलेशन संरचना |
बाहरी दीवार सामग्री: दो तरफा जस्ती स्टील, सतह स्प्रे उपचार या Q235 स्टील, सतह अचार, फॉस्फेटिंग, सतह स्प्रे उपचार भीतरी दीवार सामग्री: SUS304 स्टेनलेस स्टील प्लेट |
|
4.3 परीक्षण कक्ष का मानक विन्यास |
पावर कॉर्ड (3 मीटर) 1 पीसी (उपयोगकर्ता साइट स्थितियों के अनुसार भी समायोजित किया जा सकता है) तापमान रक्षक से अधिक 1 पीसी लीड होल (ф100) 1 पीसी (उपकरण के बाईं ओर रखा गया, स्टेनलेस स्टील कवर से लैस) |
|
4.4 भार वहन |
नमूना रैक की भार वहन क्षमता 30KG / परत से कम नहीं है परीक्षण कक्ष की निचली प्लेट की भार वहन क्षमता: 100Kg/m2 (समान भार) |
|
4.5 प्रेक्षण खिड़की |
खिड़की का एक टुकड़ा गेट पर रखा गया है, अवलोकन खिड़की का आकार है: ऊंचाई 480 मिमी × चौड़ाई 350 मिमी, अवलोकन खिड़की के हीटिंग तार स्वचालित रूप से कम तापमान परीक्षण के दौरान संक्षेपण और ठंढ को रोकने के लिए, परीक्षण सुनिश्चित करने के लिए चालू होता है कक्ष के अंदर की स्थिति को अवलोकन खिड़की के माध्यम से देखा जा सकता है |
|

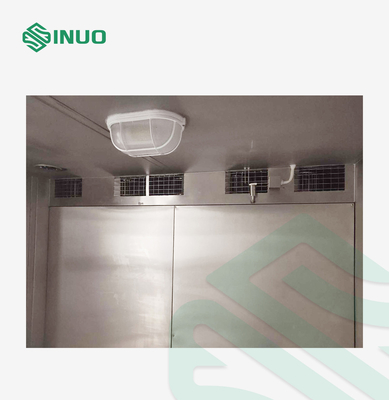

4.6 प्रकाश |
कक्ष का दरवाजा नमी-सबूत एलईडी लाइटिंग लैंप से सुसज्जित है, जो कक्ष में परीक्षण के नमूनों को देखने के लिए सुविधाजनक है।कक्ष के बाहर नियंत्रण कक्ष पर एक स्विच द्वारा प्रकाश को नियंत्रित किया जाता है |
|
4.7 नियंत्रण संचालन इंटरफ़ेस |
टच कंट्रोल स्क्रीन, मेन पावर स्विच, बटन, ओवर-टेम्परेचर प्रोटेक्टर आदि। |
|
4.8 मशीनरी कक्ष |
प्रशीतन इकाई, बिजली वितरण नियंत्रण कैबिनेट, निकास पंखा, आदि। |
|
4.9 विद्युत वितरण नियंत्रण कैबिनेट
|
ठंडक के लिये पंखा कम्यूटेटर |
|
5. वायु परिसंचरण भाग |
|
|
5.1 पंखा |
पंखा कक्ष में हीटर द्वारा गर्म की गई हवा को हिलाता है, और फिर हवा को चैनल से बाहर भेजता है, जिससे हवा को कक्ष में प्रसारित करने की अनुमति मिलती है
|
|
5.2 पवन सुरंग |
उपकरण के लिए कुशल हीट एक्सचेंज प्राप्त करने के लिए, एयर गाइड के साथ एयर आउटलेट और एयर रिटर्न सहित |
|
5.3 हीटर |
निकल-क्रोमियम मिश्र धातु इलेक्ट्रिक हीटिंग वायर हीटर हीटर नियंत्रण मोड: गैर-संपर्क और अन्य आवधिक पल्स चौड़ाई समायोजन, एसएसआर (ठोस राज्य रिले) उपकरण का मुख्य हीटिंग स्रोत उचित सतह हीटिंग लोड, कोई खुली लौ, लंबे जीवन के साथ, उपकरण के हीटिंग और निरंतर तापमान के लिए आवश्यक गर्मी प्रदान करता है |
|
5.4 ह्यूमिडिफायर |
बॉयलर हीटिंग और आर्द्रीकरण विधि स्टेनलेस स्टील बख़्तरबंद हीटर हीटर नियंत्रण मोड: गैर-संपर्क और अन्य आवधिक पल्स चौड़ाई समायोजन, एसएसआर (ठोस राज्य रिले) जल स्तर नियंत्रण उपकरण, हीटर एंटी-ड्राई बर्निंग डिवाइस |
|
6. प्रशीतन प्रणाली |
|
| प्रशीतन भाग उपकरण का मुख्य भाग है जो शीत स्रोत उत्पन्न करता है, जो उपकरण के शीतलन, कम तापमान और निरंतर तापमान के लिए आवश्यक शीत ऊर्जा प्रदान करता है।उपकरण की विभिन्न परीक्षण स्थितियों के अनुसार, प्रशीतन प्रणाली स्वचालित रूप से चालू हो जाती है।संबंधित परीक्षण प्रक्रिया के लिए शीतलन क्षमता प्रदान करें, ताकि उपकरण के प्रदर्शन संकेतकों को पूरा करने के उद्देश्य को प्राप्त किया जा सके | |
| 6.1 कंप्रेसर | आयातित फ्रांस टेकुमसेह एयर-कूल्ड कंप्रेसर को अपनाएं, इस उपकरण की प्रशीतन प्रणाली कैस्केड प्रशीतन प्रणाली को अपनाती है |
| 6.2 हीट एक्सचेंजर | ठंडा और गर्मी विनिमय स्थान प्रदान करने के लिए प्रशीतन प्रणाली के लिए शीतलन और शीतलक प्रदान करने के लिए फिनेड हीट एक्सचेंजर का उपयोग किया जाता है |
| 6.3 बाष्पीकरणकर्ता | कक्ष में मुख्य ठंडा स्रोत, यह प्रशीतन इकाई की ठंडी क्षमता और कक्ष में गर्म हवा के बीच ऊर्जा विनिमय के लिए मुख्य घटक है। |
| 6.4 थ्रॉटलिंग डिवाइस | विस्तार वाल्व और केशिका ट्यूब का संयोजन, संयोजन नियंत्रण, इस उपकरण के थ्रॉटलिंग डिवाइस के रूप में, इस उपकरण से गुजरने के बाद सर्द की स्थिति को बदलने की अनुमति देता है |
| 6.5 रेफ्रिजरेंट | R404A/R23 (ओजोन रिक्तीकरण सूचकांक 0 है) |
| 6.6 अवयव ब्रांड |
|
|
7. नियंत्रण प्रणाली |
|
|
7.1 नियंत्रक |
7 इंच रंग टच स्क्रीन तापमान नियंत्रक, चीनी और अंग्रेजी प्रदर्शन |
|
7.2 ऑपरेशन मोड |
निश्चित मूल्य / कार्यक्रम मोड: उपयोगकर्ता परीक्षण आवश्यकताओं और जरूरतों के अनुसार प्रोग्रामिंग परीक्षण और निरंतर परीक्षण कर सकते हैं |
|
7.3 सेटिंग विधि |
टच स्क्रीन पर सेट करें |
|
7.4 इनपुट |
थर्मल प्रतिरोध संकेत |
|
7.5 आउटपुट |
बहु-बिंदु तापमान और आर्द्रता संकेत आउटपुट |
|
7.6 नियंत्रण विधि |
परीक्षण कक्ष में तापमान और आर्द्रता को नियंत्रित और समायोजित करें, और स्वचालित रूप से प्रत्येक कार्यकारी तत्वों (जैसे कंप्रेसर, पंखा, हीटर, पानी सर्किट, आदि) की कार्य स्थिति निर्धारित करें। पीआईडी कार्रवाई और स्वचालित गणना समारोह अनुपात बैंड (पीबी): 0.1% ～999.9% एकीकरण समय (आईटी): SR-92/SR-93 1～3600 सेकंड अंतर समय (डीटी): SR-92/SR-93 1～1200 सेकंड |
|
7.7 सेटिंग रेंज |
तापमान: -100～＋300 ℃, आर्द्रता: 0～100% आरएच |
|
7.8 नियंत्रण परिशुद्धता |
तापमान: 0.1 डिग्री सेल्सियस, आर्द्रता: 0.1% आरएच, समय 0.1 मिनट |
|
7.9 टेस्ट डेटा डिस्प्ले |
सेट तापमान प्रदर्शित कर सकते हैं, सापेक्ष आर्द्रता, मापा तापमान, मापा सापेक्ष आर्द्रता, कुल चलने का समय, अनुभाग का शेष समय, हीटिंग और आर्द्रीकरण स्थिति, कैलेंडर समय इत्यादि सेट कर सकते हैं। |
|
7.10 सहायक कार्य |
अलार्म डिस्प्ले फ़ंक्शन, विफलता का कारण, बिजली की विफलता सुरक्षा फ़ंक्शन, ऊपरी और निचले तापमान और आर्द्रता अलार्म फ़ंक्शन, टाइमिंग फ़ंक्शन (स्वचालित प्रारंभ और स्वचालित स्टॉप), आत्म-निदान फ़ंक्शन का संकेत देता है |
|
मापने वाला सेंसर |
बख़्तरबंद प्लेटिनम प्रतिरोध उच्च परिशुद्धता तापमान सेंसर |
|
7.11 बिजली की विफलता सुरक्षा |
उपयोगकर्ता सेटिंग इंटरफ़ेस में, यह निर्धारित करने के लिए एक संकेत है कि क्या बिजली आउटेज के बाद उपकरण काम करना जारी रखेगा।उपयोगकर्ता बिजली आउटेज के बाद अधिकतम स्वीकार्य समय अंतराल सहित जरूरतों के अनुसार सेट कर सकता है |
|
8. अन्य विन्यास |
|
|
8.1 कुल बिजली रिसाव सर्किट ब्रेकर |
श्नाइडर, AC380V, 60Hz, तीन-चरण चार-तार + सुरक्षात्मक जमीन |
| 8.2 सुरक्षा सुरक्षा उपकरण |
उपकरण में कई अलार्म सुरक्षा कार्य होते हैं जैसे कि अधिक तापमान, पंखा ओवर-हीटिंग, ओवर-करंट, कंप्रेसर ओवर-प्रेशर, ओवर-हीटिंग, आदि। नियंत्रक का दोष स्व-निदान कार्य यह सुनिश्चित कर सकता है कि एक बार उपकरण असामान्य हो जाए , यह मुख्य घटकों की शक्ति को काट देगा और एक ही समय में एक अलार्म भेजेगा। समेत: (1) एयर स्विच (ओवरकुरेंट और शॉर्ट सर्किट को रोकने के लिए); (5) एयर कंडीशनिंग रूम में स्थानीय तापमान संरक्षण (हीटिंग हिस्से के आसपास के तापमान को बहुत अधिक होने से रोकने के लिए, और परीक्षण कक्ष के खोल की रक्षा के लिए); |
|
8.3 अन्य |
चैम्बर में तापमान से अधिक अलार्म फैन ओवरहीटिंग अलार्म कंप्रेसर ओवरप्रेशर और ओवरहीटिंग अलार्म कुल बिजली चरण अनुक्रम और चरण हानि संरक्षण रिसाव संरक्षण |
|
8.4 पावर केबल |
एक पांच-तार (चार-कोर केबल + सुरक्षात्मक ग्राउंडिंग तार) केबल (लंबाई ग्राहकों की आवश्यकताओं के अनुसार निर्धारित की जा सकती है) |
|
9. उपयोग की शर्तें |
उपयोगकर्ता द्वारा निम्नलिखित शर्तों की गारंटी दी जाती है |
|
9.1 स्थापना स्थल |
1. जमीन समतल और अच्छी तरह हवादार है 5. साइट की ग्राउंड असर क्षमता: 800 किग्रा / एम 2 से कम नहीं
ए: ≥10 सेमी बी: ≥30 सेमी सी: ≥120 सेमी डी: ≥10 सेमी ई: ≥40com |
|
9.2 पर्यावरण की स्थिति |
1. तापमान: 5 ℃ ～ 35 ℃ 2. सापेक्षिक आर्द्रता: ≤85% 3. वायु दाब: 86kPa 106kPa |
|
9.3 नल का पानी (केवल शुद्ध पानी की मशीन के साथ नम गर्मी उपकरण के लिए) |
प्रवाह 200kg / h, दबाव 0.1MPa 0.25MPa (शुद्ध पानी की मशीन उपयोगकर्ता द्वारा तैयार की जानी चाहिए) |
| 9.4 बिजली आपूर्ति की स्थिति | AC380V तीन चरण चार तार + सुरक्षात्मक जमीन तार स्वीकार्य वोल्टेज उतार-चढ़ाव रेंज: (1 ± 10%) 380V स्वीकार्य आवृत्ति उतार-चढ़ाव रेंज: (1 ± 1%) 60 हर्ट्ज सुरक्षात्मक अर्थ वायर का ग्राउंडिंग प्रतिरोध 4Ω से कम है;टीएन-एस बिजली की आपूर्ति या टीटी बिजली की आपूर्ति उपयोगकर्ता को इंस्टॉलेशन साइट पर उपकरण के लिए संबंधित क्षमता के एक एयर या पावर स्विच को कॉन्फ़िगर करने की आवश्यकता होती है, और यह स्विच स्वतंत्र और इस उपकरण के उपयोग के लिए समर्पित होना चाहिए। लगभग 15.8 किलोवाट |
| 9.5 अन्य | परीक्षण के दौरान परीक्षण कक्ष का दरवाजा खोलने से कक्ष में तापमान और आर्द्रता में उतार-चढ़ाव होगा;यदि दरवाजा कई बार खोला जाता है या लंबे समय तक खुला छोड़ दिया जाता है या परीक्षण के दौरान परीक्षण नमूना नमी का उत्सर्जन करता है, तो प्रशीतन प्रणाली हीट एक्सचेंजर जम सकता है और काम नहीं करता है। |
