| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन559-1 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |

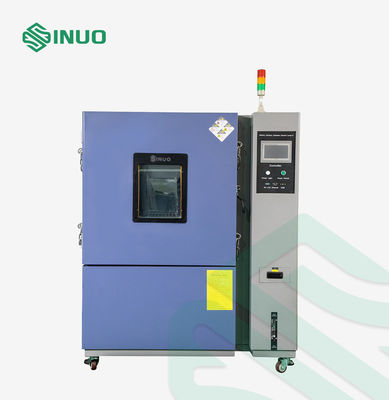

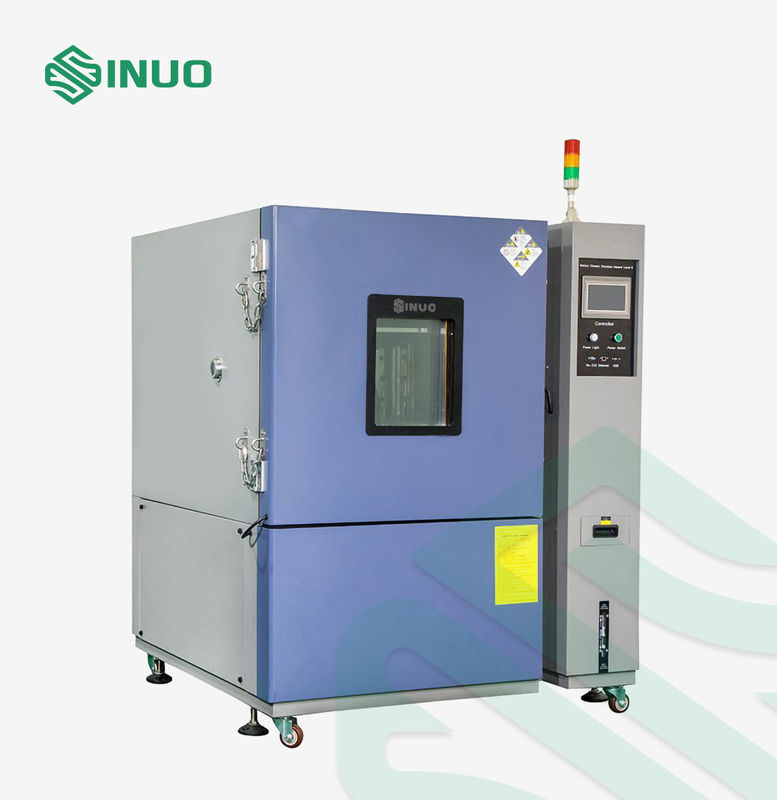

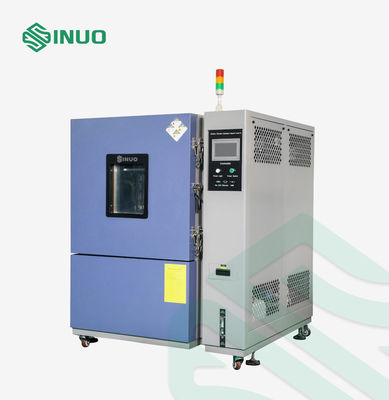

UL2580 EV लिथियम बैटरी सेल थर्मल साइकलिंग परीक्षण उपकरण
अनुपालन मानक और खंड
इलेक्ट्रिक वाहनों में उपयोग के लिए यूएल 2580 बैटरीअनुलग्नक B2.6 और अनुलग्नक D3.8
आईईसी 62133-2012
उल 1642, यूएन38.3
उपकरण अवलोकन
हीटिंग और कूलिंग सिस्टममुख्य रूप से बिजली और इलेक्ट्रॉनिक उत्पादों, घटकों और अन्य सामग्रियों के उच्च निम्न तापमान परीक्षण, तापमान वैकल्पिक, नम गर्मी परीक्षण, पर्यावरण अनुकरण विश्वसनीयता परीक्षण आदि के लिए उपयोग किया जाता है।
यह परीक्षण उपकरण प्रोग्राम करने योग्य उच्च सटीकता माइक्रो कंप्यूटर नियंत्रक, 7-इंच टीएफटी रंग एलसीडी टच स्क्रीन, और इंटेलिजेंट सॉफ़्टवेयर को गोद लेता है, जो आसान और मानवीय संचालन प्राप्त कर सकता है।
तकनीकी मापदंड
| वॉल्यूम और आयाम | |
| प्रभावी मात्रा | 150L (अनुकूलित किया जा सकता है) |
| आंतरिक आयाम | W500 मिमी * H600 मिमी * D500 मिमी (अनुकूलित किया जा सकता है) |
| समग्र आयाम |
W700mm * H1750mm * D1570mm (अनुकूलित किया जा सकता है) कृपया टिप्पणी करें: सटीक समग्र आयाम pls अंतिम डिजाइन ड्राइंग को देखें! |
| प्रदर्शन | |
| स्थिति |
पर्यावरण तापमान के तहत एयर कूलिंग प्रकार। + 5 ℃ ～ + 35 ℃, सापेक्षिक आर्द्रता ≤85%। कोई भार नहीं (परीक्षण क्षेत्र में नमूने के बिना) |
| अस्थायी।सीमा | -40 ℃ ~ + 150 ℃ |
| अस्थायी।अस्थिरता | ± 0.5 ℃ |
| अस्थायी।विचलन | ±2.0℃ |
| अस्थायी।वर्दी | ≤2.0℃ |
| अस्थायी।ताप समय | -40 ℃ से 80 ℃ तक, पूर्ण श्रेणी गैर-रैखिक औसत लगभग 5 ℃ / मिनट, कोई भार नहीं |
| अस्थायी।ठंड का समय | 80 ℃ से -40 ℃ तक, पूर्ण श्रेणी के गैर-रैखिक औसत लगभग 5 ℃ / मिनट, कोई भार नहीं |
| अस्थायी।ओवरशूट | ±2℃ |
| मैक्स।लोड हो रहा है | नहीं |
| आर्द्रता रेंज | 20％आरएच～98％आरएच |
| आर्द्रता में उतार-चढ़ाव | ±2.5% आरएच |
| आर्द्रता विचलन | >75% आरएच: ≤+2, -3% आरएच, <75% आरएच:≤±5%आरएच |
| लगातार मैक्स।ताप भार |
नहीं
|
|
तापमान आर्द्रता नियंत्रण आरेख
|
|
| शोर | ≤70dB (ए स्तर) |
| संरचना और सामग्री | |
| बाहरी चैंबर | डबल इलेक्ट्रोस्टैटिक राल उच्च तापमान पेंट जस्ती शीट को अपनाएं। |
| आंतरिक कक्ष |
1.2 मिमी मोटी एसयूएस # 304 उच्च और निम्न तापमान वाला आंतरिक कक्ष प्रतिरोध स्टेनलेस स्टील।2 मिमी मोटी #304 स्टेनलेस के साथ नीचे स्टील, उच्च शक्ति वर्ग ट्यूब कनेक्शन सुदृढीकरण के साथ, 250KG / ㎡ . के साथ लोडिंग क्षमता |
| इन्सुलेशन सामग्री | 100 मिमी की मोटाई के साथ लौ retardant उच्च शक्ति पु पॉलीयूरेथेन फोम इन्सुलेशन सामग्री को अपनाने, गर्मी संरक्षण गुणांक 0.0212kcal / Mohr से कम। |
| कक्ष द्वार | सिंगल ओपन डोर, डोर साइज: W500XH600mm। |
| अवलोकन खिड़की | दरवाजे पर वैक्यूम ग्लास अवलोकन खिड़की (W300 xH400mm) के साथ;और इलेक्ट्रिक हीट प्रतिरोधी, एंटी-फ्रॉस्टिंग, एंटी-कंडेनसिंग उपकरणों के साथ दरवाजा फ्रेम, परीक्षण के तहत नमूने का स्पष्ट अवलोकन सुनिश्चित करता है |
| परीक्षण छेद | चैम्बर के बाईं ओर एक ￠50mm परीक्षण छेद, सिलिकॉन सील और स्टेनलेस स्टील कवर के साथ। |
| सील | उच्च सीलिंग प्रदर्शन के साथ मूल आयातित सिलिकॉन रबर पट्टी को अपनाएं |
| नमूना धारक | SUS#304 स्टेनलेस स्टील नमूना धारक, 2 परतें, लदान क्षमता: 50KG/परत। |
| दबाव संतुलन पोर्ट | दबाव अंतर से बचने के लिए स्थापित यांत्रिक दबाव क्लोज टाइप बैलेंस डिवाइस उच्च तापमान करते समय परीक्षण कक्ष की ताकत को प्रभावित करता है।उच्च आर्द्रता परीक्षण। |
| चैंबर के अंदर प्रकाश | अवलोकन विंडो के अंदर एक फिलिप ब्रांड ऊर्जा बचत प्रकाश (9W) के साथ |
