| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन558 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

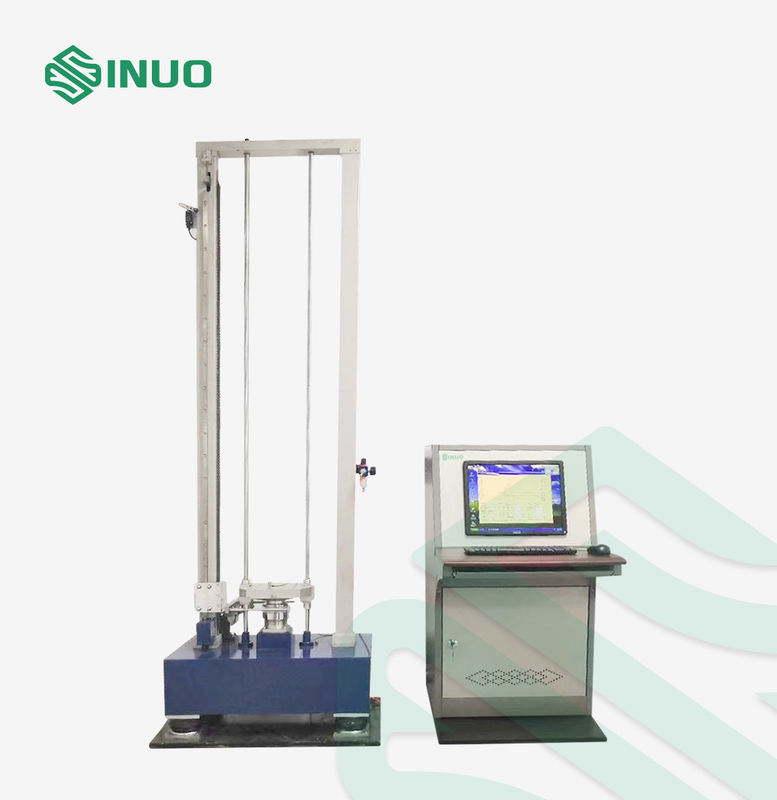

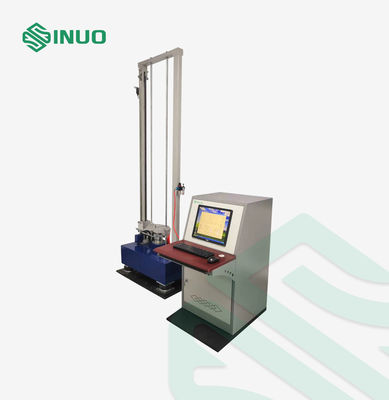

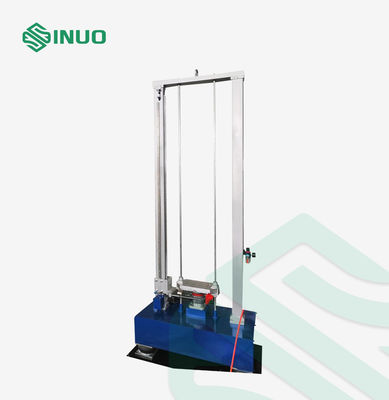

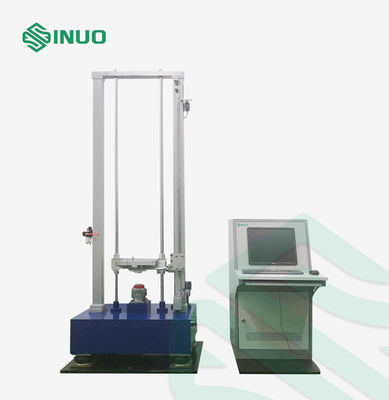

UL2580 EV लिथियम बैटरी एक्सेलेरेशन मैकेनिकल शॉक टेस्टिंग उपकरण
अनुपालन मानक और खंड
इलेक्ट्रिक वाहनों में उपयोग के लिए यूएल 2580 बैटरीअनुलग्नक बी2.2 और अनुलग्नक डी 3.5
आईईसी 62133-2012
उल 1642, यूएन38.3
उपकरण अवलोकन
नमूने और प्रतिबंध:नई ऊर्जा लिथियम बैटरी, इलेक्ट्रॉनिक उत्पाद, एयरोस्पेस, जहाज निर्माण, सैन्य उद्योग, ऑटो पार्ट्स, आदि।
आवेदन पत्र:त्वरण शॉक टेस्ट बेंच मुख्य रूप से नई ऊर्जा लिथियम बैटरी, इलेक्ट्रॉनिक उत्पादों, एयरोस्पेस, जहाज निर्माण, सैन्य उद्योग, ऑटो पार्ट्स और परिवहन के क्षेत्र में सदमे प्रतिरोध परीक्षणों के लिए उपयुक्त है।
परीक्षण सिद्धांत:
यह आधा साइन वेव, स्क्वायर वेव, सॉटूथ वेव आदि के साथ सामान्य शॉक टेस्ट कर सकता है, वास्तविक पर्यावरण शॉक स्थितियों के तहत उत्पादों का अनुकरण कर सकता है, इस प्रकार उत्पादों और पैकेज संरचना में सुधार कर सकता है।
संरचना:तल-खड़ी संरचना
पर्यावरण का प्रयोग करें:
1. बिजली की आपूर्ति: एसी 380 वी ± 10%, 50/60 हर्ट्ज बिजली
2. संपीड़ित हवा: 0.5～0.8MPa
3. तापमान: आरटी～40 ℃
4. आर्द्रता: ＜85RH%
तकनीकी मापदंड
| नियंत्रण और संचालन | औद्योगिक नियंत्रण प्रणाली, कंप्यूटर संचालन |
| बेंच आयाम | 200x200 मिमी |
| मैक्स।भार क्षमता | 10 किग्रा |
| शॉक पीक त्वरण | आधा साइनसोइडल तरंग 30～600G |
| नाड़ी अवधि | आधा साइनसोइडल तरंग: 0.6～20ms |
| त्वरण सहिष्णुता | ≤10% |
| गति परिवर्तन | ≤10% |
| तालिका पार्श्व अनुपात | ≤10% |
| संपीड़ित हवा | 0.5～0.8 एमपीए |
| माप प्रणाली | |
| 1, इनपुट चैनल: 4 चैनल, समर्थन वोल्टेज, आईईपीई सिग्नल सीधी पहुंच | |
| 2,1 मेगाहर्ट्ज नमूना आवृत्ति: 1 मेगाहर्ट्ज तक | |
| 3, पल्स अवधि: 0.1—100ms | |
| 4, अधिकतम त्वरण: 10000G | |
| 5, संचार इंटरफ़ेस: USB2.0 | |
| 6, वोल्टेज रेंज: -10VPEAK～+10 VPEAK | |
| 7, मानक अनुपालन: आईएसओ, एमआईएल-एसटीडी -810, या अनुकूलित मानकों | |
| 8, ऑपरेटिंग सिस्टम: माइक्रोसॉफ्ट विंडोज 2000/XP/7 | |
| 9, विश्लेषण समारोह: प्रभाव माप विश्लेषण, प्रभाव प्रतिक्रिया स्पेक्ट्रम विश्लेषण, नाड़ी विश्लेषण, प्रभाव क्षति सीमा विश्लेषण, सहायक बल विरूपण, प्रभाव प्रतिक्रिया समय डोमेन गणना, एफएफटी विश्लेषण, आदि। | |
| accelerometer | |
| आउटपुट का तरीका: चार्ज प्रकार | |
| संवेदनशीलता: 3.93pC/g | |
| फ़्रिक्वेंसी रेंज: 0.5～12 किलोहर्ट्ज़ | |
| त्वरण रेंज: ± 2500G | |
| आयाम तथा वजन | डीडब्ल्यूएच = 1750x1800x2650 मिमी, 3100 किग्रा |
