IPX1 IPX7 IEC 60529 परीक्षण उपकरण जल प्रवेश सुरक्षा परीक्षण उपकरण

IEC 60529 IPX1 से IPX7 व्यापक जल प्रवेश परीक्षण उपकरण

अनुपालन मानक और खंड

IEC60529:2013 "संलग्नक (आईपी कोड) द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री" IPX1, IPX2, IPX3, IPX4, IPX5, IPX6 और IPX7।

उपकरण अवलोकन

आवेदन पत्र:

इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पादों, ऑटोमोबाइल, मोटरसाइकिल भागों, घरेलू उपकरणों, मुहरों और लैंप के लिए संलग्नक के सुरक्षात्मक प्रदर्शन को सत्यापित करने के लिए:

IPX1 और IPX2 डिग्री पर पानी टपकता है

IPX3 और IPX4 डिग्री पर पानी का छिड़काव और छींटे।

डिग्री IPX5 और IPX6 पर जल जेट

IPX7 डिग्री पर पानी में अस्थायी विसर्जन

सिद्धांत:सुनिश्चित करें कि पानी की आपूर्ति के प्रवाह को नियंत्रित करके पानी के ड्रिप, पानी के स्प्रे या पानी के जेट की गति मानक आवश्यक मूल्य तक पहुंच जाए, और पानी में डूबे हुए नमूने की गहराई को नियंत्रित करके बराबर दबाव प्राप्त करें, पानी का एक समान प्रवाह या पूरे पर दबाव पैदा करें बाड़े का क्षेत्र।

नमूने और प्रतिबंध:इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पाद, ऑटोमोबाइल, मोटरसाइकिल के पुर्जे, घरेलू उपकरण, संचार उत्पाद, बाहरी प्रकाश व्यवस्था और सिग्नल डिवाइस आदि।

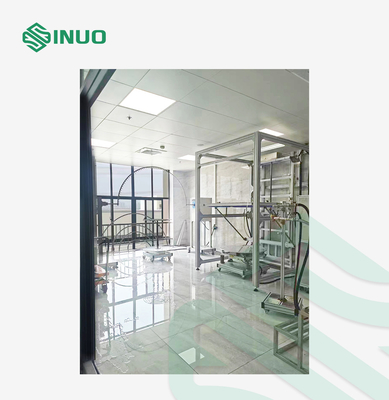

संरचना:परीक्षण उपकरण में एक ड्रिप तंत्र, एक दोलन तंत्र, एक जल जेट तंत्र, एक विसर्जन टैंक, एक विद्युत नियंत्रण कैबिनेट और एक टर्नटेबल होता है।ड्रिप बॉक्स का ब्रैकेट वॉल-हैंगिंग है और एंटी-ड्रॉप फ़ंक्शन के साथ है, जो मोटर द्वारा स्वचालित रूप से नियंत्रित किया जा सकता है।ऑसिलेटिंग मैकेनिज्म का एक सिरा दीवार पर लगा होता है, और ऑसिलेटिंग मैकेनिज्म का दूसरा सिरा फ्लोर सपोर्ट पर फिक्स होता है, ट्यूब मोटर ड्राइविंग के कारण ऑसिलेट होती है।नोज़ल फ़्लोर स्टैंड सपोर्ट पर फिक्स है।पानी की टंकी और विद्युत नियंत्रण भाग एकीकृत हैं, नमूना टोकरी उठाने को विद्युत लहरा द्वारा संचालित किया जाता है।टर्नटेबल की घूर्णन गति समायोज्य है, आईपीएक्स 1 ~ आईपीएक्स 6 परीक्षण के लिए प्रयोग की जाती है, और आईपीएक्स 2 परीक्षण के लिए उपयोग किए जाने वाले 15 डिग्री झुकाया जा सकता है।परीक्षण उपकरण पिनहोल रुकावट को रोकने के लिए एक पानी फिल्टर सफाई उपकरण से लैस है।यह पूरा सिस्टम ओपन टाइप स्ट्रक्चर को अपनाता है।

पर्यावरण का प्रयोग करें:

बिजली की आपूर्ति: एसी 380 वी ± 5% / 50 हर्ट्ज, 10 केवीए, या ग्राहक की स्थानीय बिजली आपूर्ति आवश्यकताओं से मेल खाते हैं।

जगह का उपयोग करें: तापमान 15-35 डिग्री सेल्सियस, सापेक्षिक आर्द्रता 25%-75%, वायुमंडलीय दबाव 86 ~ 106kpa (860 mbar -1060 mbar), प्रकाश और जलरोधक रिसाव स्विच (या सॉकेट) से लैस होना चाहिए, जमीन की जरूरत है समतल हो, और पानी का सेवन और जल निकासी का कार्य अच्छा होना चाहिए।

जल स्रोत: साफ पानी या नल का पानी बिना अशुद्धियों के, पानी की सफाई फिल्टर से लैस।

तकनीकी मापदंड

1. विद्युत नियंत्रण कैबिनेट और जल विसर्जन टैंक
विद्युत नियंत्रण कैबिनेट	फ्लो डिटेक्शन: इलेक्ट्रॉनिक फ्लो मीटर फ्लो सिग्नल फीडबैक फ्लो सेटिंग: टच स्क्रीन पर सेट करें नियंत्रक: मित्सुबिशी पीएलसी मानव मशीन इंटरफ़ेस: 7 इंच, रंग टच स्क्रीन नियंत्रण समारोह: निरंतर वर्तमान पानी की आपूर्ति, निरंतर दबाव पानी की आपूर्ति, ऊर्ध्वाधर ड्रिप वर्षा नियंत्रण, वर्षा नियंत्रण, जल स्प्रे और जेट नियंत्रण, टर्नटेबल रोटेशन नियंत्रण, परीक्षण समय नियंत्रण। संरक्षण समारोह: रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण
आवेदन रेंज	IPX1-6 परीक्षण, IPX7 जल विसर्जन परीक्षण के लिए जल आपूर्ति और नियंत्रण
जल आपूर्ति विधि	निरंतर प्रवाह जल आपूर्ति, निरंतर दबाव जल आपूर्ति
जल आपूर्ति नियंत्रण प्रक्रिया	उपयोगकर्ता द्वारा टच स्क्रीन पर प्रवाह और दबाव मान सेट करने के बाद इलेक्ट्रॉनिक फ्लो मीटर और डिजिटल प्रेशर गेज वास्तविक समय में वर्तमान मूल्यों की निगरानी करते हैं, डेटा को डेटा रूपांतरण के माध्यम से पीएलसी में पढ़ा जाता है, और फिर पानी पंप की गति को आवृत्ति के माध्यम से समायोजित किया जाता है। कनवर्टर।प्रणाली में जल आपूर्ति के दो चैनल हैं: एक बड़ी प्रवाह शाखा और एक छोटी प्रवाह शाखा।
बड़ी प्रवाह शाखा	◆ IPX5/6 मजबूत जल जेट परीक्षण के लिए लागू ◆ प्रवाह सीमा: 10-100L/मिनट ◆ प्रवाह सटीकता: ± 0.5L/मिनट ◆ प्रवाहमापी: टरबाइन प्रवाहमापी ◆ पानी पंप: स्टेनलेस स्टील केन्द्रापसारक पम्प
लघु प्रवाह शाखा	◆ IPX1/2/3/4 पानी स्प्रे परीक्षण के लिए लागू ◆ प्रवाह सीमा: 1-10L/मिनट ◆ प्रवाह सटीकता: ± 0.5L/मिनट ◆ प्रवाहमापी: छोटे टरबाइन प्रवाहमापी ◆ पानी पंप: स्टेनलेस स्टील केन्द्रापसारक पानी पंप ◆ दबाव सीमा: 0.1-3 किग्रा / सेमी 2 ◆ दबाव प्रदर्शन: डिजिटल प्रदर्शन, डिजिटल दबाव नापने का यंत्र का उपयोग कर
विसर्जन टैंक / जल संग्रहण टैंक	◆ IPX1-6 परीक्षण और IPX7 जल विसर्जन परीक्षण की जल आपूर्ति के लिए इस्तेमाल किया जा सकता है ◆ मात्रा: 500L ◆ टैंक का आकार: W600mmXD600mmXH1400mm ◆ अवलोकन खिड़की: टेम्पर्ड ग्लास खिड़की ◆ अवलोकन विंडो का आकार: W200mmXH1250mm ◆ गहराई नापने का यंत्र: स्टेनलेस स्टील पैमाने ◆ स्केल लंबाई: 1300mm, संकल्प 1mm ◆ स्तर नियंत्रण: फ्लोट स्विच + अतिप्रवाह ट्यूब
जल आपूर्ति पाइपलाइन	सिस्टम की पानी की आपूर्ति प्रत्येक उपकरण को पीवीसी होसेस के माध्यम से साइट लेआउट के अनुसार वितरित की जाती है, प्रत्येक उपकरण के अलग-अलग विद्युत चुम्बकीय जल वाल्व द्वारा नियंत्रित किया जाता है।जल आपूर्ति पाइपलाइन एक नाली वाल्व के साथ स्थापित है।परीक्षण पूरा होने के बाद, पानी के पाइप में पानी अपने आप निकल जाता है।
फ़िल्टर	स्टेनलेस स्टील आवरण, ठीक फिल्टर तत्व
सुरक्षा संरक्षण	चरण अनुक्रम संरक्षण, रिसाव संरक्षण, पानी की कमी संरक्षण, असामान्य सुरक्षा

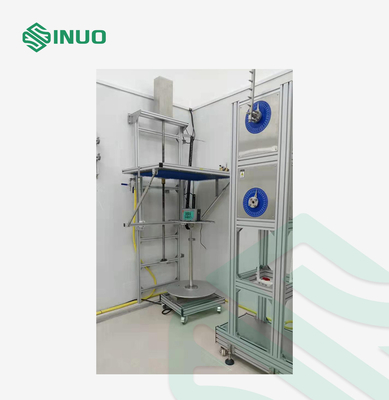

2. IPX1/2 वर्टिकल वॉटर ड्रिप बॉक्स टेस्ट डिवाइस
ड्रिप क्षेत्र	डब्ल्यूडी = 1000 × 1000 मिमी, अन्य आकार अनुकूलित किए जा सकते हैं
ड्रिप ऊंचाई	नमूने के लिए सुई की 200 मिमी की दूरी इन्फ्रारेड सेंसर द्वारा स्वचालित रूप से मापी जाती है
ड्रिप गति / जल प्रवाह	1+0.5 0mm/min या 3+0.5 0mm/min स्विच करने योग्य, वर्षा को डिजिटल रूप से नियंत्रित किया जाता है
सुई पिनहोल एपर्चर	Φ0.4 मिमी
ड्रिप होल स्पेसिंग	20 मिमी × 20 मिमी
ड्रिप बॉक्स उठाना	मोटर द्वारा संचालित, 1100-1800 मिमी से समायोज्य, स्क्रू गाइड चिकनी उठाने और स्वयं लॉकिंग सुनिश्चित करता है
परीक्षण समय	0-99.9min, पूर्व निर्धारित किया जा सकता है

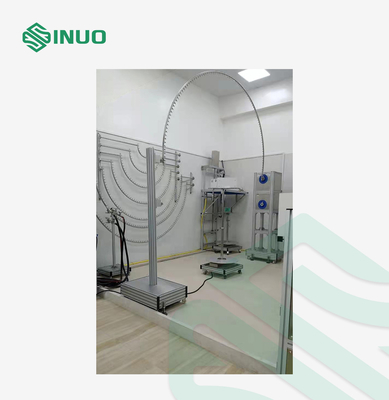

3. IPX3/4 ऑसिलेटिंग ट्यूब वाटर स्प्रे टेस्ट डिवाइस
ऑसिलेटिंग ट्यूब त्रिज्या	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm वैकल्पिक हैं, स्टेनलेस स्टील से बने हैं
सुई पिनहोल एपर्चर	Φ0.4 मिमी
स्प्रे छेद वितरण	IPX3: केंद्र बिंदु (120°) के दोनों ओर 60° के चाप पर IPX4: अर्धवृत्त के पूरे 180° पर छेद रिक्ति: 50 मिमी
IPX3/4 स्विचिंग	एक निश्चित संख्या में ब्लाइंड होल सुइयों या थ्रू-होल सुइयों को बदलकर स्विच करना
दोलन कोण	IPX3:120°(±60°); IPX4:350°(±175°)
दोलन गति	IPX3:4s /चक्र(2×120°); IPX4:12s /चक्र(2×350°);
पानी का प्रवाह	1-10 एल / मिनट समायोज्य
परीक्षण समय	0.01S ~ 99.9 मिनट, प्रीसेट किया जा सकता है
4. IPX3/4 हैंड-हेल्ड वॉटर स्प्रे नोज़ल
स्प्रे नोजल के पैरामीटर	बाहरी व्यास: Ф102mm, गोलाकार व्यास: SФ75.5mm, केंद्र में 1 छेद, 30 ° पिच पर 12 छेदों के 2 आंतरिक घेरे, 15 ° पिच पर 24 छेदों के 4 बाहरी घेरे, Ф0.5mm के कुल 121 छेद, से बने पीतल।
पानी का प्रवाह	10 एल / मिनट ± 5%, फ्लो मीटर रोटामीटर के माध्यम से मैन्युअल रूप से समायोज्य है, इलेक्ट्रॉनिक फ्लोमीटर वैकल्पिक हो सकता है
दबाव	50 ~ 150 केपीए, दबाव नापने का यंत्र मापने की सीमा: 0 ~ 0.25 एमपीए
मूविंग शील्ड	एल्यूमीनियम से बना, वियोज्य हो सकता है
जल छिड़काव की दिशा	पानी का छिड़काव कोण समायोज्य हो सकता है, IPX 3 और 4 स्प्रे नोजल IPX 5 और 6 नली नोजल के साथ समान समर्थन साझा करता है
परीक्षण अवधि	0.01S ~ 99.9 मिनट, प्रीसेट किया जा सकता है
5. IPX5/6 हैंड-हेल्ड वॉटर जेट नोज़ल
नली नोजल के पैरामीटर	IPX5: Ф6.3mm;IPX6: Ф12.5mm
पानी का प्रवाह	IPX5: 12.5±0.625L/मिनट;आईपीएक्स 6: 100 ± 5 एल / मिनट, फ्लो मीटर मैन्युअल रूप से रोटामीटर के माध्यम से समायोज्य है, इलेक्ट्रॉनिक फ्लोमीटर वैकल्पिक हो सकता है
नोज़ल से एन्क्लोज़र सतह तक की दूरी	2.8m ((नोज़ल से टर्नटेबल की केंद्र सतह तक की दूरी, मानक के लिए 2.5-3m की आवश्यकता होती है)
जल जेटिंग दिशा	पानी छिड़काव कोण समायोज्य हो सकता है
नोजल फिक्स्ड विधि	आईपीएक्स 5 और 6 नली नोजल और आईपीएक्स 3 और 4 स्प्रे नोजल एक ही समर्थन पर तय किए गए हैं
निपीडमान	0 ~ 0.25 एमपीए, प्रदर्शित किया जा सकता है
परीक्षण अवधि	0.01S~99.9min, प्रीसेट किया जा सकता है

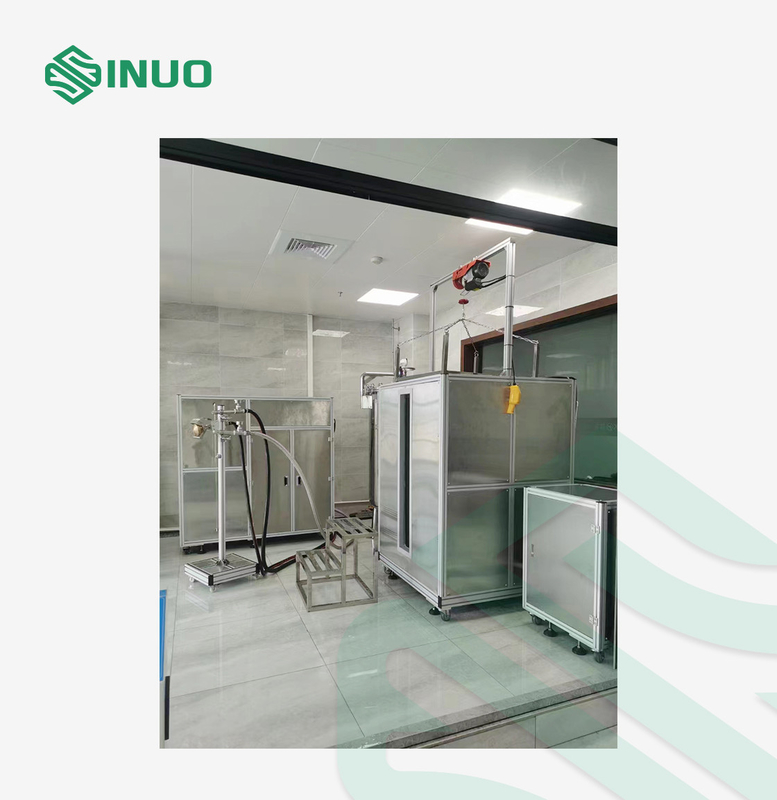

6. IPX7 अस्थायी विसर्जन कक्ष
चैंबर का आकार और मात्रा	भीतरी कक्ष का आकार: WDH=600*600mm*1400mm,500L
उच्चतम परीक्षण पानी की गहराई	1200 मिमी, पैमाने के साथ, पैमाने का संकल्प: 1 मिमी
टोकरी का आकार	स्टेनलेस स्टील हैंगिंग बास्केट: WD=500×500mm
भारोत्तोलन नियंत्रण	विद्युत उछाल द्वारा नियंत्रित
परीक्षण अवधि	मैन्युअल रूप से नियंत्रित करें
अवलोकन खिड़की	टेम्पर्ड ग्लास विंडो, विंडो का आकार: W200mmXH1200mm
7. टर्नटेबल
व्यास	Φ600 मिमी
घूमने की रफ़्तार	1r/मिनट
सहनशक्ति	≤50 किग्रा
अन्य सुविधाओं	जलरोधक, समर्थन फ्रेम उठाने के साथ 15 डिग्री झुकाया जा सकता है
