| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4416 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट/माह |

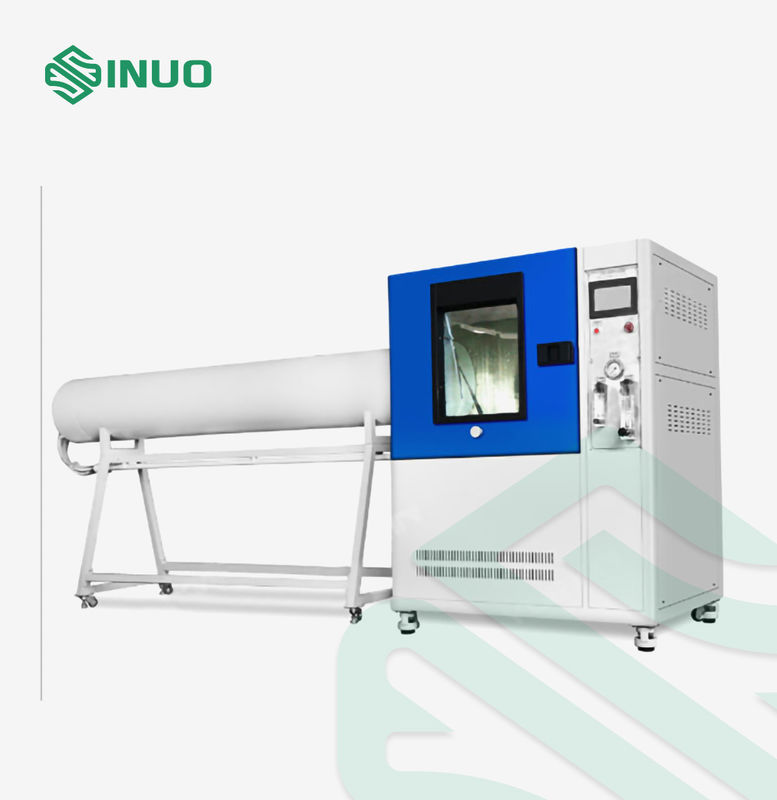

IEC 60529 IPX3 से IPX6 वाटर स्प्रे जेट नोजल आईपी कोड टेस्टिंग चैंबर
अनुपालन मानक और खंड
IEC60529:2013 "संलग्नक द्वारा प्रदान की गई सुरक्षा की डिग्री (आईपी कोड)" IP5 और IP6
उपकरण अवलोकन
पर्यावरण का प्रयोग करें:
बिजली की आपूर्ति: AC220V ± 5%/50 हर्ट्ज, 10 केवीए, या ग्राहक की स्थानीय बिजली आपूर्ति आवश्यकताओं से मेल खाते हैं।
उपयोग की जगह: तापमान 15-35 डिग्री सेल्सियस, सापेक्षिक आर्द्रता 25% -75%, वायुमंडलीय दबाव 86 ~ 106kpa (860 एमबार -1060 एमबार), प्रकाश और जलरोधक रिसाव स्विच (या सॉकेट) से सुसज्जित होना चाहिए, जमीन की जरूरत है समतल हो, और पानी का सेवन और जल निकासी कार्य अच्छा होना चाहिए।
जल स्रोत: साफ पानी या अशुद्धियों के बिना नल का पानी, पानी की सफाई फिल्टर से लैस।
नमूने और प्रतिबंध:इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पाद, ऑटोमोबाइल, मोटरसाइकिल के पुर्जे, घरेलू उपकरण, संचार उत्पाद, बाहरी प्रकाश व्यवस्था और सिग्नल डिवाइस आदि।
संरचना:परीक्षण उपकरण में एक चेसिस, एक ऑसिलेटिंग ट्यूब वॉटर स्प्रेइंग मैकेनिज्म, एक वॉटर जेटिंग मैकेनिज्म, एक टनल, एक इलेक्ट्रिकल कंट्रोल कैबिनेट और एक टर्नटेबल होता है।आंतरिक कक्ष के बीच में दोलन तंत्र स्थापित किया गया है, आंतरिक कक्ष की साइड की दीवारों पर दो छोर तय किए गए हैं।वाटर जेटिंग मैकेनिज्म बाईं ओर स्थित है और लंबी सुरंग के माध्यम से आंतरिक कक्ष से जुड़ा है, जो नोजल और नमूने के बीच की दूरी सुनिश्चित करता है।नमूना टर्नटेबल पर रखा गया है, टर्नटेबल मोटर ड्राइविंग द्वारा 1r / मिनट की रोटेशन गति से घूमने के कारण होता है, जिससे नमूना के बाड़े को सभी दिशाओं में विभाजित किया जा सके या सभी व्यावहारिक दिशाओं से छिड़काव किया जा सके;और टर्नटेबल की ऊंचाई को सुई से नमूने तक परीक्षण दूरी से मिलान करने के लिए मैन्युअल रूप से समायोजित किया जा सकता है।पिनहोल की रुकावट को रोकने के लिए यह पूरा सिस्टम वाटर फिल्ट्रेशन क्लीनिंग डिवाइस से लैस है।और परीक्षण प्रणाली कक्ष प्रकार की संरचना को अपनाती है।
आवेदन पत्र:इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पादों, ऑटोमोबाइल, मोटरसाइकिल के पुर्जों, घरेलू उपकरणों, सील और लैंप के तहत पानी के छिड़काव और आईपीएक्स 3 और आईपीएक्स 4 डिग्री पर और आईपीएक्स 5 और आईपीएक्स 6 डिग्री पर पानी के जेट के लिए बाड़े के सुरक्षात्मक प्रदर्शन को सत्यापित करने के लिए।
सिद्धांत:सुनिश्चित करें कि पानी के स्प्रे और पानी की जेट गति पानी की आपूर्ति प्रवाह को नियंत्रित करके मानक आवश्यक मूल्य तक पहुंचती है, नमूने के बाड़े को सभी दिशाओं में छिड़का जाता है या सभी व्यावहारिक दिशाओं से छिड़काव किया जाता है।
तकनीकी मापदंड
| IPX3 और IPX4 ऑसिलेटिंग ट्यूब वॉटर स्प्रेइंग | |
| ऑसिलेटिंग ट्यूब | R400, R200 वैकल्पिक है, स्टेनलेस स्टील से बना है |
| सुई पिनहोल एपर्चर | 0.4 मिमी |
| स्प्रे छेद वितरण |
IPX3: केंद्र बिंदु के दोनों ओर 60° के चाप पर (120°) IPX4: अर्धवृत्त के पूरे 180° पर छेद रिक्ति: 50 मिमी |
| IPX3 / 4 स्विचिंग | एक निश्चित संख्या में ब्लाइंड होल सुइयों या थ्रू-होल सुइयों को बदलकर स्विच करना |
| दोलन ट्यूब स्विंग कोण | IPX3:120°(±60°)； IPX4:350°(±175°) |
| दोलन ट्यूब स्विंगरफ़्तार |
आईपीएक्स 3: 4 एस / चक्र (2 × 120 डिग्री); आईपीएक्स 4: 12 एस / चक्र (2 × 350 डिग्री); |
| पानी का प्रवाह | 1-10L / मिनट समायोज्य |
| IPX5 और IPX6 नली नोजल वॉटर जेटिंग | |
| जल जेटिंग दिशा | क्षैतिज |
| नोजल आंतरिक व्यास | IPX5:Ф6.3mm；IPX6:Ф12.5mm |
| जल प्रवाह दर | आईपीएक्स 5: 12.5 ± 0.625 एल / मिनट;आईपीएक्स 6: 100 ± 5 एल / मिनट, फ्लो मीटर मैन्युअल रूप से रोटामीटर के माध्यम से समायोज्य है |
| नोजल से एनक्लोजर सरफेस तक की दूरी | 2.8m ((नोजल से टर्नटेबल की केंद्र सतह तक की दूरी, मानक के लिए 2.5-3m की आवश्यकता होती है) |
| नोजल फिक्स्ड मेथड | यांत्रिक फिक्सिंग |
| सामान्य | |
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली |
| चैंबर का आकार |
आंतरिक आकार: डब्ल्यूडीएच = 900 × 900 मिमी × 1050 मिमी बाहरी आकार: WDH=1380×3800mm×1950mm |
| निपीडमान | 0 ~ 0.25 एमपीए, प्रदर्शित किया जा सकता है |
| परीक्षण अवधि | 0.01S～99.9 मिनट, प्रीसेट किया जा सकता है |
| टर्नटेबल | व्यास: Φ400 मिमी;रोटेशन की गति: 1r / मिनट, 4 कोणों पर रुक सकता है, उठाने की ऊँचाई: 350-600 मिमी, असर क्षमता: ≤50kgs |
| चैंबर सामग्री | भीतरी कक्ष और सुरंग स्टेनलेस स्टील के बने होते हैं |
| जल परिसंचरण प्रणाली | परीक्षण कक्ष में संसाधित किया जाता है, उपकरण में एक अंतर्निहित पानी की टंकी होती है, पानी को पुनर्नवीनीकरण किया जा सकता है।और आंतरिक कक्ष में एक पानी इकट्ठा करने वाला उपकरण होता है, चेसिस के माध्यम से परीक्षण पानी स्वचालित रूप से जल भंडारण टैंक में एकत्र किया जाता है।पानी की टंकी में फ्लोट वाल्व के माध्यम से पानी के इनलेट को स्वचालित रूप से नियंत्रित किया जा सकता है, सिस्टम उच्च और निम्न जल स्तर अलार्म डिटेक्शन अलार्म दे सकता है, जो सूखे पानी की कमी के कारण पंप को क्षतिग्रस्त होने से प्रभावी ढंग से रोक सकता है।इसके अलावा, पानी की इनलेट स्थिति में एक सफाई फिल्टर डिवाइस है। |
| सुरक्षा संरक्षण | चरण अनुक्रम संरक्षण, रिसाव संरक्षण, पानी की कमी संरक्षण, असामान्य सुरक्षा। |
