IPX1 IPX2 जल प्रवेश परीक्षण उपकरण लंबवत ड्रिप वर्षा परीक्षण उपकरण

IEC 60529 IPX1 IPX2 वाटर इनग्रेस वर्टिकल ड्रिप टेस्टिंग इक्विपमेंट


अनुपालन मानक और खंड


IEC60529:2013 "संलग्नक (आईपी कोड) द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री" IPX1 और IPX2

उपकरण अवलोकन

 नमूने और प्रतिबंध:इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पाद, ऑटोमोबाइल, मोटरसाइकिल के पुर्जे, संचार उत्पाद, घरेलू उपकरण, बाहरी प्रकाश व्यवस्था और सिग्नल डिवाइस आदि।

संरचना:परीक्षण उपकरण में एक ड्रिप तंत्र, एक विद्युत नियंत्रण कैबिनेट और एक टर्नटेबल होता है।ड्रिप बॉक्स का ब्रैकेट वॉल-हैंगिंग है और एंटी-ड्रॉप फ़ंक्शन के साथ है, जो मोटर द्वारा स्वचालित रूप से नियंत्रित किया जा सकता है।टर्नटेबल की घूर्णन गति 1r/मिनट है, जिसका उपयोग IPX1 परीक्षण के लिए किया जाता है;टर्नटेबल को 15° झुकाया जा सकता है, जिसका उपयोग IPX2 परीक्षण के लिए किया जाता है।परीक्षण उपकरण पिनहोल रुकावट को रोकने के लिए एक पानी फिल्टर सफाई उपकरण से लैस है।यह पूरा सिस्टम ओपन स्ट्रक्चर को अपनाता है।

आवेदन पत्र:डिग्री IPX1 और IPX2 पर पानी के टपकने के तहत इलेक्ट्रॉनिक और इलेक्ट्रिकल उत्पादों, ऑटोमोबाइल, मोटरसाइकिल के पुर्जे, घरेलू उपकरण, सील और लैंप के लिए बाड़े के सुरक्षात्मक प्रदर्शन को सत्यापित करने के लिए।

सिद्धांत:सुनिश्चित करें कि पानी की आपूर्ति के प्रवाह को नियंत्रित करके टपकने की गति मानक आवश्यक मूल्य तक पहुँच जाती है, परीक्षण उपकरण बाड़े के पूरे क्षेत्र में पानी की बूंदों का एक समान प्रवाह उत्पन्न कर सकते हैं।

पर्यावरण का प्रयोग करें:बिजली की आपूर्ति: एसी 380 वी ± 5% / 50 हर्ट्ज, 3 केवीए, या ग्राहक की स्थानीय बिजली आपूर्ति आवश्यकताओं से मेल खाते हैं।
जगह का उपयोग करें: तापमान 15-35 डिग्री सेल्सियस, सापेक्षिक आर्द्रता 25%-75%, वायुमंडलीय दबाव 86 ~ 106kpa (860 mbar -1060 mbar), प्रकाश और जलरोधक रिसाव स्विच (या सॉकेट) से लैस होना चाहिए, जमीन की जरूरत है समतल हो, और पानी का सेवन और जल निकासी का कार्य अच्छा होना चाहिए।
जल स्रोत: साफ पानी या नल का पानी बिना अशुद्धियों के, पानी की सफाई फिल्टर से लैस।

तकनीकी मापदंड

नियंत्रण और संचालन	पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली
ड्रिप क्षेत्र	डब्ल्यूडी = 1000 × 1000 मिमी, अन्य आकार अनुकूलित किए जा सकते हैं
ड्रिप ऊंचाई	नमूने के लिए सुई की 200 मिमी की दूरी इन्फ्रारेड सेंसर द्वारा स्वचालित रूप से मापी जाती है
ड्रिप गति / जल प्रवाह	1+0.5 0mm/min या 3+0.5 0mm/min स्विच करने योग्य, वर्षा को डिजिटल रूप से नियंत्रित किया जाता है
सुई पिनहोल एपर्चर	Φ0.4 मिमी
ड्रिप होल स्पेसिंग	20 मिमी × 20 मिमी
टर्नटेबल	व्यास: Φ600mm, 15 ° झुकाया जा सकता है, घूर्णन गति 1r/min, समर्थन फ्रेम उठाने के साथ, असर क्षमता ≤50kg
ड्रिप बॉक्स उठाना	मोटर द्वारा संचालित, 1100-1800 मिमी से समायोज्य, स्क्रू गाइड चिकनी उठाने और स्वयं लॉकिंग सुनिश्चित करता है
परीक्षण समय	0-99.9min, पूर्व निर्धारित किया जा सकता है
इंस्टॉलेशन तरीका	दीवार पर चढ़ा हुआ

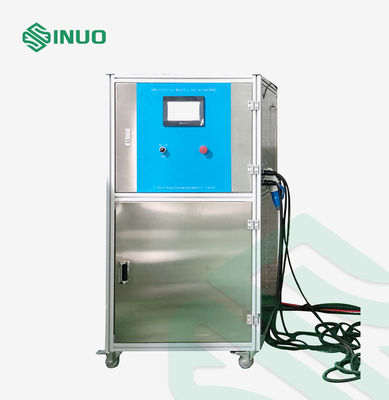

जल संग्रहण प्रणाली	नियंत्रण बॉक्स और जल भंडारण टैंक एक कैबिनेट में बनाया गया है, जल भंडारण टैंक पानी के इनलेट को स्वचालित रूप से नियंत्रित करने के लिए जल स्तर फ्लोट वाल्व से लैस है, और पंप को क्षतिग्रस्त होने से प्रभावी ढंग से रोकने के लिए उच्च और निम्न जल स्तर अलार्म पहचान है सूखे पानी के कारण
सुरक्षा संरक्षण	चरण अनुक्रम संरक्षण, रिसाव संरक्षण, पानी की कमी संरक्षण, असामान्य सुरक्षा
उपकरण आयाम	डब्ल्यूडीएच = 1250 × 1450 मिमी × 2450 मिमी
