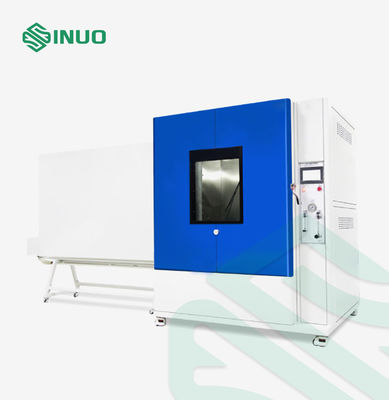

डीआईएन 40050-9 उच्च दबाव जल प्रवेश परीक्षण उपकरण आईपीएक्स 6 के आईपीएक्स 9 के जेट नोजल

DIN40050-9 IPX 6K9K वाटर जेट नोजल हाई प्रेशर टेस्टिंग चैंबर:

अनुपालन मानक और खंड

डीआईएन40050-9 "सड़क वाहन सुरक्षा की डिग्री (आईपी-कोड);विदेशी वस्तुओं के खिलाफ सुरक्षा;पानी और संपर्क;विद्युत उपकरण"

आईएसओ 20653-2006 "सड़क वाहन - सुरक्षा की डिग्री (आईपी-कोड) - विदेशी वस्तुओं, पानी और पहुंच के खिलाफ बिजली के उपकरणों की सुरक्षा"

IEC60529:2013 "संलग्नक द्वारा प्रदान की गई सुरक्षा की डिग्री (आईपी कोड)" IPX6 और IPX9

उपकरण अवलोकन

आवेदन पत्र:इसका उपयोग DIN40050-9 मानक में प्रासंगिक विनिर्देशों के अनुसार, विद्युत उपकरण (IP पूरक कोड परीक्षण) के लिए IEC बाड़ों का निरीक्षण करने के लिए किया जाता है।मुख्य रूप से मोटर वाहन भागों, मोटर और इलेक्ट्रॉनिक्स उद्योग के प्रावधान के लिए, प्राकृतिक वातावरण का अनुकरण या मानव कारक डिजाइन किए गए जलरोधी परीक्षण मशीन।

विशेषता:परीक्षण कक्ष उच्च गुणवत्ता वाली सामग्री से बना है और चीन में सबसे उन्नत प्रसंस्करण उपकरण द्वारा संसाधित किया जाता है।बाहरी कक्ष की सतह स्प्रे-लेपित, सुंदर और चिकनी है।रंग समन्वित है, और रेखाएं चिकनी और प्राकृतिक हैं।भीतरी अंतरराष्ट्रीय उच्च गुणवत्ता वाले स्टेनलेस स्टील से बना है।इनडोर नमूना धारक और अन्य सहायक उपकरण स्टेनलेस स्टील या तांबे से बने होते हैं।डिजाइन उचित और टिकाऊ है।मानकों के अनुपालन के आधार पर, सभी पहलुओं की स्थिरता के आधार पर उपकरण अधिक व्यावहारिक और नियंत्रित करने में आसान है।

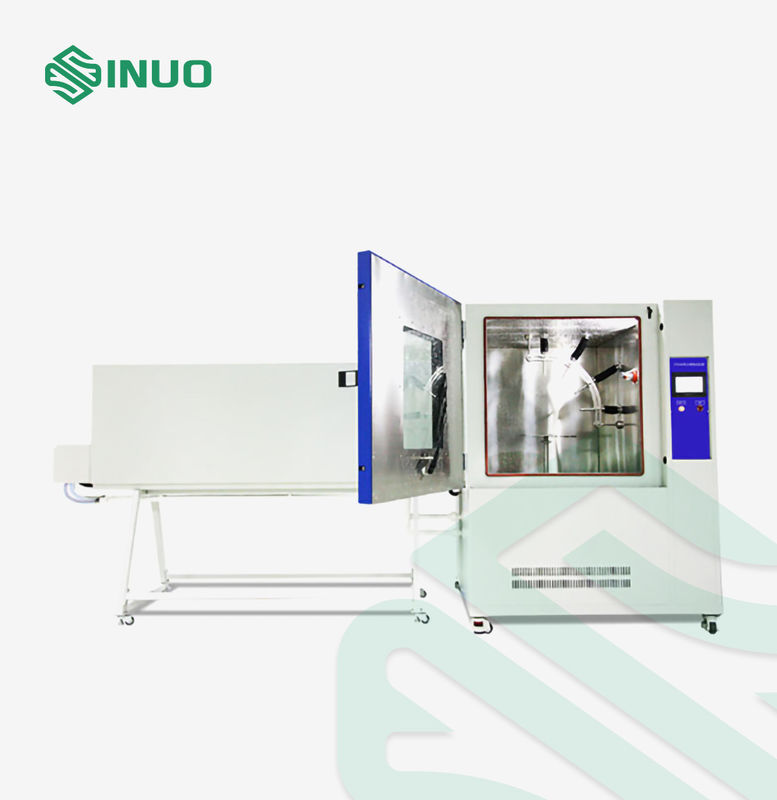

जलरोधक परीक्षण उपकरण का पूरा कक्ष पूरी संरचना को अपनाता है और इसे तीन भागों में विभाजित किया जाता है: ऊपरी, निचला और दायां।ऊपरी भाग कार्य कक्ष है, निचला भाग यांत्रिक कक्ष है, और दाहिनी ओर विद्युत नियंत्रण कैबिनेट है।

तकनीकी मापदंड

नमूना	एसएन4422
आंतरिक आकार	1500 x1500 x1500mm(डी * डब्ल्यू * एच)
बाहरी आकार	2000x3800x2450 मिमी (डी * डब्ल्यू * एच)
IP9K
पानि का तापमान	80 ± 5 डिग्री सेल्सियस (गर्म पानी इंजेक्शन परीक्षण, उच्च दबाव थर्मल स्प्रे)

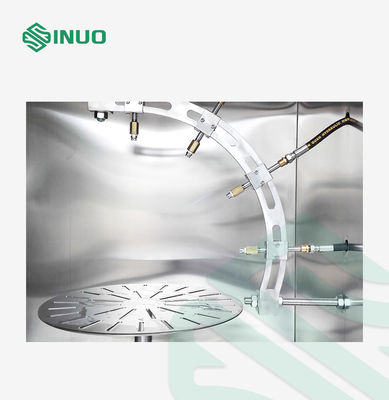

टर्नटेबल	व्यास: 800 मिमी।भार वहन (50 किग्रा)
नोजल का स्थान	0°, 30°, 60°, 90°, औसत वितरण ऊर्ध्वाधर दिशा
नलिका की संख्या	4
पानी का प्रवाह	14-16 लीटर/मिनट
स्प्रे दबाव	8000~10000Kpa
नोजल से नमूने की दूरी	100-150 मिमी
रोटरी टेबल रोटेशन स्पीड	5±1r.pm
कनेक्टिंग पाइप	उच्च दबाव स्टेनलेस स्टील हाइड्रोलिक पाइप
सोलेनोइड वाल्व	इतालवी उच्च तापमान और उच्च दबाव सोलनॉइड वाल्व
पानी का पम्प	इतालवी उच्च तापमान और उच्च दबाव पानी पंप
हीटर तार	6KW जर्मनी हीटर तार
परीक्षण समय	0-99h 59मिनट
नियंत्रक	जर्मनी सीमेंस + सीमेंस टच स्क्रीन (ग्राहक चुन सकते हैं)
स्प्रे सिस्टम	4 नोजल, प्रत्येक 30 डिग्री सेल्सियस पर 1 नोजल स्थापित करें
बाहरी कक्ष सामग्री	स्टेनलेस स्टील प्लेट या कोल्ड रोल्ड प्लेट स्प्रे
भीतरी कक्ष	SUS304 # स्टेनलेस स्टील सामग्री
आईपी6के

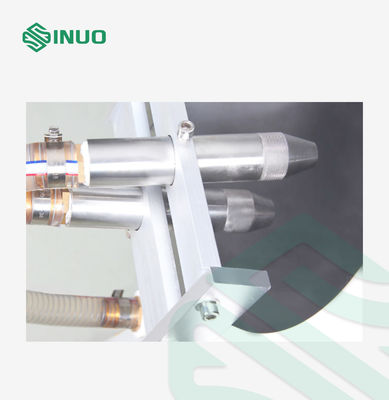

नोजल व्यास	6.3mm
पानी का दबाव	1000kpa (प्रवाह द्वारा समायोजित)
पानी का प्रवाह	75 ± 5 एल / मिनट (उच्च वोल्टेज इलेक्ट्रॉनिक प्रवाहमापी उच्च दबाव और उच्च तापमान)
परीक्षण समय	3,10,30,9999 मिनट, समायोज्य
रन टाइम कंट्रोल	1-9999 मिनट, समायोज्य
स्प्रे पाइप	उच्च दबाव प्रतिरोधी हाइड्रोलिक पाइप
उच्च दबाव सोलनॉइड वाल्व	अंतर्राष्ट्रीय उच्च दबाव सोलनॉइड वाल्व
उच्च दबाव पानी का पाइप	हाइड्रोलिक उच्च दबाव हाइड्रोलिक पाइप
वोल्टेज रेगुलेटर	ताइवान डेल्टा
पर्यावरण का प्रयोग करें
तापमान	आरटी+10℃～＋40℃
नमी	85%
शक्ति	एसी 380 (± 10%) वी, 50 हर्ट्ज, (अनुकूलन योग्य), तीन चरण पांच तार
बिजली आपूर्ति क्षमता	सुरक्षात्मक ग्राउंड वायर का ग्राउंडिंग प्रतिरोध 4Ω से कम है; उपयोगकर्ता को इंस्टॉलेशन साइट पर डिवाइस को हवा या पावर स्विच की संबंधित क्षमता के साथ कॉन्फ़िगर करने की आवश्यकता होती है, और इस स्विच को विशेष रूप से इस डिवाइस के लिए उपयोग किया जाना चाहिए।
रक्षा करनेवाला	रिसाव संरक्षण, शॉर्ट सर्किट संरक्षण, पानी की कमी, मोटर अति ताप संरक्षण
