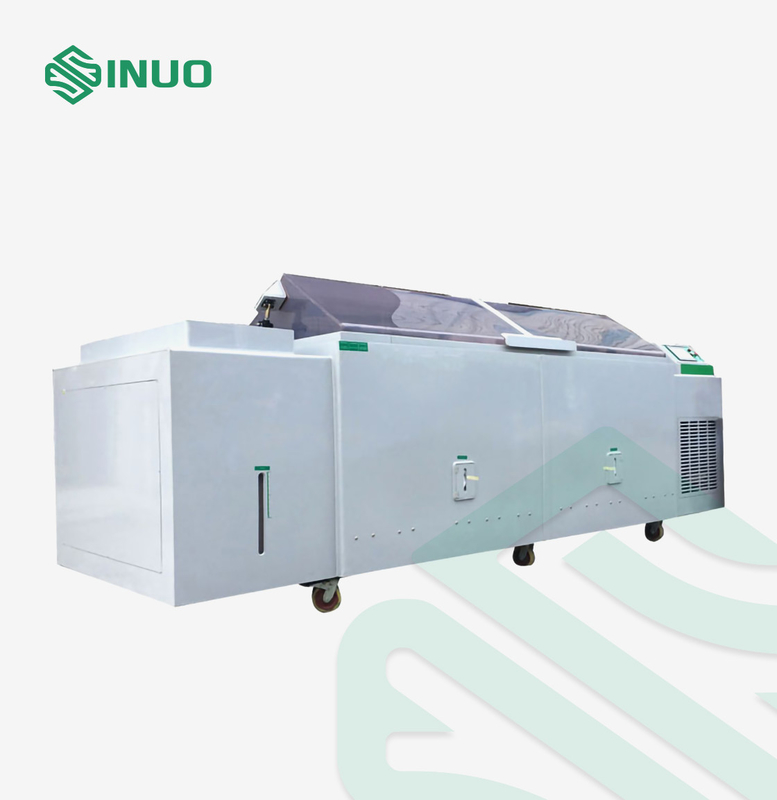

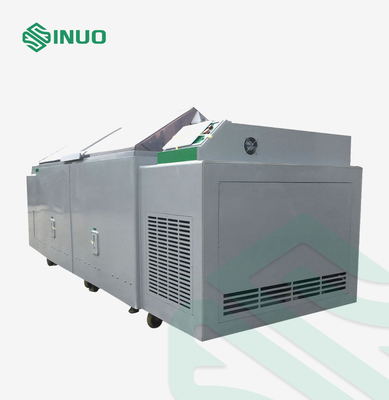

Kb चक्रीय संक्षारण परीक्षण कक्ष IEC 60068-2-52 नमक धुंध परीक्षण कक्ष

Kb चक्रीय संक्षारण परीक्षण कक्ष IEC 60068-2-52 नमक धुंध परीक्षण कक्ष

ब्रांड नाम: Sinuo
मॉडल संख्या: एसएन8810डी
एमओक्यू: 1
कीमत: Customized
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 20 सेट/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Calibration Certificate (Cost Additional)
लागू मानक:
आईईसी 60068-2-52 और आदि।
भीतरी आकार:
अनुकूलित किया जा सकता है
संतृप्ति बैरल तापमान:
आरटी ~ 63 ℃
नमूना कमरे का तापमान:
आरटी ~ 60 ℃
सापेक्षिक आर्द्रता:
30% -98% आरएच
स्प्रे मात्रा:
(एम 1 / 80 सेमी 2 / एच) 1.0 ~ 2.0
नमक स्प्रे दबाव:
1.00 ± 0.01 किग्रा / सेमी 2
नमक छिड़काव का समय:
0 ~ 999 एच समायोज्य
पैकेजिंग विवरण:
प्लाईवुड मामले
आपूर्ति की क्षमता:
20 सेट/माह
प्रमुखता देना:

6KW चक्रीय संक्षारण परीक्षण कक्ष

,

Kb चक्रीय संक्षारण परीक्षण कक्ष

,

IEC 60068-2-52 नमक धुंध परीक्षण कक्ष

उत्पाद का वर्णन





IEC 60068-2-52 कंपाउंड सॉल्ट मिस्ट टेस्ट Kb एनवायरनमेंटल चैंबर



अनुपालन मानक और खंड


यौगिक नमक स्प्रे परीक्षण उपकरण IEC 60068-2-52, ISO, IEC, ASTM, DIN, JIS और आदि की मानक आवश्यकता के अनुसार डिज़ाइन और निर्मित किया गया है।



उपकरण अवलोकन


त्वरित जंग परीक्षण में परीक्षण कक्ष वास्तविक प्राकृतिक परिस्थितियों के सबसे करीब है।यह प्राकृतिक वातावरण में आने वाली स्थितियों द्वारा सिम्युलेटेड है: जैसे नमक स्प्रे, गर्म हवा सुखाने (वैकल्पिक), आर्द्रता, कम तापमान, आदि, और चक्रीय परीक्षण में किसी भी क्रम में जोड़ा जा सकता है।मुख्य परीक्षण वस्तुओं का परीक्षण अत्यधिक बदलते परिवेश में किया जाता है, जैसे: ऑटो पार्ट्स, विमानन उपकरण, निर्माण सामग्री, कोटिंग फिल्म, विद्युत उपकरण, आदि।



काम करने का सिद्धांत:

(1) नमक स्प्रे प्रणाली

नमक स्प्रे प्रणाली में एक विलायक टैंक, एक चर-गति चुंबकीय पंप, एक वायवीय प्रणाली, एक पानी की टंकी, एक स्प्रे टॉवर, नोजल आदि होते हैं। पंप भंडारण बाल्टी से पानी को परीक्षण कक्ष, हीटिंग ट्यूब में निकालता है। कक्ष में आवश्यक आर्द्रता और तापमान प्रदान करने के लिए काम करता है, और नमक के घोल को छिड़काव के माध्यम से संपीड़ित हवा द्वारा परमाणुकृत किया जाता है।स्प्रे टावर आसानी से अलग करने और धोने के लिए वियोज्य है।नमक स्प्रे अवस्था में, जब पानी की टंकी का निम्न जल स्तर स्विच निम्न जल स्तर का पता लगाता है, तो पानी की टंकी हीटर बंद हो जाता है और छिड़काव बंद हो जाता है।जल स्तर उपकरण स्वचालित रूप से जल इंजेक्शन सोलनॉइड वाल्व को चालू करके पानी भरता है जब तक कि उच्च-जल स्तर स्विच उच्च-जल स्तर का पता नहीं लगाता।जब पानी का इंजेक्शन सोलनॉइड वाल्व बंद हो जाता है, तो हीटिंग पाइप काम करना शुरू कर देता है।जब प्रोग्राम आवश्यकताओं को पूरा करता है, तो यह स्वचालित रूप से छिड़काव करेगा।



(2) सुखाने की व्यवस्था

सुखाने की प्रणाली में ब्लोअर, एयर हीटर, डिफ्यूज़र, पाइप आदि होते हैं। सुखाने के कार्य के तहत, ब्लोअर एयर हीटर के माध्यम से इनडोर हवा को बॉक्स में प्रवेश करता है, इस प्रकार कक्ष में कम आर्द्रता का वातावरण बनाता है।कैबिनेट का तापमान एक ह्यूमिडिफायर और एक एयर हीटर द्वारा नियंत्रित किया जाता है।बड़ी वायु मात्रा के साथ धौंकनी भी तापमान को बहुत तेज़ी से बदल सकती है, ताकि तेज़ संचलन समारोह का एहसास हो सके।उसी समय, जब तापमान आवश्यकताओं तक पहुँच जाता है, यदि आर्द्रता का अंतर बड़ा होता है, तो ह्यूमिडिफायर भी कक्ष में आर्द्रता की भरपाई करने के लिए शक्ति का उत्पादन करेगा।



(3) आर्द्रता प्रणाली

आर्द्रता प्रणाली भाप जनरेटर, विस्फोट, जल सर्किट, संघनक उपकरण इत्यादि से बना है। आर्द्रता समारोह के तहत, टैंक में गर्म पानी को वाष्पित करके, टैंक निकाय सापेक्ष आर्द्रता बनाए रखता है।यह भाप जनरेटर के हीटर और कंप्रेसर के प्रशीतन के संयोजन के माध्यम से कक्ष में उचित तापमान भी रख सकता है।जब तापमान निर्धारित आवश्यकता तक पहुँच जाता है, यदि आर्द्रता बहुत अधिक है, तो कंडेनसर आर्द्रता को कम कर देगा।इसके विपरीत, यदि आर्द्रता बहुत कम है, तो ह्यूमिडिफायर कक्ष में आर्द्रता को समायोजित करने के लिए शक्ति का उत्पादन करेगा।



तकनीकी मापदंड


नाममात्र की मात्रा 324L या अनुकूलित किया जा सकता है
आंतरिक बॉक्स का प्रभावी आकार 90×60×60 सेमी (एल×डब्ल्यू×एच)या अनुकूलित किया जा सकता है
बाहरी आकार लगभग।210×125×120 सेमी (एल×डब्ल्यू×एच)या अनुकूलित किया जा सकता है
वज़न लगभग।100㎏
मैक्स।शक्ति 6 किलोवाट
मैक्स।वर्तमान 30ए



बिजली आपूर्ति की स्थिति


एसी 220V सिंगल-फेज टू-वायर + प्रोटेक्टिव ग्राउंड;स्वीकार्य वोल्टेज में उतार-चढ़ाव की सीमा ± 10% वी;

आवृत्ति स्वीकार्य उतार-चढ़ाव की सीमा 50 ± 0.5HZ;टीएन-एस बिजली की आपूर्ति या टीटी बिजली की आपूर्ति

सुरक्षात्मक जमीन प्रतिरोध 4Ω से कम है

स्थापना स्थल पर इस उपकरण के लिए एक एयर या पावर स्विच कॉन्फ़िगर किया जाना चाहिए, और इस स्विच को उपकरण के उपयोग को स्वतंत्र रूप से नियंत्रित करना चाहिए

प्रदर्शन पैरामीटर
पर्यावरण की स्थिति

1. परिवेश का तापमान 5 ~ 30 ℃ है, सापेक्षिक आर्द्रता ≤85% आरएच;

2. स्थापना स्थल समतल और कंपन से मुक्त होना चाहिए;

3. उपकरण को गर्मी के स्रोतों और ज्वलनशील और विस्फोटक पदार्थों से दूर रखना चाहिए;

4. स्थापना स्थान सीधे सूर्य के प्रकाश के संपर्क में नहीं आना चाहिए, और इनडोर वायु परिसंचरण को बनाए रखना चाहिए;

5. उपकरण स्थापना स्थल को साफ करने की आवश्यकता है, और इसे धूल भरी जगहों या धूल के आउटलेट में स्थापित नहीं किया जा सकता है।

तापमान और आर्द्रता सीमा

प्रतिमान कक्षतापमान: आरटी ~ 60 ℃

संतृप्ति बैरलतापमान: आरटी ~ 63 ℃

सापेक्ष आर्द्रता 30% -98% आरएच

तापन दर

नमूना कमरे का तापमान आरटी → + 50 ℃ ≤60 मिनट

का तापमानसंतृप्ति बैरलआरटी → + 63 ℃ ≤60 मिनट

मुख्य तकनीकी पैरामीटर

तापमान संकल्प: 0.1 डिग्री सेल्सियस

तापमान एकरूपता: ± 2 ℃

तापमान में उतार-चढ़ाव: ± 0.5 ℃

स्प्रे मात्रा (m1 / 80cm2 / h) 1.0 ~ 2.0 (कम से कम 16 घंटे एकत्र करें और औसत मान लें)

स्प्रे दबाव: 1.00 ± 0.01 किग्रा / सेमी 2

दवा का पीएच मान: तटस्थ 6.0 ~ 7.0 एसिड 3.0 ~ 3.1

स्प्रे समाधान का पीएच मान: तटस्थ 6.5 ~ 7.2 अम्लीय 3.1 ~ 3.3

नियंत्रण समय: 1S ~ 9999H को मनमाने ढंग से सेट किया जा सकता है

नोट: छिड़काव के दौरान घोल में कार्बन डाइऑक्साइड की कमी के कारण पीएच मान बदल सकता है।पीएच मान के परिवर्तन से बचने के लिए निम्नलिखित समाधानों का उपयोग किया जा सकता है, उदाहरण के लिए, परीक्षण उपकरण में रखे जाने से पहले घोल को 35 ° C से ऊपर गर्म किया जाता है, या कार्बन डाइऑक्साइड सामग्री को कम करने के लिए ताजे उबलते पानी से घोल तैयार किया जा सकता है। समाधान में।अम्लता परीक्षण या कॉपर त्वरित नमक स्प्रे परीक्षण स्प्रे समाधान के पीएच मान को सुनिश्चित कर सकता है, कॉन्फ़िगरेशन समाधान के पीएच मान को 2.8 ~ 3.0 पर समायोजित किया जा सकता है, और जांचें कि समाधान और / या विलेय आवश्यकताओं को पूरा करता है।

संरचना
चैंबर संरचना

8 मिमी की मोटाई और 85 डिग्री सेल्सियस के तापमान प्रतिरोध के साथ आयातित पीवीसी पॉलीथीन शीट्स को अपनाने।

चैम्बर सीलिंग कवर आयातित ऐक्रेलिक प्लेट को अपनाता है, मोटाई 6 मिमी है। अभिकर्मक पूरक बोतल छिपे हुए जल स्तर का पता लगाती है, जिसे साफ करना आसान है और टूटना आसान नहीं है।

अच्छी गर्मी संरक्षण के लिए प्रेशर एयर बैरल SUS304 # स्टेनलेस स्टील उच्च दबाव प्रतिरोधी बैरल को अपनाता है।

परीक्षण सामग्री रैक एक विमान अनुक्रमण रैक को गोद लेती है, और कोण को समायोजित किया जा सकता है।

यह सुनिश्चित करने के लिए परीक्षण कक्ष को पानी से सील कर दिया जाता है कि कक्ष में संक्षारक गैस लीक न हो

नियंत्रण कक्ष और परीक्षण कक्ष एकीकृत हैं, और बाएं और दाएं संरचनाएं संचालन के लिए आसान हैं।

जल और बिजली पृथक्करण संरचना का उपयोग सहायक उपकरण को नुकसान पहुंचाने के लिए विद्युत नियंत्रण कक्ष में पानी को प्रभावी ढंग से रोकने के लिए किया जाता है

चैंबर कवर चैम्बर का सीलिंग कवर 6 मिमी की मोटाई के साथ आयातित ऐक्रेलिक प्लेट से बना है।इसे शीर्ष पर 100 डिग्री कोण सीलिंग कवर में बनाया गया है, जो परीक्षण के परिणामों को प्रभावित करने के लिए परीक्षण के दौरान नमूने की सतह पर संक्षेपण पानी की बूंदों को प्रभावी ढंग से गिरने से रोकता है।
कंट्रोल पैनल आयातित टच स्क्रीन, तापमान और आर्द्रता नियंत्रक, दबाव नापने का यंत्र, बिजली स्विच।
बिजली वितरण नियंत्रण कैबिनेट वाटर सोलनॉइड वाल्व, स्प्रे सोलनॉइड वाल्व, डिफॉग सोलनॉइड वाल्व, स्विचबोर्ड, कूलिंग फैन, कंप्रेसर, कंडेनसर, ह्यूमिडिफायर, ओवर-टेम्परेचर प्रोटेक्टर, एयर-सैचुरेटेड प्रेशर बकेट, स्प्रे रेगुलेटर
तापन प्रणाली तापमान संतुलन प्राप्त करने के लिए एयर हीटिंग विधि, टाइटेनियम मिश्र धातु हीटिंग ट्यूब, 316L जंग प्रतिरोधी इलेक्ट्रिक हीटिंग प्लेट और पीआईडी ​​​​नियंत्रित हीटिंग को अपनाता है
पानी की आपूर्ति प्रणाली

1. पानी के भंडारण टैंक और दबाव बाल्टी की पुनःपूर्ति: मैनुअल और स्वचालित जल पुनःपूर्ति नियंत्रण प्रणाली, जो स्वचालित रूप से पानी की पुनःपूर्ति या मैन्युअल जल पुनःपूर्ति को नियंत्रित करने के लिए पानी के पाइप से जुड़ी हो सकती है, जिसका उपयोग करना आसान है

नोट: यदि नल के पानी में बहुत अधिक अशुद्धियाँ हैं या अम्लता और क्षारीयता है, तो पानी के इनलेट पर एक फिल्टर स्थापित किया जाना चाहिए।

2. समाधान पुनःपूर्ति: एक छुपा हुआ बड़ा टैंक, मैन्युअल पुनःपूर्ति का उपयोग करना

जल निकासी व्यवस्था नाली वाल्व नियंत्रण, मैनुअल जल निकासी विधि

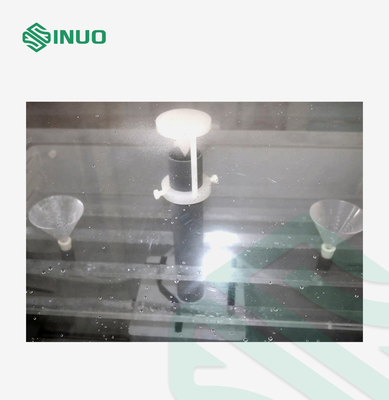

छिड़काव प्रणाली

नमक बर्नट सिद्धांत द्वारा अवशोषित और परमाणुकृत होता है, और परमाणुकरण की डिग्री एक समान होती है

निरंतर परीक्षण मानकों को सुनिश्चित करने के लिए कोई अवरुद्ध क्रिस्टलीकरण नहीं

नोजल विशेष ग्लास से बने होते हैं

एडजस्टेबल टेपर स्प्रे टावर एक समान स्प्रे सुनिश्चित करने और स्प्रे की मात्रा को नियंत्रित करने के लिए स्प्रे को प्रभावी ढंग से फैला सकता है

स्प्रे विधि निरंतर, रुक-रुक कर
आर्द्रीकरण प्रणाली

1. जल स्तर नियंत्रण इलेक्ट्रॉनिक खराबी को रोकने के लिए यांत्रिक फ्लोटिंग बॉल नियंत्रण को अपनाता है

2. जल आपूर्ति प्रणाली एक स्वचालित जल आपूर्ति प्रणाली का उपयोग करती है, जो मशीन के निरंतर संचालन के लिए उपयुक्त है।

निरार्द्रीकरण प्रणाली फ्रांस Taikang पूरी तरह से संलग्न उच्च शक्ति कंप्रेसर 1 सेट, सभी कॉपर कंडेनसर, नैनो एंटीकोर्सिव कोटिंग इवेपोरेटर, नैनो एंटीकोर्सिव कोटिंग टर्बाइन फैन।
वायु आपूर्ति प्रणाली स्प्रे दबाव को 1 किग्रा / सेमी 2 के दो चरणों में समायोजित किया जाता है।संपीड़ित हवा को पहली बार गर्म करने के लिए संतृप्त बैरल में 2 किग्रा / सेमी 2 में समायोजित किया जाता है, फिर दूसरी बार 1 किग्रा / सेमी 2 में समायोजित किया जाता है।
धुंध निकास प्रणाली

पूरी तरह से स्वचालित दबाव संतुलन धुंध हटाने डिवाइस, केवल धुंध निर्वहन ट्यूब को जोड़ने की जरूरत है, और कक्ष में दबाव के अनुसार स्वचालित रूप से धुंध का निर्वहन करें

मैनुअल डिफॉगिंग बटन स्विच, इनडोर धुंध को जल्दी से हटाने के लिए टेस्ट चैंबर कवर खोलने से पहले बस इस बटन पर क्लिक करें

नोट: मशीन के निकास पाइप को बाहरी खुले क्षेत्र तक बढ़ाया जाना चाहिए, और यह आवश्यक है कि संक्षारक वस्तुओं को बंद करने से बचें और मशीन को धुंध को अन्य वस्तुओं को खराब करने से रोकें।धुंध निकास पाइप में संघनित पानी को धुंध निकास पाइप को अवरुद्ध करने से रोकने के लिए धुंध निकास विस्तार पाइप में कोई लहरदार स्थान नहीं होना चाहिए, जो प्रभावी रूप से निकास नहीं कर सकता है।

विद्युत नियंत्रण प्रणाली
तापमान और आर्द्रता नियंत्रक

1. माइक्रो कंप्यूटर बुद्धिमान तापमान नियंत्रक, ग्राफिकल ऑपरेशन इंटरफ़ेस, उच्च-रिज़ॉल्यूशन डिस्प्ले, मेनू-शैली कमांड संरचना।उपयोगकर्ता प्रोग्रामेटिक रूप से अपनी आवश्यकताओं या मानक आवश्यकताओं के अनुसार सेट कर सकते हैं, ताकि परीक्षण कक्ष स्वचालित रूप से कुछ आवश्यक पर्यावरणीय परिस्थितियों और चक्र श्रृंखला की कुछ मानक आवश्यकताओं को प्रोग्रामेटिक रूप से पूरा कर सके।

2. ऑपरेशन इंटरफ़ेस पर, ग्राहक स्वतंत्र रूप से सेटिंग पैरामीटर को प्रोग्राम और संशोधित कर सकते हैं।और परीक्षण चरणों की वास्तविक समय की निगरानी, ​​परीक्षण समय, परीक्षण तापमान, परीक्षण आर्द्रता, चक्रों की संख्या, संतृप्ति बाल्टी तापमान और अन्य संबंधित परीक्षण डेटा सीधे ऑपरेशन इंटरफ़ेस पर डिजिटल रूप में प्रदर्शित होते हैं।

3. निश्चित-बिंदु और प्रोग्राम करने योग्य निष्पादन कार्यों के साथ, नियुक्ति सक्रियण, गर्म और ठंडे स्टार्ट-अप ढलान सेटिंग, ऑपरेशन पैरामीटर प्रदान किए जा सकते हैं।

4. विभिन्न सुरक्षा अलार्म नियंत्रण प्रणाली: अतिरिक्त चेतावनी रोशनी के साथ निम्न जल स्तर, तापमान, अधिभार, आदि।

5. तापमान और आर्द्रता चार्ट प्रदर्शन: कैबिनेट में वास्तविक तापमान और आर्द्रता को ग्राफिक रूप से दर्शाया गया है और उपयोगकर्ता सेट मान के साथ तुलना की गई है, जो परीक्षण त्रुटियों को खोजने में मदद कर सकता है।

6. एकाधिक सुरक्षा सुरक्षा प्रणाली;कम जल स्तर अति ताप अलार्म, कक्ष तापमान थर्मल संरक्षण इत्यादि, परीक्षण कक्ष को क्षतिग्रस्त होने से गारंटी दे सकता है।

तापमान इनपुट मोड स्पर्श निवेश
तापमान प्रदर्शन तापमान सेट मान और वास्तविक तापमान मान प्रदर्शित कर सकते हैं
समय प्रणाली यूनिट: सेकंड, मिनट, दस मिनट, घंटे, दस घंटे स्विच किए जा सकते हैं, अधिकतम समय 9999 घंटे है, न्यूनतम समय 1 सेकंड है
समय सेटिंग विधि स्पर्श निवेश
ऑपरेशन मोड फिक्स्ड वैल्यू ऑपरेशन, प्रोग्राम ऑपरेशन
तापमान माप PT100 प्लेटिनम प्रतिरोध
तापमान नियंत्रण विधि एंटी-इंटीग्रल संतृप्ति पीआईडी, बीटीसी संतुलित तापमान नियंत्रण विधि (तापमान परीक्षण उपकरण)
सुरक्षा सुरक्षा उपकरण
परीक्षण कक्ष तापमान से अधिक सुरक्षा
संतृप्ति बैरल अत्यधिक तापमान संरक्षण, पानी की कमी से सुरक्षा
तापन प्रणाली हीटिंग ट्यूब सूखी जलन, असामान्य पानी की आपूर्ति
बिजली की आपूर्ति रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण
भंडारण पर्यावरण आवश्यकताओं परिवेश का तापमान 0 ℃ ~ + 35 ℃ के भीतर रखा जाना चाहिए
स्थापना साइट आवश्यकताएँ परीक्षण बॉक्स के बाएं और दाएं और पीछे की दीवार के बीच की दूरी दीवार से 600 मिमी से कम नहीं होगी, और सामने से दीवार की दूरी 800 मिमी से कम नहीं होगी।
