| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन8812 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10 सेट/माह |

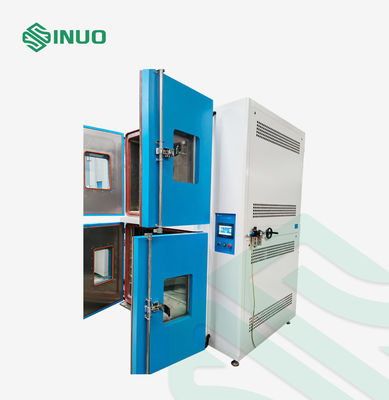

सड़क वाहन इलेक्ट्रॉनिक्स के लिए आईएसओ 16750-4 आइस वाटर शॉक टेस्ट उपकरण
अनुपालन मानक और खंड
आईएसओ 16750-4: 2013 सड़क वाहन - विद्युत और इलेक्ट्रॉनिक उपकरणों के लिए पर्यावरण की स्थिति और परीक्षण - भाग 4: जलवायु भार खंड 5.4 आंकड़ा 4 से आंकड़ा 6।
उपकरण अवलोकन
आइस वाटर शॉक + इमर्शन टेस्ट इंटीग्रेटेड इक्विपमेंट को आईएसओ 16750-4: 2013 क्लॉज 5.4, आदि की मानक आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है।
यह उत्पाद उन उत्पादों के लिए उपयुक्त है जो परिवहन, भंडारण या उपयोग के दौरान विभिन्न परिवेश के तापमान के तहत फ्लशिंग के अधीन हो सकते हैं।पानी भारी बारिश, हवा और भारी बारिश, स्प्रिंकलर सिस्टम, व्हील स्प्लैशिंग, फ्लशिंग या हिंसक लहरों से आता है।प्रदर्शन संकेतक और गुणवत्ता प्रबंधन के लिए।
तकनीकी मापदंड
| आंतरिक कक्ष आकार |
1000 * 1000 * 1000 (डब्ल्यू * डी * एच) अनुकूलित किया जा सकता है |
| बाहरी कक्ष आकार | लगभग।1800*1450*1965mm (W*D*H), वास्तविक आकार के अधीन |
| बर्फ के पानी के छींटे परीक्षण पैरामीटर | |
| चक्रों की संख्या | 100 चक्र |
| होल्डिंग समय टीएचटी परमैक्स | 1h या DUT तापमान स्थिरीकरण तक पहुंचने तक |
| अवस्थांतर अवधि | <20s (तापमान भंडारण और छिड़काव के बीच DUT के मैन्युअल संक्रमण के लिए) |
| परीक्षण द्रव | आईएसओ 12103-1 के अनुसार 3% महीन एरिज़ोना धूल के साथ डी-आयनीकृत पानी;5% NaCL जोड़ा जा सकता है (उपयोगकर्ता द्वारा प्रदान किया गया) |
| पानि का तापमान | 0 ℃ + 4 ℃ (प्रशीतन कंप्रेसर + सरगर्मी पानी पंप) |
| तापमान संकल्प | 0.1 ℃ |
| तापमान में उतार-चढ़ाव | ± 0.5 ℃ |
| तापमान एकरूपता | ± 2 ℃ |
| पर्यावरण की स्थिति का प्रयोग करें | परिवेश का तापमान + 25 ℃ है, सापेक्ष आर्द्रता 85% आरएच से कम या उसके बराबर है, इस शर्त के तहत मापा गया मान कि परीक्षण कक्ष में कोई नमूना नहीं है। |
| पानी का प्रवाह | (3L～4L) / 3s (स्पलैश अवधि) |
| नलिका की संख्या | 3 पीसीएस, प्रत्येक नोजल के बीच की जगह 300 मिमी |
| स्पलैश विधि | नोजल क्षैतिज रूप से नमूना स्प्रे करता है |
| DUT . का उन्मुखीकरण | वाहन के रूप में |
| जेट और DUT सतह से दूरी | 325±25mm (पानी DUT की पूरी चौड़ाई पर लगाया जाएगा) |
| विसर्जन परीक्षण | |
| चक्रों की संख्या | 10 चक्र |
| होल्डिंग समय टीएचटी परमैक्स | 1h या DUT तापमान स्थिरीकरण तक पहुंचने तक |
| अवस्थांतर अवधि | <20एस |
| परीक्षण द्रव | विआयनीकृत पानी;5% NaCL जोड़ा जा सकता है (उपयोगकर्ता द्वारा प्रदान किया गया) |
| पानि का तापमान | 0℃～+4℃ |
| तापमान संकल्प | 0.1 ℃ |
| तापमान में उतार-चढ़ाव | ± 0.5 ℃ |
| तापमान एकरूपता | ± 2 ℃ |
| विसर्जन का समय | 5 मिनट |
| DUT . का उन्मुखीकरण | वाहन के रूप में |
| उपकरण संरचना | |
| चैंबर सामग्री |
आंतरिक कक्ष सामग्री: SUS316 # स्टेनलेस स्टील 1.2 मिमी मोटी बाहरी कक्ष सामग्री: SUS304 # स्टेनलेस स्टील 1.0 मिमी मोटी |
| जलापूर्ति | इसे सीधे नल के पानी के पाइप से जोड़ा जा सकता है, और पानी की आपूर्ति का दबाव ≧2kgf/cm2 होना चाहिए |
|
मैला पानी की तैयारी (उपयोगकर्ता द्वारा सुसज्जित) |
मैला पानी 3% एरिज़ोना पाउडर है (नोट: यदि ग्राहक को परीक्षण के लिए मध्यम विआयनीकृत पानी का उपयोग करने की आवश्यकता है, तो कृपया अपनी शुद्ध पानी की मशीन लाएं) |
| सुरक्षा सुरक्षा उपकरण | |
| स्प्रे पानी पंप | अधिभार, शॉर्ट सर्किट संरक्षण |
| बिजली की आपूर्ति | रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण |
| स्टिरिंग मोटर | अधिभार, शॉर्ट सर्किट संरक्षण |
| बिजली आपूर्ति की स्थिति और बिजली की आपूर्ति | एसी 380 वी ± 10% वी (तीन चरण पांच तार);50 हर्ट्ज |
