| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN1112E |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

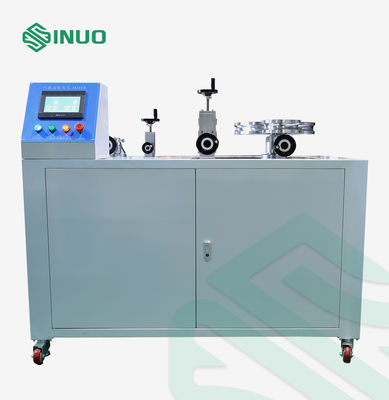

इलेक्ट्रिक वाहन केबल्स के लिए झुकने परीक्षण उपकरण
अनुपालन मानक और खंड
आईईसी 60702-1 खंड 13.6, और आदि।
उपकरण अवलोकन
झुकने परीक्षण उपकरण को आईईसी 60702-1 क्लॉज 13.6, और आदि की मानक आवश्यकता के अनुसार डिजाइन और निर्मित किया गया है। इसका उपयोग तांबा कोर या तांबा मिश्र धातु शीटेड खनिज इन्सुलेटेड सामान्य तारों के तारों के झुकने के प्रदर्शन का परीक्षण करने के लिए उनकी विश्वसनीयता को सत्यापित करने के लिए किया जाता है।
यह टर्नटेबल को घुमाने के लिए मोटर का उपयोग करता है।500V केबल के लिए 750V का वोल्टेज और 750V केबल के लिए 1250V का वोल्टेज, प्रत्येक मामले में 15 मिनट के लिए, कंडक्टरों के बीच और कंडक्टर और म्यान के बीच लगाया जाएगा।14 मिमी तक और सहित व्यास वाले केबलों के लिए, नमूना को क्लैंप किया जाएगा और उपयुक्त खराद के चारों ओर घुमाया जाएगा ताकि केबल दो सीधे भागों (ऑपरेशन 1 ए) द्वारा विस्तारित एक अर्ध-सर्कल बना सके।क्लैंपिंग दबाव जारी किया जाएगा और, जिग में रहते हुए, नमूना को 180 डिग्री के माध्यम से असंतुलित हिस्से के अनुदैर्ध्य अक्ष के चारों ओर घुमाया जाएगा जब तक कि यह दो सीधे भागों (ऑपरेशन 1 बी) द्वारा विस्तारित अर्ध-सर्कल के रूप में फिर से न हो जाए। )
तकनीकी मापदंड
| लागू मानक | आईईसी 60702-1 |
| लागू खंड | 13.6 |
| बिजली की आपूर्ति | एसी 380 वी ± 10% / 50-60 हर्ट्ज, 2.0 किलोवाट |
| ड्राइव विधि | मोटर चालित |
| टेस्ट स्टेशन |
दो स्वतंत्र स्टेशन छोटा पहिया झुकने वाला स्टेशन: 40 मिमी ~ 130 मिमी के समूह के लिए उपयुक्त; बड़ा पहिया झुकने वाला स्टेशन: 160 मिमी ~ 500 मिमी . के समूह के लिए उपयुक्त |
| परीक्षण चीज़ें | झुकने की दिशा: सकारात्मक और नकारात्मक दिशा |
| नमूना क्लैंपिंग विधि | यांत्रिक क्लैंपिंग, समायोज्य क्लैंपिंग बिंदु स्थिति |
| झुकने वाला कोण |
सकारात्मक दिशा 180°; नकारात्मक दिशा 180° |
| झुकने वाले पहिये के विनिर्देश (मिमी) | 40, 60, 80, 100, 120, 130, 160, 200, 250, 300, 350, 400,500।प्रत्येक विनिर्देश 4 पीसीएस से मेल खाता है। |
| झुकने की आवृत्ति | 1 से अधिक बार/मिनट |
| झुकने का समय | 0 ~ 999999, टच स्क्रीन को प्रीसेट किया जा सकता है |
| उपकरण आयाम | लगभग 1400 × 1000 × 1300 (मिमी) (डब्ल्यू * एच * डी) |
| उपकरण वजन | 250 किलो |
