| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN1112D |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

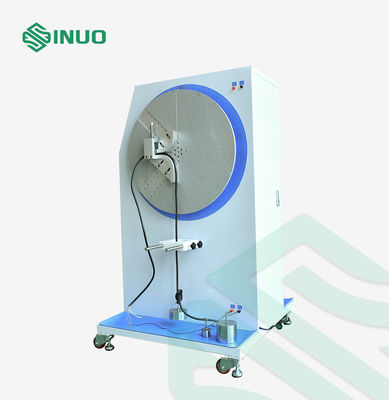

इलेक्ट्रिक वाहन टिनसेल कॉर्ड बेंडिंग और स्नैच टेस्ट उपकरण
अनुपालन मानक और खंड
आईईसी 60227-1 खंड 5.6.3.2, 5.6.3.3;आईईसी 60227-2 खंड 3.2, 3.3;और आदि।
उपकरण अवलोकन
टिनसेल कॉर्ड झुकने और स्नैच टेस्ट उपकरण आईईसी 60227-1 खंड 5.6.3.2, 5.6.3.3 की मानक आवश्यकता के अनुसार डिजाइन और निर्मित किया गया है;आईईसी 60227-2 खंड 3.2, 3.3;और आदि।
इसका उपयोग तैयार केबल्स और पीवीसी इंसुलेटेड केबल्स के झुकने प्रतिरोध का परीक्षण करने के लिए किया जाता है, और उनकी विश्वसनीयता को सत्यापित करने के लिए पीवीसी इंसुलेटेड केबल्स के लोड कोर को तोड़ने के लिए भी प्रयोग किया जाता है।
बेंडिंग टेस्ट: उपयुक्त लंबाई के कॉर्ड का एक नमूना उपकरण में तय किया जाएगा जैसा कि चित्र 2 में दिखाया गया है, और 0.5 किग्रा के वजन के साथ लोड किया गया है।कंडक्टरों के माध्यम से लगभग 0.1A का करंट प्रवाहित किया जाएगा।
स्नैच टेस्ट: उचित लंबाई के कॉर्ड का एक नमूना एक छोर से एक कठोर समर्थन से जुड़ा होगा और 0.5 किग्रा के द्रव्यमान वाले वजन को अटैचमेंट के बिंदु से 0.5 मीटर नीचे नमूने के लिए सुरक्षित किया जाएगा।कंडक्टरों के माध्यम से लगभग 0.1 ए का प्रवाह पारित किया जाएगा।वजन को लगाव के बिंदु तक उठाया जाना चाहिए और पांच बार गिराया जाना चाहिए।
नमूना कंडक्टरों के अक्षों के विमान के लंबवत दिशा में पीछे और आगे की ओर मुड़ा हुआ होगा, दो चरम स्थितियां ऊर्ध्वाधर के दोनों किनारों पर 90 ° का कोण बनाती हैं।
एक फ्लेक्सिंग परीक्षण के साथ 180 डिग्री के माध्यम से एक आंदोलन है, इसे दो अतिरिक्त नमूनों के साथ दोहराया जाएगा, जिनमें से दोनों बार-बार परीक्षण का पालन करेंगे।
तकनीकी मापदंड
| लागू मानक | आईईसी 60227-1 |
| लागू खंड | 5.6.3.2, 5.6.3.3 |
| झुकने के लिए टेस्ट स्टेशन | 40 मिमी ~ 130 मिमी एक समूह पर लागू करें, |
| स्नैच के लिए टेस्ट स्टेशन | 160 मिमी ~ 500 मिमी एक समूह पर लागू करें |
| ड्राइव विधि | मोटर चालित |
| नियंत्रण रखने का तरीका | पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन |
| झुकने का कोण | सकारात्मक और नकारात्मक दिशा: 0-360 °, टच स्क्रीन प्रीसेट |
| झुकने स्थिरता त्रिज्या | R2.5 मिमी, R80 मिमी, R120 मिमी, R200 मिमी |
| झुकने की दर | 0~65rpm, पूर्व निर्धारित किया जा सकता है |
| झुकने का समय | 0 ~ 999999, छह अंकों की मेमोरी प्रीसेट संख्या |
| झुकने का भार | 500 ग्राम, 50 एन, 75 एन, 100 एन |
| स्नैच टाइम्स | 0 ~ 999999, छह अंकों की मेमोरी प्रीसेट संख्या |
| एस.एन.अटैच लोड | 500 ग्राम |
| भार बिजली | 100mA±10mA |
विवरण:
