| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन885 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

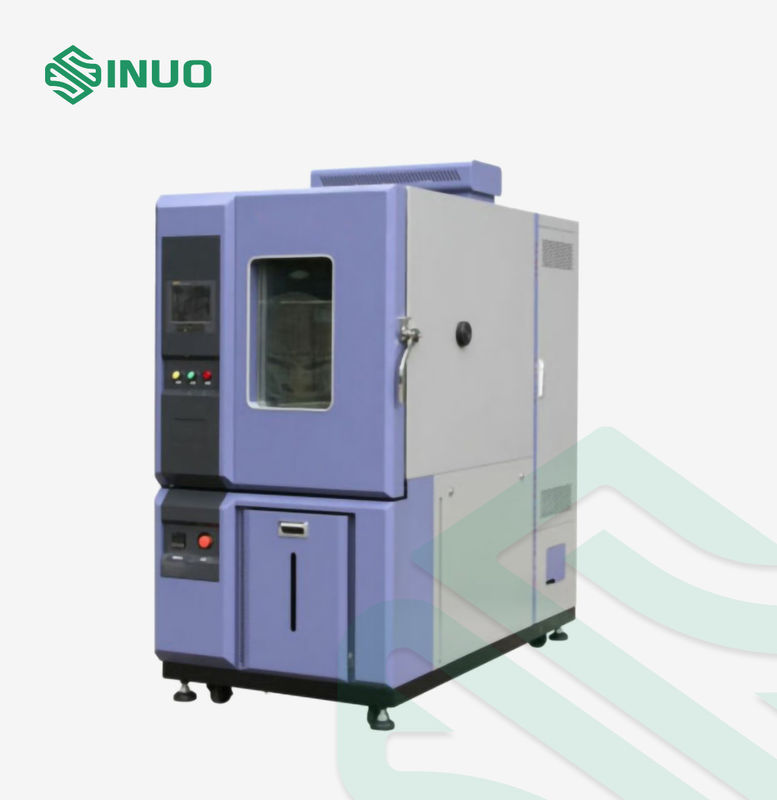

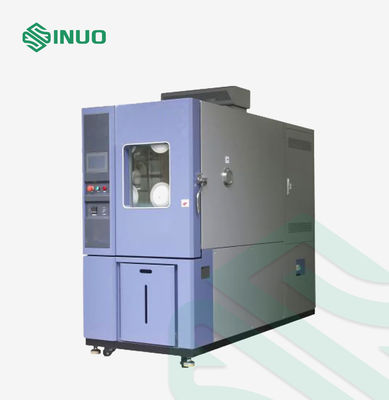

आईईसी 62196 इलेक्ट्रिक वाहन रैपिड टेम्परेचर चेंज टेस्ट चैंबर
अनुपालन मानक और खंड
आईईसी 62196-1 एड.4सीडीवी 2020 क्लॉज 26.7.2.
आईईसी 60068-2-1: 2007 "पर्यावरण परीक्षण-भाग 2-1: टेस्ट-टेस्ट ए: शीत, आईडीटी"
आईईसी 60068-2-2: 2007 "पर्यावरण परीक्षण-भाग 2-1: परीक्षण- परीक्षण बी-सूखी गर्मी, आईडीटी"
IEC60068-2-78:2012 "पर्यावरण परीक्षण-भाग 2-78: टेस्ट-टेस्ट कैब: नम गर्मी, स्थिर स्थिति, IDT"
IEC60068-2-30:2005 "पर्यावरण परीक्षण-भाग 2-30: परीक्षण-परीक्षण Db: नम गर्मी, चक्रीय (12h+12h चक्र), IDT"
उपकरण अवलोकन
यह तेजी से तापमान परिवर्तन परीक्षण कक्ष IEC 62196-1 Ed.4CDV 2020 क्लॉज 26.7.2 द्वारा आवश्यक है।
इसका उपयोग कच्चे माल और इलेक्ट्रॉनिक्स, इलेक्ट्रीशियन, विद्युत उपकरण, प्लास्टिक आदि जैसे उपकरणों के ठंड, गर्मी, आर्द्रता और सूखापन परीक्षण के लिए किया जाता है। इसका उद्देश्य उच्च और निम्न तापमान के तहत उत्पादों के भंडारण, परिवहन और उपयोग की विश्वसनीयता की पुष्टि करना है। तेजी से बारी-बारी से आर्द्र गर्मी का वातावरण।
संरचना:
यह उपकरण निम्नलिखित विशेषताओं के साथ एक बंद कक्ष संरचना को अपनाता है:
1. ऊर्जा की बचत और खपत में कमी: गैस-तरल बाईपास मोड का उपयोग निरंतर तापमान और आर्द्रता प्राप्त करने के लिए शीतलन क्षमता को समायोजित करने के लिए किया जाता है।
2. संचालित करने में आसान: प्रोग्राम करने योग्य तापमान और आर्द्रता नियंत्रक (7-इंच 16-बिट ट्रू कलर टच स्क्रीन) का उपयोग करके, प्रयोगात्मक डेटा रिकॉर्डिंग और प्रसंस्करण लचीला है।
3. उच्च विश्वसनीयता: प्रमुख घटक दीर्घायु और विश्वसनीयता सुनिश्चित करने के लिए आयातित घटक हैं;कुशल तेल विभाजक कंप्रेसर जीवन सुनिश्चित करते हैं।
तकनीकी मापदंड
| नियंत्रण और संचालन | पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली | |
| चैंबर का आकार |
1000 एल: आंतरिक आकार: डब्ल्यूडीएच = 1000 × 1000 × 1000 मिमी, बाहरी आकार: WDH = 1200 × 2015 × 2035 मिमी (मशीन के उभरे हुए हिस्सों को छोड़कर) |
|
| तापमान की रेंज | बी: -40～150 ℃; | |
| रैखिक गति | 3 ℃ / मिनट | |
| तापमान विचलन | ±2.0℃ | |
| तापमान में उतार-चढ़ाव | ± 0.5 ℃ | |
| तापमान एकरूपता | ± 2 ℃ | |
| ताप और शीतलन दर |
ताप दर: -30 ℃ से + 100 ℃, रैखिक गति 3 ℃ / मिनट (गैर-लोड) शीतलन दर: + 100 ℃ से -30 ℃, रैखिक गति 3 ℃ / मिनट (गैर-लोड) (नोट: तापमान हीटिंग और कूलिंग दर आईईसी 60068-3 मानक के प्रासंगिक नियमों के अनुसार मापा जाता है, और सेंसर एयर आउटलेट स्थिति में है) |
|
| आर्द्रता रेंज | 20%〜98%आरएच | |
| आर्द्रता विचलन | ±3.0％RH (＞75％RH);±5.0％RH (≤75％RH) | |
| आर्द्रता एकरूपता | ±3.0％RH (गैर लोड) | |
| आर्द्रता में उतार-चढ़ाव | ±2.0％आरएच | |
| तापमान और आर्द्रता रेंज चिह्न |  |
|
| सिस्टम मुख्य संरचना | ||
| चैंबर बॉडी | आंतरिक कक्ष उच्च गुणवत्ता वाली कार्बन स्टील प्लेट से बना है, सतह को इलेक्ट्रोस्टैटिक रंग छिड़काव के साथ इलाज किया जाता है | |
| आंतरिक कक्ष 304 # ब्रश स्टेनलेस स्टील प्लेट, गोल आकार, चिकनी, साफ करने में आसान से बना है | ||
| लीड होल: आंतरिक और बाहरी कक्ष रबर स्टॉपर के साथ थ्रेडिंग होल से सुसज्जित हैं | ||
| इन्सुलेशन सामग्री: पॉलीयूरेथेन फोम | ||
| अवलोकन खिड़की: डबल-लेयर विस्फोट-सबूत टेम्पर्ड ग्लास दरवाजा | ||

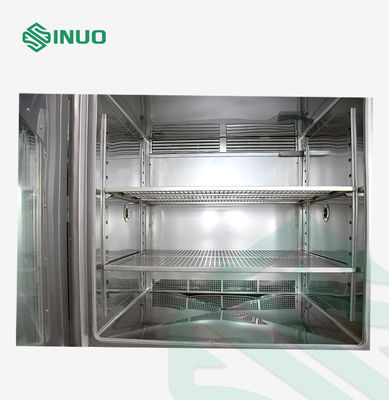

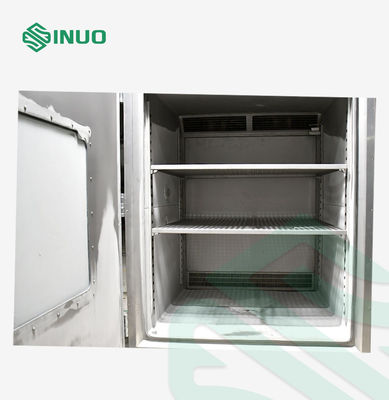

| अलमारियां: 304 स्टेनलेस स्टील, वियोज्य अलमारियों से बना है | ||
| तापन प्रणाली | ताप विधि: विद्युत ताप | |
| उच्च गुणवत्ता निकल-क्रोमियम तार इलेक्ट्रिक हीटर, संपर्क रहित नियंत्रण (एसएसआर) | ||
| आर्द्रीकरण प्रणाली | आर्द्रीकरण विधि: बाहरी आर्द्रीकरण संरचना | |
| शीतलन प्रणाली | जर्मन बॉक सेमी-टाइट कंप्रेसर या जर्मन बिट्ज़र सेमी-कॉम्पैक्ट कंप्रेसर | |
| गैर-फ्लोरीन पर्यावरण के अनुकूल सर्द R404A R23, पर्यावरण नियमों के अनुरूप, सुरक्षित और गैर विषैले | ||
| शेल और ट्यूब कंडेनसर (पानी ठंडा) | ||
| उच्च प्रदर्शन फिन प्रकार स्वचालित भार क्षमता समायोजन, कम तापमान का दीर्घकालिक उपयोग और ठंढ के बिना उच्च आर्द्रता की स्थिति। | ||
| नियंत्रण प्रणाली | टच स्क्रीन: प्रोग्राम करने योग्य तापमान और आर्द्रता नियंत्रक (7 इंच 16-बिट ट्रू कलर टच स्क्रीन) | |
| तापमान नियंत्रण: पीआईडी स्व-ट्यूनिंग, कक्षा ए पीटी 100 प्लैटिनम प्रतिरोध सेंसर का उपयोग कर | ||
|
समारोह: निश्चित मूल्य परीक्षण और कार्यक्रम परीक्षण निश्चित मूल्य परीक्षण: जब परीक्षण वातावरण को केवल एक ही तापमान और आर्द्रता की आवश्यकता होती है, तो आवश्यक तापमान, आर्द्रता और चलने का समय निर्धारित करने के लिए इस मोड का चयन करना। कार्यक्रम परीक्षण: जब परीक्षण वातावरण में कई तापमान और आर्द्रता की आवश्यकता होती है, तो प्रत्येक कार्यक्रम का तापमान, आर्द्रता और चलने का समय निर्धारित करने के लिए इस मोड का चयन करें।उपयोगकर्ता प्रोग्राम के चलने का क्रम निर्धारित कर सकता है।कार्यक्रम समूह 100 समूहों तक है। |
||
| आधार सामग्री भंडारण | तापमान और आर्द्रता वक्र इंटरफ़ेस के साथ, मानक R232 इंटरफ़ेस या यू डिस्क संचार इंटरफ़ेस के साथ, डेटा डाउनलोड किया जा सकता है, और डेटा परिवर्तन और प्रक्रियाओं को रिकॉर्ड किया जा सकता है। | |
| सुरक्षा संरक्षण | पावर-ऑफ मेमोरी फ़ंक्शन, चरण अनुक्रम सुरक्षा, रिसाव संरक्षण, अधिक तापमान संरक्षण, कंप्रेसर अधिभार संरक्षण, पानी की कमी अलार्म, असामान्य सुरक्षा | |
| सुरक्षा सुरक्षा उपकरण | हीटर एयर-बर्निंग प्रोटेक्शन स्विच, करंट सर्किट ब्रेकर पर हीटर, करंट ओवरलोड प्रोटेक्शन पर फैन को सर्कुलेट करना | |
| कंप्रेसर उच्च वोल्टेज संरक्षण स्विच, कंप्रेसर ज़्यादा गरम सुरक्षा स्विच, वर्तमान सुरक्षा स्विच पर कंप्रेसर | ||
| अंडर-रिवर्स फेज सर्किट ब्रेकर, नो-फ्यूज स्विच, जीरो-क्रॉसिंग गेट फ्लुइड पावर कंट्रोलर | ||
| अलार्म संकेत | जब उपरोक्त सुरक्षा होती है, तो उपकरण चलना बंद हो जाता है, एक श्रव्य और दृश्य अलार्म जारी किया जाता है, और गलती का स्थान मीटर पर प्रदर्शित होता है। | |
