| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन1106 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 20 सेट/माह |

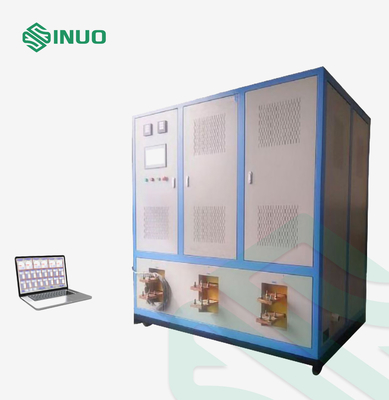

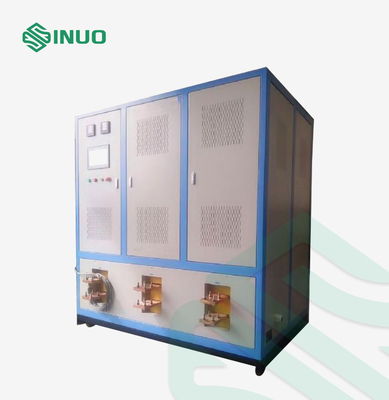

IEC62196 इलेक्ट्रिक वाहन कनेक्टर और प्लग तापमान वृद्धि परीक्षण प्रणाली
अनुपालन मानक और खंड
आईईसी 62196-1 एड.4सीडीवी 2020 क्लॉज 24.
आईईसी 62196-3एड.4सीडीवी2020 खंड 24।
आईईसी 60309-1: 2012 खंड 22।
...
तकनीकी मापदंड
1. इनपुट पावर
मुख्य सर्किट बिजली की आपूर्ति: एसी 380 (1 ± 10%) वी तीन चरण पांच तार बिजली की आपूर्ति।
2. बिजली आवृत्ति: एसी 50-60 (1 ± 10%) हर्ट्ज।
3. वर्तमान स्तर: 0.5 स्तर।
4. स्थिर करंट की सीमा के भीतर आउटपुट करंट: 0 ~ 800A को लगातार इच्छानुसार समायोजित किया जा सकता है।वर्तमान सेटिंग मान (स्टेपलेस प्रकार) को डिजिटल रूप से सेट किया जा सकता है, ताकि एसी निरंतर चालू बिजली आपूर्ति उपकरण विभिन्न परीक्षण परियोजनाओं की जरूरतों को पूरा करने के लिए आउटपुट करंट को लगातार और सुचारू रूप से समायोजित कर सके।
5. वर्तमान स्थिरता रेंज: +0～3％ (ऊपरी और निचली सीमा का चयन किया जा सकता है)।
6. लगातार वर्तमान सटीकता: ±1.0% पढ़ना।
7. आउटपुट तरंग: एसी साइन लहर, तरंग विरूपण 3% से कम है।
* वर्तमान आउटपुट सर्किट: 0 ~ 800 ए;2 सर्किट के साथ 1 इकाई
*तापमान मापन चैनलों की संख्या: 16 चैनल;
* स्थिर पहचान सीमा: 0 ~ 200 ℃ (मानक आवश्यक तापमान परीक्षण सीमा)
उपकरण अवलोकन
सहायक उपकरण को सत्यापित करने के लिए परीक्षण उपकरण का उपयोग इस प्रकार किया जाना चाहिए कि सामान्य उपयोग में तापमान में वृद्धि अत्यधिक न हो।
इसका उपयोग रेटेड करंट को पास करने के बाद प्लग, सॉकेट-आउटलेट और वाहन कनेक्टर्स के तापमान वृद्धि की जांच करने के लिए किया जाता है, लोड करंट कनेक्ट होने पर विद्युत सहायक उपकरण की सतह पर हीटिंग की स्थिति, और क्या टर्मिनलों का तापमान वृद्धि मिलती है मानक की आवश्यकताएं।
नमूने को कम वोल्टेज प्रदान करता है, और फिर तापमान वृद्धि एक निश्चित अवधि के भीतर एकत्र की जाती है, जिसकी तुलना मानक आवश्यकताओं के साथ की जाती है।
सिस्टम संरचना:
एक मशीन में बने 12 तरीके सिंगल-फेज करंट (यानी सभी विद्युत उपकरण एक चेसिस में हैं),प्रत्येक 3 तरीकों से सिंगल-फेज में 3-फेज बिजली की आपूर्ति होती है (तीन-चरण बिजली की आपूर्ति द्वारा संचालित, पूरा उपकरण स्टार-कनेक्टेड है)।यह इलेक्ट्रिक वोल्टेज रेगुलेटर, करंट ट्रांसमीटर, पीएलसी प्रोग्रामेबल कंट्रोलर, करंट सेंसर, टच इंटरफेस और रिमूवेबल चेसिस से बना है।विशेष रूप से: एसी स्थिर वर्तमान बिजली की आपूर्ति, जो परीक्षण प्रवाह को स्थिर रूप से आउटपुट कर सकती है, बिजली आपूर्ति वोल्टेज में उतार-चढ़ाव, तारों या तांबे की सलाखों को जोड़ने, और परीक्षण उत्पाद के प्रतिरोध मूल्य के कारण परीक्षण वर्तमान के प्रभाव को खत्म कर सकती है, और सटीकता में सुधार कर सकती है परीक्षण के परिणाम।बिजली की आपूर्ति में कम नुकसान, उच्च दक्षता, आसान संचालन, और पूर्ण नियंत्रण और पता लगाने के कार्य हैं।
प्रणाली की सुविधाएँ:
1. ट्रू कलर टच एलसीडी स्क्रीन के साथ, टच स्क्रीन पर करंट सेटिंग और मॉनिटरिंग पूरी की जा सकती है, फुल इंग्लिश इंटरफेस के साथ, सेटिंग सरल है और ऑपरेशन सुविधाजनक है।
2. एक अनुकूल मानव-कंप्यूटर इंटरैक्शन इंटरफ़ेस के साथ, यह प्रचुर मात्रा में अलार्म और निदान कार्य प्रदान करता है।मुख्य नियंत्रण इकाई एक प्रोग्रामेबल कंट्रोलर (पीएलसी) का चयन करती है, जो व्यापक निगरानी और क्लोज-लूप नियंत्रण प्राप्त करने के लिए एक ही समय में कई लोड धाराओं को स्वचालित रूप से समायोजित कर सकती है, और स्वचालन की डिग्री अधिक होती है।
3. इंटेलिजेंट प्रोग्राम कंट्रोल सॉफ्टवेयर, उच्च विश्वसनीयता, मजबूत एंटी-हस्तक्षेप क्षमता, डिजिटल लॉजिक कंट्रोल, मोशन कंट्रोल, क्लोज्ड-लूप प्रोसेस कंट्रोल, डेटा प्रोसेसिंग, संचार नेटवर्किंग और अन्य कार्यों के साथ, वर्तमान डेटा संग्रह, प्रदर्शन और नियंत्रण को पूरा करें।वायरलेस (वाईफ़ाई) संचार इंटरफ़ेस प्रदान करें, और पृष्ठभूमि पीसी निगरानी के साथ वायरलेस संचार फ़ंक्शन का एहसास कर सकते हैं, प्रत्येक लूप के परीक्षण वर्तमान के केंद्रीकृत सेटिंग और स्वचालित नियंत्रण का एहसास कर सकते हैं, और मानवीकरण मजबूत है।
4. डेटा ट्रांसमिशन के पूर्ण डिजिटलीकरण का एहसास करने, डेटा सटीकता और उत्पाद विश्वसनीयता में सुधार करने के लिए फ़ील्डबस तकनीक का समर्थन करने वाले बुद्धिमान वोल्टेज और वर्तमान सेंसर का उपयोग करना।
5. शून्य-बिंदु मुआवजे और वर्तमान सुधार स्व-अंशांकन फ़ंक्शन के साथ, यह एसी निरंतर चालू बिजली आपूर्ति उपकरण की स्थिरता सुनिश्चित करने के लिए डिवाइस की समायोज्य सीमा के भीतर बहु-खंड सुधार गुणांक उत्पन्न कर सकता है।
6. संरक्षण समारोह: रिवर्स चरण अनुक्रम के साथ, अधिक-वर्तमान सुरक्षा फ़ंक्शन, बिना किसी लोड की अनुमति देता है।एसी वोल्टेज रेगुलेटिंग डिवाइस की सुरक्षा को एसी निरंतर चालू बिजली आपूर्ति उपकरण के सामान्य संचालन को सुनिश्चित करने और उत्पाद की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए कंप्यूटर स्वचालित सुरक्षा नियंत्रण और मैकेनिकल माइक्रो-मोशन लिमिट स्विच की दोहरी सुरक्षा को अपनाना चाहिए।
7. परीक्षण वर्तमान स्थिरता बाहरी परीक्षण वातावरण से प्रभावित नहीं होती है, और आउटपुट चालू हमेशा परीक्षण के दौरान सेट सटीकता सीमा के भीतर रखा जाता है।
8. रेटेड वर्तमान में बुद्धिमान एयर-कूलिंग, लंबे समय तक संचालन का उपयोग करते हुए, मुख्य सर्किट डिवाइस का तापमान वृद्धि उनके संबंधित मानकों से अधिक नहीं होती है।
9. प्रत्येक वर्तमान स्तर के उपकरण का उपयोग अकेले शक्ति स्रोत के रूप में किया जा सकता है या किसी भी संयोजन में समानांतर में कई धाराओं का उपयोग किया जा सकता है, और कुल वर्तमान तापमान वृद्धि परीक्षण आवश्यकताओं को पूरा करना चाहिए।
तापमान अधिग्रहण प्रणाली:
1. तापमान डिटेक्टर के लिए आवश्यकताएँ:
ए कार्यशील बिजली की आपूर्ति: डीसी 24 वी।
बी इनपुट सर्किट: 16 चैनल।
सी। इनपुट सिग्नल प्रकार: टी प्रकार (थर्मोकूपल)।
डी। मापन सटीकता: ± 1 ℃।
ई. नमूना समय: <0.5 सेकंड।
एफ। अलगाव ताकत: चैनलों के बीच उच्च वोल्टेज अलगाव सीधे 380V लाइव कंडक्टर को माप सकता है।
जी. डिस्प्ले ऑपरेशन: 10-इंच टच एलसीडी स्क्रीन का उपयोग करना।
एच. संचार समारोह;वाईफ़ाई वायरलेस इंटरफ़ेस या RS485 इंटरफ़ेस के माध्यम से दूरस्थ निगरानी को महसूस किया जा सकता है।
I. डेटा स्टोरेज: यूएसबी इंटरफेस यू डिस्क स्टोरेज।
2. जांच नियंत्रक और सॉफ्टवेयर
ए डेटा संग्रह और प्रसंस्करण कार्य: वास्तविक समय डेटा संग्रह और निचले स्तर के स्मार्ट उपकरणों के प्रसंस्करण के माध्यम से।रीयल-टाइम जानकारी में शामिल हैं: वर्तमान और तापमान जैसे एनालॉग सिग्नल, और स्विच सिग्नल जैसे स्विच स्थिति और ऑपरेटिंग स्थिति।

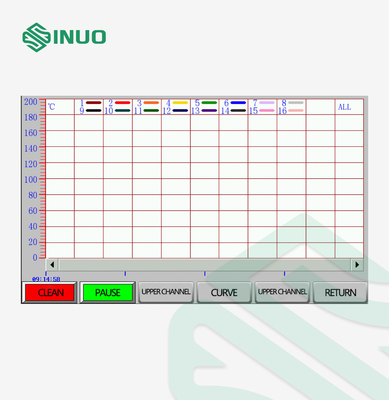

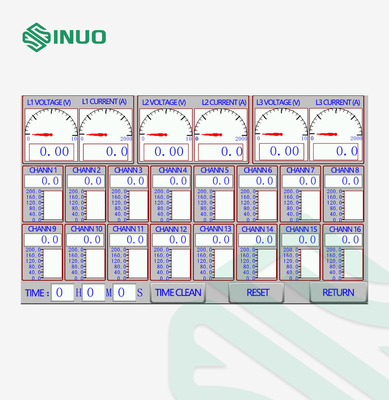

बी प्रदर्शन समारोह: निचले स्तर के स्मार्ट उपकरणों द्वारा भेजी गई सभी प्रकार की सूचनाओं को संसाधित करने के बाद, वास्तविक समय में विभिन्न सूचना स्क्रीन प्रदर्शित की जा सकती हैं, और ऑपरेटिंग पैरामीटर, अलार्म जानकारी और सिस्टम के ऐतिहासिक रिकॉर्ड किसी भी समय पूछताछ के माध्यम से पूछे जा सकते हैं पृष्ठभूमि इंटरफ़ेस।
C. नियंत्रण कार्य: एकत्रित डेटा और स्थिति के अनुसार, निचले स्तर के स्मार्ट उपकरणों पर रिमोट कंट्रोल संचालन किया जा सकता है।
डी. सेटिंग फ़ंक्शन: निचले स्तर के स्मार्ट डिवाइस के संचालन के दौरान आवश्यक पैरामीटर पृष्ठभूमि निगरानी सॉफ्टवेयर के माध्यम से सिस्टम में इनपुट होते हैं।सेटिंग को उपयोगकर्ता स्तर और फ़ैक्टरी स्तर के दो स्तरों में विभाजित किया गया है, और इसमें पासवर्ड सुरक्षा फ़ंक्शन है।
ई। अलार्म फ़ंक्शन: प्रत्येक निचले स्तर के बुद्धिमान डिवाइस द्वारा उत्पन्न अलार्म जानकारी वायरलेस (वाईफ़ाई) के माध्यम से पृष्ठभूमि में भेजी जाती है, और पृष्ठभूमि निगरानी सॉफ़्टवेयर स्वचालित रूप से अलार्म जानकारी पॉप अप करेगा, और संबंधित अलार्म जानकारी का विश्लेषण और एकत्र भी कर सकता है एकत्रित आंकड़ों के अनुसार।
एफ। रिकॉर्डिंग फ़ंक्शन: क्वेरी के लिए समय और अन्य शर्तों के अनुसार सिस्टम ऑपरेशन के दौरान कुछ महत्वपूर्ण स्थिति और डेटा स्टोर करें, और निर्दिष्ट प्रारूप में प्रिंटर को आउटपुट डेटा रिपोर्ट करें।
पैरामीटर:
| लागू मानक | आईईसी 62196-1 एड.4 सीडीवी 2020 |
| लागू खंड | खंड 24 |
| निवेश शक्ति | एसी 380 (1 ± 10%) वी तीन चरण पांच तार बिजली की आपूर्ति |
| ऊर्जा आवृत्ती | एसी 50-60 (1 ± 10%) हर्ट्ज |
| वर्तमान स्थिरता | +0～3％ (चयनित किया जा सकता है) |
| वर्तमान सटीकता | ±1.0% पढ़ना |
| आउटपुट वेवफॉर्म | एसी साइन वेव |
| अनुसंधान का विस्तार | 0 ~ 200 ℃ |
| वर्तमान स्तर | 0.5 स्तर |
| इनपुट सर्किट | 16 चैनल |
मुख्य उपकरण विन्यास
1. एसी बिजली की आपूर्ति: एसी स्थिर वर्तमान बिजली की आपूर्ति एकल चरण 400 ए, 2 आउटपुट 2 सेट।
2. तापमान वृद्धि परीक्षण मानक तांबा बार 30 * 5 * 2000 मिमी, मात्रा 12 पीसी।
3. तापमान वृद्धि परीक्षण नरम कनेक्शन का उपयोग कनेक्टिंग कंडक्टर को तापमान वृद्धि परीक्षण उपकरण के आउटपुट अंत और मानक कॉपर बार या परीक्षण उत्पाद के बीच जोड़ने के लिए किया जाता है, जो नरम तांबे के कंडक्टर से बना होता है।गुणवत्ता की आवश्यकताएं: कॉपर ट्यूब (दीवार की मोटाई 2 मिमी) और टिन वाली तांबे की चोटी (φ0.2 मिमी) कोल्ड प्रेस्ड, दोनों सिरों पर टिन किया जाता है, मुक्त सहनशीलता।क्रॉस-अनुभागीय क्षेत्र 250 वर्ग, लंबाई 1000 मिमी, संख्या 6 सेट।
तापमान वृद्धि परीक्षण के लिए लाइनें: 1,1.5,2,.5,4,6, वर्ग, प्रत्येक विनिर्देश 2 मीटर लंबाई, प्रत्येक के 2 टुकड़े हैं;10,16,25,50,70, वर्ग, प्रत्येक विनिर्देश की लंबाई 2 मीटर है, मात्रा प्रत्येक के 2 टुकड़े है;95,120,240 वर्ग, प्रत्येक विनिर्देश लंबाई 1 मीटर है, मात्रा प्रत्येक के 2 टुकड़े है;
4. तापमान अधिग्रहण प्रणाली: हटाने योग्य चेसिस के 1 सेट के साथ 16-चैनल तापमान अधिग्रहण प्रणाली, जिसमें 16 आयातित टी-आकार के थर्मोकपल 3 मीटर की लंबाई के साथ शामिल हैं।
5. 1 लैपटॉप (पीसी मॉनिटरिंग सॉफ्टवेयर, 1 वाईफाई सिस्टम सहित).
