| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन1006 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

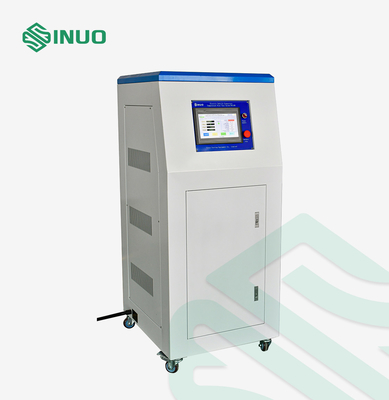

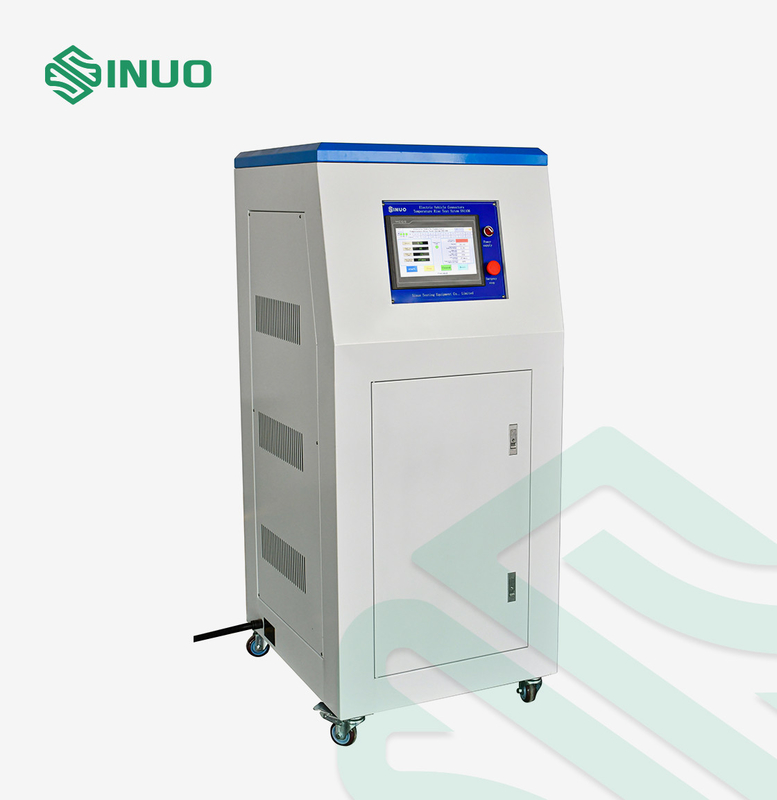

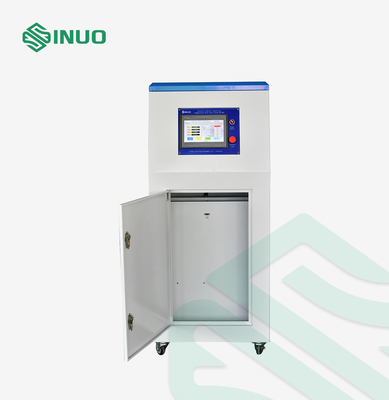

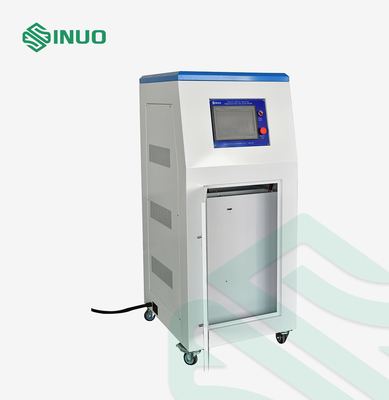

IEC62196 इलेक्ट्रिक वाहन कनेक्टर्स तापमान वृद्धि परीक्षण प्रणाली
अनुपालन मानक और खंड
IEC 62196-1 Ed.4CDV 2020 खंड 24।
आईईसी 62196-3Ed.4CDV2020 खंड 24।
आईईसी 60309-1: 2012 खंड 22।
...
उपकरण अवलोकन
यह तापमान वृद्धि परीक्षण प्रणाली IEC 62196-3: 2020 खंड 24, IEC 62196-1: 2020 खंड 24, IEC 60309-1: 2012 खंड 22, आदि की मानक आवश्यकताओं को पूरा करती है।
यह चार्जिंग पाइल इंटरफ़ेस प्लग और सॉकेट रेटेड करंट पास करने के बाद तापमान वृद्धि परीक्षण का पता लगाने के लिए उपयुक्त है, और लोड करंट कनेक्ट होने पर बिजली के सामान की सतह के ताप का आकलन करता है, और क्या टर्मिनल का तापमान वृद्धि मिलती है या नहीं। मानक की आवश्यकताएं।
उपकरण सिद्धांत

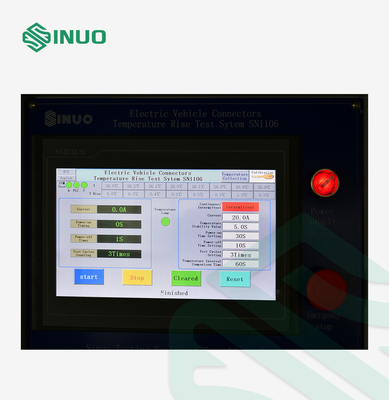

तापमान वृद्धि परीक्षण प्रणाली में एक इलेक्ट्रिक वोल्टेज रेगुलेटर, एक करंट ट्रांसड्यूसर, एक पीएलसी प्रोग्रामेबल कंट्रोलर, एक करंट सेंसर, एक मानवीय टच स्क्रीन और एक मूवेबल चेसिस होता है।यह टेस्ट करंट को स्थिर रूप से आउटपुट कर सकता है, और बिजली आपूर्ति वोल्टेज, कनेक्टिंग वायर या कॉपर बार, और सैंपल के रेजिस्टेंस वैल्यू के उतार-चढ़ाव के कारण होने वाले टेस्ट करंट के प्रभाव को खत्म कर सकता है और टेस्ट रिजल्ट की सटीकता में सुधार कर सकता है। .बिजली की आपूर्ति में कम नुकसान, उच्च दक्षता, आसान संचालन, पूर्ण नियंत्रण और पहचान के कार्य हैं।टच स्क्रीन वास्तविक समय में प्रत्येक तापमान माप बिंदु के वर्तमान मान और तापमान मान प्रदर्शित कर सकती है।तापमान मान को हर 2 सेकंड में रिकॉर्ड किया जा सकता है और रिपोर्ट तैयार की जा सकती है, जिसे USB फ्लैश ड्राइव में संग्रहीत किया जा सकता है और देखने और प्रिंट करने के लिए कंप्यूटर पर कॉपी किया जा सकता है।
तकनीकी मापदंड
| तापमान माप बिंदु | 8 चैनल |
| प्रचालन की विधि | रंग मानवकृत स्पर्श इंटरफ़ेस |
| आउटपुट लगातार समायोज्य वर्तमान | एसी 0.50 ~ 50.00 ~ 400.0 ए (स्तर 1, सेट किया जा सकता है) |
| आउटपुट वर्तमान मोड | निरंतर / रुक-रुक कर |
| लोड टेस्ट आउटपुट वोल्टेज | एसी 5 वी के नीचे |
| वर्तमान संकल्प | 0.1ए |
| एमीटर सटीकता | ±1%±3 बाइट्स |
| वाल्टमीटर सटीकता | ±1%±3 बाइट्स |
| सतत मोड परीक्षण समय | 0.01 ~ 99.99 घंटे |
| आंतरायिक मोड परीक्षण समय | 0.01 ~ 99.99 घंटे |
| आंतरायिक मोड परीक्षण चक्र | 1 ~ 99999 चक्र, स्वचालित शटडाउन जब परीक्षण चक्र प्रीसेट मान तक पहुंचते हैं |
| तापमान माप रेंज | 0~400°C, सटीकता 0.3% रीडिंग + 1°C;संकल्प: 0.1 डिग्री सेल्सियस |
| तापमान डेटा अधिग्रहण | RS232 संचार इंटरफ़ेस और डेटा रिकॉर्ड इंटरफ़ेस कॉन्फ़िगर करें |
| तापमान स्कैनिंग गति | 1 से 255 सेकंड सभी चैनल |
| तापमान डेटा रिकॉर्ड | डेटा यू डिस्क संग्रहीत किया जा सकता है |

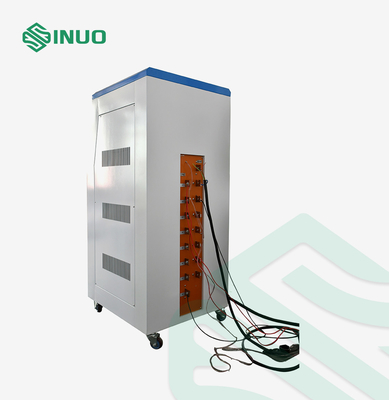

| तापमान मापने वाला थर्मोकपल | अमेरिकन ओमेगा टी-टाइप 30AWG फिलामेंट थर्मोकपल, लंबाई 2 मीटर, कुल 8 टुकड़े |
| बिजली की आपूर्ति | एकल चरण AC220V±10%, 50Hz, 3KVA |
| उपकरण आयाम और वजन | लगभग।एल 800 मिमी * डब्ल्यू 680 मिमी * एच 1610 मिमी, 125 किग्रा |
क्यू: क्या हैआंतरायिक मोड परीक्षण चक्र?
ए: यह है1 ~ 99999 चक्र, स्वचालित शटडाउन जब परीक्षण चक्र प्रीसेट मान तक पहुंचते हैं.
विवरण:
