| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन4412 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |

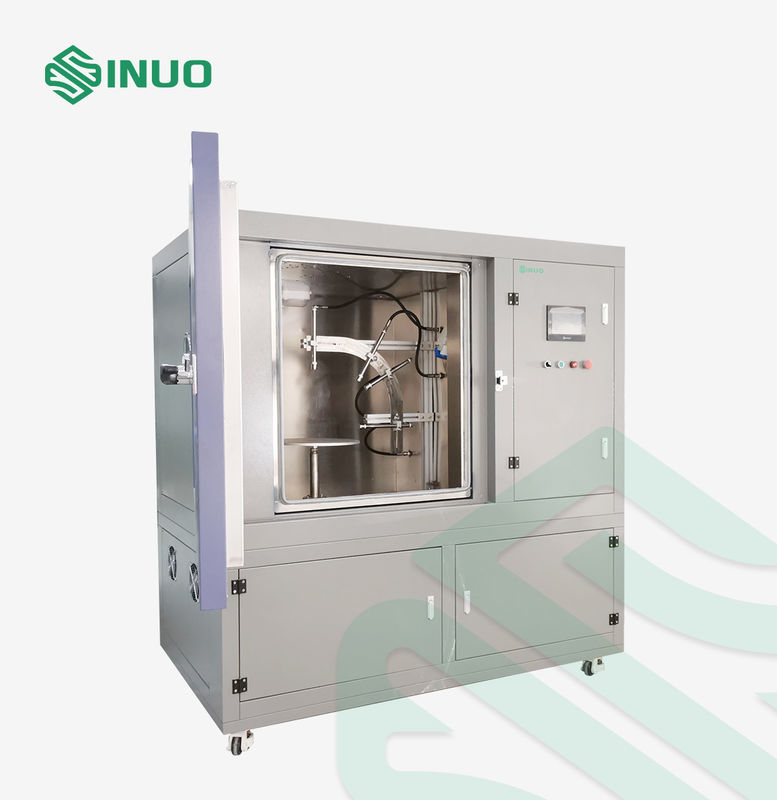

आईईसी 62196 इलेक्ट्रिक वाहन आईपीएक्स 9 के जल प्रवेश परीक्षण कक्ष
अनुपालन मानक और खंड
IEC 62196-1Ed.4CDV 2020 क्लॉज 20.2
आईईसी 60529:1989 + ए1:1999 + ए2:2013 क्लॉज 14.2.9
डीआईएन40050-9
आईएसओ20653
उपकरण अवलोकन
यह परीक्षण कक्ष निम्नलिखित के अनुरूप है: IEC 60529:1989 + A1:1999 + A2:2013 क्लॉज 14.2.9, और IEC 62196-1Ed.4CDV 2020 क्लॉज 20.2, DIN40050-9, ISO20653 IP डिग्रियों के लिए बाड़ों द्वारा प्रदान की गई सुरक्षा के लिए आवश्यक धूल (विदेशी वस्तुओं के खिलाफ सुरक्षा) सहित ठोस विदेशी वस्तुओं के प्रवेश के प्रभावों के खिलाफ बाड़े के अंदर बिजली के उपकरणों की सुरक्षा के लिए सड़क वाहनों में बिजली के उपकरण, पानी के प्रवेश के प्रभाव के खिलाफ बाड़े के अंदर बिजली के उपकरणों की रक्षा (संरक्षण) पानी के खिलाफ)।
आवेदन पत्र:
इसका उपयोग विद्युत उपकरण (आईपी पूरक कोड परीक्षण) के बाड़ों का निरीक्षण करने के लिए किया जाता है, और यह उच्च तापमान और उच्च दबाव के तहत विद्युत और ऑटो भागों के जलरोधी परीक्षण के लिए लागू होता है।
नमूना जांच:
उत्पादों को IPX9 डिग्री वाटरप्रूफ टेस्ट पास करना चाहिए, जैसे ऑटोमोटिव और मोटरसाइकिल पार्ट्स, इलेक्ट्रिकल और इलेक्ट्रॉनिक उद्योग।
सामग्री और संरचनात्मक:
बाहरी बाड़े और आंतरिक कक्ष सभी SUS304 स्टेनलेस स्टील से बने होते हैं, परीक्षण कक्ष का ऊपरी भाग परीक्षण और नियंत्रण के लिए होता है, परीक्षण कक्ष के निचले हिस्से में आयातित इतालवी उच्च दबाव पंप और सोलनॉइड वाल्व, निरंतर तापमान और बैकवाटर होता है। टैंक (SUS304 स्टेनलेस स्टील), टर्नटेबल मोटर (पैनासोनिक मोटर) और मंदी संचरण तंत्र।
सभी नियंत्रण सेटिंग्स, पानी का तापमान, नोजल नियंत्रण, दबाव, समय, प्रवाह आवश्यकताओं को पीएलसी द्वारा नियंत्रित किया जा सकता है और 7 "ताइवान वेइनव्यू टच स्क्रीन या एक उच्च औद्योगिक नियंत्रण घटक टच स्क्रीन पर सेट किया जा सकता है।
1. परीक्षण कक्ष में परीक्षण कक्ष, जल भंडारण टैंक, नियंत्रण भाग, उत्पाद निर्जलीकरण बफर क्षेत्र और जेट प्रणाली शामिल हैं।
2. आंतरिक कक्ष आकार: एल 1000 एमएम * डब्ल्यू 1000 एमएम * एच 1000 एमएम।
3. बाहरी कक्ष का आकार: L 1500MM * W1200MM * H 1950MM।
4. जेट सिस्टम: उच्च दबाव उच्च तापमान पानी पंप, उच्च दबाव उच्च तापमान पानी के दबाव मीटर, उच्च दबाव उच्च तापमान सोलनॉइड वाल्व, उच्च दबाव उच्च तापमान हाइड्रोलिक पाइप द्वारा निर्मित।
5. पाइप व्यास: 3/4"।
6. जेट नोजल: 4 पीसी।
7. गर्म पानी जेट तापमान: आरटी ~ 80 डिग्री सेल्सियस ± 5 डिग्री सेल्सियस।(समायोज्य, बढ़ाया तापमान और पानी अतिप्रवाह संरक्षण)
8. जेट पानी का दबाव: 80 ~ 100bar (8000 ~ 10000Kpa, 81.5-101.9kg / c㎡)
9. जल जेट प्रवाह: 15 ± 1 एल / मिनट (14-16 एल / मिनट)
10. जेट दूरी: 100-200 मिमी और मैनुअल द्वारा समायोज्य नोजल दूरी हो सकती है

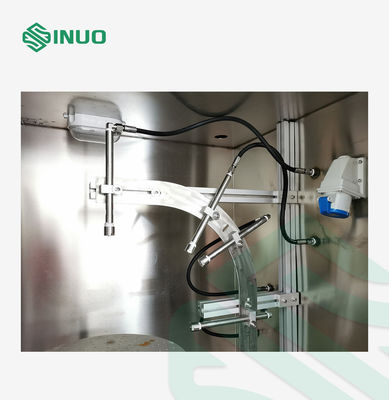

11. जल जेट कोण: 0 °, 30 °, 60 °, 90 ° (परीक्षण कोण मैनुअल द्वारा समायोज्य हो सकता है), एक क्षैतिज रेखा के आधार पर, नोजल छेद को एंटीक्लॉकवाइज ± 0 ° ± 30 ° ± 60 ° ± 90 पर वितरित करें ° नोजल पर वाल्व के साथ, बदले में जेट को प्रोग्राम करने योग्य सेट कर सकता है।
12. परीक्षण समय: मानक आवश्यकताओं के अनुसार प्रत्येक कोण जल जेट 30 सेकंड, लेकिन हमारा सिस्टम 0 ~ 90 के पूर्व-सेटटेबल और समायोज्य प्राप्त कर सकता है।

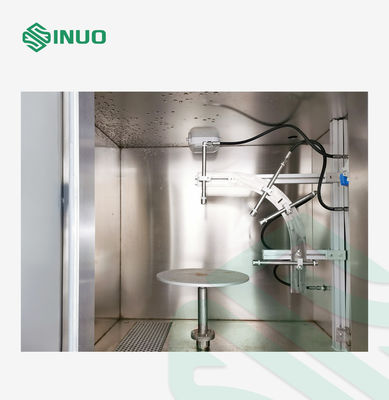

13. टर्नटेबल: उत्पाद को टर्नटेबल पर रखा जाना चाहिए, असर क्षमता: ≤30Kgs।
14. टर्नटेबल गति: 5-17r / मिनट (मोटर टरबाइन धीमी गति से घूमता है, गति को नियंत्रित करता है और आवृत्ति कनवर्टर द्वारा उचित गति को समायोजित करता है)
15. टर्नटेबल व्यास: 500mm
16. रन टाइम कंट्रोल: 1min ~ 9999min (प्री-सेटटेबल और एडजस्टेबल)।
17. जल पुनर्चक्रण प्रणाली के उपयोग को सुनिश्चित करने के लिए जल परिसंचरण प्रणाली।
18. जल जेट सतह: उत्पाद के सामने।
19. जेट दबाव नापने का यंत्र: पानी के दबाव को प्रदर्शित कर सकता है।
20. नियंत्रण प्रणाली: स्वतंत्र अनुसंधान और विकास टच स्क्रीन नियंत्रण प्रणाली।
21. टेम्पर्ड ग्लास को बाहरी कक्ष की जलरोधी दीवार के रूप में और स्टेनलेस स्टील के वर्ग को ब्रैकेट के रूप में उपयोग करें।

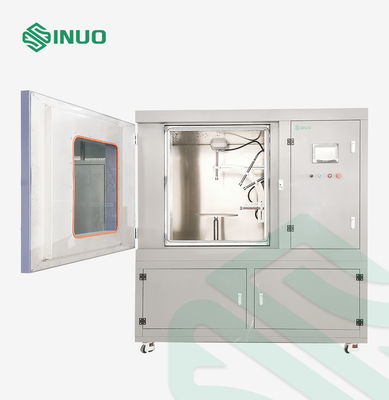

22. कक्ष का दरवाजा: बड़ी स्क्रीन दृश्य टेम्पर्ड ग्लास दरवाजा, परीक्षण की स्थिति और समय को देखते हुए और एक वाइपर से सुसज्जित।
