| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN1013B |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |
आईईसी 62196 इलेक्ट्रिक वाहन निकासी बल और लैचिंग सत्यापन परीक्षण उपकरण
अनुपालन मानक और खंड
आईईसी 62196-1:2020 खंड 16.16.

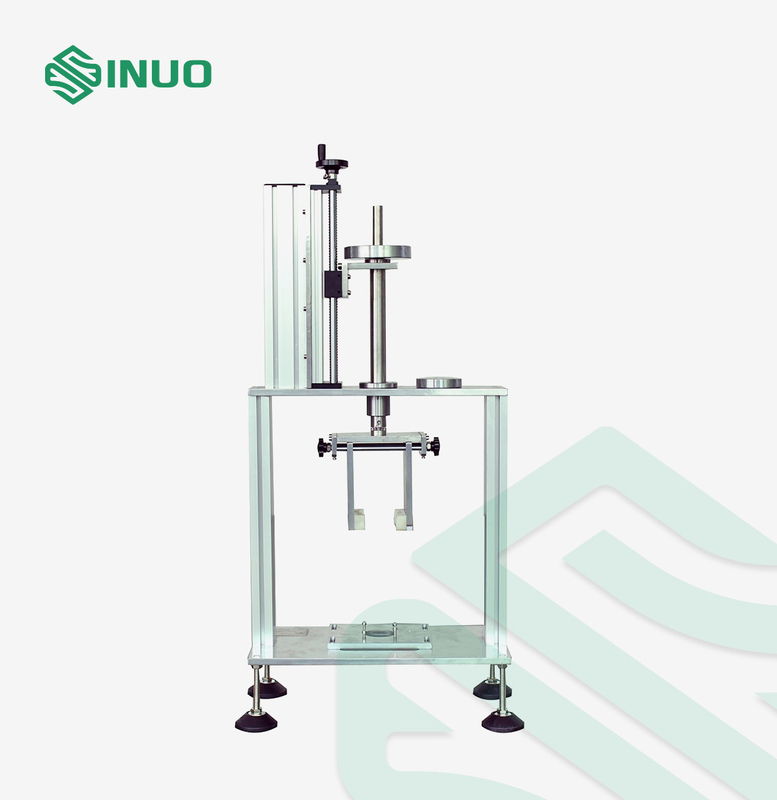

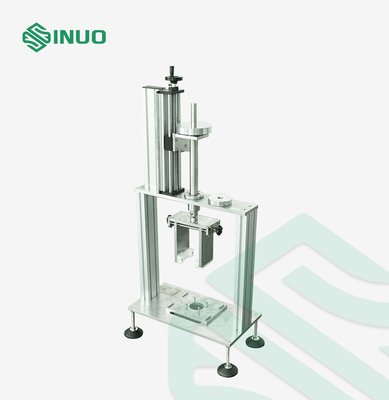

उपकरण अवलोकन
यह निकासी बल परीक्षण उपकरण IEC 62196-1Ed.4CDV 2020 क्लॉज 16.16 द्वारा आवश्यक है।

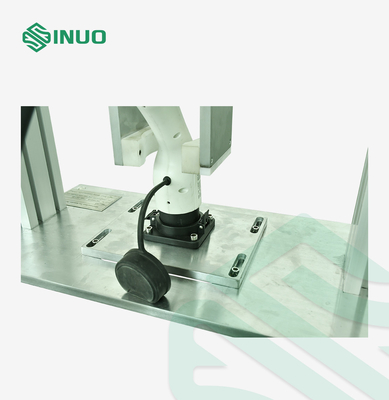

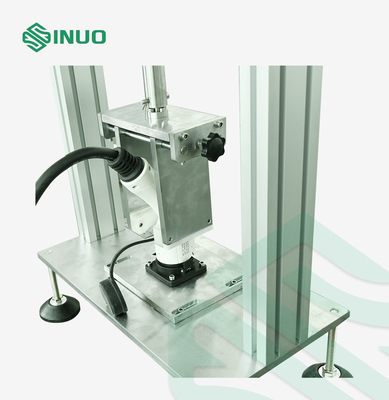

परीक्षण सिद्धांत: फिक्स्ड एक्सेसरी (सॉकेट-आउटलेट या व्हीकल इनलेट) को इस तरह से लगाया जाता है कि सम्मिलन के पहले चरण के दौरान मेटिंग एक्सेसरी लंबवत नीचे की ओर चलती है।9,2 किलो का मुख्य वजन उपयुक्त रूप से संभोग सहायक पर रखा गया है।यदि मूविंग एक्सेसरी आवश्यक स्थिति में निश्चित एक्सेसरी में प्रवेश नहीं करता है, तो 0,8 किलोग्राम के पूरक वजन को 5 सेमी की ऊंचाई से मुख्य वजन पर गिरने की अनुमति है।मूविंग एक्सेसरी तब फिक्स्ड एक्सेसरी को कॉन्टैक्ट्स को ठीक से संलग्न करने के लिए आवश्यक स्थिति में प्रवेश करेगी।
तकनीकी मापदंड
| लागू मानक | आईईसी 62196-1 एड.4 सीडीवी 2020 |
| लागू खंड | खंड 16.16 |
| निकासी बल वजन | 1 किलोग्राम |
| सम्मिलन बल वजन | 9.2 किलो |
| सम्मिलन सहायक वजन | 0.8 किग्रा |
| उपकरण परीक्षण प्लग | स्वनिर्धारित |
|
ए सम्मिलन बल परीक्षण: 1. सॉकेट या उपकरण इनपुट सॉकेट के लिए एक निश्चित प्रविष्टि बल उपकरण 2. फोर्स वेट किट: 9.2kg, सहायक वजन 0.8kg 3. सहायक वजन की ऊंचाई सीमा ड्रॉप: 50 मिमी 4. 2 किलो वजन |
|
|
बी निकासी बल परीक्षण: 1. आईईसी 62196-1:2020 पर आधारित एसएन1013 के यांत्रिक भाग को साझा किया चित्र 13 2. SN1013 . के लिए परीक्षण प्लग साझा किए 3. काउंटरवेट, भारोत्तोलन सहायक उपकरण (गेज + हुक + वजन) को 9 किलो बनाओ, और पूरक वजन 1 किलो है 4. 1 किलो वजन |
|
विवरण:
