| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | SN2210-2 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 30 सेट / माह |
आईईसी 62196 इलेक्ट्रिक वाहन कनेक्टर टेस्ट के लिए संयुक्त परीक्षण जांच
अनुपालन मानक और खंड
IEC 62196-1Ed.4CDV 2020 क्लॉज 10.1।
उपकरण अवलोकन

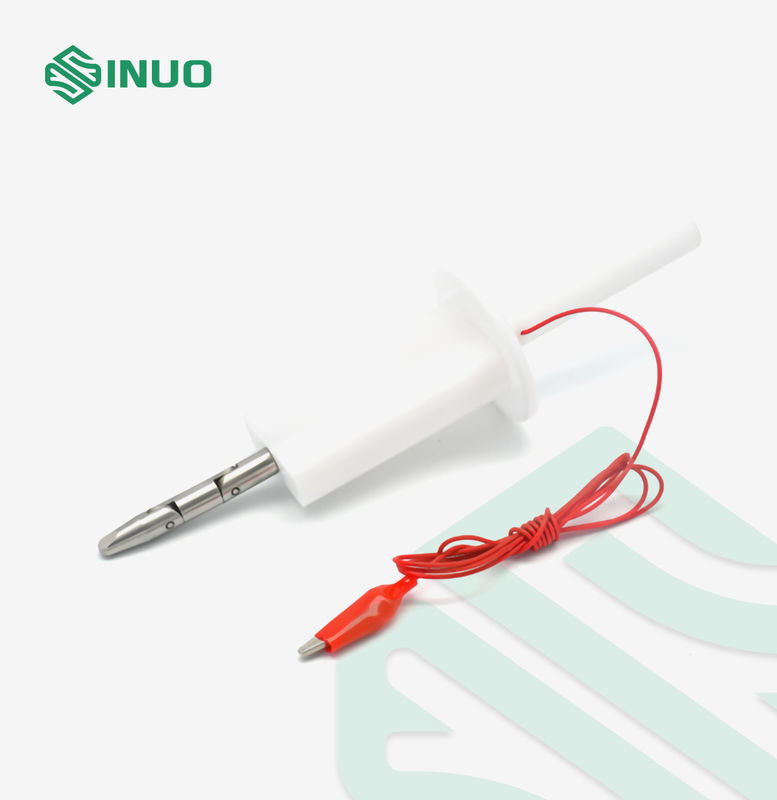

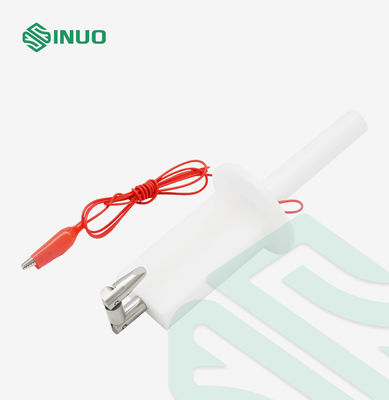

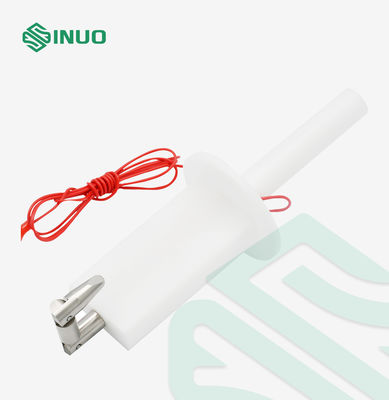

यह IEC 62196-1Ed.4CDV 2020 क्लॉज 10.1 जैसे कई मानकों के अनुसार बनाई गई एक सटीक परीक्षण उंगली है।इस जांच का उद्देश्य खतरनाक भागों तक पहुंच के खिलाफ बुनियादी सुरक्षा को सत्यापित करना है।इसका उपयोग उंगली से पहुंच के खिलाफ सुरक्षा को सत्यापित करने के लिए भी किया जाता है।इस टेस्ट फिंगर प्रोब में डिटो, फिंगर, बेस और इंसुलेटेड हैंडल होते हैं जो मानव हाथ की विशेषताओं का अनुकरण करते हैं।इसमें दो जंगम जोड़ होते हैं, जिन्हें 90° पर घुमाया जा सकता है।
अनुकूलन: इसका उपयोग एंटी-इलेक्ट्रिक शॉक परीक्षण के लिए किया जा सकता है जब हैंडल के अंत में एक मगरमच्छ क्लिप से सुसज्जित होता है, या संलग्नक सुरक्षा परीक्षण के लिए उपयोग किया जाता है जब हैंडल के अंत में M6 का थ्रेडेड होल (पुल और पुश डायनेमोमीटर से जुड़ा होता है) )
तकनीकी मापदंड
| नमूना | SN2210-2 |
| नाम | परीक्षण जांच बी |
| संयुक्त 1 | 30 ± 0.2 मिमी |
| संयुक्त 2 | 60 ± 0.2 मिमी |
| उंगली की लंबाई | 80 ± 0.2 मिमी |
| चकरा देने के लिए उँगलियाँ | 180 ± 0.2 मिमी |
| बेलनाकार | R2 ± 0.05 मिमी |
| गोलाकार | R4 ± 0.05 मिमी |
| फिंगरटिप कटिंग बेवल एंगल | 37हे0 -10′ |
| फिंगरटिप टेपर | 14हे0 -10′ |
| परीक्षण उंगली व्यास | Ф12 0 -0.05 |
| एए धारा व्यास | Ф50 मिमी |
| एए अनुभाग चौड़ाई | 20 ± 0.2 मिमी |
| बाधक व्यास | Ф75 ± 0.2 मिमी |
| बाधक मोटाई | 5 ± 0.5 मिमी |
| लागू मानक | आईईसी 61032, आईईसी60529-1, आदि। |
विवरण:
