| ब्रांड नाम: | Sinuo |
| मॉडल संख्या: | एसएन1101 |
| एमओक्यू: | 1 |
| कीमत: | Customized |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 30 सेट |

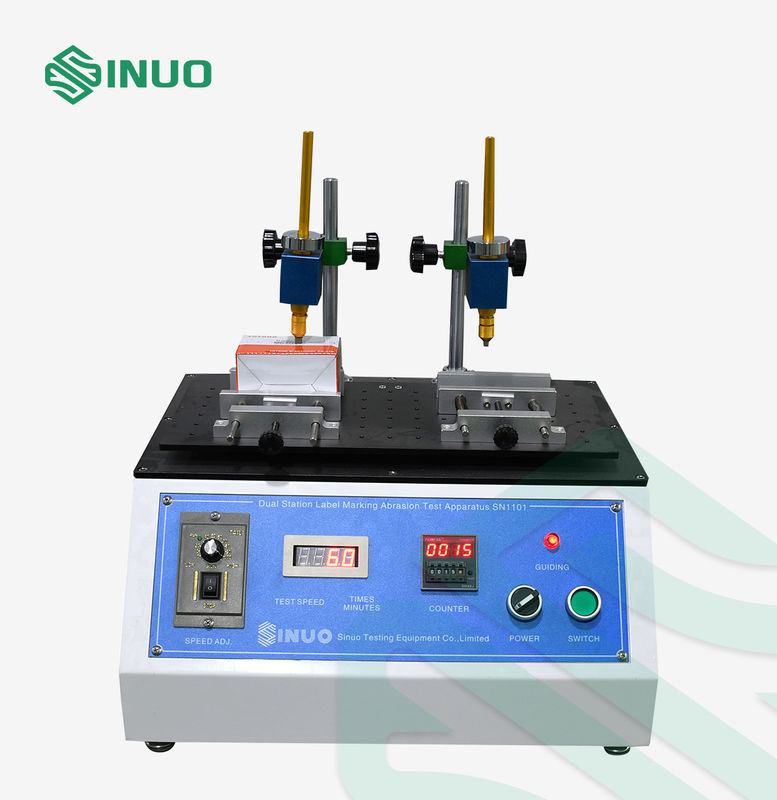

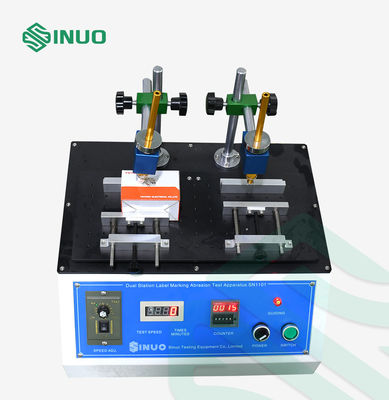

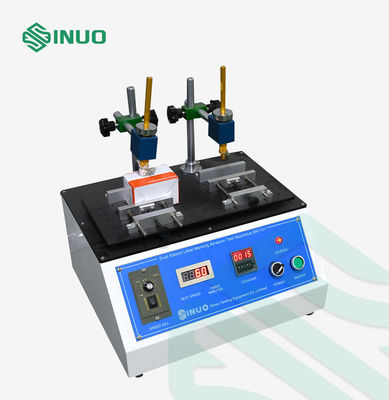

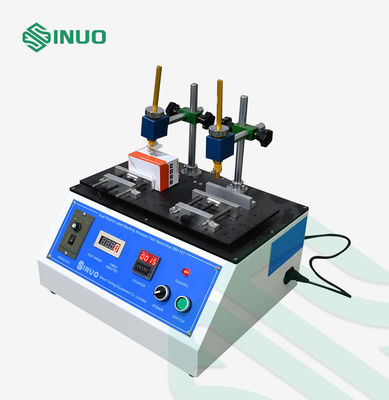

IEC62196 इलेक्ट्रिक वाहन लेबल मार्किंग एब्रेशन टेस्ट उपकरण
अनुपालन मानक और खंड
आईईसी 62196-1: 2020 एड.4सीडीवी क्लॉज 8.7, फिगर 8।
उपकरण अवलोकन
यह लेबल मार्किंग घर्षण परीक्षण उपकरण IEC 62196-1Ed.4CDV क्लॉज 8.7, फिगर 8 के अनुरूप है। इसका उपयोग मार्किंग के स्थायित्व को सत्यापित करने के लिए किया जाता है।
पानी में भिगोए गए सूती कपड़े के एक टुकड़े के साथ 15 सेकंड के लिए और फिर से 15 एस के लिए एन-हेक्सेन 95% (रासायनिक सार सेवा रजिस्ट्री संख्या, सीएएस आरएन, 110-) के साथ भिगोए गए सूती कपड़े के टुकड़े के साथ अंकन को रगड़कर परीक्षण किया जाता है। 54-3)।
परीक्षण की जाने वाली अंकन सतह को परीक्षण के बाद पानी से सुखाया जाएगा।
कपास के टुकड़े को भिगोने के तुरंत बाद रगड़ना शुरू हो जाएगा, (5 ± 1) एन के संपीड़न बल को लगभग एक चक्र प्रति सेकेंड की दर से लागू करना (एक चक्र जिसमें अंकन की लंबाई के साथ आगे और पीछे की गति शामिल है)।20 मिमी से अधिक के चिह्नों के लिए, रगड़ को कम से कम 20 मिमी लंबाई के पथ पर, अंकन के एक भाग तक सीमित किया जा सकता है।
संपीड़न बल एक परीक्षण पिस्टन के माध्यम से लगाया जाता है जो कपास के साथ लपेटा जाता है जिसमें कपास चिकित्सा धुंध के एक टुकड़े से ढका हुआ कपास होता है।
परीक्षण पिस्टन में चित्र 8 में निर्दिष्ट आयाम होंगे और एक लोचदार सामग्री से बना होगा जो परीक्षण तरल पदार्थ के खिलाफ निष्क्रिय है और इसमें 47 ± 5 (उदाहरण के लिए सिंथेटिक रबड़) की शोर-ए कठोरता है।
तकनीकी मापदंड
| टेस्ट स्टेशन | 2 स्टेशन |
| विद्युत नियंत्रण विधि | बटन नियंत्रण |
| चलाने का तरीका | बिजली |
| नमूना क्लैंपिंग विधि | यांत्रिक क्लैंपिंग, क्लैंपिंग बिंदु स्थिति समायोज्य है |
| परीक्षण चक्र | 0-9999 चक्र, पूर्व निर्धारित किया जा सकता है |
| गति नापो | एक चक्र/एस (एक चक्र जिसमें अंकन की लंबाई के साथ आगे और पीछे की गति शामिल है) |
| ताकत | 5 ± 1 एन, भार द्वारा लागू किया गया |
| टेस्ट पिस्टन |
एनएफ सी 61-314 आंकड़ा 48, रेयान, शोर-ए कठोरता किनारे ए 47 ± 5 |
